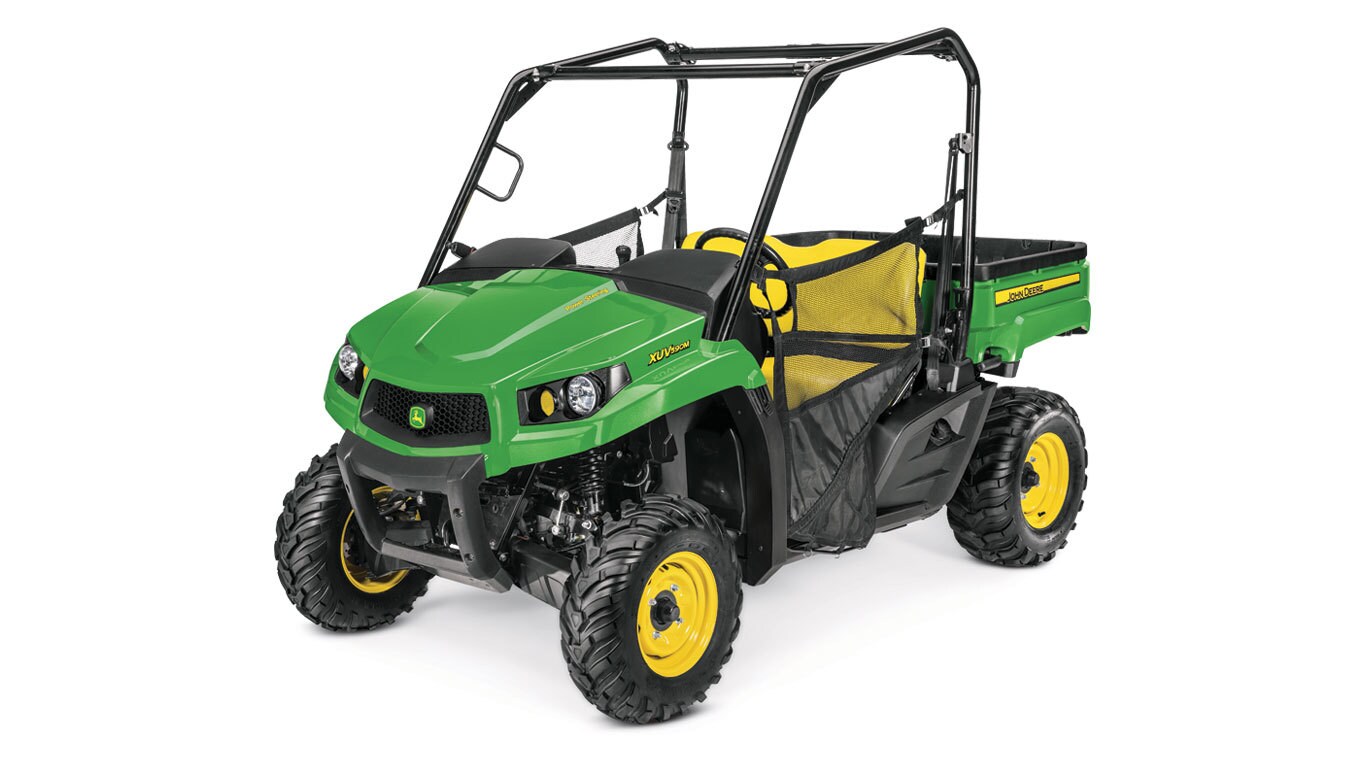

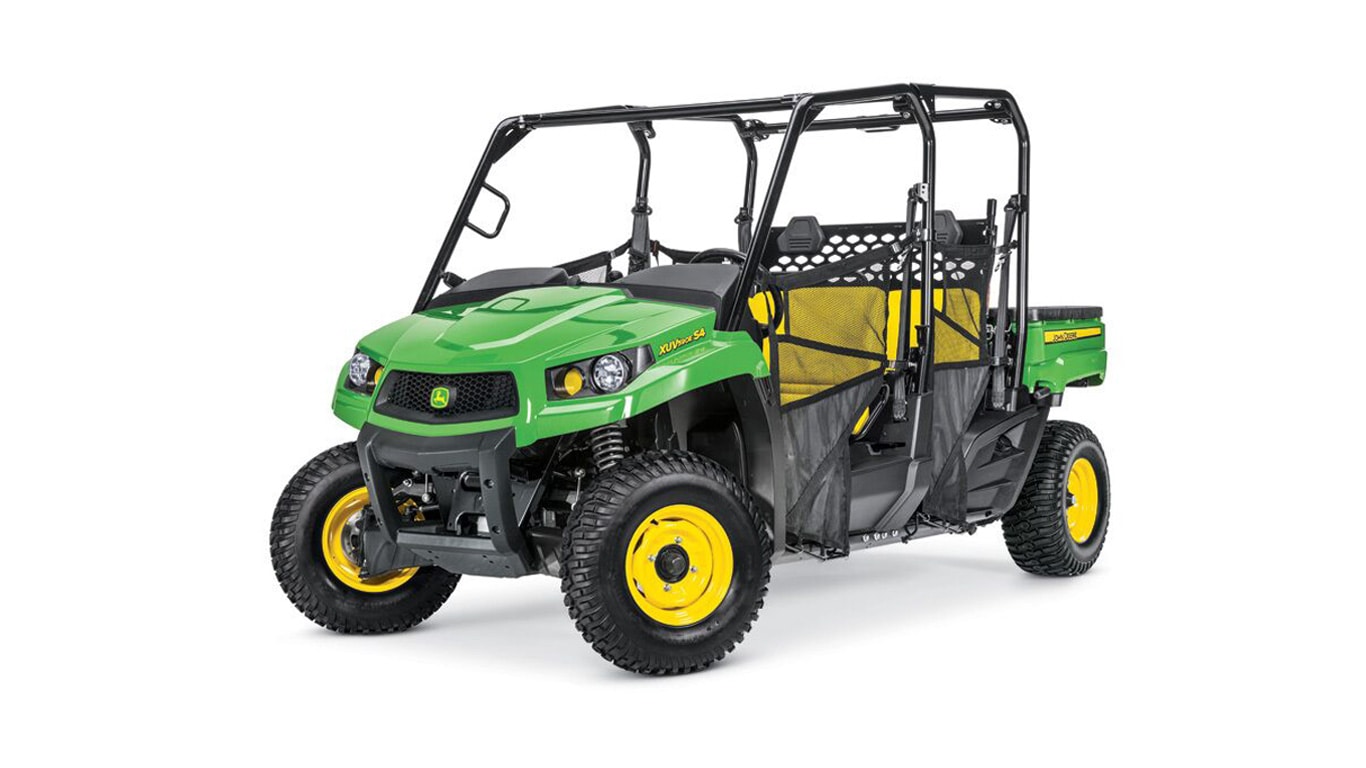

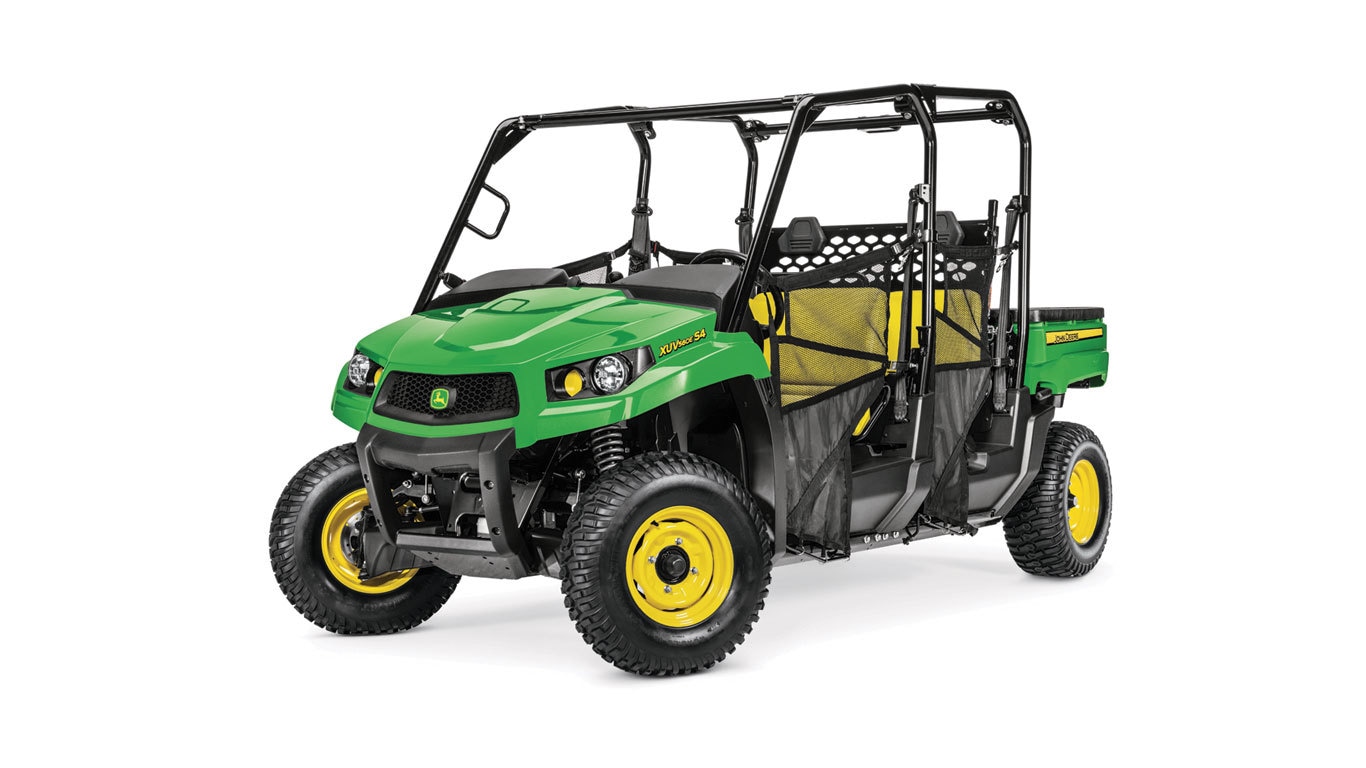

XUV590E (2021)Véhicules utilitaires multisegments

Les véhicules utilitaires multisegments de taille moyenne Gator™ XUV possèdent un groupe motopropulseur de précision qui utilise mieux la puissance du moteur afin d’améliorer l’accélération, le transport, le remorquage et la puissance dans les côtes. Un système d’embrayage à variateur continu transmet la puissance du moteur à la boîte-pont.

Les principaux éléments du système d’entraînement sont les suivants :

Variateur de vitesse

Variateur de vitesse (shown on XUV590 engine)

Le variateur de vitesse se compose de deux poulies reliées par une courroie d’entraînement :

• La poulie menante est reliée au moteur.
• La poulie menée est reliée à la boîte-pont.

Il comprend les caractéristiques suivantes :

• La capacité d’avancer lentement permet de manœuvrer dans les espaces restreints.
• Le boîtier d’embrayage complet est offert de série avec une admission d’air et un orifice d’échappement placés en hauteur pour que la courroie demeure sèche lors du passage dans l’eau
  • Un ventilateur haute vitesse au niveau de l’embrayage prolonge la durée de vie de la courroie et de l’embrayage en maintenant les éléments à basse température
• Les poulies de TEAM® Industry offrent un rendement élevé et une excellente longévité

Fonctionnement du variateur de vitesse :

1. À mesure que le régime du moteur augmente, des poids soumis à la force centrifuge ferment la poulie menante à ressort.
2. À mesure que la poulie menante se ferme, la courroie se déplace vers la partie de la poulie au plus gros diamètre, ce qui ouvre la poulie menée.
3. Comme la courroie tourne là où le diamètre de la poulie menée est le plus petit, la vitesse transmise à la boîte-pont augmente.
4. La poulie menée est conçue pour détecter les différentes charges (pentes, boue, etc.) et augmente ou diminue continuellement la vitesse d’entraînement pour que le régime du moteur demeure optimal.

Quatre roues motrices, boîte-pont, pont avant mécanique (PAM) et arbres à vitesse constante

Boîte-pont du véhicule utilitaire Gator XUV590

Pont avant mécanique des modèles XUV560/XUV590

Quatre roues motrices

• Système à quatre roues motrices configurable, avec un différentiel avant à glissement limité et un interrupteur à bascule électronique placé sur le tableau de bord
  • Assure une traction exceptionnelle dans des conditions difficiles
  • Ne cause pas de dommages au gazon en mode à transmission deux roues motrices
  • Combiné à la traction arrière assistée (blocage du différentiel), il assure une traction exceptionnelle dans des conditions difficiles
  • Plus de contrôle dans les descentes grâce aux quatre roues motrices engagées, qui contribuent à ralentir le véhicule
    • L’engagement de l’embrayage reste nécessaire pour éviter la marche au point mort

Boîte-pont

• Boîte-pont à gammes basse et haute, point mort et marche arrière
• Position de stationnement de style automobile intégrée dans la boîte de vitesse
• Pour sortir de la position de stationnement, le frein de service doit être actionné afin de libérer le solénoïde de stationnement. Un « clic » audible se fera entendre et le véhicule pourra passer la vitesse souhaitée à partir de la position de stationnement.
• La gamme basse permet de bénéficier d’une traction maximale des roues pour transporter, pousser ou tirer
• La gamme élevée permet de bénéficier d’une vitesse maximale du véhicule
• Les composants en fonte d’aluminium permettent de réduire le poids de la machine
• Des engrenages hélicoïdaux de marche avant et arrière procurent un fonctionnement silencieux.
• La traction arrière assistée (blocage du différentiel) est commandée par un interrupteur à bascule électronique.
  • REMARQUE : Le blocage du différentiel peut augmenter le frottement sur le gazon dans les virages puisque les deux roues arrière tournent à la même vitesse.
• Comprend un carter d’engrenage qui transfère la puissance au pont avant mécanique.
• Les raccords de l’arbre cannelé maximisent le transfert du couple et la durabilité.
• Tous les engrenages d’entraînement sont usinés à partir d’un acier de première qualité.
• Purgeurs d’huile verticaux qui facilitent l’entretien
• Protégé par une plaque de protection.

PAM

• Sélection électronique par l’utilisateur
  • Comprend une fonction de glissement limité permettant une direction précise et une excellente traction lors des virages
• Couple de serrage quasi instantané aux roues avant après l’enclenchement de l’interrupteur
• Purgeurs d’huile verticaux qui facilitent l’entretien
• Protégé par le châssis et une plaque de protection en acier

Arbres d’entraînement

• Arbre à joint de cardan homocinétique avant et arrière d’un diamètre de 23 mm (0,9 po) et conçu pour fournir un couple moteur élevé
• Diamètre de l’arbre de transmission (de la boîte-pont au PAM) de 23,8 mm (0,94 po), conçu pour fournir un couple moteur élevé
• Tous les joints de cardan homocinétiques sont sans entretien et sont protégés par des soufflets en élastomère thermoplastique exclusifs internes et externes assurant leur durabilité. L’élastomère thermoplastique résiste mieux aux perforations que le néoprène, utilisé par de nombreux concurrents.

TEAM est une marque de commerce de TEAM Industries.

Moteur à essence de 586-cc (35.8- cu in.)

Radiateur

The Gator™ XUV590E Crossover Series Utility Vehicle is powered by a 586-cc (35.8-cu in.), inline twin-cylinder, electronic fuel-injected (EFI) gasoline engine. Ce moteur est commandé électroniquement par un contrôleur de moteur afin d’offrir un rendement optimal.

Il présente les caractéristiques de rendement et de fiabilité suivantes :

• 23.8 kW (32 hp*) at 5600 rpm
• Vitesse maximale de 77 km/h (48 mi/h)
• Injection électronique avec contrôleur du moteur
• Refroidissement par liquide
• Conçu pour le démarrage à froid (testé à -28.9°C [-20°F])
• Système de lubrification à carter humide
• Filtre à huile vissable et dispositif de vidange du carter d’huile accessibles simplement en déposant une plaque de protection, pour un entretien facile
• Filtre à air à grand débit
• Circuit de charge de 875 W (65 A maximum) pour les accessoires (consulter la section sur les moteurs pour voir la courbe du courant de sortie de l’alternateur)
• Silencieux pare-étincelles approuvé par le United States Forest Service (USFS)
• Faible consommation de carburant et grand réservoir de 28 l (7,4 gal)
• Conforme aux normes de l’Environmental Protection Agency (EPA) et du California Air Resources Board (CARB)

* Les renseignements sur la puissance du moteur sont fournis par le fabricant du moteur à des fins de comparaison seulement. La puissance réelle sera moindre.

Tableau de bord et interrupteurs rétroéclairés

Rangement étanche sous le capot

Position ergonomique des commandes

Porte-gobelets dans le tableau de bord et boîte à gants étanche

Rangement optionnel sous le siège pour le modèle S4

• Les caractéristiques de l’affichage comprennent :
  • Vitesse
  • Régime moteur
  • Carburant
  • Pont avant mécanique (PAM)/blocage du différentiel arrière
  • Position du levier de vitesse
  • Compteur d’heures
  • Feux d’avertissement pour les intervalles d’entretien
• La conception axée sur le conducteur offre une ergonomie et un confort inégalés dans cette catégorie
  • Entrée, sortie et déplacements faciles pour le conducteur et le passager
  • Position assise optimale offrant plus d’espace pour les jambes
  • Ergonomie semblable à celle des voitures
  • Excellent confort pendant la conduite
• Meilleur volume de rangement étanche de sa catégorie de 34 l (9 gal) avec une grande boîte à gants intégrée au tableau de bord et un espace de rangement sous le capot. Un espace de rangement supplémentaire de 34 l (9 gal) est offert sous les sièges des modèles S4.
• Le capot à charnière s’ouvre sans outils et donne accès à un espace de rangement
• Des sièges côte à côte offrent suffisamment d’espace pour un conducteur et un passager
  • Les sièges s’inclinent vers l’avant pour faciliter l’entretien et les tenir au sec lorsque le véhicule demeure à l’extérieur
• Deux porte-gobelets à la portée de la main dans le poste de conduite
• Une prise de 12 V en courant continu est placée à un endroit pratique sur le tableau de bord
• Sept emplacements dotés de capuchons à pression sont déjà percés sur le tableau de bord afin d’accueillir des interrupteurs pour différents accessoires électriques.
• Structure de protection des occupants avec ceintures de sécurité à trois points et une main courante côté passager sur le montant avant
• Démarrage rapide à partir d’une vitesse, du point mort ou de la position de stationnement. Le frein de service doit être engagé pour démarrer à partir d’une vitesse, du point mort ou de la position de stationnement.

La caisse de chargement est faite d’un composite copolymère de polyéthylène haute densité qui empêche la formation de rouille et de bosses, et atténue le bruit. La grande caisse monopièce a des coins intérieurs arrondis qui permettent la dépose des matériaux lorsqu’elle est inclinée. La caisse en composite est dotée de grosses nervures et est soutenue par une structure en échelle en acier qui assure un excellent rendement pour les tâches ardues et une longue durée de vie. Les trois pièces extérieur très stylisées sont faites de polyoléfine thermoplastique (TPO) pour une durabilité accrue.

Hayon de la caisse de chargement

Poignée du hayon

Pivot du hayon et dispositif de dépose

Cordons de retenue amovibles

Le hayon s’ouvre et se dépose, ce qui facilite le nettoyage et le transport de longs articles. Il possède les caractéristiques d’un hayon de camion et peut être ouvert avec une seule main.

Le point d’articulation du hayon est fait d’acier trempé pour offrir une bonne durabilité et est conçu pour une dépose sans outil. Il est aussi possible de détacher les cordons de retenue de série sans outil afin de déposer le hayon et ainsi faciliter le chargement et le déchargement.

Inclinaison et dépose de la caisse de chargement

Poignée intégrée pour l’inclinaison manuelle de la caisse de chargement (des deux côtés)

Caisse de chargement inclinée

La facilité d’utilisation de la caisse de chargement est essentielle pour réaliser un travail rapide et efficace. La dépose du contenu de la caisse de chargement est facilitée, notamment par le hayon de type camion. Le déverrouillage manuel fonctionne également comme levier de relevage, en un mouvement unique et sans accrocs. La caisse de chargement peut même être inclinée à partir des deux côtés du véhicule. Pour réduire l’effort global du levage, le point d’articulation de la caisse de chargement se situe plus près du centre. Ensemble, les caractéristiques facilitant son utilisation font de cette caisse de chargement la meilleure de sa catégorie.

La caisse peut aussi facilement être déposée pour l’entretien des systèmes du véhicule. Il suffit de déposer deux boulons pour la retirer du châssis du véhicule.

Points d’arrimage intégrés

Point d’arrimage intégré à la caisse de chargement

Points d’arrimage supplémentaires

La caisse de chargement comprend des points d’arrimage intégrés qui augmentent sa polyvalence. Ils se trouvent aux endroits suivants :

• Anneaux en D relevables aux quatre coins intérieurs de la caisse de chargement
• Multiples points le long des bords des parois latérales de la caisse de chargement
• Barres d’arrimage de chaque côté de la caisse avec le colis optionnel de rail de caisse de chargement. Ce colis fournit aussi un système de montage avec des accessoires ayant une bride de serrage rapide de 25,4 mm (1 po).

Accessoires en option

Système de rails pour caisse de chargement

Tapis de caisse

Spécifications

ATTENTION : Le transport d’un contenu beaucoup plus long que la caisse peut nuire à sa stabilité.

Rallonge de panneau de caisse de chargement (ici, sur un véhicule utilitaire Gator RSX)

Les accessoires optionnels de la caisse de chargement incluent (consulter les pages de prix ou JDConfigurator pour obtenir la liste complète) :

• Système de rails pour caisse de chargement
• Tapis pour caisse de chargement
• Rallonges de panneau de caisse de chargement
• Support de roue de secours
• Support de benne

Détail de la suspension avant du véhicule utilitaire Gator XUV

Les modèles XUV560 et XUV590 sont équipés d’une suspension indépendante aux quatre roues, complémentaire à leur poste de conduite confortable. Cette suspension unique permet un confort de conduite inégalé sur les terrains accidentés et une maniabilité exceptionnelle dans les virages.

L’équipe d’ingénierie a travaillé en collaboration avec des bureaux d’études spécialisés qui conseillent les équipes de Formule 1®, NASCAR®, and INDYCAR® et a mis au point un système de suspension efficace offrant au conducteur un confort de première classe, peu importe le terrain.

Caractéristiques de la suspension avant à double bras triangulaire :

• La conception à double bras triangulaire et arc large assure une maîtrise maximale des roues avant, une direction précise et une garde au sol maximale jusqu’aux roues
• Le débattement des roues de 203 mm (8 po) offre une compression et une extension importantes, qui permettent de maintenir les quatre roues au sol pour une traction supérieure et une meilleure maîtrise du véhicule
• Les amortisseurs à ressort réglables s’adaptent aux terrains les plus exigeants
• La barre stabilisatrice solide et les axes de pivotement et la tringlerie entièrement isolés de caoutchouc sont réglés de façon à offrir la meilleure maniabilité et prévisibilité possible.
• Le carrossage lors de la compression compense le roulis du véhicule et maintient une surface de contact optimale des pneus au sol pour améliorer l’adhérence dans les virages serrés
• La largeur du véhicule augmente pendant la compression pour accroître sa stabilité.
• La fusée et le bras triangulaire supérieur sont en fonte ductile haute résistance ASTM 80-55-06 pour supporter les contraintes élevées des amortisseurs, de l’arbre de transmission à joint homocinétique et des roues
• Les bras triangulaires inférieurs en caisson faits d’acier soudé haute résistance de type automobile réduisent la masse suspendue et augmentent la solidité du dispositif
• Les pivots de torsion des bras triangulaires en caoutchouc sans entretien procurent une longue durée d’utilisation et un fonctionnement silencieux.
• Les bras triangulaires inférieurs en caisson en acier soudé haute résistance de type automobile réduisent la masse non suspendue et augmentent la solidité
• De par sa géométrie antiplongée, la suspension avant constitue une plateforme solide permettant de freiner en toute confiance.
• La géométrie optimisée de la direction par suite de la simulation ADAMS CAR minimise l’effort de direction et augmente la sensibilité de celle-ci en fonction du terrain

Détail de la suspension arrière du véhicule utilitaire XUV

Les amortisseurs Fox™ en option sont disponibles en pose en usine

Amortisseurs de course monotube haute pression en aluminium exclusifs FOX Racing

• Précharge de ressort entièrement réglable pour différents styles de conduite
• Un piston flottant interne sépare l’azote haute pression de l’huile d’amortissement. Cette séparation évite l’aération (moussage) et la dégradation de la viscosité de l’huile, ce qui améliore l’uniformité de l’amortissement et évite la diminution du rendement.
• La production de pression et de chaleur dans le monotube est inférieure à celle que l’on retrouve dans les amortisseurs bitubulaires classiques, ce qui permet un meilleur contrôle du véhicule dans des conditions de conduite rigoureuses.
• L’enveloppe unique en aluminium du monotube permet un rejet de chaleur plus efficace et diminue le total de la masse non suspendue.
• Le montage de l’extrémité de l’arbre de l’amortisseur sur le bras de suspension diminue la masse non suspendue du système de suspension, ce qui en améliore la réaction.
