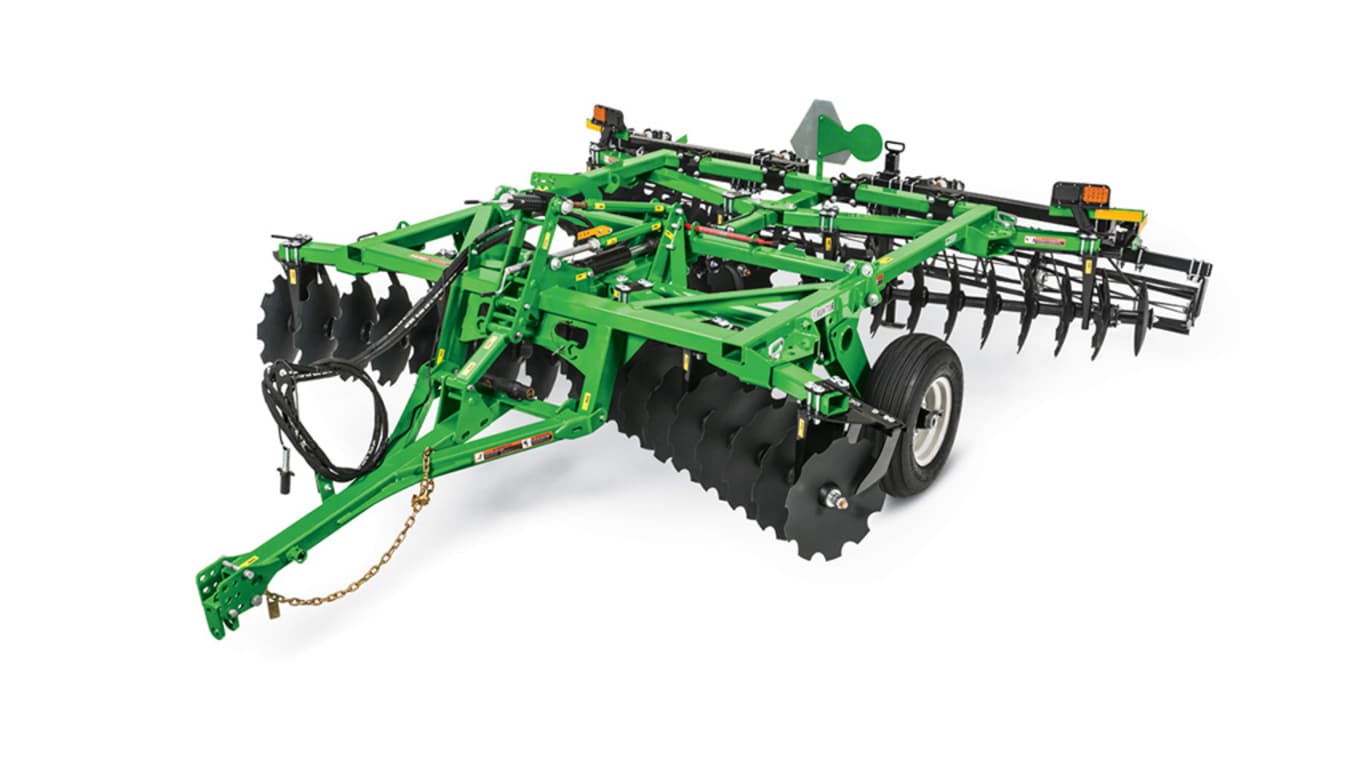

Pulvériseurs à disques tandemTM14D Series
- Angles de train conçus pour des réglages faciles
- Rouleau-cage pour de meilleures conditions de champ
- Trousse de racleur pour éliminer l’accumulation de terre
- Commandes hydrauliques pour monter et descendre
Caractéristiques
Afficher tout
Réduire tout
Lames de disque pour diverses conditions
Le TM14D propose différents types de lames, différentes tailles et différentes options d’espacement pour des performances optimales.
Quatre configurations de lames sont disponibles :
- Lames avant et arrière à encoches, 50,8 cm (20 po), espacement de 19,05 cm (7,5 po)
- Lames avant et arrière à encoches, 50,8 cm (20 po), espacement de 22,9 cm (9 po)
- Lames avant et arrière à encoches, 55,9 cm (22 po), espacement de 22,9 cm (9 po)
- Lames avant à encoches et arrière lisses, 55,9 cm (22 po), espacement de 22,9 cm (9 po)
Type de lame
Les lames de disque avant et arrière à encoches de la série TM14D permettent une pénétration, une coupe et un paillage plus agressifs du sol, pour obtenir un sol plus fin. Utilisation recommandée pour les sols moyens à lourds.
Pour les lames qui tranchent et mélangent, et qui permettent ainsi d’obtenir un sol plus lisse, des lames de disque arrière lisses sont également disponibles. Des lames de disque arrière lisses sont recommandées lorsque le sol est léger à moyennement lourd.
Espacement
Espacement de 185 mm (7,25 po), avant et arrière
- Idéal pour la préparation de lits de semence et l’incorporation de produits chimiques
- Capacité limitée de traitement des résidus
- Fonctionne mieux sur un sol léger à moyen
Espacement de 22,9 cm (9 po), avant et arrière
- Convient pour la préparation de lits de semence et pour l’incorporation de produits chimiques dans un sol moyen à lourd
- Fonctionne bien pour le labourage primaire dans un sol léger à moyen
- Bonnes capacités de traitement des résidus
Réglages faciles des trains de disques selon les conditions du sol
Les trains de disques peuvent facilement être ajustés pour s’adapter aux conditions changeantes du sol, grâce à leur conception à axe ergonomique sans outil. Chacun des 4 points de réglage comporte 6 positions d’axe, permettant à l’utilisateur de choisir un angle plus agressif pour déchirer et pénétrer les résidus et la terre surélevés ou de réduire l’angle pour une finition plus lisse.
Pour régler l’angle des disques, soulever simplement la machine, puis retirer la goupille & l’axe, faire glisser le train jusqu’à la position souhaitée à l’aide de la poignée et réinstaller l’axe & la goupille.
Profondeur et mise à niveau des disques
La profondeur et la mise à niveau des disques peuvent être facilement réglées avec deux ajustements manuels.
La profondeur des disques est contrôlée par la manivelle de contrôle de position. Soulevez simplement la machine et tournez la manivelle dans le sens des aiguilles d’une montre pour diminuer la profondeur des disques, ou dans le sens inverse des aiguilles d’une montre pour augmenter la profondeur des disques. Un indicateur est inclus pour fournir une référence de la profondeur du disque.
La mise à niveau longitudinale est également réglée par une simple manivelle. Des ajustements peuvent être effectués sur le train avant pour augmenter ou diminuer la pénétration pour obtenir la finition de champ souhaitée. Les réglages de lame pour la mise à niveau longitudinale sur le pulvériseur à disques tandem Frontier™ TM14D permettent à l’utilisateur d’ajuster facilement l’instrument pour éviter les crêtes et les vallées dans différents types de sol et conditions de champ.
Commandes hydrauliques de relevage et d’abaissement des disques (en cours de déplacement)
Les commandes hydrauliques des pulvériseurs à disques Frontier™ de la série DH15 permettent à l’utilisateur de relever et d’abaisser les disques en cours de déplacement.
*Des chaînes de sûreté sont installées de série sur tous les modèles.
Tube de châssis en acier
Pour une pénétration accrue des lames dans des conditions difficiles ou sèches, le TM14D a été conçu avec des tubes renforcés pour un châssis en acier renforcé pour fournir un poids approprié pour l’instrument.
Attelage
L’attelage à chape du pulvériseur à disques tandem de la série TM14D est compatible avec les catégories 1 et 2. Il comporte également plusieurs trous de réglage pour s’aligner correctement avec une variété de hauteurs de barre d’attelage de tracteur.
*Des chaînes de sûreté sont installées de série sur tous les modèles.
Éclairage pour le transport
L’éclairage de transport est un équipement de série sur le pulvériseur à disques tandem TM1412D et comprend des feux arrière et des clignotants.
*Des autocollants réfléchissants, des panneaux de véhicule lent et de symbole d’identification de la vitesse et des supports sont inclus dans l’équipement de série.
Rouleau-cage (conversion hors usine)
Les utilisateurs peuvent ajouter un rouleau-cage en option afin de casser les mottes, améliorant ainsi la planéité, l’uniformité de la finition du champ et la préparation générale des lits de semences. L’utilisateur peut, à l’aide d’une clé, ajuster la pression verticale du rouleau-cage en fonction des conditions.
Trousse de disque brise-mottes (conversion hors usine)
Le disque brise-mottes coupe le volume central qui peut rester entre les trains de disques avant, pour créer un profil du sol plus uniforme, assurant ainsi une couverture complète à chaque passage.
Disque de recouvrement de sillon (conversion hors usine)
La trousse de disque de recouvrement de sillon fournit des lames de disque supplémentaires de plus petit diamètre à monter sur les trains de disques arrière les plus extérieurs. Ils contribuent au remplissage du sillon et à l’élimination des billons qui peuvent être créés par la lame de disque la plus extérieure.
Trousse de racleur (conversion hors usine)
Améliorez les performances des disques en éliminant l’accumulation de terre sur les lames des disques quand la terre est humide et collante avec la trousse de racleur.
Spécifications et comparaison
| Spécifications et comparaison | ||||
|---|---|---|---|---|
| John Deere TM14D Series Pulvériseurs à disques tandem |
Caractéristiques clés
| Largeur de travail approximative | ||||
|---|---|---|---|---|
| Transport - Largeur | ||||
| Plage de puissances de barre d’attelage recommandée | ||||
| Châssis | ||||
| Disques de labour | ||||
| À crans (avant)/à crans (arrière) |
Transport
| Largeur | ||||
|---|---|---|---|---|
| Garde au sol avec lames de base | ||||
| Roulements de moyeu de roue | ||||
| Hauteur | ||||
| Longueur |
Fonctionnement
| Largeur de travail approximative | ||||
|---|---|---|---|---|
| Pénétration maximale |
Dimensions
| Working Width | 96 in. | |||
|---|---|---|---|---|
| Overall Width, in. (cm) | 98 3/8 po (250 cm) | |||
| Overall Height, in. (cm) | 48 po (122 cm) | |||
| Overall Length, in. (cm) | 72 3/4 po (185 cm) | |||
| Height to Hitch Pins, in. (cm) |
Disques
| Espacement des disques | 9 po (22,9 cm) | |||
|---|---|---|---|---|
| Épaisseur des disques | 4,0 mm | |||
| Diamètre du disque, po (cm) | 22 in. | |||
| Nombre de disques | 20 | |||
| Type de lame de train avant | ||||
| Type de lame de train arrière : |
Poids
| Net | ||||
|---|---|---|---|---|
| Poids par lame de pulvériseur | ||||
| Operating Weight | 1 346 lb | |||
| Shipping Weight | ||||
| Weight per Disc (Approx.), lb (kg) | 65 |
Exigences relatives au tracteur
| Plage de puissances à la PDF recommandée | ||||
|---|---|---|---|---|
| Plage de puissances de barre d’attelage recommandée | ||||
| Plage de puissance de moteur (kW) |
Construction
| Gang / Frame Tubing | Rectangle de 102 x 76 mm (4 x 3 po) | |||
|---|---|---|---|---|
| Number of Blades | ||||
| Disc Diameter, in. (cm) | ||||
| Blade Thickness | ||||
| Front Gang Blade Type | ||||
| Rear Gang Blade Type | ||||
| Axle Diameter, in. | ||||
| Blade Spacing | ||||
| Front Gang Angles | ||||
| Rear Gang Angles |
Châssis
| Type | ||||
|---|---|---|---|---|
| Service | ||||
| Dimensions des tubes |
Attelage
| Type d’attelage avant | ||||
|---|---|---|---|---|
| Attelage arrière boulonné | ||||
| Style | ||||
| Category | Catégorie 1 et catégorie 2 | |||
| iMatch / Quick hitch | Oui | |||
| Type | Porté | |||
| Hauteur aux axes d’attelage, po (cm) | 20 in. |
Disques de labour
| Écartement | ||||
|---|---|---|---|---|
| Quantité | ||||
| Type | ||||
| Concavité de la lame |
Tailles de lame disponibles
| Option de lame 1 | ||||
|---|---|---|---|---|
| Option de lame 2 | ||||
| Option de lame 3 | ||||
| Option de lame 4 | ||||
| Option de lame 5 | ||||
| Option de lame 6 |
Trains de disques
| Angle avant | ||||
|---|---|---|---|---|
| Angle arrière | ||||
| Couvre-sillons | ||||
| Dimensions de l’essieu | ||||
| Matériau de l’essieu | ||||
| Type de roulement | ||||
| Plaques d’usure des roulements | ||||
| Étançons à roulement | ||||
| Décapeuses |
Éclairage et sécurité
| Marquages | ||||
|---|---|---|---|---|
| Chaîne de remorquage de sûreté | ||||
| Projecteurs |
Pneus
| Type | ||||
|---|---|---|---|---|
| Dimensions | ||||
| Type de moyeu de roue |
Essieu de groupe
| Diamètre, po | 1-1/8 po | |||
|---|---|---|---|---|
| Type | Carré |
Angles de train
| Angles de groupe avant | 6, 11, 16, 21 degrés (angle) | |||
|---|---|---|---|---|
| Angles de groupe arrière | 4, 9, 14, 19 degrés (angle) | |||
| Réglage |
Conduite
| Tuyauterie de train / du châssis | Carré de 76 x 76 mm (3 x 3 po) |
|---|
Support de roulement
| Type de roulement | Carré de 28,6 mm (1 1/8 po) avec flasques en acier |
|---|
Temps de montage
| Heures de main-d’œuvre | ||||
|---|---|---|---|---|
| Temps d'assemblage approximatif | 30 minutes |
Garantie
| Période |
|---|
Renseignements supplémentaires
| Date de collecte |
|---|
-
