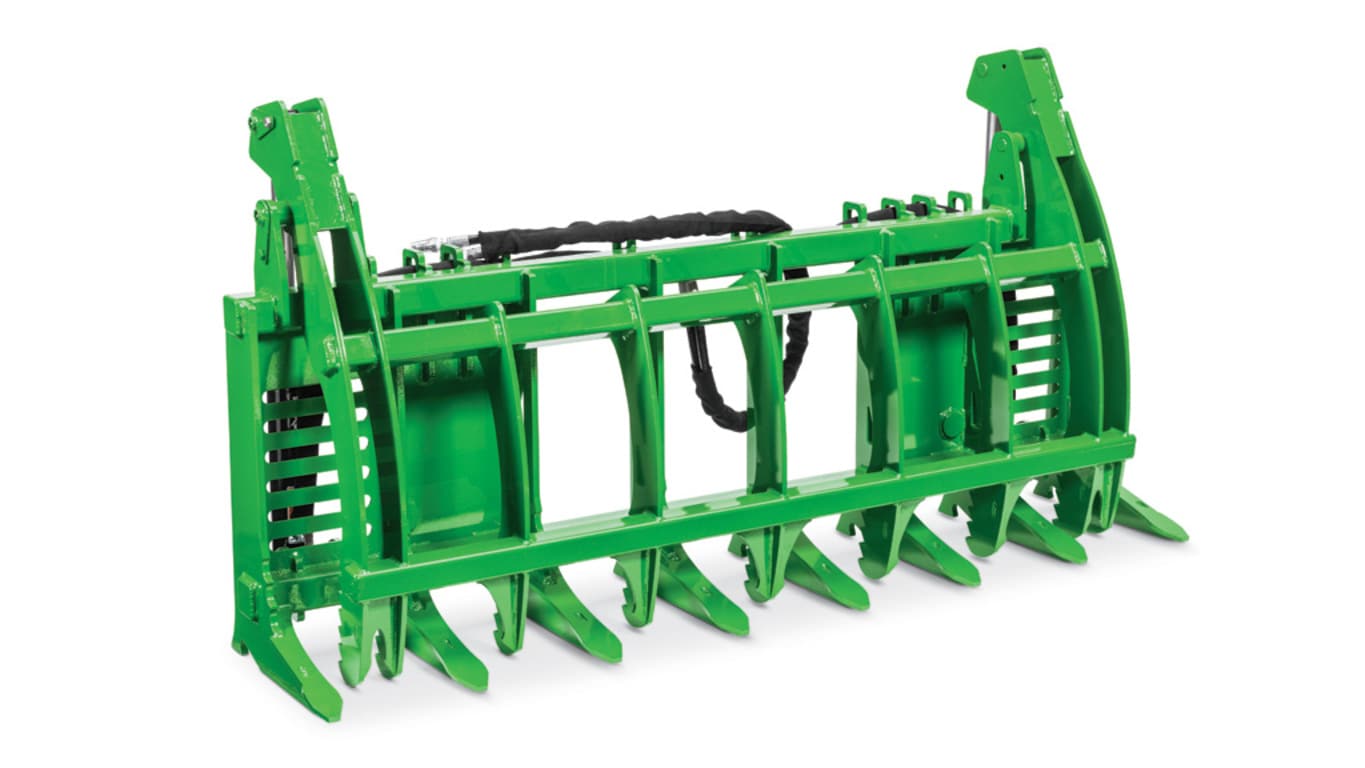

Pinces à racinesAV56G Series
- Raccord rapide et facile
- Conception renforcée pour les travaux difficiles
- Stabilité pour un rangement compact facile
- Circuit hydraulique monté pour une meilleure protection
Caractéristiques
Afficher tout
Réduire tout
Raccord rapide et facile
Stabilité pour un rangement compact facile
Circuit hydraulique monté pour une meilleure protection
Raccord rapide et facile
Raccord rapide et facile
Les grappins à racines AV56G se fixent facilement sur les chargeurs John Deere grâce aux systèmes de fixation universels à changement rapide. Il suffit d’aligner les jonctions du chargeur suivant le cadre de fixation, puis de le verrouiller en place.
L’AV50H (162,6 cm [64 po]) est compatible avec les cadres porte-équipement des séries 300 et 400 (cadres porte-équipement JD)
L’AV50E (182,9 cm [72 po]) est compatible avec les cadres porte-équipement des séries 300 et 400 (cadres porte-équipement JD)
L’AV56G (182,9 cm [72 po]) est compatible avec les cadres porte-équipement pour chargeurs des séries 500 et 600 (chargeurs mondiaux)
L’AV50G (213,4 cm [84 po]) est compatible avec les cadres porte-équipement pour chargeurs des séries 500 et 600 (chargeurs mondiaux)
Conception renforcée pour les travaux difficiles
Le grappin à racines hydraulique de la série AV56G est idéal pour tout ce qui concerne le nivellement de la terre et du gravier, l’arrachage des racines et le déplacement des arbres. Il a été conçu dans un souci de polyvalence, ce qui signifie que la série AV56G est capable de s’acquitter des tâches difficiles, qu’il s’agisse de pousser des débris, de serrer ou de saisir des arbres et des branches.
La conception pleine largeur permet aux utilisateurs de serrer plus de matériaux et d’améliorer l’équilibre général du poids puisquils ne sont pas limités au centre du grappin. Les dents de l’AV56G ont été conçues pour mieux serrer les matériaux sans risquer de faire tomber des éléments, et une barre de poussée a été intégrée à la dent supérieure monobloc pour pousser les petits arbres et repositionner les broussailles.
La réduction du poids total de la série AV56G par rapport aux autres grappins Frontier a permis d’augmenter la productivité sans sacrifier la capacité de relevage du chargeur. Avec la série AV56G, vous pouvez ramasser plus de matériaux et l’utiliser sur des tracteurs plus petits sans compromettre la robustesse.
Stabilité pour un rangement compact facile
Stabilité pour un rangement compact facile
Le cadre de base et les pieds soudés confèrent à la série AV56G une surface stable qui permet de ranger facilement le grappin en position verticale lorsqu’il n’est pas utilisé. En plus d’assurer la stabilité pour un meilleur rangement, le talon de la botte facilite l’arrachement des racines.
Circuit hydraulique monté pour une meilleure protection
Circuit hydraulique monté pour une meilleure protection
Pour offrir plus de protection, le circuit hydraulique a été monté sur la moitié inférieure du cadre avec les raccords orientés vers ce dernier.
Spécifications et comparaison
| Spécifications et comparaison | ||||
|---|---|---|---|---|
| John Deere AV56G Series Pinces à racines |
Caractéristiques clés
| Largeur de coupe | ||||
|---|---|---|---|---|
| Ouverture de la pince | ||||
| Style de la série actuelle |
Dimensions
| Largeur | ||||
|---|---|---|---|---|
| Hauteur | ||||
| Profondeur | ||||
| Largeur de coupe | ||||
| Ouverture de la pince | ||||
| Largeur hors tout de la base, cm (po) | 183,9 po (72,4 cm) | |||
| Largeur de la pince supérieure, cm (po) | 162,6 po (64 cm) | |||
| Profondeur (fermé), cm (po) | 49,5 po (19,5 cm) | |||
| Hauteur (fermé), cm (po) | 94 po (37 cm) | |||
| Hauteur (ouvert), cm (po) | 118,1 po (46,5 cm) | |||
| Ouverture du grappin, cm (po) | 111,8 po (44 cm) | |||
| Poids, kg (lb) | 258,5 lb (570 kg) | |||
| Poids à l’expédition, kg (lb) | 536,6 lb (1 183 kg) | |||
| Épaisseur de l’acier du cadre inférieur, cm (po) | 1,3 po (0,5 cm) |
Exigences relatives au tracteur
| Puissance minimale/maximale du tracteur, kW (HP) | 37,3-104,4 kW (50-140 HP) |
|---|
Interface du chargeur
| Compatibilité | Séries 500, 600 (cadre porte-équipement universel) |
|---|
Dents de grappin
| Dents – Supérieures, qté | 7 | |||
|---|---|---|---|---|
| Dents – Inférieures, qté | 8 | |||
| Écartement des dents, cm (po) | 26,3 po (10,5 cm) | |||
| Longueur de travail des dents inférieures, cm (po) | 30,5 po (12 cm) |
Capacité
| Capacité de relevage, kg (lb) | Voir le tableau de compatibilité des chargeurs | |||
|---|---|---|---|---|
| Force de serrage du grappin | 25,1 (5 645) |
Type d’accessoire
| Style de la série actuelle |
|---|
Poids
| Fonctionnement | ||||
|---|---|---|---|---|
| Expédition |
Grapple tine
| Upper tines | ||||
|---|---|---|---|---|
| Grapple tine spacing | ||||
| Lower grapple tines |
Vérins hydrauliques
| Type | Alésage 51 mm (2 po) x course 305 mm (12 po) x tige 32 mm (1-1/4 po) | |||
|---|---|---|---|---|
| Quantité | 2 cylindres | |||
| Pression hydraulique maximale, bar (lb/po²) | 207 lb (3 000 po²) |
Force de serrage de pince
| Max. |
|---|
Temps de montage
| Heures de main-d’œuvre |
|---|
Garantie
| Période | Garantie de 1 an |
|---|
Renseignements supplémentaires
| Date de collecte |
|---|
-
