REMARQUE : Transmission quatre roues motrices et rapport lent requis pour installer ou retirer le corps. Reportez-vous au livret d’entretien avant l’installation et le retrait pour connaître l’intégralité des instructions et des informations de sécurité.

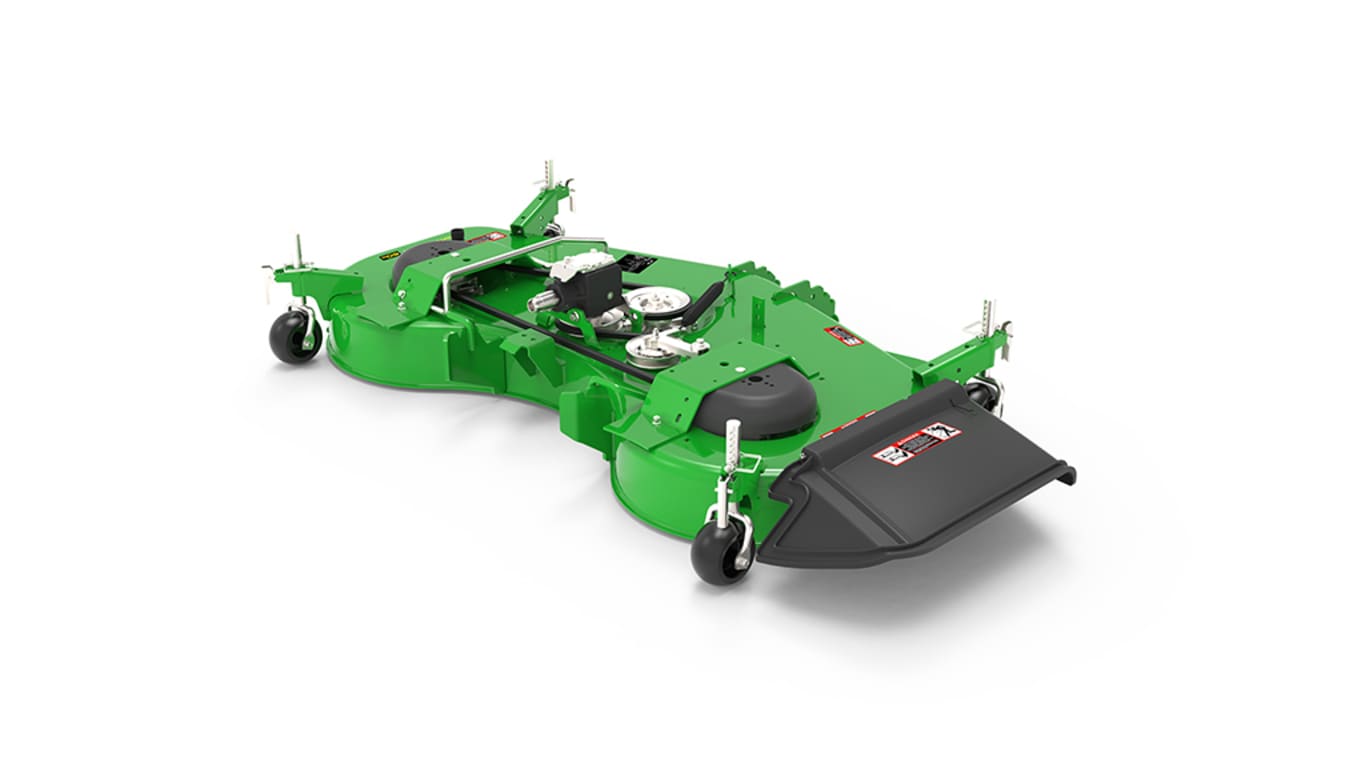

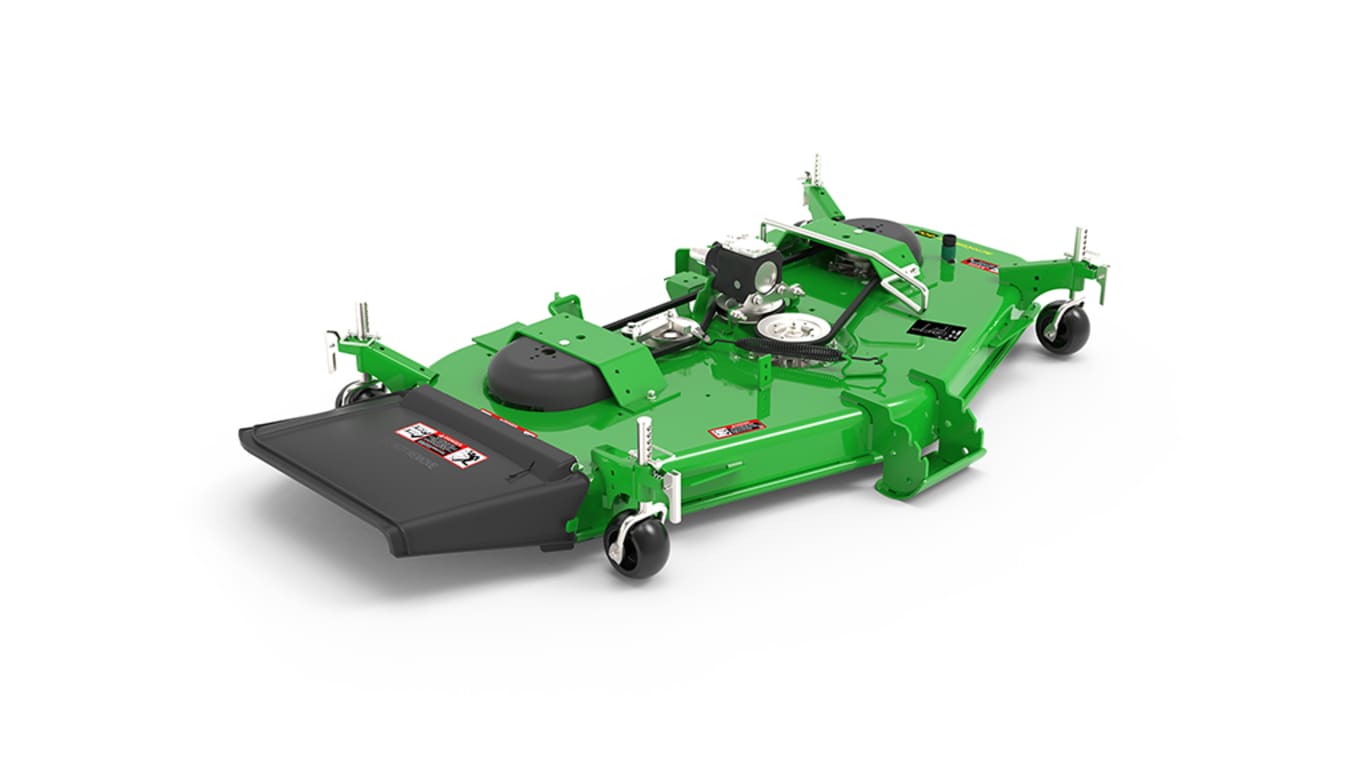

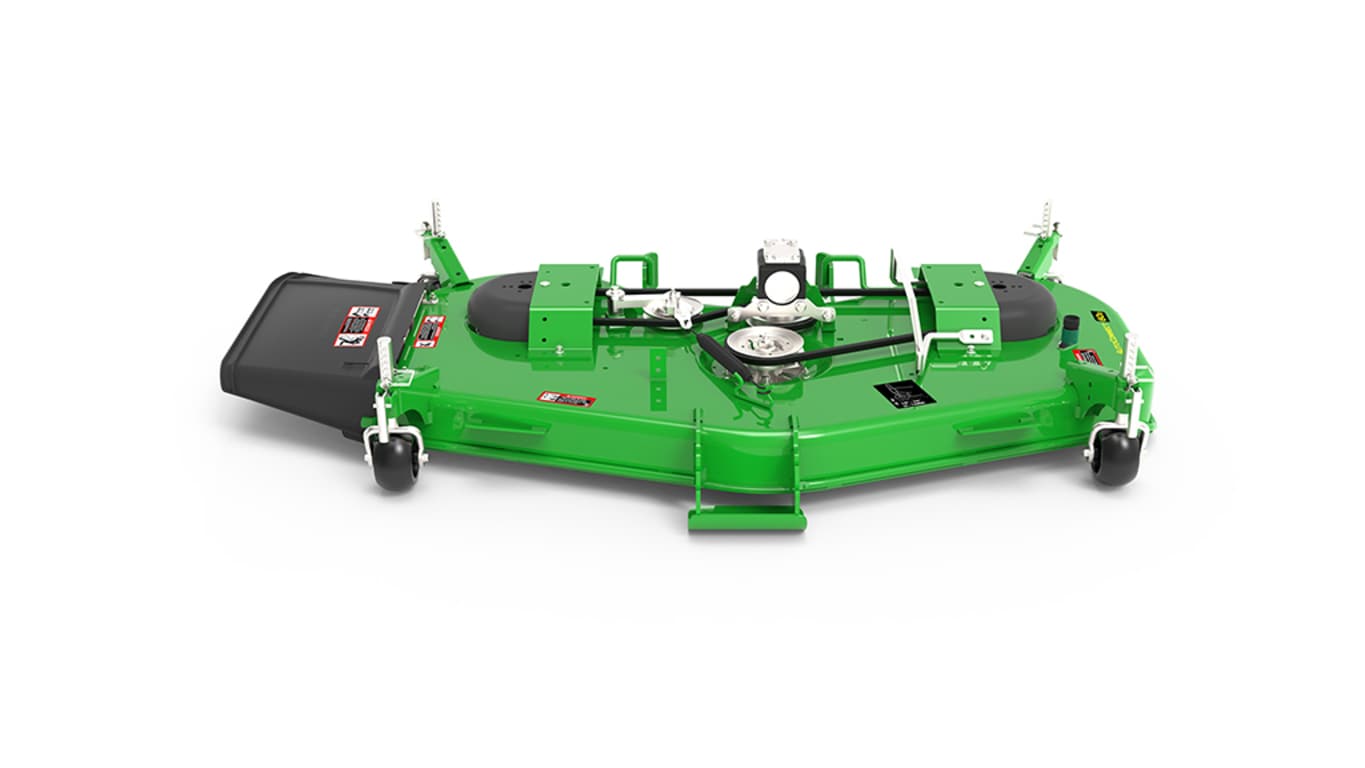

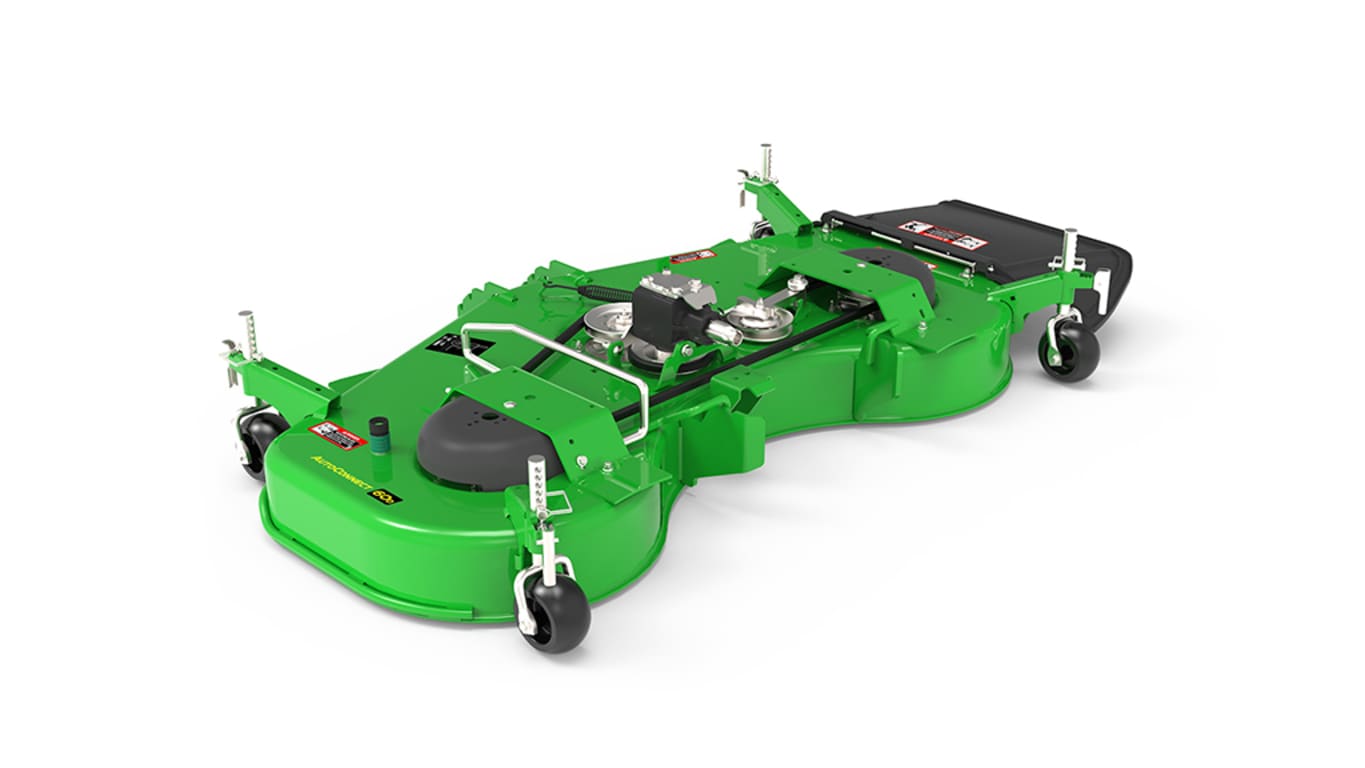

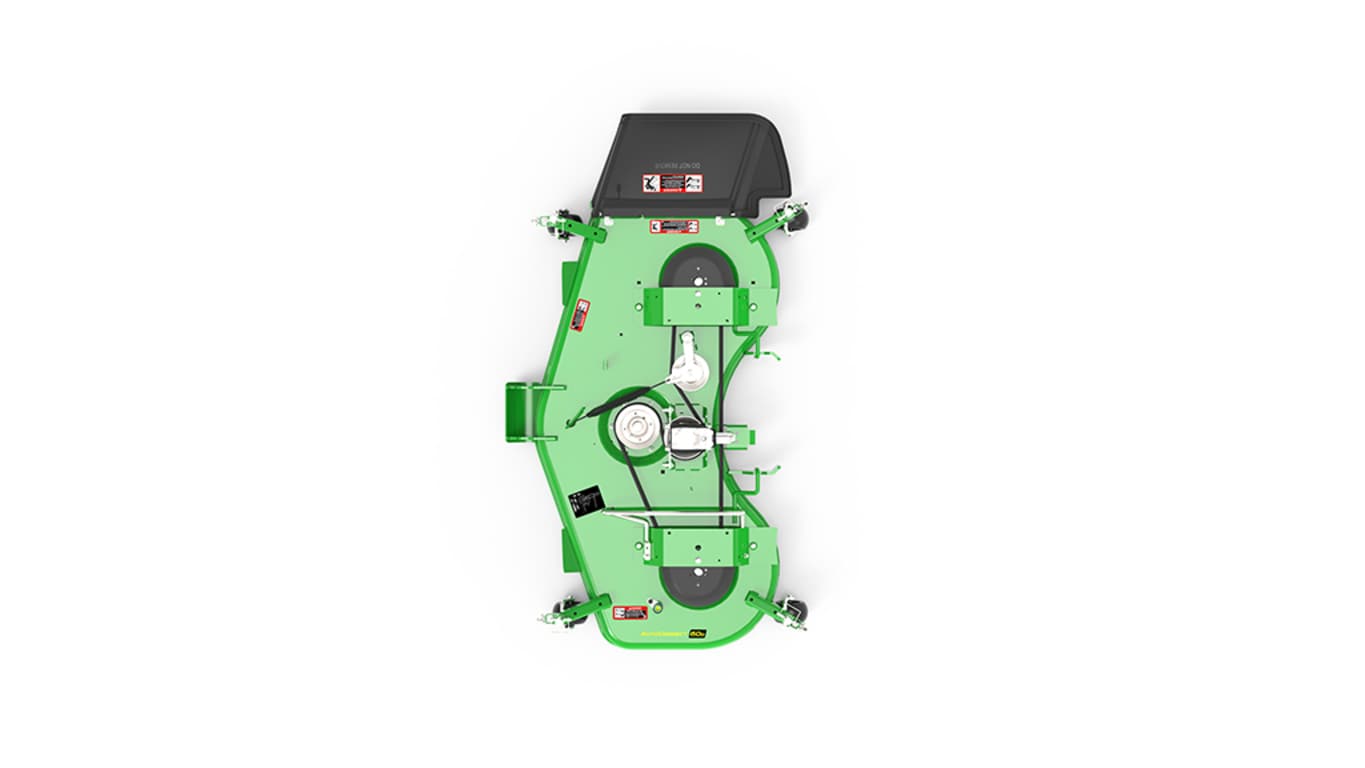

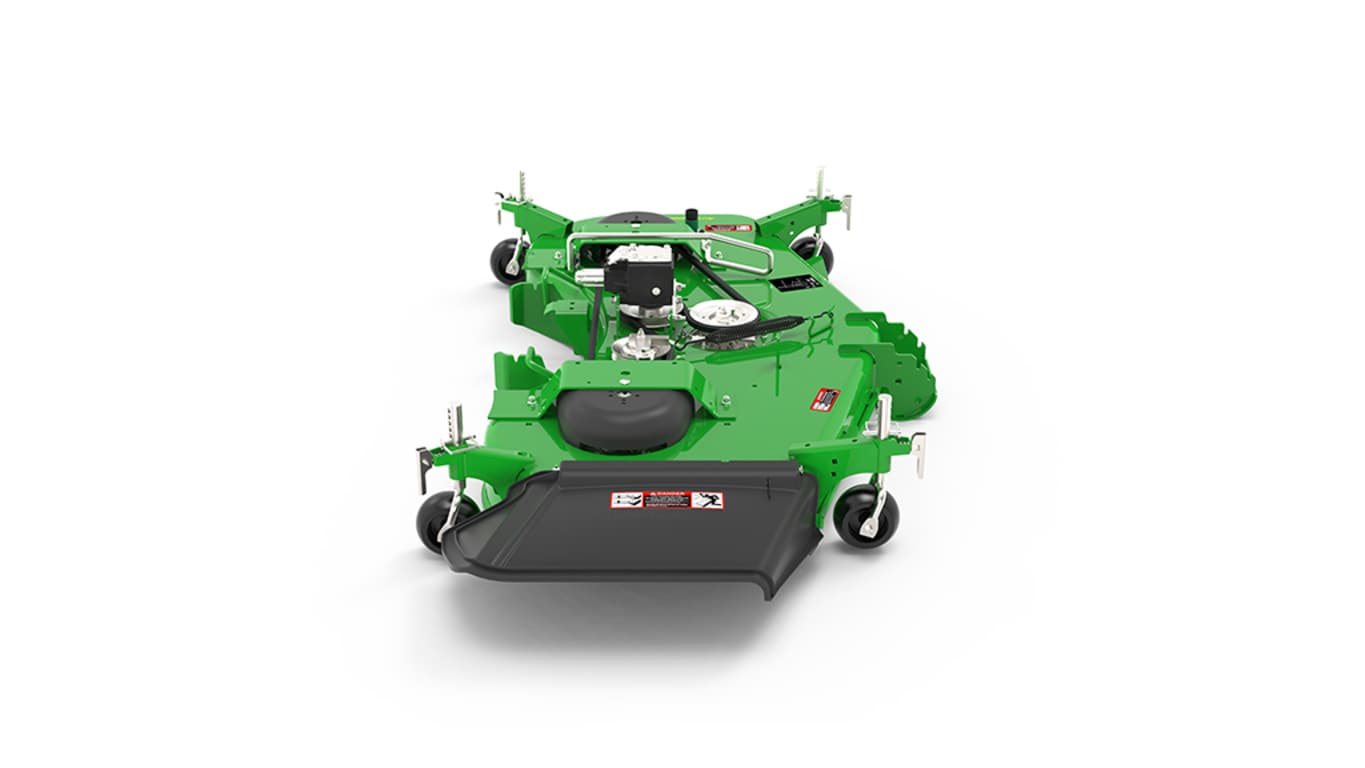

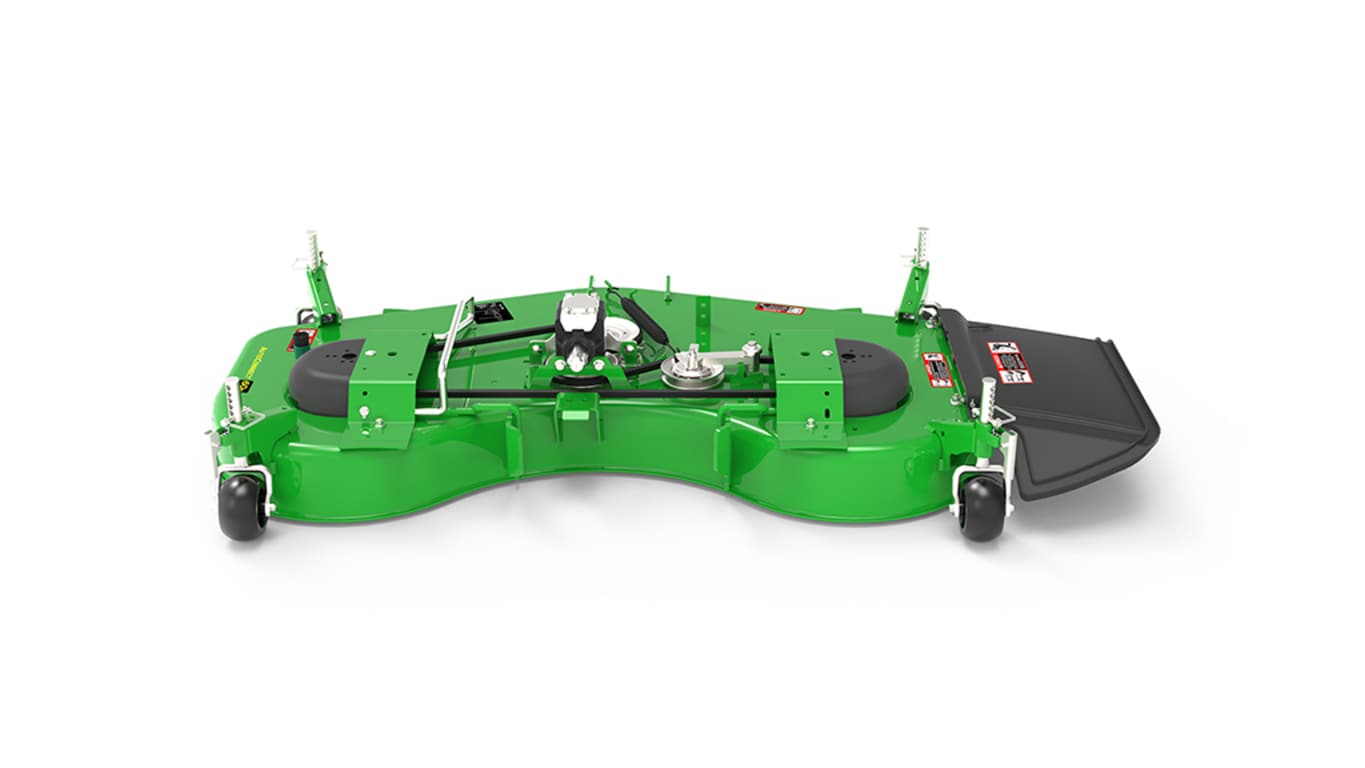

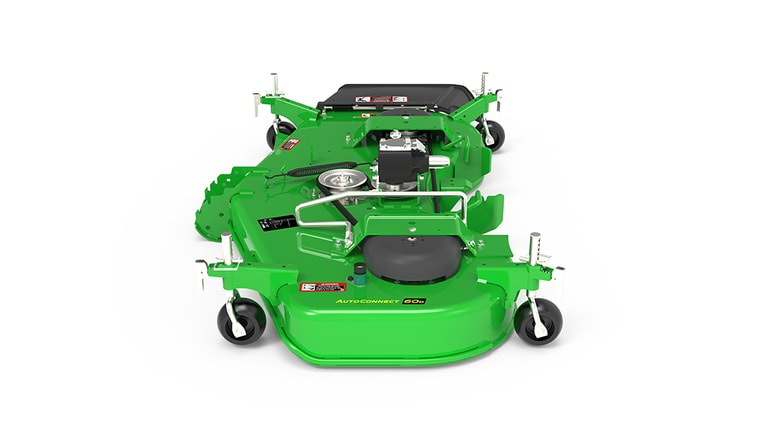

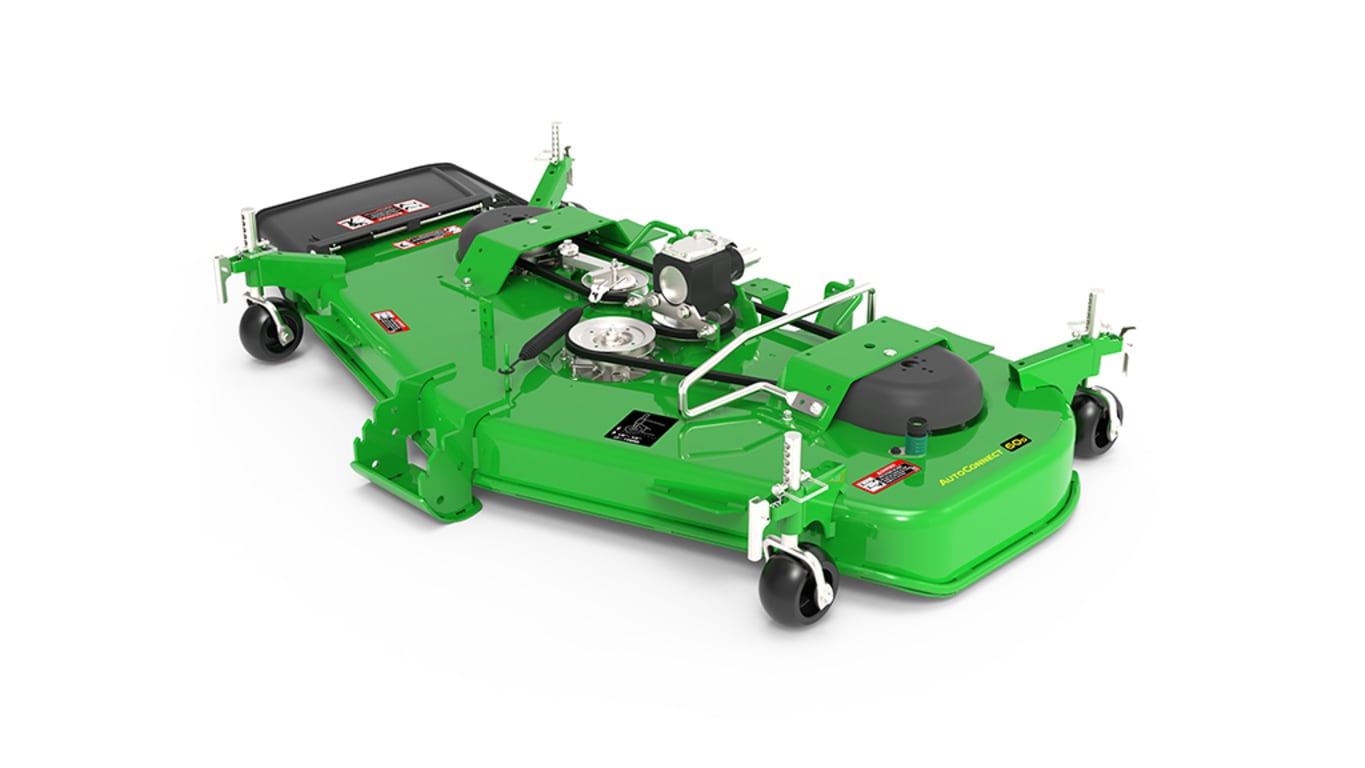

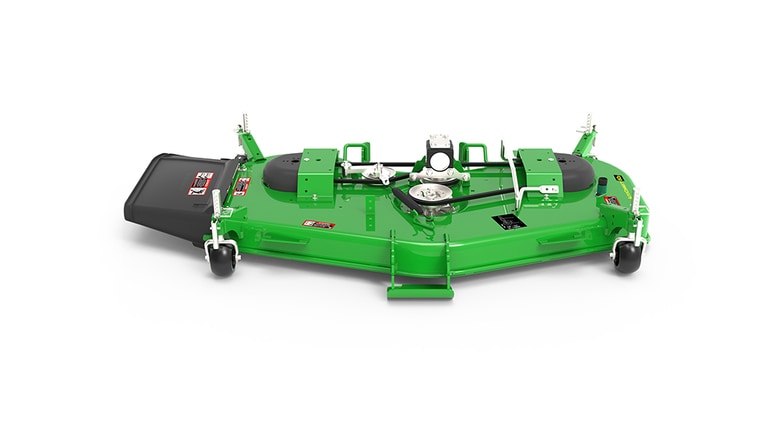

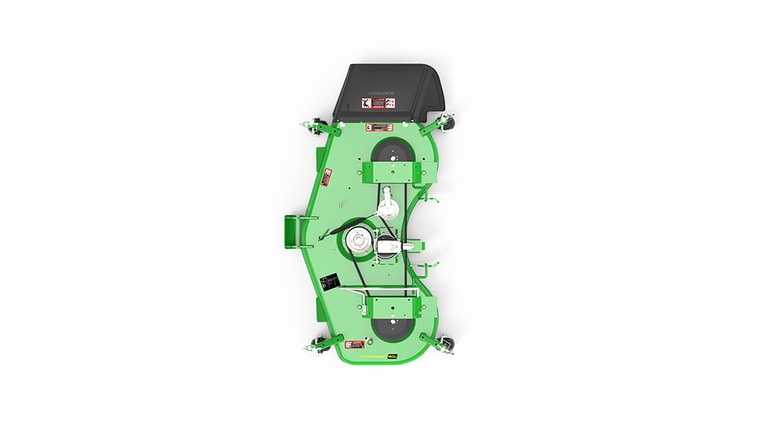

Pour installer les corps de tondeuse AutoConnect™ 54D et 60D à haute capacité, vous devez suivre les étapes suivantes.
1) Réglez la hauteur de coupe de la tondeuse en position d’installation.
2) Relevez les poignées sur les roues de jauge pour déverrouiller le mécanisme de verrouillage.
3) Assurez-vous que le corps de tondeuse repose sur une surface plane et ferme.
4) Abaissez les bras de relevage du corps de tondeuse à l’aide du levier de commande de l’arbre de relevage.
5) Avancez lentement sur le corps de tondeuse tout en utilisant la barre de guidage pour maintenir l’alignement.
6) Continuez à avancer jusqu’à ce que les loquets situés à l’arrière du corps de tondeuse s’enclenchent.
Avec raccordement de la prise de force (PDF) AutoConnect™ :
7) Relevez le corps de tondeuse et modifiez le réglage de la hauteur de coupe en le passant de la position d’installation à la hauteur de coupe souhaitée.
8) Utilisez des goupilles à déclenchement rapide pour bloquer les roues de jauge à la hauteur de tonte souhaitée.
Avec le raccordement manuel de la prise de force :
7) Coupez le moteur et descendez du tracteur.
8) Branchez manuellement la prise de force en-dessous du tracteur.
9) Relevez le corps de tondeuse et modifiez le réglage de la hauteur de coupe en le passant de la position d’installation à la hauteur de coupe souhaitée.
10) Utilisez des goupilles à déclenchement rapide pour bloquer les roues de jauge à la hauteur de tonte souhaitée.
Mécanisme de verrouillage arrière
REMARQUE : Transmission quatre roues motrices et rapport lent requis pour installer ou retirer le corps. Reportez-vous au livret d’entretien avant l’installation et le retrait pour connaître l’intégralité des instructions et des informations de sécurité.
1) Garez le tracteur sur une surface plane.
2) Desserrez la goupille sur les quatre roues-guides, ce qui place certaines roues-guides arrière en position de marche avant.
3) Placez la hauteur de coupe en position d’installation.
4) Abaissez la tondeuse au sol.
Avec un raccordement de la prise de force AutoConnect™ :
5) Basculez les leviers de verrouillage vers l’avant.
6) Laissez le pneu avant gauche à côté de la barre de guidage et reculez sur le corps.
Avec le raccordement manuel de la prise de force :
5) Coupez le moteur et descendez du tracteur.
6) Débranchez manuellement la prise de force en-dessous du tracteur.
7) Placez la prise de force dans le support de maintien pour le transport.
8) Basculez les leviers de verrouillage vers l’avant.
9) Laissez le pneu avant gauche à côté de la barre de guidage et reculez sur le corps.
Raccord de prise de force (PDF)
Arbre d’entraînement de la prise de force du corps de tondeuse
Kit de relevage mécanique
Kit de relevage hydraulique à trois fonctions
Kit de relevage hydraulique indépendant (kit de relevage mécanique + kit de vérin hydraulique + kit de troisième fonction)
La bielle de relevage de marche avant est installée sur le corps. Son système à ressort permet à la bielle de se connecter automatiquement aux étriers avant (installés sur le tracteur).
La conception de l’arbre d’entraînement de la prise de force permet à l’arbre de se régler automatiquement, puisque l’extrémité femelle du raccord de la prise de force s’engage avec l’extrémité mâle du raccord de la boîte d’engrenages. Le raccord à extrémité mâle comporte des guides coniques pour garantir l’engagement des deux extrémités.
Les corps de tondeuse sont équipés d’un loquet de verrouillage à double face renforcé afin d’assurer la rigidité et la fiabilité.
Système de relevage mécanique de tondeuse de série
Le système de relevage mécanique de tondeuse de série déplace la tondeuse conjointement avec les instruments arrière et est contrôlé au moyen du levier de commande de l’arbre de relevage.
Relevage hydraulique de tondeuse en option
Le relevage hydraulique de tondeuse en option permet de soulever et d’abaisser la tondeuse indépendamment des instruments arrière. Le dispositif utilise le distributeur à deux fonctions (levier multifonction de chargeur frontal) pour relever le corps de tondeuse.
Relevage hydraulique autonome en option
Le système de relevage hydraulique autonome en option permet de soulever et d’abaisser la tondeuse indépendamment des instruments avant et arrière. Il est actionné par le bouton du troisième distributeur sur le levier multifonction de distributeurs auxiliaires du chargeur frontal, qui offre à l’utilisateur le contrôle total du corps de tondeuse en position relevée et abaissée. Cette fonctionnalité permet de modifier rapidement la hauteur de coupe en marche.
REMARQUE : Cette option requiert l’installation du distributeur auxiliaire à trois fonctions sur le tracteur.
Raccord de prise de force
Arbre d’entraînement de la prise de force du corps de tondeuse
Kit de relevage mécanique
Kit de relevage hydraulique
Kit de relevage hydraulique (kit de relevage mécanique + vérin de levage hydraulique)
Kit de relevage hydraulique indépendant (kit de relevage mécanique + kit de vérin hydraulique + kit de troisième fonction)
La bielle de relevage de marche avant est installée sur le corps. Son système à ressort permet à la bielle de se connecter automatiquement aux étriers avant (installés sur le tracteur).
La conception de l’arbre d’entraînement de la prise de force permet à l’arbre de se régler automatiquement, puisque l’extrémité femelle du raccord de la prise de force s’engage avec l’extrémité mâle du raccord de la boîte d’engrenages. Le raccord à extrémité mâle comporte des guides coniques pour garantir l’engagement des deux extrémités.
Système de relevage mécanique de tondeuse de série
Le système de relevage mécanique de tondeuse de série déplace la tondeuse conjointement avec les instruments arrière et est contrôlé au moyen du levier de commande de l’arbre de relevage.
Relevage hydraulique de tondeuse en option
Le relevage hydraulique de tondeuse en option permet de soulever et d’abaisser la tondeuse indépendamment des instruments arrière. Le dispositif utilise le distributeur à deux fonctions (levier multifonction de chargeur frontal) pour relever le corps de tondeuse.
Relevage hydraulique autonome en option
Le système de relevage hydraulique autonome en option permet de soulever et d’abaisser la tondeuse indépendamment des instruments avant et arrière. Il est actionné par le bouton du troisième distributeur sur le levier multifonction de distributeurs auxiliaires du chargeur frontal, qui offre à l’utilisateur le contrôle total du corps de tondeuse en position relevée et abaissée. Cette fonctionnalité permet de modifier rapidement la hauteur de coupe en marche.
REMARQUE : Cette option requiert l’installation du distributeur auxiliaire à trois fonctions sur le tracteur.
Distributeur central double
Distributeur à trois fonctions en option
Les corps AutoConnect™ 54D et 60D à haute capacité sont compatibles avec les fixations d’attelage à trois points arrière, les pelles-rétro et les chargeurs frontaux. L’utilisateur peut laisser ces instruments supplémentaires fixés lors de la tonte.
Les tracteurs 2025R et de la série 1 sont équipés de série d’un distributeur auxiliaire central à deux fonctions. Le relevage hydraulique de la tondeuse ventrale peut soulever le corps de tondeuse à l’aide du distributeur à deux fonctions (levier multifonction du chargeur frontal) ou du distributeur à trois fonctions (en option), offrant ainsi une flexibilité maximale.
PDF centrale
Les tondeuses sont entraînées par la prise de force centrale du tracteur, ce qui offre les avantages suivants :
REMARQUE : Pour utiliser la prise de force centrale pour d’autres équipements montés à l’avant, l’utilisateur devra retirer l’arbre d’entraînement à connexion instantanée et la bielle de relevage arrière. Plusieurs axes doivent être retirés afin de pouvoir retirer la tringlerie de montage de la tondeuse arrière du tracteur. Aucun outil n’est nécessaire.
Réglage de la hauteur de coupe
La hauteur de coupe se règle facilement en tournant le bouton situé sur le tracteur.
Pour installer ou retirer le corps de tondeuse, le bouton de réglage de la hauteur de coupe doit se trouver en position d’installation.
Rampe d’arrimage amovible pour l’entretien
Moyeu de lame graissable
Ces tondeuses sont conçues avec de nombreuses fonctions d’entretien et de durabilité. Voici certaines de ces fonctions :
