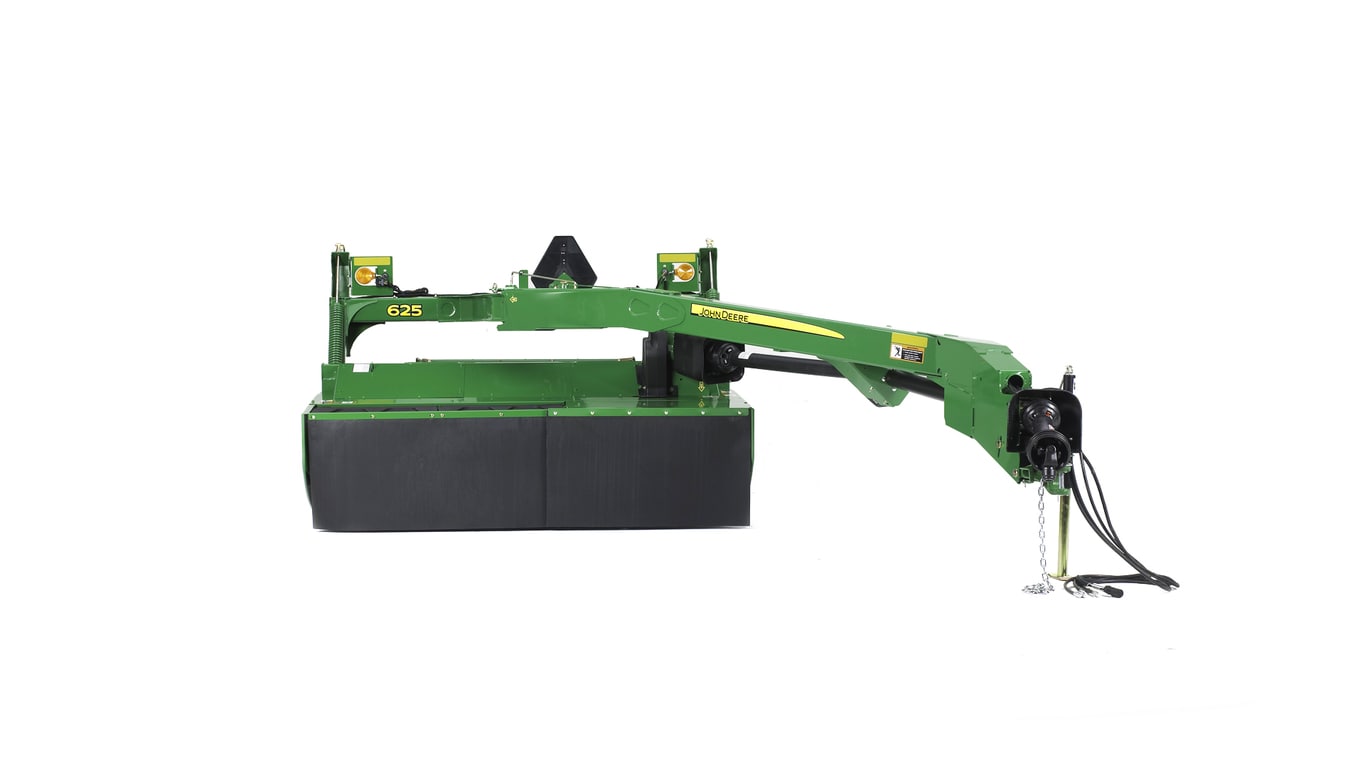

Faucheuse-conditionneuse625
- Barre de coupe modulaire
- Raccordement facile à la barre d'attelage du tracteur
- Angle de la barre de coupe réglable
- Pneus type portance
Caractéristiques
Afficher tout
Réduire tout
Attelage à chape
Embrayage à roue libre et limiteur d'effort tournant à 540 tr/min
Attelage compensateur de la barre d’attelage
Rallonge de la barre d’attelage
Embrayage à roue libre et limiteur d'effort tournant à 540 tr/min
Barre de coupe rotative
Bouchons d'usure
Barre de coupe modulaire
Patin de profondeur
Moyeu de cisaillement
Joint de cardan
Conditionneur à turbine
Manivelle de capot à turbine
Indicateur de position du capot de la turbine
Faucheuse-conditionneuse 630 (déflecteurs retirés)
Poignée de réglage du déflecteur d’andains
Poignée de réglage de la planche à andains
Attelage à chape
Attelage à chape
L'attelage à chape est un équipement de série. Il se fixe directement à la barre d’attelage du tracteur, ce qui est pratique. La chape robuste fournit un point de fixation solide à la barre d'attelage.
Pour accroître la commodité, le support de retenue de l’axe d’attelage peut également servir à ranger l’arbre de PDF lorsque la faucheuse n’est pas attachée au tracteur.
L’attelage à chape est conçu pour un remorquage par un tracteur uniquement et comprend un cric à vis et une chaîne de sécurité.
Il peut être nécessaire d’installer des limiteurs de braquage pour éviter d’endommager l'arbre moteur si le point d’attelage du tracteur se situe au-delà des roues motrices arrière.
Embrayage à roue libre et limiteur d'effort tournant à 540 tr/min
Un embrayage à roue libre se trouve près du boîtier d’engrenages du tablier. Cette configuration permet de laisser tourner librement le raccord du tracteur pour faciliter son accouplement.
L’embrayage à roue libre intègre un limiteur d'effort afin de protéger le tablier.
Attelage compensateur
Attelage compensateur de la barre d’attelage
Rallonge de la barre d’attelage
L’attelage compensateur de la barre d’attelage est offert en option. Cette option d'attelage comprend les éléments suivants :
-
attelage avec joint à rotule : à installer sur le timon d’attelage de la faucheuse-conditionneuse;
-
raccordement du tracteur;
-
rallonge de la barre d’attelage : à installer sur la barre d’attelage du tracteur et à régler à l’aide d’une clé.
L'attelage compensateur de la barre d’attelage est conçu pour un remorquage par un tracteur uniquement, et inclut un cric à vis et une chaîne de sécurité.
Il peut être nécessaire d’installer des limiteurs de braquage pour éviter d’endommager l'arbre moteur si le point d’attelage du tracteur se situe au-delà des roues motrices arrière.
Embrayage à roue libre et limiteur d'effort tournant à 540 tr/min
Un embrayage à roue libre est situé près du boîtier d’engrenages du tablier. Cette conception permet la rotation libre du raccord du tracteur pour faciliter la fixation au tracteur.
L’embrayage à roue libre intègre un limiteur d'effort afin de protéger le tablier.
Barres de coupe à disques rotatifs
Barre de coupe rotative
La barre de coupe rotative est conçue et fabriquée par John Deere. Les grands disques ovales munis de couteaux pivotants servent à couper les récoltes.
Tous les disques de coupe sont identiques et sont conçus par ordinateur pour améliorer les performances de coupe et réduire l’usure.
Les disques de coupe sont fabriqués en acier trempé bainitique haute résistance, procédé qui consiste à tremper l’acier de manière précise et homogène afin d'obtenir de bonnes caractéristiques de résistance à l’usure.
Les disques tournent de façon à obtenir une vitesse à la pointe des couteaux de 307,4 km/h (191 mi/h), pour une coupe nette.
Les couteaux pivotent de manière à réduire les dommages en cas d'impact avec un objet solide. Ils sont réversibles, ce qui permet de doubler leur durée de vie utile.
Les couteaux se retirent à l’avant de la barre de coupe pour plus de commodité.
Bouchons d'usure
Bouchons d'usure
Des bouchons d'usure en acier ductile à trempe bainitique traité thermiquement (ce qui leur confère d’excellentes caractéristiques de résistance à l’usure), se trouvent à chaque extrémité des disques de coupe (sauf aux extrémités des disques comportant des accélérateurs de flux des récoltes) afin d’augmenter la durée d’utilisation des disques de coupe et des écrous de boulon de couteau.
Les bouchons d’usure sont ouverts aux extrémités pour empêcher les débris de s'accumuler à proximité de l’écrou, ce qui facilite le remplacement du matériel et des couteaux.
Barre de coupe modulaire garantie 3 ans
Barre de coupe modulaire
La barre de coupe de conception brevetée de John Deere est fabriquée à partir de modules distincts à coupe diagonale.
Son entretien est facile. Vous pouvez retirer chaque module en laissant la barre de coupe fixée sur le châssis.
Fabriqué en fonte moulée nodulaire haute résistance, chaque module se compose de deux pignons intermédiaires et d'un pignon de commande. Les pignons intermédiaires de grand diamètre transmettent la puissance d'un module à l'autre. Ils tournent à une vitesse relativement lente pour accroître leur durabilité.
Un pignon de commande de plus petit diamètre sert uniquement à faire fonctionner le disque de coupe. La puissance n’est pas transmise d’un disque de coupe à un autre, sauf par le biais des pignons intermédiaires de large diamètre.
Les modules sont interchangeables. La position du fourreau (A) détermine le sens de rotation des disques. Il y a un joint d’huile en caoutchouc entre chaque module de coupe.
Résistance suffisante pour une garantie de trois ans sur la barre de coupe
La barre de coupe John Deere durable est offerte de série avec une garantie de trois ans sur toutes les faucheuses-conditionneuses des séries 600 et 800. Cette garantie couvre tous les composants internes d’entraînement tels que la poulie tendeur et les pignons d’attaque. Les composants qui s'usent, comme les couteaux, les bouchons antiusure et les moyeux de cisaillement, sont exclus de la garantie.
Protection de la barre de coupe
Patin de profondeur
Des glissières en acier se trouvent sous chaque disque. Des patins de profondeur réglables droits et gauches protègent davantage la barre de coupe.
Les protecteurs de disque en forme de demi-lune s’étendent au-delà du module de la barre de coupe pour protéger le disque de coupe.
Les protecteurs de disque sont en acier au bore traité thermiquement. Les caractéristiques de cet acier sont très proches de celles de l’acier à ressorts. L’acier au bore est presque trois fois plus résistant aux déformations que la fonte ductile moulée.
Les couteaux tournent près des protecteurs de disque pour assurer une découpe parfaite et protéger la barre de coupe.
Moyeu de cisaillement
Chaque disque de coupe est fixé à un entraîneur (moyeu de cisaillement) sur le pignon d'attaque cannelé. Une partie des cannelures de l’entraîneur est enlevée de façon à ce qu’il se cisaille si le disque de coupe est soumis à un impact sévère.
La résistance au cisaillement de l'entraîneur est légèrement inférieure à celle du pignon d'attaque.
Le cisaillement de l'entraîneur interrompt l'entraînement du disque pour protéger les organes internes de la barre de coupe.
Les dommages se limitent aux composants exposés et ne requièrent pas le démontage des modules de coupe.
Joint de cardan
Un joint de cardan transmet la puissance au premier disque de coupe.
Ce joint de cardan est fixé à l’aide de quatre boulons sur l'entraîneur, sur le premier disque de coupe. Aucun outil particulier n’est nécessaire pour retirer le premier disque de coupe.
Le couple de serrage des boulons est le même que celui requis pour fixer le disque à l’entraîneur (149 N•m [110 lb-pi] par rapport au couple de 339 N•m [250 lb-pi] requis pour fixer l’entraîneur au pignon d'attaque).
Conditionneur à turbine
Conditionneur à turbine
Le conditionneur à turbine est un équipement de série sur toutes les faucheuses-conditionneuses de John Deere.
Réglé correctement, le conditionneur peut conditionner adéquatement une grande variété de récoltes.
Le conditionneur à turbine est très efficace avec les légumineuses, en particulier la luzerne et la plupart des graminées. Il n’est pas recommandé pour les récoltes à tiges épaisses ou les récoltes de type canne à sucre, comme l’herbe du Soudan ou le sudex ou les cultures de plus de 152,4 cm (5 pi).
Fonctionnement du conditionneur à turbine :
1. À mesure que les couteaux rotatifs coupent le foin, les dents ramassent les végétaux et les acheminent vers la faucheuse.
- Les faucheuses-conditionneuses 625 sont équipés de 33 dents en forme de V; les faucheuses-conditionneuses 630 et 830 en sont équipés de 45 et les faucheuses-conditionneuses 635 et 835 en ont 57.
- Les dents pivotantes permettent de réduire les dommages subis par le conditionneur lors d’impact avec des pierres ou autres objets solides.
2. Lorsque les végétaux traversent la turbine, ils frottent contre le capot de conditionnement (A) et les autres végétaux.
Le frottement enlève la couche cireuse de la tige du végétal pour accélérer l'évaporation de l’humidité.
Manivelle de capot à turbine
Indicateur de position du capot de la turbine
- Vous pouvez régler l’ouverture du capot de conditionnement selon le volume des récoltes.
- La manivelle permet des réglages infinis entre les niveaux de conditionnement minimum et maximum. Plus le capot se trouve près des dents, plus le conditionnement est intensif.
- L’indicateur de position du conditionneur fournit un point de référence facile pour régler le degré de conditionnement.
Faucheuse-conditionneuse 630 (déflecteurs retirés)
3. La vitesse à laquelle les dents pivotent influe également sur le degré du conditionnement. La turbine permet deux vitesses en interchangeant la poulie supérieure (A), qui se trouve sous le déflecteur, et la poulie inférieure (B).
- Lorsque les poulies sont dans la position indiquée, la turbine tourne à 870 tr/min, ce qui est idéal pour les graminées.
- Si les poulies sont inversées, la turbine tourne à 630 tr/min, ce qui est idéal pour les récoltes de légumineuses.
Formation des andains
Poignée de réglage du déflecteur d’andains
Les déflecteurs d'andains se règlent facilement pour commander le flux des récoltes. Vous pouvez ainsi adapter la largeur des andains selon les exigences de la récolte.
Poignée de réglage de la planche à andains
La planche à andains est un équipement de série qui permet une commande supplémentaire de la formation des andains (faucheuses-conditionneuses 630 et 635 seulement).
Largeur* des andains :
| 625 | De 79 cm à 150 cm (de 31 po à 59 po) |
| 630 | De 89 cm à 198 cm (de 35 po à 78 po) |
| 635 | De 99 cm à 239 cm (de 39 po à 94 po) |
*En fonction des conditions de récolte.
Spécifications et comparaison
Add Model
Spécifications et comparaison |
||||
|---|---|---|---|---|
| Vous pouvez comparer les spécifications d'au plus 4 modèles | John Deere 625 Faucheuse-conditionneuse |
Caractéristiques clés
| Vitesse de la prise de force (PDF) | 540 rpm | |||
|---|---|---|---|---|
| Prise de force de 35 mm (1-3/8 po), 1 000 tr/min | ||||
| Prise de force de 45 mm (1-3/4 po), 1 000 tr/min | ||||
| Type d’arbre moteur | Double-telescoping Grob spline | |||
| Attelage standard | Clevis | |||
| Attelage en option | Ball joint equal angle hitch | |||
| Pression hydraulique requise | 13,790 kPa 2,000 psi |
|||
| Barre de coupe - Largeur de coupe | 2.4 m 8.1 ft |
|||
| Nombre de disques/couteaux | 5 10 |
|||
| Largeur de transport | 2.5 m 8.1 ft |
Puissance requise
| Vitesse de la prise de force (PDF) | 540 rpm | |||
|---|---|---|---|---|
| Prise de force de 540 tr/min | ||||
| Prise de force de 35 mm (1-3/8 po), 1 000 tr/min | ||||
| Prise de force de 45 mm (1-3/4 po), 1 000 tr/min | ||||
| Type d’arbre moteur | Double-telescoping Grob spline | |||
| Puissance requise avec groupeur |
Raccordement du tracteur
| Tractor connection | ||||
|---|---|---|---|---|
| Protection | ||||
| Attelage standard | Clevis | |||
| Attelage en option | Ball joint equal angle hitch | |||
| Pression hydraulique requise | 13,790 kPa 2,000 psi |
|||
| Branchements hydrauliques | ||||
| Groupeur long |
Barre de coupe
| Type | John Deere | |||
|---|---|---|---|---|
| Largeur de coupe | 2.4 m 8.1 ft |
|||
| Hauteur de coupe | 2.8-9.8 cm 1.1-3.8 in. |
|||
| Nombre de disques | 5 | |||
| Nombre de couteaux | 10 | |||
| Couteaux boulonnés | ||||
| Couteaux à remplacement rapide | ||||
| Vitesse des disques | 2,650 rpm | |||
| Vitesse à la pointe des couteaux | 307 km/h 191 mph |
|||
| Disque d'entraînement | Gear | |||
| Lubrification | Hy-Gard oil | |||
| Capacité du réservoir d’huile | 5.7 L 6 U.S. qt |
|||
| Vérification de l'huile de la barre de coupe | Drain plug | |||
| Angle de la barre de coupe | Adjustable | |||
| Réglage de l'angle | Mechanical or hydraulic | |||
| Plage d'angles | ||||
| Protection de la barre de coupe | Shear hub | |||
| Patins de profondeur ajustables | Yes | |||
| Système de suspension |
Conditionneur à turbine
| Largeur | 140 cm 55.2 in. |
|||
|---|---|---|---|---|
| Diamètre | 59.4 cm 23.4 in. |
|||
| Types de dents | V-tines | |||
| Nombre de dents | 33 | |||
| Diamètre orbital des dents | ||||
| Régimes du rotor | ||||
| Nombre de vitesses | Two | |||
| Entraînement | 3-V powerband belt and sheaves | |||
| Capot du conditionneur | Infinite adjust, single hand crank | |||
| Ouverture | ||||
| Épandage large |
Conditionneur à rouleaux
| Largeur | ||||
|---|---|---|---|---|
| Diamètre | ||||
| Type de matériau | ||||
| Conception | ||||
| Régime | ||||
| Pression | ||||
| Écartement | ||||
| Entraînement | ||||
| Largeur des andains |
Dimensions
| Largeur de transport | 2.5 m 8.1 ft |
|||
|---|---|---|---|---|
| Longueur hors tout | ||||
| Longueur de transport | 6.2 m 20.6 ft |
|||
| Poids, conditionneur à rouleaux | ||||
| Poids, conditionneur à turbine | 2,027 kg 4,470 lb |
|||
| Pneus de série | 11L-15 standard 31x13.5L 15 optional |
Général
| Des clés sont-elles nécessaires pour le réglage? |
|---|
