Le contrôleur de débit 3 John Deere automatise le contrôle du débit pour réduire les coûts d'intrants, minimiser l’épandage excessif et insuffisant et améliorer la gestion des terres.

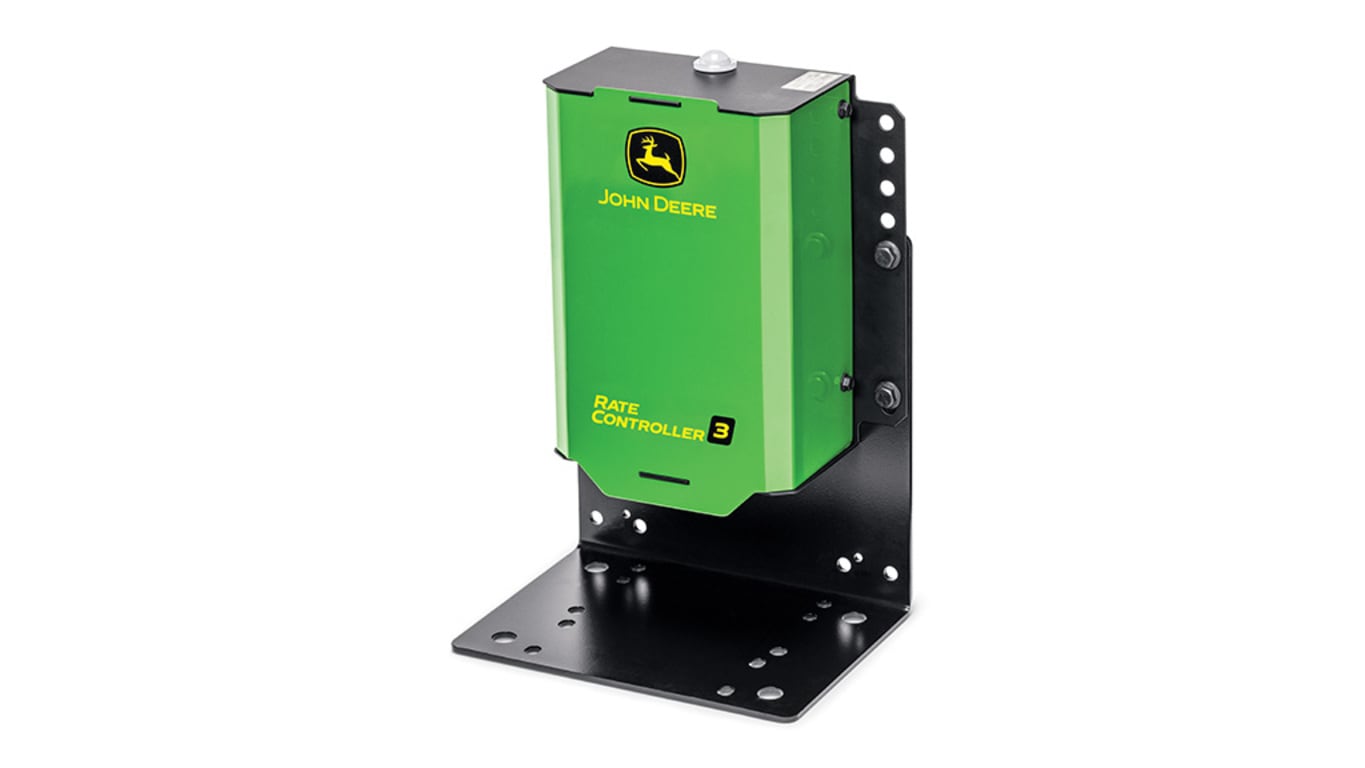

Contrôleur de débit 3 John Deere
Le contrôleur de débit 3 est compatible avec les afficheurs John Deere de génération 4 V2, G5 et G5Plus. Il se distingue des autres grâce à une intégration inédite avec l’afficheur, à une plus grande capacité de produit et à sa facilité d’installation et d’entretien.
Ce contrôleur de débit reste polyvalent et fiable pour d’innombrables besoins opérationnels. La compatibilité comprend épandage de produit liquide et anhydre par des semoirs de précision, des épandeurs d’ammoniac anhydre (NH3), des pulvérisateurs automoteurs, des épandeurs à engrais liquide, des applicateurs de lisier, des pulvérisateurs à traction, des pulvérisateurs ProGator GPS, et plus encore.
Avec le contrôleur de débit 3 de John Deere, les utilisateurs bénéficient d'une capacité de produit supplémentaire par rapport au contrôleur de débit GreenStar. Le contrôleur de débit 3 peut contrôler jusqu’à 2 produits liquides et/ou anhydres dans n’importe quelle combinaison :
La capacité de produit accrue du contrôleur de débit 3 permet à un seul contrôleur d’effectuer le même travail qui aurait nécessité deux contrôleurs de débit GreenStar dans le passé. Cela permet d’effectuer de telles tâches simultanément lors d’un seul passage sur le terrain par le biais d’une installation et d’une configuration. Cela minimise le temps et les efforts nécessaires à la préparation du travail.
Le contrôleur peut gérer jusqu’à 16 sections. Les éléments qui ont une incidence sur le nombre de sections sont les suivants :
REMARQUE : Deux types d’injection directe sont pris en charge Raven Sidekick Pro ISO et le contrôle direct attribué comme la deuxième activité avec liquide. L’utilisation du Raven Sidekick Pro ISO pour l’injection directe n’aura pas d’impact sur la capacité du produit ou de la section du contrôleur de débit 3. L’utilisateur peut ajouter jusqu’à 3 pompes d’injection directe liées à une seule activité, une seule mise en place et un seul contrôle par le biais d’ISOBUS VT.
Pendant la configuration, un nombre illimité de profils peut être créé, enregistré et partagé avec d’autres afficheurs via USB. De plus, le contrôleur de débit 3 se souviendra du dernier profil utilisé, ce qui permet à un utilisateur de se remettre facilement au travail s’il doit changer de machine. La possibilité de créer des profils illimités permet à l’utilisateur de gagner du temps dans la cabine et d’augmenter la précision de la configuration, ce qui facilite le basculement entre les activités et les machines tout au long de la saison de croissance.
Ajouter un profil
Le contrôle du débit est une offre technologique de base qui incite les clients à acheter d’autres technologies John Deere. Cela rend d’autant plus important d’offrir une expérience de contrôle du débit de premier ordre!
Application Rate Control située dans le menu de l’afficheur
Le contrôleur de débit 3 de John Deere apporte une expérience de nouvelle génération pour l’utilisateur. Lorsqu’un contrôleur de débit 3 est installé sur une machine ou un instrument, il offre l’apparence et la sensation d’autres produits technologiques John Deere intégrés. Le contrôle du débit n’est plus configuré et géré par l’intermédiaire de l’application ISOBUS VT. Le contrôleur est désormais configuré, surveillé et ajusté par l’intermédiaire d’une toute nouvelle application de contrôle du débit dans le menu de l’afficheur. La création de profils, la configuration du contrôle de débit et les calibrages/diagnostics sont réalisés dans cette application.
Nouvelle application du contrôleur de débit comparée à l’écran ISOBUT VT utilisé précédemment
Durant l’installation du contrôleur, tous les paramètres du profil peuvent être établis et assignés au contrôleur de débit 3 souhaité.
REMARQUE : L’interrupteur principal peut être configuré pour utiliser un interrupteur marche/arrêt virtuel, un boîtier d’interrupteur ou un interrupteur au pied. Un interrupteur au pied n’est pas requis.
Configuration du contrôleur de débit
Dans Calibrations and Diagnostics (Calibrages et diagnostics), l’utilisateur peut effectuer les calibrages nécessaires du débitmètre, du capteur de pression, de la soupape de commande, etc., ainsi que visualiser les informations concernant le contrôleur et les diagnostics.
Calibrages et diagnostics
Une page de résumé offre ensuite une vue d’ensemble des paramètres pour vérifier rapidement l’exactitude de la configuration. Ceci est particulièrement bénéfique lors de l’utilisation de l’accès distant à l’afficheur pour une vue consolidée de la configuration actuelle avec la capacité d’effectuer facilement des ajustements par l’intermédiaire du raccourci de configuration du contrôleur.
Résumé de la configuration
Créez des pages d’exécution personnalisées à l’aide de nouveaux modules de page d’exécution. Cela permet à l’utilisateur de se mettre au travail rapidement et facilement en toute confiance tout en gardant un œil plus attentif sur chaque aspect de l’activité. Par exemple, surveillez à la fois la plantation et l’épandage par l’intermédiaire d’une page d’exécution. C’est la première fois dans l’histoire de John Deere qu’un utilisateur peut facilement combiner un semoir de précision et un contrôleur de débit dans une seule vue. L’impact de cela est énorme, surtout si vous exécutez deux épandages de liquides avec la plantation.
Exemple de page d’exécution : Semoir de précision et deux épandages de liquides
Le contrôleur de débit 3 John Deere apporte avec lui une toute nouvelle offre de faisceaux de câblage et d’adaptateurs, ce qui facilite grandement l’installation et l’entretien. La nouvelle connexion permet à l’utilisateur de connecter et de déconnecter facilement les pièces les unes des autres tout en offrant un excellent joint d’étanchéité qui protège le câblage interne des intempéries ou d’autres dommages.

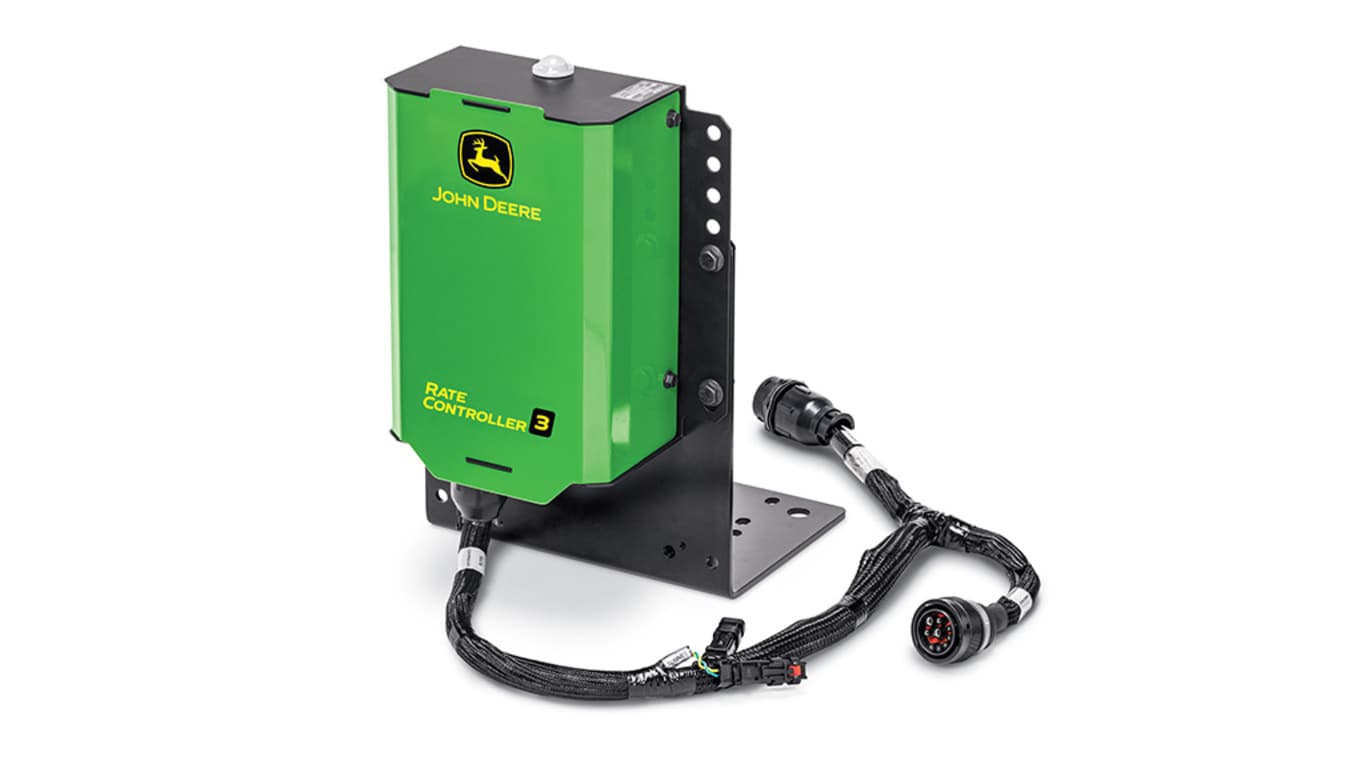

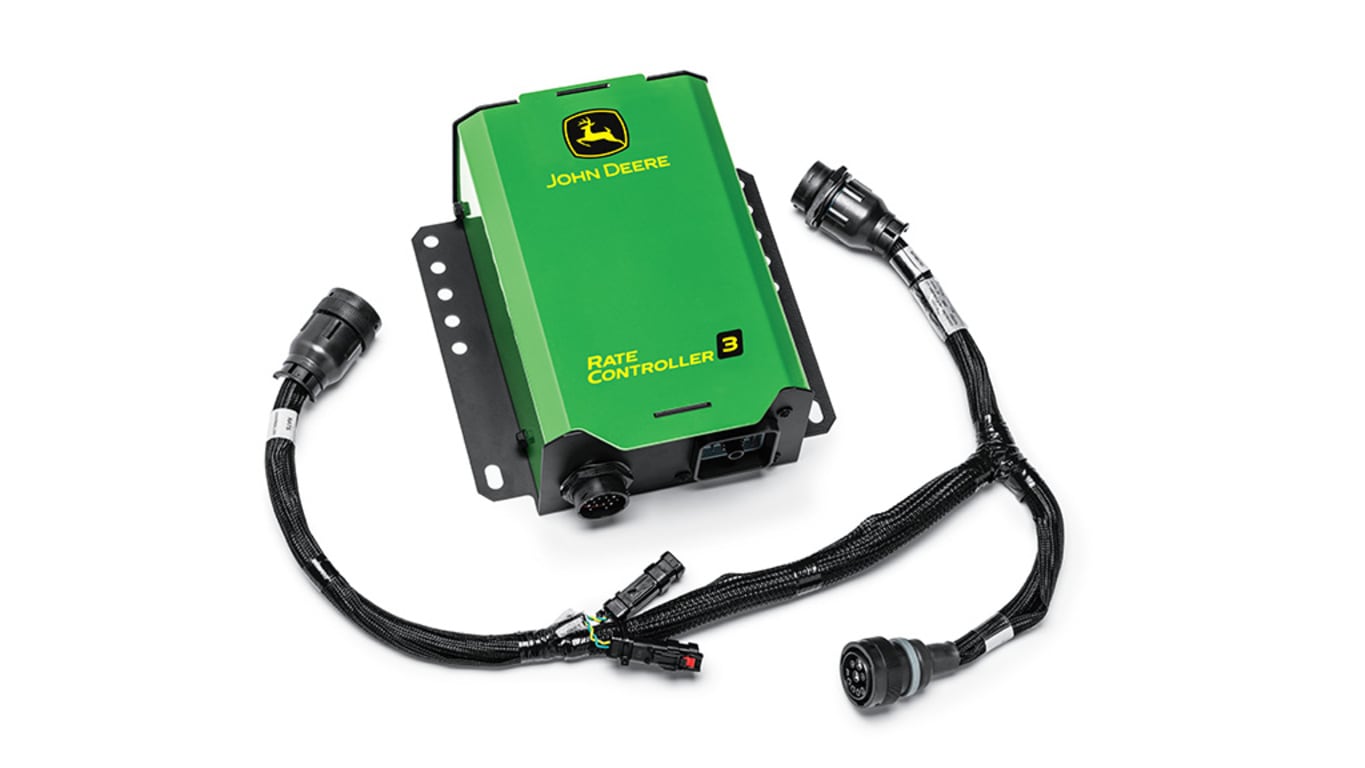

Faisceau principal du contrôleur de débit
Les adaptateurs sont offerts aux clients qui souhaitent utiliser d’anciens faisceaux de câblage avec le contrôleur de débit 3 de John Deere.

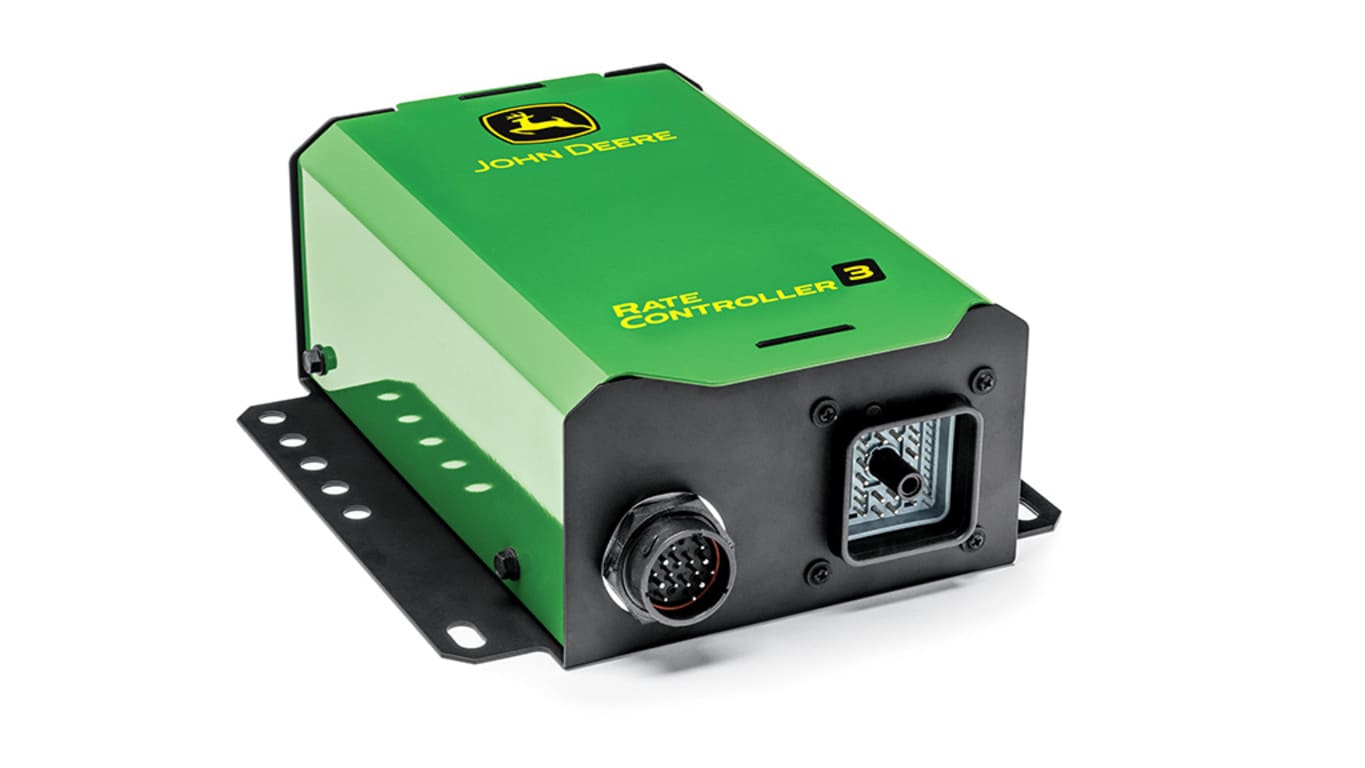

Il y a deux connecteurs au bas du contrôleur de débit 3 le connecteur de faisceau de l’alimentation et le connecteur de faisceau de l’instrument. Ces deux connecteurs renforcent le joint d’étanchéité solide qui protège des intempéries et autres dommages potentiels, quel que soit l’environnement de travail – au champ, sur le terrain de golf, dans le verger, etc.

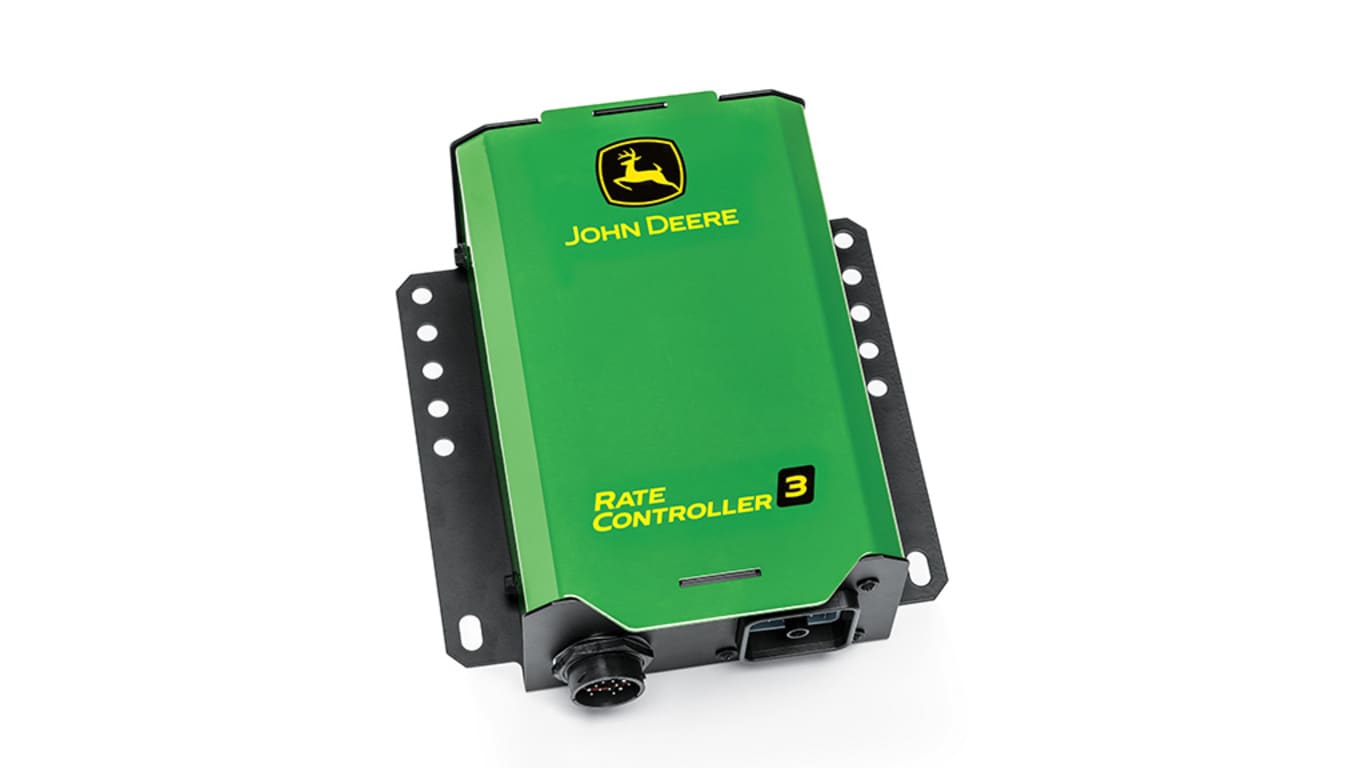

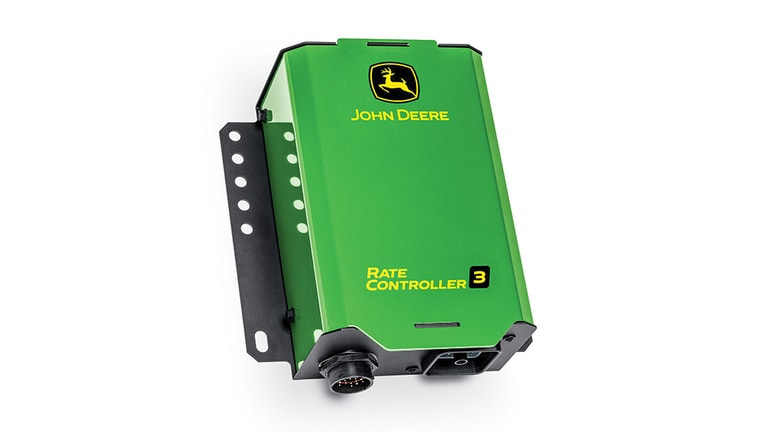

Connecteurs pour contrôleur de débit 3
1. Le connecteur de faisceau de l’alimentation est le connecteur à 19 broches. Il s’agit du connecteur utilisé pour installer le faisceau de câblage principal du contrôleur de débit qui est le faisceau d’alimentation inclus de série lors de l’achat du contrôleur de débit 3.
Étapes d’installation du faisceau de câblage principal du contrôleur de débit :

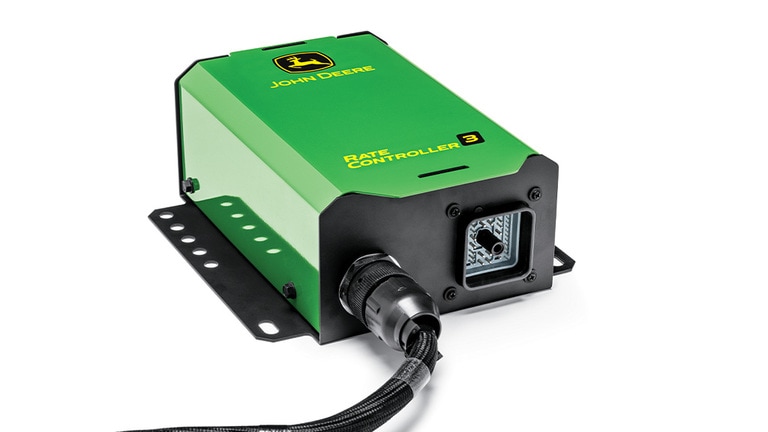

Connecteur de faisceau d’alimentation fixé au faisceau principal du contrôleur de débit
2. Le connecteur de faisceau de l’instrument est le connecteur à 48 broches. Cette nouvelle conception accroît la flexibilité et augmente la compatibilité du faisceau de câblage pour le contrôleur. L’installateur ou le technicien d’entretien du contrôleur peut plus facilement reconfigurer les broches pour répondre aux besoins de compatibilité.
Étapes d’installation du faisceau de câblage de l’instrument :
Connecteur de faisceau de l’instrument fixé à un adaptateur

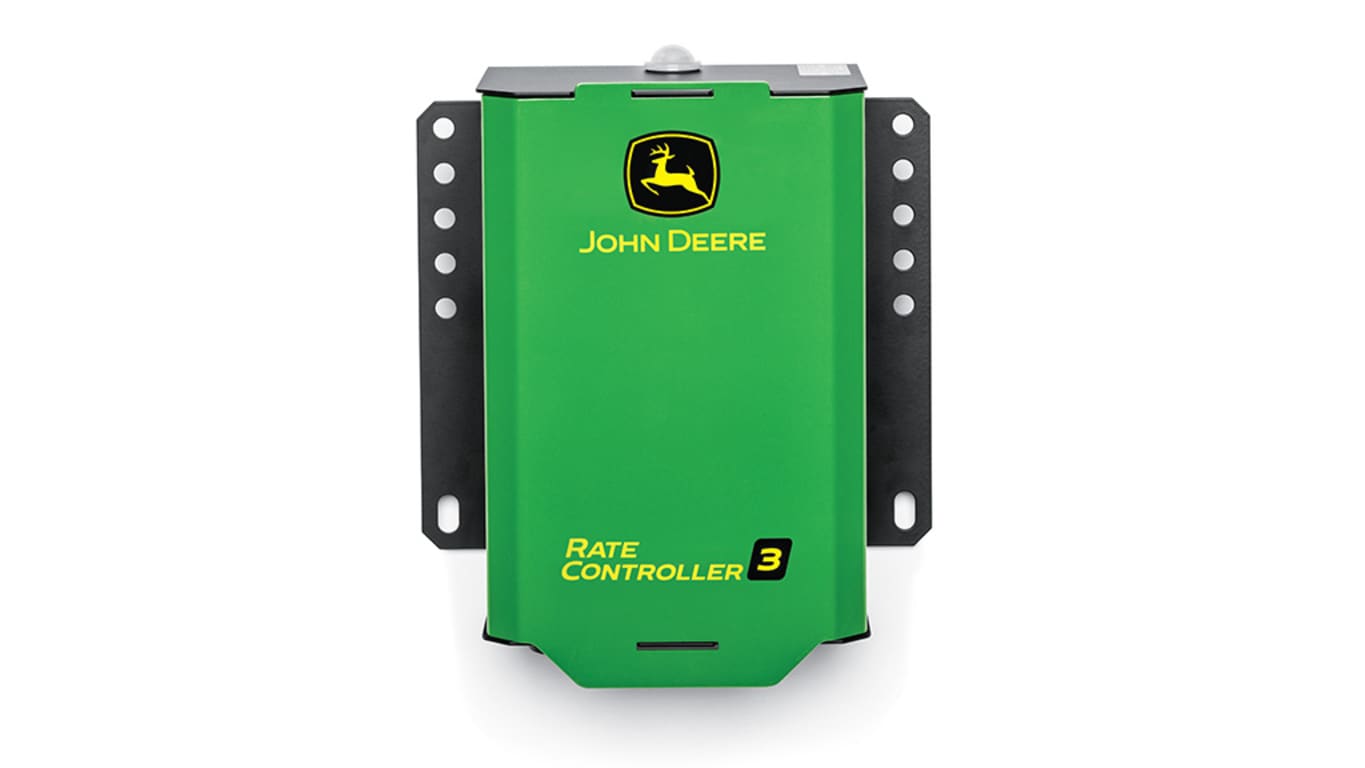

Un voyant de diagnostic est situé au-dessus du contrôleur de débit 3 pour assurer la visibilité de l’état du contrôleur ou de toutes les erreurs de diagnostic. Il s’agit d’une vue proactive disponible avant d’accéder plus en détail aux diagnostics sur l’afficheur.
L’utilisateur peut effectuer un diagnostic grâce à la couleur et au nombre de clignotements.
Couleur |
Nombre de clignotements |
État |
Désactivé |
Continu |
Pas d’alimentation, Non programmé ou En cours de programmation |
Rouge |
Quatre |
Alimenté & Programmé, Pas de bus CAN approprié connecté |
Rose |
Trois |
Bus CAN connecté; Échec de la demande d’adresse |
Jaune |
Deux |
Bus CAN connecté & Adresse demandée, Afficheur non détecté |
Bleu |
Un |
Afficheur détecté; Application compatible non détectée |
Vert |
Massif |
Communication établie avec l’application |
Cette référence sera accessible dans Equipment Mobile ainsi que dans le livret dentretien et le manuel Technique.
Le contrôle du débit est l’essence de la technologie de précision. Cela permet d’épandre le produit à un débit spécifié, où et quand il est le plus nécessaire. Cependant, la capacité et les fonctionnalités disponibles par l’intermédiaire du contrôleur augmentent lorsqu’elles sont associées à d’autres technologies John Deere telles qu’un récepteur StarFire et une passerelle télématique modulaire/un modem avec connectivité JDLink.
Associez le contrôleur de débit 3 John Deere à un afficheur et à un récepteur compatibles pour activer la cartographie et la création de rapports pour des pratiques dont, autrement, les données pourraient ne pas être capturées. Ces données seront ensuite enregistrées sur l’afficheur et pourront être transférées vers l’Operations Center. Si vous utilisez une passerelle télématique modulaire ou un modem avec la connectivité JDLink, bénéficiez d’un flux de données transparent, ainsi que d’une surveillance et d’une analyse en temps quasi réel. Cela élargit la visibilité sur le terrain et à distance pour prendre des décisions à la volée. Par exemple, peut-être qu’un ajustement doit être apporté aux paramètres afin d’optimiser les performances. Cela fournit également une documentation précise du travail accompli dans chaque champ et offre la capacité de prendre des décisions encore plus éclairées à l’avenir.
Couche de débit cible par rapport à la carte de documentation réelle
Il est extrêmement avantageux d’avoir une véritable documentation du travail réel effectué dans chaque champ. Lorsque cette granularité est multipliée dans tous les champs, cela donne à l’exploitation un enregistrement complet des heures supplémentaires complètes et la capacité d’effectuer des comparaisons d’une saison à l’autre et d’une année à l’autre.
REMARQUE : Nouveau avec le contrôleur de débit 3 : si un capteur de pression est installé sur un profil de liquide, une couche de carte de pression sera également disponible.
Le contrôle de débit est une exigence essentielle pour utiliser le contrôle de section. Le contrôleur de débit 3 et le contrôle de section de John Deere fonctionnent avec le récepteur (système de positionnement global) pour comprendre où le produit a déjà été épandu, déclenchant l’arrêt et l’activation de la section, réduisant ainsi l’épandage excessif ou insuffisant.
Avec la configuration correcte dans la cabine, cette fonctionnalité peut également être extrêmement bénéfique lors de la traversée dans et hors des bouts de champ ou de la traversée d’un contour intérieur. Le contrôle de section accroît les bénéfices suivants :
REMARQUE : L’activation du contrôle de section est requise pour utiliser le contrôle de section.
Pour de nombreux segments de clientèle, l’impact des considérations environnementales et des pratiques de production alimentaire est de plus en plus influencé par les consommateurs. Les décisions d’achat changent énormément avec le désir de savoir d’où proviennent les aliments et les textiles et comment ils ont été produits. La capacité de suivre et de signaler les pratiques agricoles devient importante non seulement au niveau opérationnel, mais aussi pour l’ensemble du marché. Cela rend l’adoption ou la mise à niveau du contrôle du débit plus importante que jamais.
