Moteur de 16,0 kW (21,5 hp) t

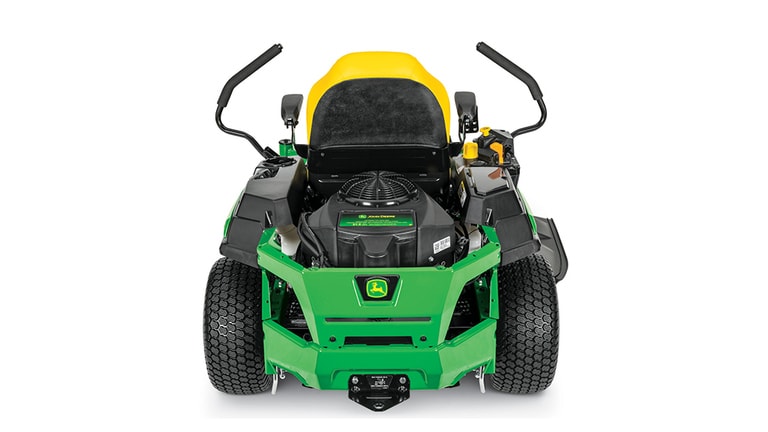

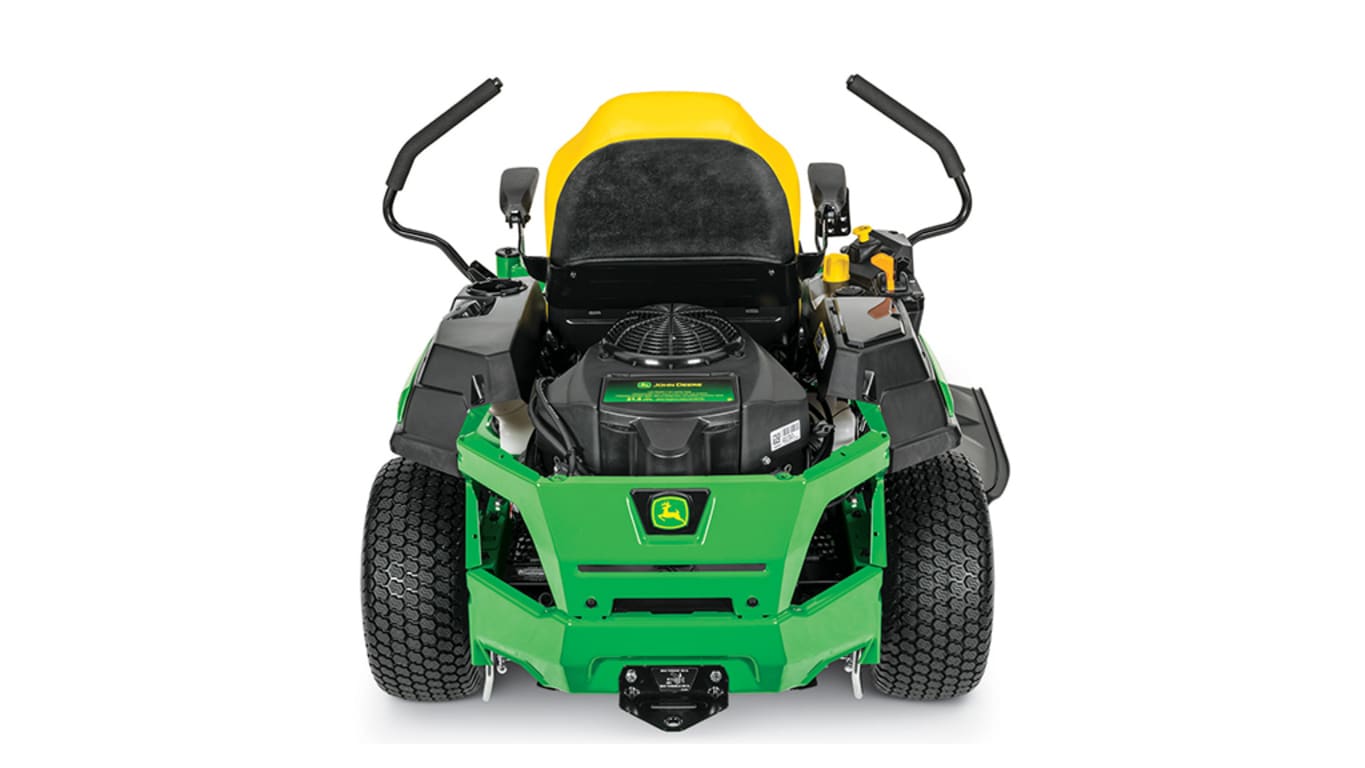

Protecteur arrière du moteur
Un moteur bicylindre en V de 16,0 kW (21,5 hp) d’une cylindrée de 726 cm³ (44,3 po³) procure beaucoup de puissance et de couple pour surmonter les conditions difficiles de mulching, de tonte et d’ensachage :
Tube de contrôle du niveau/de remplissage d’huile et tube de vidange d’huile
Filtre à huile remplaçable
Filtre à air
Simplifiez l’entretien grâce au tube de vidange d’huile et aux filtres à air, à carburant et à huile faciles d’accès. Le tube de vidange d’huile peut être ouvert sans outil et utilisé pour diriger l’huile usagée dans un bac de récupération.
Z315E ZTrak™ avec corps de tondeuse 42A
Corps de tondeuse 42A
Le corps de tondeuse de 107 cm (42 po) en acier embouti, doté d’une coque profonde et d’un dessus plat, offre une coupe d’excellente qualité et une productivité remarquable. Il est facile à nettoyer, durable et polyvalent. Il fournit un rendement optimal et assure une excellente dispersion des brins d’herbe coupée, même à grande vitesse ou dans l’herbe haute :
Dessus du corps de tondeuse 42A (illustré avec le système MulchControl™ en option)
Dessous du corps de tondeuse 42A (illustré avec le système MulchControl™ en option)
Le corps de tondeuse profond en acier embouti procure une coupe d’excellente qualité. Il offre suffisamment d’espace pour évacuer l’herbe coupée en suspension sans qu’elle soit coupée de nouveau :
Goulotte d’éjection latérale sur le corps de tondeuse Accel Deep 42A
Le corps de tondeuse Accel Deep en acier embouti permet d’accroître la productivité, et donc d’accélérer le travail. Il offre suffisamment d’espace pour évacuer l’herbe coupée en suspension sans la couper de nouveau, ce qui permet de concentrer la puissance de la tondeuse sur l’herbe à couper :
La grande goulotte de décharge, à la fois haute et large, laisse passer un grand volume de matière :
Poignée de l’équipement MulchControl™
L’accessoire MulchControl™ convient aux situations suivantes :
En mode de décharge latérale, l’équipement MulchControl™ continue de déchiqueter environ le tiers de l’herbe coupée. Par conséquent, il s’agit d’un mode de déchiquetage partiel. Ce mode peut être avantageux durant la décharge latérale de l’herbe coupée ou l’ensachage, car il réduit le volume de matière rejetée. Néanmoins, il présente parfois des inconvénients dans les cas suivants :
Corps de tondeuse Accel Deep™ 42A
Grâce à son dessus plat, le corps de tondeuse en acier embouti demeure propre et permet au conducteur de ne pas se salir :
Le nettoyage du corps de tondeuse, sur le dessus et en dessous, est l’une des activités d’entretien les plus fréquentes :
Raccord de lavage de la tondeuse
Raccord de lavage de la tondeuse avec raccord de flexible
Un raccord de lavage facilite le nettoyage de la partie inférieure du corps de tondeuse.
Dessous de la tondeuse 42A (illustré avec le système MulchControl™ en option)
Les roues du corps de tondeuse sont à double ancrage
Le corps de tondeuse 42A est doté de logements robustes pour les moyeux de lames; les lames demeurent donc alignées, même après des années d’utilisation intensive :
Les roues de la tondeuse sont à double ancrage :
Grâce à la conception du système d’entraînement qui utilise une courroie à faible tension, le roulement inférieur du moteur et les roulements du corps de la tondeuse subissent une charge latérale plus faible, ce qui accroît la durée d’utilisation.
Le bord extérieur laminé du corps accroît sa robustesse et offre une meilleure protection.
Le procédé de peinture en deux étapes, dont un revêtement électrophorétique et une peinture en poudre, procure une protection supplémentaire contre la rouille.
Déflecteur MulchControl arrière (A) à retirer pour l’ensachage
Déflecteur MulchControl arrière retiré pour permettre l’installation de la goulotte
Le corps de tondeuse 42A est conçu pour offrir une polyvalence maximale, en permettant de passer facilement d’un mode d’éjection à un autre :
Le système MulchControl™ conçu pour le corps de tondeuse 42A est un équipement converti hors usine disponible en option qui rend le hachage plus pratique dans de nombreuses situations de tonte. En effet, il offre non seulement d’excellentes performances en matière de hachage, mais il permet également de passer facilement au mode d’éjection latérale ou au mode d’ensachage, selon les besoins. Le hachage des brins d’herbe coupée présente notamment les avantages suivants :
Déflecteur MulchControl$^MC^ ouvert
Déflecteur MulchControl™ fermé
L’équipement MulchControl™, de conception simple et innovante, est facile à utiliser et à entretenir :
Lames de tondeuse fournies avec le sac récupérateur d’herbe arrière
Les lames d’ensachage à grande aspiration sont incluses avec la goulotte. Elles offrent un rendement optimum lors de l’ensachage dans des conditions difficiles, comme lorsque l’herbe est humide, dense ou longue :
Des lames de mulching sont incluses avec l’équipement MulchControl. Elles peuvent servir au hachage, à l’éjection latérale et à l’ensachage dans la plupart des conditions.
Tableau d’utilisation des lames de tondeuse
| Mode(s) d’utilisation | Lame de tondeuse |
| Mode de décharge latérale uniquement | Lame de décharge latérale (fournie avec la tondeuse) |
| Mode d’ensachage uniquement | Lame d’ensachage (fournie avec la goulotte du récupérateur d’herbe arrière) |
| Mode de hachage uniquement | Lame de mulching (fournie avec MulchControl™) |
| Décharge latérale et hachage | Lame de mulching (fournie avec MulchControl™) |
| Décharge latérale et ensachage | Lame d’ensachage (fournie avec la goulotte du récupérateur d’herbe arrière) |
| Décharge latérale, hachage et ensachage | Lame de mulching (fournie avec MulchControl™) |
Modèle Z315E équipé d’un récupérateur d’herbe arrière en option
Un système récupération à récupérateur d’herbe arrière à aspiration de 230 L (6,5 bu) est offert en option pour la tondeuse Accel Deep de 107 cm (42 po). Ce système permet de ramasser efficacement les brins d’herbe coupée et les feuilles.
La conception de la trémie, de style moderne, offre un excellent rendement lors de l’ensachage, un fonctionnement plus propre et des sacs faciles à vider :
Plate-forme de conduite Z320M
Plate-forme de conduite Z320R
Les commandes codées par couleur sont faciles à identifier
La plate-forme de conduite est conçue pour le confort de l’utilisateur et la commodité d’utilisation de toutes les commandes :
Siège confortable de la série M
Siège confortable de la série R
Les tondeuses des séries M et R sont dotées d’un siège coupé et cousu avec :
Ressorts de suspension du siège
Avancement/recul du siège
Deux ressorts hélicoïdaux en acier, placés sous le siège, absorbent les chocs sur les terrains accidentés, offrant un plus grand confort. La position avant-arrière du siège peut aussi être modifiée sans outils.
Porte-gobelet
Le porte-gobelet est conçu pour accueillir en toute sécurité les gobelets des tailles les plus courantes
Compartiment de rangement ouvert de la série M
Compartiment de rangement couvert de la série R
Un compartiment de rangement fournit à l’utilisateur un endroit pour ranger son équipement de sécurité, son téléphone portable, etc.
Plate-forme de conduite de la tondeuse Z320M
Plate-forme de conduite de la tondeuse Z320R
La large plate-forme pour pieds du poste de conduite permet à l’utilisateur de rester assis dans une position confortable et sécuritaire :
Exemple d’autocollant de code QR (réponse rapide)
Un autocollant de code QR est apposé sur les tondeuses autoportées John Deere avec un lien vers le site Web de support du propriétaire. L’autocollant est situé sur l’aile arrière, à gauche du fauteuil.
Partie supérieure de la page Web de support du propriétaire
Partie inférieure de la page Web de support du propriétaire
Le site Web de support du propriétaire est formaté pour les téléphones intelligents et disponible sans configuration de compte ni mot de passe. Le code QR comprend le numéro de série de la tondeuse, ce qui permet au site Web de support du propriétaire de fournir un calendrier de maintenance, des pièces de rechange, des colis dadaptation, un guide pratique, des vidéos, des informations sur la garantie et un livret dentretien spécifiques au modèle de tondeuse.
Le site Web de support du propriétaire permet également aux utilisateurs d’acheter des pièces de rechange, de planifier le service du concessionnaire, d’acheter des garanties prolongées et de télécharger l’application Equipment Mobile. L’application Equipment Mobile permet aux utilisateurs de conserver un dossier de service numérique partagé avec leur concessionnaire.
Autocollant d’intervalle d’entretien
Un autocollant d’intervalle d’entretien pratique fournit les renseignements de base sur l’entretien. Il offre une référence rapide permettant de savoir quand effectuer l’entretien recommandé.
Le repose-pieds se déplace facilement pour permettre l’entretien du corps de tondeuse
Le repose-pieds est doté d’une charnière qui permet de le soulever pour faire l’entretien du corps de tondeuse :
Les filtres à carburant et à huile sont remplaçables (illustré sur un modèle Z325E)
Les moteurs sont faciles d’entretien, y compris pour le changement d’huile, du filtre à huile et l’entretien du filtre à air.
Corps de tondeuse Accel Deep™
Accès facile au logement de fusée grâce à un couvercle rabattable
Les corps de tondeuse Accel Deep™ offrent plusieurs caractéristiques qui facilitent leur entretien :
Des points d’arrimage permettent de remorquer la machine facilement et en toute sécurité.
Leviers de commande de déplacement
Leviers de commande de déplacement réglables
Les leviers de commande de déplacement peuvent être réglés à trois hauteurs et onze positions longitudinales différentes :
Réglage du guidage
Les leviers de commande de déplacement sont dotés d’un amortisseur de série qui rend les manœuvres des tondeuses ZTrak™ faciles et confortables :
Le réglage du guidage embarqué, depuis le siège de l’utilisateur est rapide et facile. La clé de 13 mm comprise est utilisée pour régler le guidage et la position des leviers de commande de déplacement.
Panneau de commande (illustré sur un modèle Z315E)
Le panneau de commande de l’utilisateur est facile à utiliser et son emplacement est pratique. Il comporte les commandes et les instruments suivants :
Les leviers de commande du déplacement en position de fonctionnement desserre le frein de stationnement
Le frein de stationnement intégré est automatiquement serré lorsque les leviers de direction sont rangés vers l’extérieur, et il est desserré lorsque les leviers de commande de direction sont placés en position de fonctionnement.
Réglage de la hauteur de relevage/de coupe du corps de tondeuse
Pédale de relevage et réglage de la hauteur de coupe
La pédale de relevage est pratique, car elle permet aussi de lever temporairement le corps de tondeuse au-dessus d’un obstacle durant la tonte.
Interrupteur de prise de force électriquet
Embrayage de prise de force
Un embrayage de prise de force électrique renforcé est commandé à l’aide d’un interrupteur pratique situé sur le tableau de bord. L’embrayage de prise de force est conçu pour résister à un grand nombre de cycles marche-arrêt.
Leviers de commande de déplacement
Les leviers de commande de déplacement sont conçus pour une utilisation facile et confortable.
Un amortisseur adoucit le mouvement des leviers de commande, afin que n’importe quel utilisateur puisse effectuer des virages en douceur et contrôlés.
Roue pivotante avant
Les roues pivotantes avec pneus offrent une conduite en douceur et une direction souple :
L’interrupteur d’interverrouillage est situé sous le siège
Leviers de commande de déplacement tournés vers l’extérieurt
Éclairage à LED
L’éclairage à LED fournit un éclairage supplémentaire, si nécessaire.
Tondeuse ZTrak™ Z315E
Les tondeuses ZTrak™ est conçue autour d’un châssis renforcé en acier formé et soudé qui leur confère solidité et fiabilité. Les grandes roues pivotantes à l’avant et les grandes roues motrices à l’arrière offrent plusieurs avantages au conducteur :
Le poste de conduite est spacieux et dégagé pour un confort maximal, et les commandes sont pratiques à utiliser :

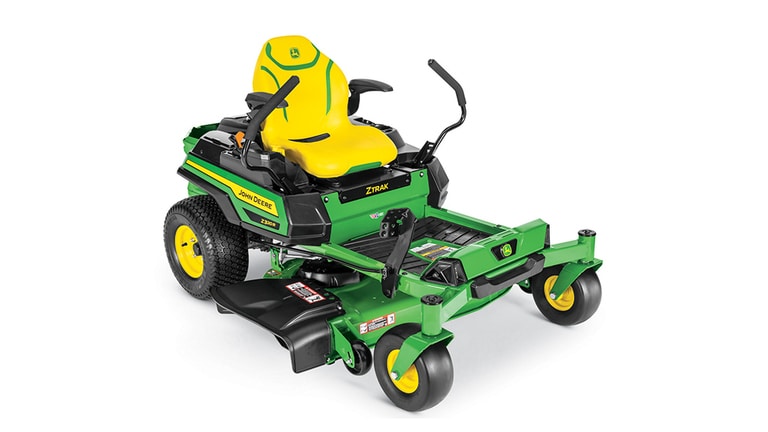

Tondeuse ZTrak™ Z320R
La conception des tondeuses ZTrak™ est fonctionnelle et attrayante pour les propriétaires résidentiels qui accordent de l’importance à l’esthétique du produit ainsi qu’à la facilité et au confort d’utilisation qui découlent d’une conception bien pensée :
Tondeuse Z325E avec plate-forme pour pieds retirée pour montrer le châssis
Le châssis de la tondeuse ZTrak™ est construit à partir de tubes en acier renforcé pour une plus grande durabilité :
Pare-chocs avant
Un pare-choc avant protège l’avant de la tondeuse contre les chocs
Attelage arrière
Un attelage arrière offre une capacité de remorquage :
Transmissions hydrostatiques montées en position basse sur la machine
Transmissions Hydro-Gear
La double transmission utilisée confère aux tondeuses ZTrak™ une marche avant et une marche arrière puissantes et offre une bonne manœuvrabilité :
Les transmissions Hydro-Gear™ sont fiables et durables.
Transmission EZT d’Hydro-Gear
Commande de soupape de débrayage (côté gauche illustré)
Des moyeux à quatre boulons procurent un système de montage des roues fiable et pratique.
Des commandes de soupape de débrayage sont fournies pour chaque transmission et sont situées au-dessus du châssis de la machine, de part et d’autre du moteur :
Hydro-Gear est une marque commerciale d’Hydro-Gear Limited Partnership, AF Holding Company, une société du Delaware et de Danfoss Power Solutions (US) Company, une société du Delaware.
Emplacement du réservoir de carburant
Bouchon de remplissage du réservoir de carburant
Le réservoir de carburant a une contenance de 11 L (3 gal) de carburant. Il est situé sur le côté gauche de la machine, et est peu élevé :
Réservoir de carburant translucide
Un réservoir de carburant translucide indique le niveau de carburant.
Tracteur X350
Tondeuse ZTrak™ électrique Z370R
Maintenez votre équipement John Deere en parfait état de fonctionnement grâce à l’application Equipment Mobile de John Deere. Téléchargez l’application depuis la boutique d’applications de lappareil mobile, puis ajoutez tous vos équipements John Deere en scannant les codes-barres des numéros de série. Une fois votre équipement ajouté, vous pouvez accéder à toutes les informations sur le modèle, le numéro de série et lannée modèle de votre produit en un seul endroit. L’application fournit également des ressources pour la maintenance, les pièces et le support spécifiques à vos numéros de série.
Utilisez l’application Equipment Mobile pour trouver les bonnes pièces
Il est important d’obtenir les bonnes pièces du premier coup. Lorsque vous chargez votre liste d’équipement, Equipment Mobile vous donne les renseignements sur les pièces spécifiques à vos numéros de série. Ceci est utile pour vous et votre concessionnaire John Deere, car certaines pièces peuvent varier selon la plage de numéros de série.
Écran des plans d’entretien
Écran des pièces et notes d’entretien
Equipment Mobile inclut des plans d’entretien complets pour chaque pièce de votre équipement. L’écran des plans d’entretien permet de suivre les tâches terminées, procure un espace pour vos notes et offre un accès aux listes de pièces. Vous pouvez également partager votre plan d’entretien avec votre concession, ce qui permet d’inclure les tâches effectuées par le concessionnaire.
Le livret dentretien dune machine est la ressource privilégiée dans Equipment Mobile. Vous pouvez y lancer des recherches, l’afficher et en télécharger une copie. Le livret dentretien est spécifique aux numéros de série de votre équipement.
Connecteur intelligent
Connecteur intelligent BUC10537, faisceau de câblage et liens torsadés
Un connecteur intelligent relie la tondeuse à l’application Equipment Mobile et transmet les renseignements relatifs à la machine par l’intermédiaire de la technologie sans fil Bluetooth® pour fournir les informations suivantes :
Le connecteur intelligent BUC11960 en option est adapté aux modèles suivants :
Le nombre d’heures de fonctionnement, le niveau de carburant, l’état du contacteur de démarrage et le niveau de la batterie sont mis à jour chaque fois que l’appareil Equipment Mobile est à portée d’une tondeuse avec un connecteur intelligent BUC11960.
Le connecteur intelligent BUC10537 en option est adapté aux modèles suivants :
Le nombre d’heures de fonctionnement, le niveau de carburant, l’état du contacteur de démarrage et le niveau de la batterie sont mis à jour chaque fois que le contacteur de la tondeuse est mis sur marche et que lappareil Equipment Mobile est à portée d’une tondeuse avec un connecteur intelligent BUC10537. Le tracteur X350R ne signale pas le niveau de carburant exact, il indique uniquement si le niveau de carburant de la tondeuse est bas.
Les tondeuses électriques ZTrak Z370R, Z370RS et Z380R incluent le connecteur intelligent comme équipement de série.
Sur les tondeuses électriques ZTrak, le niveau de la batterie, l’état de charge et le nombre d’heures de fonctionnement sont transmis lorsque l’appareil Equipment Mobile est à portée de la tondeuse et que la tondeuse est en marche ou en charge active. Equipment Mobile peut également mettre à jour le logiciel de contrôle pour des tondeuses électriques ZTrak.
Un connecteur intelligent exige l’application Equipment Mobile. L’application Equipment Mobile de John Deere se trouve dans la boutique d’applications de lappareil mobile.
Bluetooth est une marque commerciale de Bluetooth SIG, Inc.
| Spécifications et comparaison | ||||
|---|---|---|---|---|
| John Deere Z320R Tondeuse ZTrak™ avec un corps de 107 cm (42 in) |
| Moteur - Puissance | 21,5 hp 16,0 kW |
|||
|---|---|---|---|---|
| Moteur -Numéro de modèle | FR651V | |||
| Vitesse en marche avant | De 0 à 7 mph De 0 à 11,3 km/h |
|||
| Pneus de roue pivotante avant | 11x6-5 | |||
| Pneus de roues motrices | 18x8,5-8 | |||
| Hauteur du dossier du siège | Dossier haut avec accoudoirs, 20 in. 51 cm |
|||
| Largeur de coupe | Corps de tondeuse Accel Deep™, 42 in. 107 cm |
|||
| Système de hachage | Équipement MulchControl™ en option | |||
| Garantie | Garantie complète de 3 ans ou 200 heures* (*durée limitée aux années ou aux heures d’utilisation, selon la première occurrence, variable en fonction des modèles. Pour plus de détails, consultez la GARANTIE LIMITÉE POUR LES ÉQUIPEMENTS UTILITAIRES ET D’ENTRETIEN DES ESPACES VERTS JOHN DEERE NEUFS sur le site JohnDeere.com ou à l’adresse suivante : JohnDeere.ca/TUWarranty). |
| Puissance | 21,5 hp 16,0 kW |
|||
|---|---|---|---|---|
| Numéro de modèle | FR651V | |||
| Cylindrée | 44,3 cu in. 726 cc |
|||
| Cylindres | 2 cylindres en V | |||
| Lubrification | Pressurisé avec filtre remplaçable, capacité de 2,2 U.S. qt 2,1 L |
|||
| Type | Soupape en tête | |||
| Batterie | 12 V 300 CCA |
|||
| Étrangleur/accélération | Leviers distincts | |||
| Méthode de refroidissement | Air | |||
| Contenance du réservoir de carburant | 3,0 U.S. gal. 11,4 L |
|||
| Jauge à carburant | Réservoir translucide |
| Système hydraulique double | Hydro-Gear EZT-C avec des essieux de 2,5 cm (1 po) | |||
|---|---|---|---|---|
| Pompes hydrauliques | ||||
| Moteurs-roues |
| Vitesse en marche avant | De 0 à 7 mph De 0 à 11,3 km/h |
|||
|---|---|---|---|---|
| Vitesse en marche arrière | De 0 à 3,5 mph De 0 à 5,6 km/h |
|||
| Commande de vitesse et de direction | Levier double | |||
| Réglage des commandes | 3 hauteurs, 11 positions |
| Bâti | Tubes renforcés de 6 cm (2,5 po) x 5 cm (2 po) à l’avant et de 4 cm (1,5 po) x 5 cm (2 po) sur les côtés | |||
|---|---|---|---|---|
| Apprêt/peinture | Enduit de type E/poudre | |||
| Pneus de roue pivotante avant | 11x6-5 | |||
| Roulements de roue pivotante avant | Roulements à billes étanches | |||
| Pneus de roues motrices | 18x8,5-8 | |||
| Compteur d’heures | Oui | |||
| Étiquette d’intervalle d’entretien | Oui | |||
| Espace de rangement | Couvercle de série | |||
| Porte-gobelet | Oui | |||
| Capacité maximale de remorquage | 250 lb 113 kg |
| Hauteur du dossier du siège | Dossier haut avec accoudoirs, 20 in. 51 cm |
|||
|---|---|---|---|---|
| Réglage longitudinal | 2,9 in. 7 cm |
|||
| Suspension du siège | À deux ressorts |
| Type | Pédale de relevage | |||
|---|---|---|---|---|
| Hauteur de coupe de la tondeuse | De 1,25 à 4,5 in. De 3 à 11 cm |
|||
| Accroissements de la hauteur de coupe | 0,25 in. 0,64 cm |
|||
| Hauteur de coupe prédéterminée | Oui |
| Largeur de coupe | Corps de tondeuse Accel Deep™, 42 in. 107 cm |
|||
|---|---|---|---|---|
| Type | Éjection latérale | |||
| Matériau du corps de tondeuse | 12 gauge 0,105 in. 2,7 mm |
|||
| Système d’entraînement de la tondeuse | Courroie trapézoïdale |
| Type | Électrique, 105 lb-ft 142 Nm |
|||
|---|---|---|---|---|
| Entraînement | Courroie trapézoïdale |
| Empattement | 49,4 in. 1 255 mm |
|||
|---|---|---|---|---|
| Longueur hors tout | 75,4 in. 1 915 mm |
|||
| Largeur sans tondeuse | 43,3 in. 1 100 mm |
|||
| Largeur avec tondeuse | 50,4 in. 1 280 mm |
|||
| Largeur avec tondeuse (déflecteur relevé pour l'entreposage) | 46,5 in. 1 180 mm |
|||
| Hauteur | 43,3 in. 1 100 mm |
|||
| Poids | 572 lb 260 kg |
| Arceau de sécurité | Non | |||
|---|---|---|---|---|
| Limite de fonctionnement en pente | 13 degrés; 10 degrés avec système de récupération | |||
| Commande type homme mort | Oui | |||
| Verrouillage du frein de stationnement | Oui | |||
| Vidéo opérateur | Oui, en ligne |
| Remarque 1 | Les corps de tondeuse durables Accel Deep™ sont fabriqués en acier d’épaisseur 12 avec des roues de tondeuse à double ancrage | |||
|---|---|---|---|---|
| Remarque 2 | Changez facilement la hauteur de coupe de 3 cm (1,25 po) à 11 cm (4,5 po) à l’aide de la pédale de relevage et de la molette de hauteur de coupe | |||
| Remarque 3 | Le frein de stationnement intégré est automatiquement serré lorsque les leviers de direction sont rangés vers l’extérieur | |||
| Garantie | Garantie complète de 3 ans ou 200 heures* (*durée limitée aux années ou aux heures d’utilisation, selon la première occurrence, variable en fonction des modèles. Pour plus de détails, consultez la GARANTIE LIMITÉE POUR LES ÉQUIPEMENTS UTILITAIRES ET D’ENTRETIEN DES ESPACES VERTS JOHN DEERE NEUFS sur le site JohnDeere.com ou à l’adresse suivante : JohnDeere.ca/TUWarranty). |
| Système de hachage | Équipement MulchControl™ en option | |||
|---|---|---|---|---|
| Tapis de sol en caoutchouc | De série | |||
| Pare-soleil | En option | |||
| Pulvérisateur porté | Non disponible | |||
| Housse pour l'entreposage | En option | |||
| Colis de projecteurs | De série | |||
| Système de récupération | Système de récupération (MCS) à deux sacs, de type « couper et jeter », 6,5 bu 229 L |
| Emplacement de fabrication | Greeneville, Tennessee, États-Unis | |||
|---|---|---|---|---|
| Date de collecte | Le 3 octobre 2022 |
