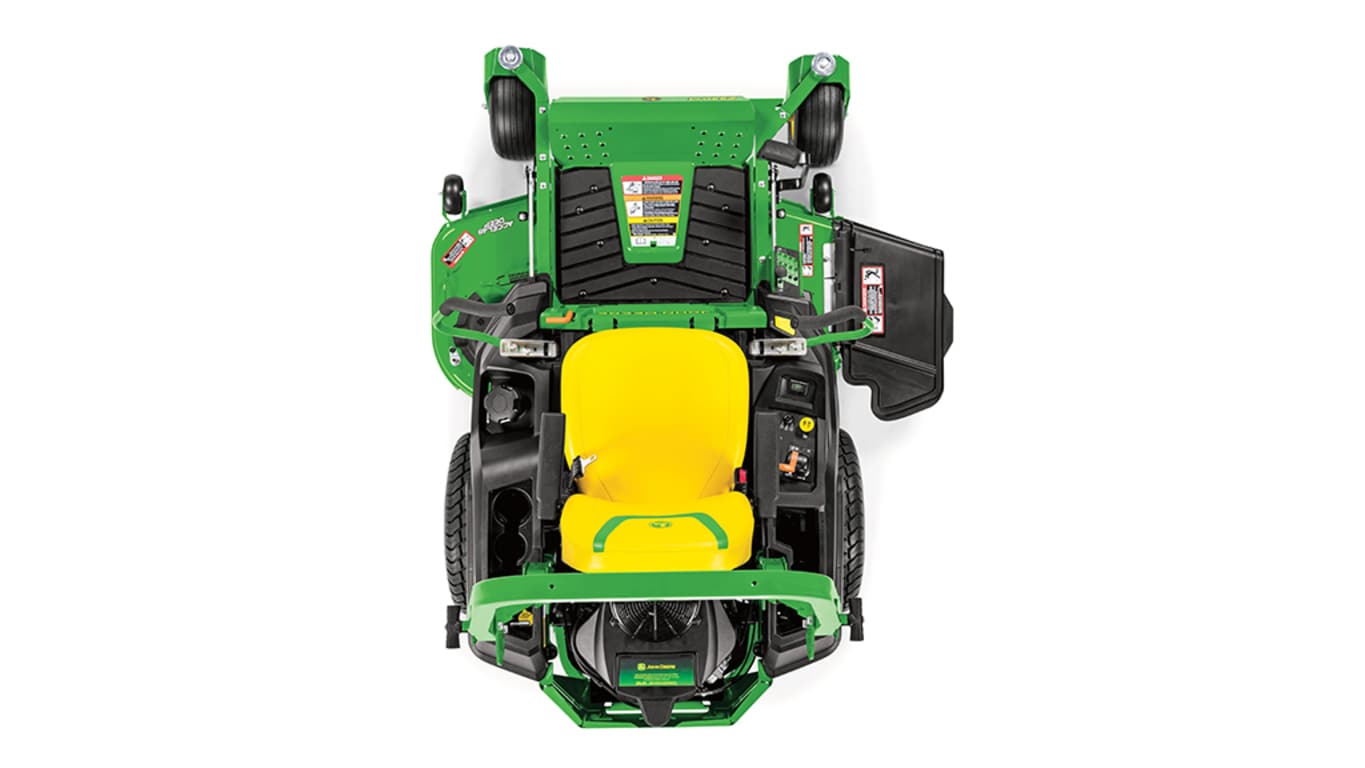

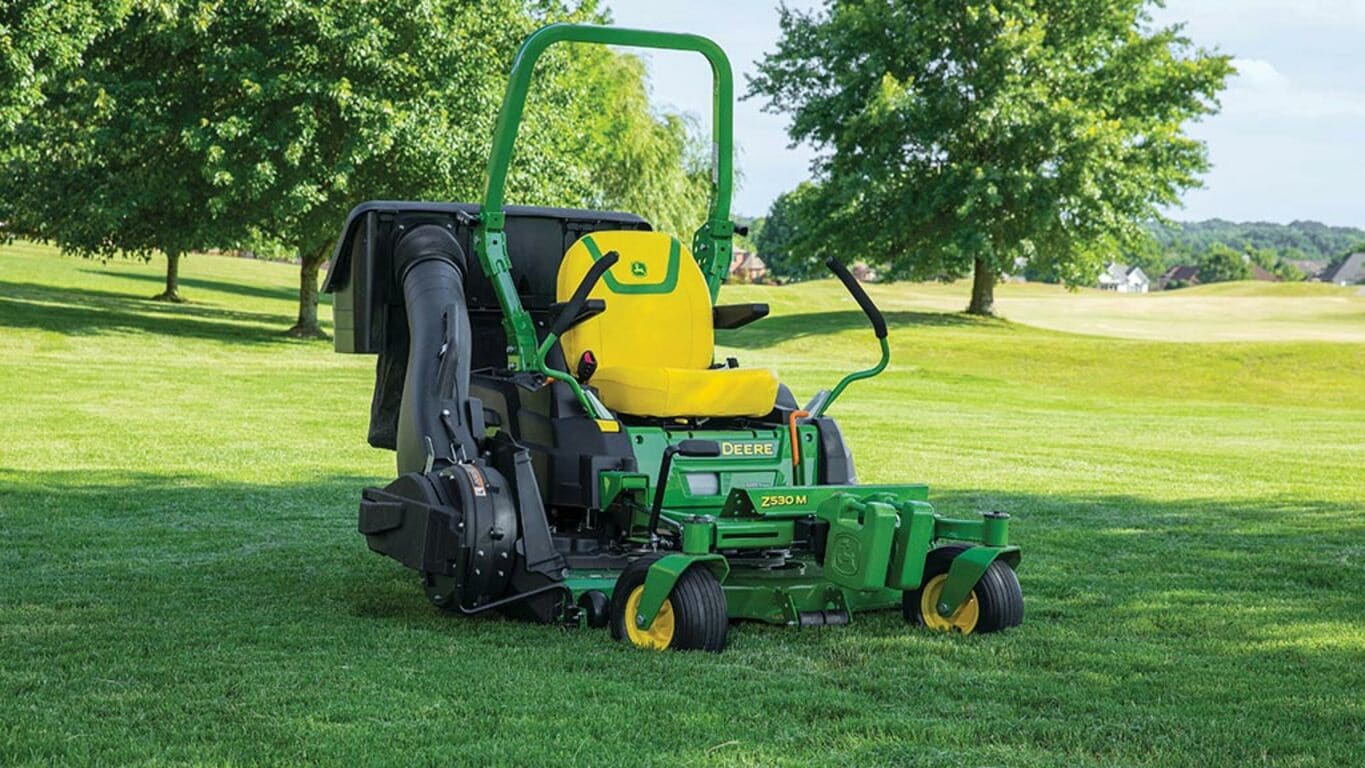

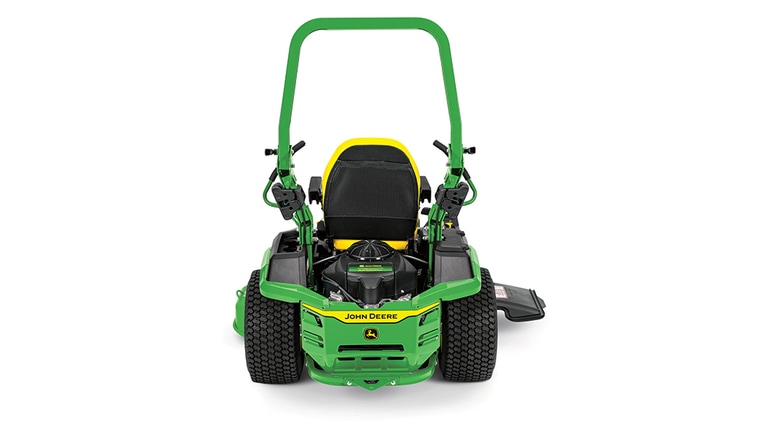

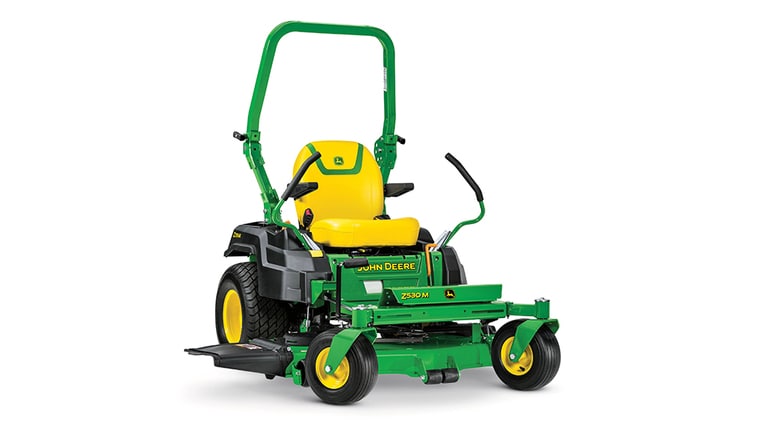

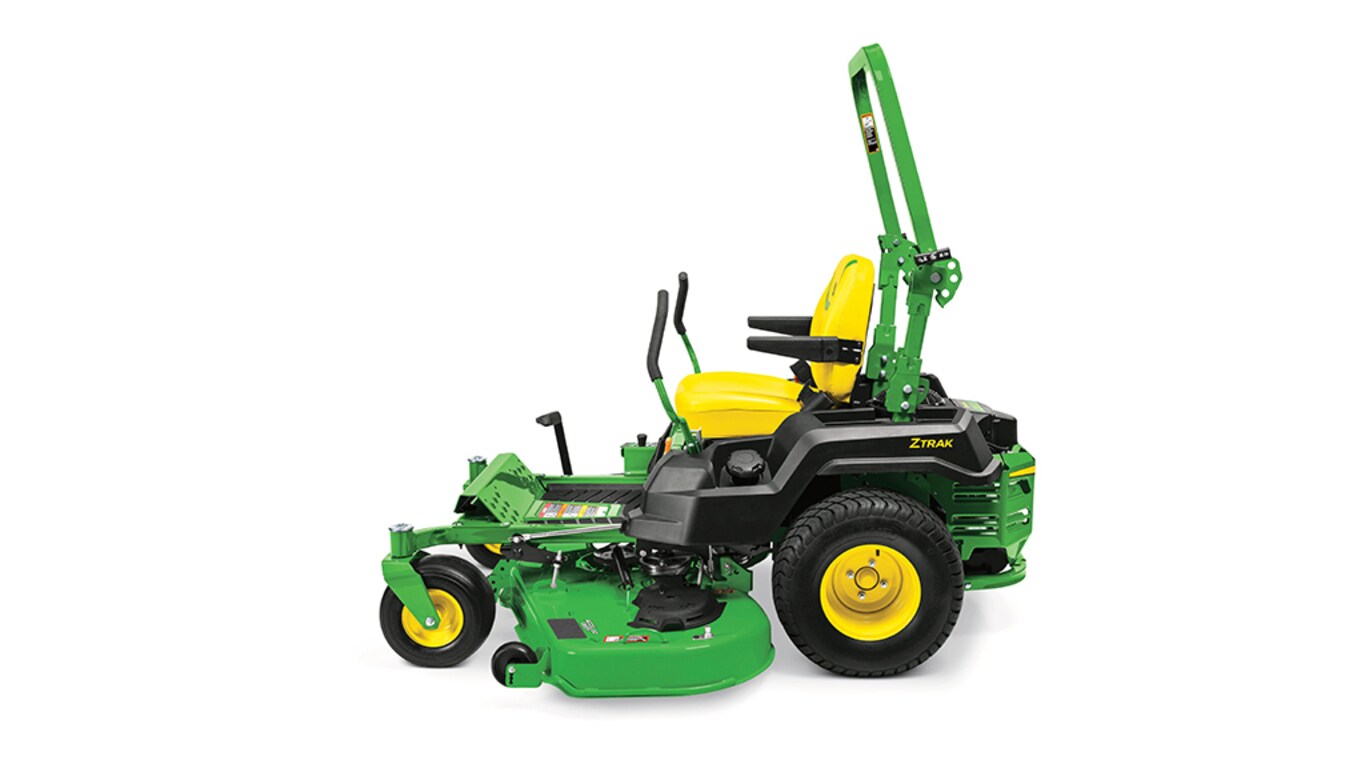

Tondeuses ZTrak™ de la série Z500 | Corps de tondeuse Z530M de 122 cm (48 po)

Barre d'accessoire - Pare-chocs arrière - Z500 - 5630GXBUC10851

Pare-chocs arrière

Pare-chocs arrière avec attelage (vendu séparément) sur le modèle Z500

Le pare-chocs arrière disponible en option se boulonne au châssis tubulaire de la tondeuse ZTrak™ pour fournir un soutien solide :

Protection de l’arrière de la tondeuse ZTrak™
Nécessaire pour l’installation du système de récupération

Boîte à outils - Z500 - 5630GXBUC10859

Ensemble de boîte à outils (illustré sur la Z515E)

L’ensemble de boîte à outils permet un accès facile aux petits outils à main ainsi que leur remisage pratique :

Montage sur le bras de chasse de roue avant gauche
Compatible avec les modèles Z515E, Z530M, Z530R et Z545R uniquement

Chargeur et mainteneur de charge de batterie - 5630GXTY25866

Chargeur de batterie

Ce chargeur et mainteneur de charge de batterie de 1,5 ampère est complètement automatique et charge en toute sécurité les batteries des tracteurs de pelouse et jardin, des véhicules récréatifs ainsi que les batteries à décharge poussée et la plupart des autres batteries exigeant des périodes de remisage prolongées. Il est particulièrement utile en hiver, lorsque la machine n’est pas utilisée régulièrement, pour maintenir la charge de la batterie :

Détermine automatiquement si la batterie est de 6 ou de 12 volts et s’ajuste en conséquence.
Aide à garder la batterie en bon état et complètement chargée.
S’allume pour charger la batterie et s’arrête lorsqu’elle est complètement chargée.
Fournit 1,5 ampère pour la recharge des petites batteries en deux à douze heures.
Maintient la charge des grosses batteries.
La protection contre l’inversion de polarité protège la batterie et le chargeur contre les dommages.

Comprend un choix de méthodes de connexions de batteries :

Pinces codées par couleur standard pour un raccordement à n’importe quelle batterie
Câble avec bouchon à débranchement rapide et boucles terminales qui peuvent être boulonnées sur n’importe quelle borne de la batterie et qui se débranchent facilement du chargeur lorsqu’il n’est pas utilisé

Colis de rayage et d'entretien des pelouses pour 48A/54A - 5630GXLP63764

Brosse du kit de rayage

Avant la tonte

Après la tonte

Caractéristiques et avantages

Les propriétaires peuvent désormais obtenir les mêmes résultats que les professionnels.
L’équipement fonctionne très bien avec le concept de tondeuse suspendue.
L’équipement est facile à régler pour varier les hauteurs de tonte.
La brosse s’adapte à différentes conditions de sol et permet à l’utilisateur de manœuvrer librement le véhicule sans endommager le gazon.
La brosse s’adapte aux corps Accel Deep™ de 122 cm (48 po) et de 137 cm (54 po) des tondeuses ZTrak™
La brosse est très économique et très fonctionnelle.

Caractéristiques

Numéro d’article	LP63764
Tondeuses compatibles	Corps Accel Deep™ de 122 cm (48 po) et de 137 cm (54 po) des tondeuses ZTrak™
Temps d’installation	15 minutes
Poids d’expédition	7 kg (15 lb)
Garantie	Garantie de deux ans pour le consommateur

Renseignements de commande

Les clients doivent communiquer avec leur concessionnaire John Deere local pour obtenir des renseignements sur la disponibilité et les prix.

Kit de rayage et d’entretien de pelouse ZTrak™

Numéro de commande : LP63764

Connecteur intelligent de luxe MowerPlus™ - 5630GXBUC10929

Connecteur intelligent de luxe

Le connecteur intelligent de luxe MowerPlus™ de John Deere permet de connecter sans fil certains modèles de tracteurs des séries 100 ou 200 et les tondeuses ZTrak™ de la série Z500 à l’application MowerPlus™ sur téléphone mobile :

Aucun outil n’est nécessaire pour l’installation.
Les instructions détaillées pour la configuration sont comprises.
Le connecteur transmet les informations à l’application MowerPlus™ grâce à la technologie sans fil Bluetooth® lorsque le contacteur de démarrage du tracteur est en marche ou arrêté et que l’application de l’appareil mobile est exécutée à proximité.
Le connecteur sans fil et l’application communiquent entre eux pour fournir des informations utiles.

Voici les fonctionnalités de l’équipement disponibles pour affichage dans l’application MowerPlus™ :

Heures de fonctionnement du moteur du tracteur automatiquement synchronisées dans l’application
Rappels et journal d’entretien dans l’application en fonction des heures de fonctionnement du moteur
Niveau de carburant : même à distance du tracteur, l’application mémorise l’information de la dernière synchronisation, telle que le niveau de carburant.
- En prévision de la tonte du samedi matin, l’utilisateur peut s’assurer que le plein de carburant est fait et que le tracteur est prêt à être utilisé.
Aide pour déterminer le meilleur moment pour la tonte
Conseils d’experts pour l’optimisation avant la tonte
Consignes d’entretien étape par étape

L’utilisateur peut accéder à la boutique d’applications de son appareil mobile pour consulter les nouvelles fonctionnalités de l’application au fur et à mesure qu’elles sont ajoutées.

Grâce aux informations du groupe d’équipements communiquées par le connecteur intelligent, les versions suivantes de l’application pourront offrir des recommandations d’utilisation et des notifications supplémentaires.

Connecteur intelligent, faisceau de câblage et liens torsadés

Une des extrémités du faisceau de câblage de branche sur la jauge à carburant. L’autre extrémité se branche sur le connecteur intelligent et le faisceau de câblage du tracteur. Les tondeuses Z500 viennent avec un connecteur de connexion spécialisé, par conséquent, le nouveau faisceau de câblage n’est pas nécessaire.

Compatibilité et exigences

Le connecteur intelligent de luxe MowerPlus™ (BUC10929) est adapté aux tondeuses ZTrak™ et aux tracteurs de jardin suivants :

Tous les tracteurs S120, S130, S160, S170 et S180
Tracteurs S240 des années-modèles 2021 et ultérieures (numéro de série 880,001-)
Modèles Z515E, Z530M, Z530R et Z545R des années-modèles 2021 et ultérieures (numéro de série 010,001-)

Pour utiliser le connecteur intelligent MowerPlus™, l’application MowerPlus™ doit être installée sur un téléphone mobile. L’application MowerPlus™ de John Deere est téléchargeable à partir de la boutique d’applications de l’appareil mobile.

REMARQUE : L’application MowerPlus™ de John Deere est uniquement disponible en anglais et n’est pas disponible dans tous les pays. Retrouvez les informations de compatibilité des versions des systèmes d’exploitation dans la boutique d’applications de l’appareil mobile.

Bluetooth est une marque commerciale de Bluetooth SIG, Inc.

Kit de cric - Z500 - 5630GXBUC11009

Ensemble de crics en position de rangement

Ensemble de crics à utiliser en position verticale

Le cric permet d’accéder facilement à la partie inférieure de la tondeuse pour les tâches d’entretien ou de remplacement de la lame sur le terrain. L’ensemble contient tout ce qu’il faut pour installer le cric sur l’avant de la tondeuse.

Des trous sont prépercés dans le châssis du véhicule pour faciliter l’installation :

Le cric rend l’entretien de la partie inférieure du corps de tondeuse plus sûr et plus simple.
Assurez-vous que les leviers de mouvement sont en position de stationnement et que les pneus sont bloqués avant l’utilisation.
Placé en position de rangement, le cric peut être transporté sur la machine, prêt à l’emploi dès que nécessaire.
Le cric doit être retiré lorsque l’alourdissement avant, requis pour le système de récupération arrière, est installé ; il n’est donc pas compatible avec un système de récupération.

Kit de récipient à déchets - Z500 - 5630GXBUC10847

Ensemble de récipients à déchets sur le modèle Z515E

Composants de l’ensemble de récipients à déchets

L’ensemble de récipients à déchets permet au conducteur de ramasser les détritus et de les entreposer sur la machine sans avoir besoin de quitter son siège. Il contient tout ce dont vous avez besoin :

Un support de montage pour un seau à déchet de 19 l (5 gal) et un dispositif de ramassage des déchets
Un seau à déchets de 19 l (5 gal)
Dispositif de ramassage des déchets (peut être différent de l’image présentée)

Un support de montage maintient le seau à déchets à distance et est conçu pour être monté du côté opposé à la taille sur la tondeuse :

Solide et durable, il répond aux besoins variés du conducteur
Économies de temps – l’outil de ramassage et le récipient à déchets se situent près du conducteur
Plus besoin de sacs poubelles accrochés à la tondeuse
Il permet d’éloigner les petit débris qui peuvent endommager la tondeuse

Kit d’éclairage à LED - Z500 - 5630GXBUC10986

Éléments de l’ensemble d’éclairage à DEL Z500

Ensemble d’éclairage de série sur le modèle Z545R

L’ensemble d’éclairage comprend un système d’éclairage DEL à quatre points et les éléments d’installation nécessaires pour un éclairage supplémentaire, au besoin.

Porte-outils - Z500 - 5630GXBUC11066

Trousse d’outils de terrain

L’ensemble d’outils de terrain permet de transporter sur la machine des outils de terrain comme un râteau ou une pelle.

Support de montage

L’ensemble comprend un support complet et peut être monté du côté gauche de l’enveloppe du moteur arrière et du châssis de la machine.

Non compatible avec un système de récupération

Remorque en polyéthylène, modèle 10P - 5630GXLPPCT10JD

Chariot utilitaire en polyéthylène 10P

Chaque propriétaire d’un produit de pelouse ou de jardin autoporté John Deere est un client potentiel pour un chariot utilitaire abordable de haute qualité.

Les chariots utilitaires peuvent servir à transporter divers matériaux :

Bois de chauffage
Débris de gazon
Sable
Terre battue
Paillis
Outils de jardin
Plantes et arbustes

Les chariots utilitaires sont conçues, peints et couvertes d'autocollants pour être compatibles avec les autres équipements de John Deere.

Plateau en polymère robuste d'une épaisseur de 6,4 mm (0,25 po.) de 283 l (10 pi³)
À l’épreuve des bosses et de la rouille
Pneus de 15 x 6 sans chambre à air et avec bande de roulement pour gazon pour une traction maximale.
Déchargement aisé mains libres au moyen d'une pédale
Angle de décharge élevé permettant un vidage complet

Une trousse pratique de déversement par pédale au pied, LP48017, qui est maintenant offert de façon standard sur tous les chariots 10P et 17P est disponible pour moderniser les chariots poly existants. Cette trousse permet à l’opérateur de soulever le chariot à deux mains pour le décharger plus facilement et plus rapidement.

Tableau de comparaison des modèles

Comparaison avec des modèles similaires

Modèle	Commander de	Capacité de la caisse (comble)	Épaisseur du matériau	Poids maximal	Compatibilité du véhicule
7P	Order Zone (zone des commandes)	0,20 m³)	Polyéthylène haute densité (HDPE)**	204 kg (450 lb*)	EZtrak™, ZTrak™, séries 100, 200, X300, X500 et X700
8Y	Order Zone (zone des commandes)	0,22 m³)	HDPE**	136 kg (300 lb*) (remorqué)	Séries 100, 200, X300, X500 et X700
10P	Order Zone (zone des commandes)	0,28 m³)	Polypropylène	295 kg (650 lb*)	EZtrak, ZTrak, séries 100, 200, X300, X500 et X700
10PX	Order Zone (zone des commandes)	0,28 m³)	Polypropylène	295 kg (650 lb*)	EZtrak, ZTrak, séries 100, 200, X300, X500 et X700
13	Order Zone (zone des commandes)	0,37 m³)	Acier de calibre 16, 1,5 mm (0,06 po)	454 kg (1 000 lb*)	Séries 100, 200, X300, X500 et X700
16YS	Order Zone (zone des commandes)	0,48 m³)	Polypropylène	363 kg (800 lb), 158 kg (350 lb) lors de l’utilisation de la fonction pivotante pour le bennage*	Séries 100, 200, X300, X500 et X700
17P	Order Zone (zone des commandes)	0,48 m³)	Polypropylène	454 kg (1 000 lb*)	Séries 100, 200, X300, X500 et X700
18	Order Zone (zone des commandes)	0,51 m³)	Acier de calibre 16, 1,5 mm (0,06 po)	454 kg (1 000 lb*)	Séries 100, 200, X300, X500 et X700
21	Order Zone (zone des commandes)	0,59 m³)	Acier de calibre 16, 1,5 mm (0,06 po)	454 kg (1 000 lb*)	Série X700

* La masse totale de la remorque et de la charge utile. Pour un freinage et un fonctionnement corrects, la masse chargée du chariot ne doit jamais excéder la masse du tracteur, ou d’une autre unité de remorquage, plus celle de l’opérateur. La masse chargée de tout équipement remorqué par une tondeuse EZtrak ou ZTrak ne doit pas excéder 113,4 kg (250 lb). La vitesse maximale recommandée pour la remorque utilitaire 21 est de 32,2 km/h (20 mi/h).

** Le polyéthylène haute densité est moulé par compression pour une épaisseur optimale dans toutes les parties et une durabilité maximale.

Spécifications

	7P	8Y	10P	10PX	13	16YS	17P	18	21
Capacité de la caisse
Comble	0,20 m³)	0,22 m³)	0,28 m³)	0,28 m³)	0,37 m³)	0,48 m³)	0,48 m³)	0,51 m³)	0,59 m³)
Ras bord	0,16 m³)	0,19 m³)	0,24 m³)	0,24 m³)	0,28 m³)	0,42 m³)	0,40 m³)	0,42 m³)	0,42 m³)
Poids maximal	204 kg (450 lb*)	136 kg (300 lb*)	295 kg (650 lb*)	295 kg (650 lb*)	454 kg (1 000 lb*)	363 kg (800 lb), 158 kg (350 lb) lors de l'utilisation de la fonction pivotante pour le bennage	454 kg (1 000 lb*)	454 kg (1 000 lb*)	454 kg (1 000 lb*)
Dimensions de la caisse :
Largeur	84 cm (33 po)	85,5 cm (33,68 po)	77 cm (30,3 po)	77 cm (30,3 po)	76,8 cm (30,25 po)	100,3 cm (39,5 po)	100,3 cm (39,5 po)	96,5 cm (38 po)	122 cm (48 po)
Longueur	114 cm (45 po)	114 cm (45 po)	113 cm (44,5 po)	113 cm (44,5 po)	122 cm (48 po)	148,6 cm (58,5 po)	148,6 cm (58,5 po)	122 cm (48 po)	122 cm (48 po)
Profondeur	27 cm (10,5 po)	27,3 cm (10,75 po)	30,5 cm (12 po)	30,5 cm (12 po)	30,5 cm (12 po)	39,4 cm (15,5 po)	39,4 cm (15,5 po)	45,7 cm (18 po)	27,9 cm (11 po)
Construction de la caisse	Moulée	Moulée	Moulée	Moulée	Soudée	Moulée	Moulée	Soudée	Boulonnée
Matériau	Polyéthylène haute densité (HDPE)**	HDPE** avec inhibiteur de UV	Polypropylène	Polypropylène	Acier de calibre 16, 1,5 mm (0,06 po)	Polypropylène	Polypropylène	Acier de calibre 16, 1,5 mm (0,06 po)	Acier de calibre 16, 1,5 mm (0,06 po)
Hayon arrière	Aucun, incliné	Aucun, incliné	Aucun, incliné	Aucun, incliné	Articulé	Aucun, incliné	Aucun, incliné	Articulé	Amovible, basculant
Pneumatiques	2 épaisseurs	---	2 épaisseurs	2 épaisseurs	2 épaisseurs	4 épaisseurs	4 épaisseurs	4 épaisseurs	2 épaisseurs
Dimensions	13x4-6	13x4-6	15x6,00-6	15x6,00-6	15x6,00-6	16x6,50-8	16x6,50-8	16x6,50-8	20x10,00-8
Dessin de sculpture	Gazon	À crampons	Gazon	Gazon	Gazon	Gazon	Gazon	Gazon	Gazon
Pression de gonflage recommandée	207 kPa (30 lb/po²)	207 kPa (30 lb/po²)	97 kPa (14 lb/po²)	97 kPa (14 lb/po²)	97 kPa (14 lb/po²)	241 kPa (35 lb/po²)	193 kPa (28 lb/po²)	193 kPa (28 lb/po²)	70 kPa (10 lb/po²)
Coussinets de roues	Acier/Oilite	Aucune	Acier/Oilite	Acier/Oilite	Acier/Oilite	Acier/Oilite	Acier/Oilite	Acier/Oilite	Roulements à billes à double étanchéité
Raccords de graissage sur roues	Oui	Aucune	Oui	Oui	Oui	Oui	Oui	Oui	Aucune
Diamètre de l’essieu	1,905 cm (0,75 po)	1,905 cm (0,75 po)	1,905 cm (0,75 po)	1,905 cm (0,75 po)	1,905 cm (0,75 po)	1,905 cm (0,75 po)	1,905 cm (0,75 po)	2,54 cm (1 po)	2,54 cm (1 po)
Garde au sol	14,3 cm (5,62 po)	13,3 cm (5,25 po)	16,5 cm (6,5 po)	16,5 cm (6,5 po)	16,5 cm (6,5 po)	36,2 cm (14,25 po)	36,2 cm (14,25 po)	17,8 cm (7 po)	21 cm (8,25 po)
Largeur hors tout	86,4 cm (34 po)	85,5 cm (33,68 po)	96,5 cm (38 po)	96,5 cm (38 po)	96,5 cm (38 po)	100,3 cm (39,5 po)	100,3 cm (39,5 po)	96,5 cm (38 po)	122 cm (48 po)
Goupille d’attelage	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort
Angles de vidange	55 degrés	55 degrés	56 degrés	180 degrés	31 degrés	46 degrés	46 degrés	35 degrés/40 degrés	35 degrés/40 degrés
Poids maximal de la flèche d’attelage	45,4 kg (100 lb)	45,4 kg (100 lb)	31,75 kg (70 lb)	31,75 kg (70 lb)	45,4 kg (100 lb)	22 kg (50 lb)	45,4 kg (100 lb)	45,4 kg (100 lb)	45,4 kg (100 lb)
Poids d’expédition, avec la boîte	31 kg (68 lb)	29,5 kg (65 lb)	35,8 kg (79 lb)	91 lb) (41,3 kg)	49,9 kg (110 lb)	---	47,6 kg (105 lb)	77,1 kg (170 lb)	109 kg (240 lb)
Poids net	29 kg (65 lb)	25 kg (55 lb)	32,7 kg (72 lb)	84 lb) (38 kg)	47,6 kg (105 lb)	47 kg (103 lb)	47,6 kg (105 lb)	68 kg (150 lb)	99,8 kg (220 lb)

*Poids total du chariot et de la charge utile. Pour un freinage et un fonctionnement corrects, la masse chargée du chariot ne doit jamais excéder la masse du tracteur, ou d’une autre unité de remorquage, plus celle de l’opérateur. La masse chargée de tout équipement remorqué par une tondeuse EZtrak ou ZTrak ne doit pas excéder 113,4 kg (250 lb).

** Le polyéthylène haute densité est moulé par compression pour une épaisseur optimale dans toutes les parties et une durabilité maximale.

Compatibilité et exigences relatives au tracteur

Chariots utilitaires

Le tableau ci-dessous montre la compatibilité du véhicule.

Un X indique que la remorque peut être utilisée avec l’unité de traction.

Modèle	7P	8Y	10P	10PX	13	16YS	17P	18	21
EZtrak Z225, Z235, Z245, Z255, Z425, Z435, Z445, Z465, Z625, Z645, Z655, Z665 ZTrak Z335E, Z355E, Z335M, Z345M, Z345R, Z355R, Z375R, Z525E, Z535M, Z540M, Z535R, Z540R, Z720E, Z735E, Z730M, Z735M, Z740R	X		X	X
L100, L108, L110, L111, L118, L120, L130 102, 115, 125, 135, 145, 155C, 190C, LA100, LA110, LA120, LA130, LA140, LA150, LA105, LA115, LA125, LA135 LE, LA135 SE, LA145, LA155, LA165, LA175, D100, D105, D110, D120, D125, D130, D140, D150, D155, D160, D170, E100, E110, E120, E130, E140, E150, E160, E170, E180, S100, S110, S120, S130, S140, S160, S170, S180	X	X	X	X	X	X	X	X
S220, S240	X	X	X	X	X	X	X	X
LT150, LT160, LT180, LT190, LTR180	X	X	X	X		X	X
LX280, LX280AWS, LX289	X	X	X	X		X	X
X300, X300R, X304, X310, X320, X324, X340, X360, X330, X350, X350R, X354, X370, X380, X384, X390, X394	X	X	X	X	X	X	X	X
SST15, SST16, SST18	X	X	X	X
G110	X	X	X	X	X	X	X
GT235, GT245	X	X	X	X	X	X	X
GX255, GX335, GX345, GX355	X	X	X	X	X	X	X
X500, X520, X530, X534, X540 X570, X580, X584, X590	X	X	X	X	X	X	X	X
X465, X475, X485, X495, X575, X585, X595	X	X	X	X	X	X	X	X	X
X700, X720, X724, X728, X729, X740, X744, X748, X749 X710, X730, X734, X738, X739, X750, X754, X758	X	X	X	X	X	X	X	X	X

Renseignements de commande
Veuillez communiquer avec votre concessionnaire John Deere local pour obtenir des renseignements sur la disponibilité et les prix.

Chariot utilitaire en polyéthylène 10P
Numéro de commande : LPPCT10JD

Oilite est une marque de commerce de Beemer Precision Incorporated.

Remorque en polyéthylène, modèle 7P - 5630GXLP21935

Chariot utilitaire en polyéthylène 7P

Chaque propriétaire d’un produit de pelouse ou de jardin autoporté John Deere est un client potentiel pour un chariot utilitaire abordable de haute qualité. Les chariots utilitaires peuvent être utilisés pour transporter une variété de matériaux, y compris le bois de chauffage, les débris de pelouse, du sable, de la terre battue, du paillis, des outils de jardin, des plantes et des buissons.

Les chariots utilitaires sont conçus, peints et couverts d'autocollants pour être compatibles avec d’autres équipements John Deere.

Chariot utilitaire en polyéthylène 7P

Le chariot comporte une caisse de luxe moulée en polyéthylène haute densité.
Processus de moulage par compression permettant au polyéthylène d'atteindre son épaisseur maximale à tous les endroits, pour une durabilité et une robustesse supérieures.
Le polyéthylène ne rouillera pas, ne se déformera pas et conservera sa belle apparence neuve plus longtemps.
Des gaines de tuteur de 2 x 5 cm (0,75 x 2 po) sont moulées dans la pièce pour faciliter l’ajout de rallonges latérales.
Deux rainures verticales moulées de 2 cm (0,75 po), de chaque côté facilitent l'utilisation de séparateurs pour diviser la caisse en deux ou en trois compartiments.
Les nervures dans le fond de la caisse la rendent plus robuste et empêcheront l’utilisateur de heurter les boulons avec sa pelle, lorsqu’il videra le chariot.
La conception inclinée du hayon facilitera le vidage de la caisse, aucun hayon à desserrer ni à enlever.
Style compatible avec les autres équipements de John Deere.
Les pneus ont un profil gazon pour offrir une portance et un amortissement des chocs optimaux et réduire la résistance au roulement.

Spécifications

	7P	8Y	10P	10PX	13	16YS	17P	18	21
Capacité de la caisse
Comble	0,20 m³)	0,22 m³)	0,28 m³)	0,28 m³)	0,37 m³)	0,48 m³)	0,48 m³)	0,51 m³)	0,59 m³)
Ras bord	0,16 m³)	0,19 m³)	0,24 m³)	0,24 m³)	0,28 m³)	0,42 m³)	0,40 m³)	0,42 m³)	0,42 m³)
Poids maximal	204 kg (450 lb*)	136 kg (300 lb*)	295 kg (650 lb*)	295 kg (650 lb*)	454 kg (1 000 lb*)	363 kg (800 lb), 158 kg (350 lb) lors de l'utilisation de la fonction pivotante pour le bennage	454 kg (1 000 lb*)	454 kg (1 000 lb*)	454 kg (1 000 lb*)
Dimensions de la caisse :
Largeur	84 cm (33 po)	85,5 cm (33,68 po)	77 cm (30,3 po)	77 cm (30,3 po)	76,8 cm (30,25 po)	100,3 cm (39,5 po)	100,3 cm (39,5 po)	96,5 cm (38 po)	122 cm (48 po)
Longueur	114 cm (45 po)	114 cm (45 po)	113 cm (44,5 po)	113 cm (44,5 po)	122 cm (48 po)	148,6 cm (58,5 po)	148,6 cm (58,5 po)	122 cm (48 po)	122 cm (48 po)
Profondeur	27 cm (10,5 po)	27,3 cm (10,75 po)	30,5 cm (12 po)	30,5 cm (12 po)	30,5 cm (12 po)	39,4 cm (15,5 po)	39,4 cm (15,5 po)	45,7 cm (18 po)	27,9 cm (11 po)
Construction de la caisse	Moulée	Moulée	Moulée	Moulée	Soudée	Moulée	Moulée	Soudée	Boulonnée
Matériau	Polyéthylène haute densité (HDPE)**	HDPE** avec inhibiteur de UV	Polypropylène	Polypropylène	Acier de calibre 16, 1,5 mm (0,06 po)	Polypropylène	Polypropylène	Acier de calibre 16, 1,5 mm (0,06 po)	Acier de calibre 16, 1,5 mm (0,06 po)
Hayon arrière	Aucun, incliné	Aucun, incliné	Aucun, incliné	Aucun, incliné	Articulé	Aucun, incliné	Aucun, incliné	Articulé	Amovible, basculant
Pneumatiques	2 épaisseurs	---	2 épaisseurs	2 épaisseurs	2 épaisseurs	4 épaisseurs	4 épaisseurs	4 épaisseurs	2 épaisseurs
Dimensions	13x4-6	13x4-6	15x6,00-6	15x6,00-6	15x6,00-6	16x6,50-8	16x6,50-8	16x6,50-8	20x10,00-8
Dessin de sculpture	Gazon	À crampons	Gazon	Gazon	Gazon	Gazon	Gazon	Gazon	Gazon
Pression de gonflage recommandée	207 kPa (30 lb/po²)	207 kPa (30 lb/po²)	97 kPa (14 lb/po²)	97 kPa (14 lb/po²)	97 kPa (14 lb/po²)	241 kPa (35 lb/po²)	193 kPa (28 lb/po²)	193 kPa (28 lb/po²)	70 kPa (10 lb/po²)
Coussinets de roues	Acier/Oilite	Aucune	Acier/Oilite	Acier/Oilite	Acier/Oilite	Acier/Oilite	Acier/Oilite	Acier/Oilite	Roulements à billes à double étanchéité
Raccords de graissage sur roues	Oui	Aucune	Oui	Oui	Oui	Oui	Oui	Oui	Aucune
Diamètre de l’essieu	1,905 cm (0,75 po)	1,905 cm (0,75 po)	1,905 cm (0,75 po)	1,905 cm (0,75 po)	1,905 cm (0,75 po)	1,905 cm (0,75 po)	1,905 cm (0,75 po)	2,54 cm (1 po)	2,54 cm (1 po)
Garde au sol	14,3 cm (5,62 po)	13,3 cm (5,25 po)	16,5 cm (6,5 po)	16,5 cm (6,5 po)	16,5 cm (6,5 po)	36,2 cm (14,25 po)	36,2 cm (14,25 po)	17,8 cm (7 po)	21 cm (8,25 po)
Largeur hors tout	86,4 cm (34 po)	85,5 cm (33,68 po)	96,5 cm (38 po)	96,5 cm (38 po)	96,5 cm (38 po)	100,3 cm (39,5 po)	100,3 cm (39,5 po)	96,5 cm (38 po)	122 cm (48 po)
Goupille d’attelage	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort	Pince à goupille/ressort
Angles de vidange	55 degrés	55 degrés	56 degrés	180 degrés	31 degrés	46 degrés	46 degrés	35 degrés/40 degrés	35 degrés/40 degrés
Poids maximal de la flèche d’attelage	45,4 kg (100 lb)	45,4 kg (100 lb)	31,75 kg (70 lb)	31,75 kg (70 lb)	45,4 kg (100 lb)	22 kg (50 lb)	45,4 kg (100 lb)	45,4 kg (100 lb)	45,4 kg (100 lb)
Poids d’expédition, avec la boîte	31 kg (68 lb)	29,5 kg (65 lb)	35,8 kg (79 lb)	91 lb) (41,3 kg)	49,9 kg (110 lb)	---	47,6 kg (105 lb)	77,1 kg (170 lb)	109 kg (240 lb)
Poids net	29 kg (65 lb)	25 kg (55 lb)	32,7 kg (72 lb)	84 lb) (38 kg)	47,6 kg (105 lb)	47 kg (103 lb)	47,6 kg (105 lb)	68 kg (150 lb)	99,8 kg (220 lb)

*Poids total du chariot et de la charge utile. Pour un freinage et un fonctionnement corrects, la masse chargée du chariot ne doit jamais excéder la masse du tracteur, ou d’une autre unité de remorquage, plus celle de l’opérateur. La masse chargée de tout équipement remorqué par une tondeuse EZtrak ou ZTrak ne doit pas excéder 113,4 kg (250 lb).

** Le polyéthylène haute densité est moulé par compression pour une épaisseur optimale dans toutes les parties et une durabilité maximale.

Roues

Roue d'un chariot utilitaire 7P

Les roues sont montées sur un essieu monobloc solide pour la durabilité.

Les coussinets de roue en fer et Oilite® avec embouts de graissage fournissent une lubrification pour une utilisation durable.

Les pneus offrent les avantages suivants :

Bonne portance
Résistance minimale au roulement
Amortissement des chocs

Hayon incliné

Hayon incliné pour faciliter le vidage

La conception inclinée du hayon facilitera le vidage de la caisse; aucun hayon à desserrer ni à enlever.

Attelage de tracteur

Attelage de tracteur à goupille-ressort

Une goupille d’attelage de grand diamètre offre beaucoup de force :

Une fixation simple et rapide à l’attelage du tracteur
La goupille-ressort assure que le maintien de la goupille

Loquet d'inclinaison

Un verrouillage de benne à ressort facile à utiliser permet d’incliner la caisse pour faciliter le vidage. Le grand angle de déversement facilite le vidage du chariot.

Tableau de comparaison des modèles

Comparaison avec des modèles similaires

Modèle	Commander de	Capacité de la caisse (comble)	Épaisseur du matériau	Poids maximal	Compatibilité du véhicule
7P	Order Zone (zone des commandes)	0,20 m³)	Polyéthylène haute densité (HDPE)**	204 kg (450 lb*)	EZtrak™, ZTrak™, séries 100, 200, X300, X500 et X700
8Y	Order Zone (zone des commandes)	0,22 m³)	HDPE**	136 kg (300 lb*) (remorqué)	Séries 100, 200, X300, X500 et X700
10P	Order Zone (zone des commandes)	0,28 m³)	Polypropylène	295 kg (650 lb*)	EZtrak, ZTrak, séries 100, 200, X300, X500 et X700
10PX	Order Zone (zone des commandes)	0,28 m³)	Polypropylène	295 kg (650 lb*)	EZtrak, ZTrak, séries 100, 200, X300, X500 et X700
13	Order Zone (zone des commandes)	0,37 m³)	Acier de calibre 16, 1,5 mm (0,06 po)	454 kg (1 000 lb*)	Séries 100, 200, X300, X500 et X700
16YS	Order Zone (zone des commandes)	0,48 m³)	Polypropylène	363 kg (800 lb), 158 kg (350 lb) lors de l’utilisation de la fonction pivotante pour le bennage*	Séries 100, 200, X300, X500 et X700
17P	Order Zone (zone des commandes)	0,48 m³)	Polypropylène	454 kg (1 000 lb*)	Séries 100, 200, X300, X500 et X700
18	Order Zone (zone des commandes)	0,51 m³)	Acier de calibre 16, 1,5 mm (0,06 po)	454 kg (1 000 lb*)	Séries 100, 200, X300, X500 et X700
21	Order Zone (zone des commandes)	0,59 m³)	Acier de calibre 16, 1,5 mm (0,06 po)	454 kg (1 000 lb*)	Série X700

* La masse totale de la remorque et de la charge utile. Pour un freinage et un fonctionnement corrects, la masse chargée du chariot ne doit jamais excéder la masse du tracteur, ou d’une autre unité de remorquage, plus celle de l’opérateur. La masse chargée de tout équipement remorqué par une tondeuse EZtrak ou ZTrak ne doit pas excéder 113,4 kg (250 lb). La vitesse maximale recommandée pour la remorque utilitaire 21 est de 32,2 km/h (20 mi/h).

** Le polyéthylène haute densité est moulé par compression pour une épaisseur optimale dans toutes les parties et une durabilité maximale.

Compatibilité et exigences relatives au tracteur

Chariots utilitaires

Le tableau ci-dessous montre la compatibilité du véhicule.

Un X indique que la remorque peut être utilisée avec l’unité de traction.

Modèle	7P	8Y	10P	10PX	13	16YS	17P	18	21
EZtrak Z225, Z235, Z245, Z255, Z425, Z435, Z445, Z465, Z625, Z645, Z655, Z665 ZTrak Z335E, Z355E, Z335M, Z345M, Z345R, Z355R, Z375R, Z525E, Z535M, Z540M, Z535R, Z540R, Z720E, Z735E, Z730M, Z735M, Z740R	X		X	X
L100, L108, L110, L111, L118, L120, L130 102, 115, 125, 135, 145, 155C, 190C, LA100, LA110, LA120, LA130, LA140, LA150, LA105, LA115, LA125, LA135 LE, LA135 SE, LA145, LA155, LA165, LA175, D100, D105, D110, D120, D125, D130, D140, D150, D155, D160, D170, E100, E110, E120, E130, E140, E150, E160, E170, E180, S100, S110, S120, S130, S140, S160, S170, S180	X	X	X	X	X	X	X	X
S220, S240	X	X	X	X	X	X	X	X
LT150, LT160, LT180, LT190, LTR180	X	X	X	X		X	X
LX280, LX280AWS, LX289	X	X	X	X		X	X
X300, X300R, X304, X310, X320, X324, X340, X360, X330, X350, X350R, X354, X370, X380, X384, X390, X394	X	X	X	X	X	X	X	X
SST15, SST16, SST18	X	X	X	X
G110	X	X	X	X	X	X	X
GT235, GT245	X	X	X	X	X	X	X
GX255, GX335, GX345, GX355	X	X	X	X	X	X	X
X500, X520, X530, X534, X540 X570, X580, X584, X590	X	X	X	X	X	X	X	X
X465, X475, X485, X495, X575, X585, X595	X	X	X	X	X	X	X	X	X
X700, X720, X724, X728, X729, X740, X744, X748, X749 X710, X730, X734, X738, X739, X750, X754, X758	X	X	X	X	X	X	X	X	X

Renseignements de commande

Communiquez avec votre concessionnaire John Deere local pour obtenir des renseignements sur la disponibilité et les prix.

Chariot utilitaire en polyéthylène 7P
Numéro de commande : LP21935

Oilite est une marque de commerce de Beemer Precision, Incorporated.

Repose-pied (jeu de 2) - 5630GXBUC10332

Z700E avec repose-pieds en position inclinée

Z700E avec repose-pieds en position horizontale

Z515E avec repose-pieds installés

Repose-pieds uniquement

Les repose-pieds sont un équipement de série sur les tondeuses ZTrak™ Z740R, Z530R et Z545R et offerts en option comme kit d’adaptation sur :

Modèles ZTrak™ Z500 séries E et M
Modèles ZTrak™ Z700 séries E et M
Tondeuses ZTrak™ Z300 des années modèle 2023 et ultérieures

Ils offrent à l’utilisateur plus d’options de positionnement des pieds :

Des trous de montage sont prépercés sur le repose-pieds pour favoriser l’installation.
Les repose-pieds du modèle Z700 peuvent être réglés dans deux positions différentes, horizontale et inclinée, pour offrir différents positionnements du pied pendant le fonctionnement.
Les repose-pieds des modèles Z300 et Z500 ne peuvent être installés qu’en position horizontale.
Les repose-pieds servent également de poignées pour retirer et repositionner la plate-forme pour pieds.

Support de taille-bordure - Z500 - 5630GXBUC10952

Support de taille-bordure installé sur le modèle Z515E

Supports principal et secondaire

L’ensemble avec support de coupe-bordures est conçu pour transporter un coupe-bordures sur la machine. Il est conçu pour s’adapter à la plupart des coupe-bordures à arbre droit. Le support principal s’adapte parfaitement au-dessus de l’aile droite et le support secondaire se monte sur le bras de la chasse de roue du côté de l’éjection de la machine. Des sangles en caoutchouc sont fournies pour bien fixer le coupe-bordures. Le support n’est pas compatible avec un système de récupération complet.

Corps de tondeuse	Modèles	Mulching (en option)	Système de récupération (en option)
Accel Deep™ de 122 cm (48 po) (48A)	Z530M	Système MulchControl™	Système Power Flow™ à deux sacs de 230 L (6,5 bu)
Accel Deep™ de 137 cm (54 po) (54A)	Z515E, Z530M	Système MulchControl™	Système Power Flow™ à deux sacs de 230 L (6,5 bu)
Accel Deep™ de 152 cm (60 po) (60A)	Z515E, Z530M	Système MulchControl™	Non disponible

Modèle	Hauteur maximale du cadre de sécurité en position complètement relevée
Z515E, Z530R	70,1 po (178 cm)
Z530R, Z545R	70,7 po (179,6 cm)

Moteur - Puissance	24 hp 17,9 kW
Moteur -Numéro de modèle	FR730V
Vitesse en marche avant	0-8 mph 0-12,9 km/h
Pneus de roue pivotante avant	13x6.5-6
Pneus de roues motrices	22x9.5-10
Hauteur du dossier du siège	Dossier haut avec accoudoirs et ComfortGlide™, 20 in. 50,8 cm
Largeur de coupe	Corps de tondeuse Accel Deep™, 48 in. 122 cm Corps de tondeuse Accel Deep™, 54 in. 137 cm Corps de tondeuse Accel Deep™, 60 in. 152 cm
Système de hachage	Équipement MulchControl™ disponible en option, 48 in. 122 cm Équipement MulchControl™ disponible en option, 54 in. 137 cm Équipement MulchControl™ disponible en option, 60 in. 152 cm
Garantie	Garantie complète de 4 ans ou 300 heures* (*durée limitée aux années ou aux heures d’utilisation, selon la première occurrence, variable en fonction des modèles. Pour plus de détails, consultez la GARANTIE LIMITÉE POUR LES ÉQUIPEMENTS UTILITAIRES ET D’ENTRETIEN DES GAZONS JOHN DEERE NEUFS sur le site JohnDeere.com ou à l’adresse JohnDeere.ca/TUWarranty.)
Battery
Charger

Puissance	24 hp 17,9 kW
Numéro de modèle	FR730V
Cylindrée	44,3 cu in. 726 cc
Cylindres	2 cylindres en V
Lubrification	Pressurisé avec filtre remplaçable, capacité de 2 U.S. qt 1,9 L
Type	Soupape en tête
Batterie	12 V 300 CCA
Étrangleur/accélération	Leviers de commande distincts
Méthode de refroidissement	Air
Contenance du réservoir de carburant	4,5 U.S. gal. 17 L
Jauge à carburant	Jauge électrique et jauge visuelle de niveau de carburant

Système hydraulique double	Tuff Torq™ TZT7-U avec essieux de 25 mm (1 po)
Pompes hydrauliques
Moteurs-roues
Battery
Charger
Transmission

Type	Électrique, 105 lb-ft 142,4 Nm
Entraînement	Courroie trapézoïdale

Empattement	49,2 in. 1 250 mm
Longueur hors tout	76,9 in. 1 953 mm
Largeur sans tondeuse	46,6 in. 1 184 mm
Largeur avec tondeuse	48A : 62,8 in. 1 595 mm 54A : 68,6 in. 1 742 mm 60A : 73,4 in. 1 864 mm
Largeur avec tondeuse (déflecteur relevé pour l'entreposage)	48A : 53,9 in. 1 370 mm 54A : 59,7 in. 1 517 mm 60A : 65,6 in. 1 667 mm
Hauteur	Arceau de sécurité (ROPS) replié : 48,6 in. 1 235 mm Arceau de sécurité en position relevée : 71,1 in. 1 806 mm
Poids	Avec tondeuse et carburant, 48A, 772 lb 351 kg Avec tondeuse et carburant, 54A, 780 lb 355 kg Avec tondeuse et carburant, 60A, 788 lb 358 kg

Arceau de sécurité	Oui
Limite de fonctionnement en pente	15 degrés, 10 degrés avec système de récupération (MCS)
Commande type homme mort	Oui
Verrouillage du frein de stationnement	Oui
Vidéo opérateur	Oui

Emplacement de fabrication	Greeneville, Tennessee, États-Unis
Date de collecte	1er décembre 2021

Tondeuse ZTrak™ avec un corps de 122 cm (48 po)Z530M

PARTAGER

Caractéristiques

Siège confortable

Suspension du siège

Repose-pieds (de série sur la série R, en option sur les séries E et M)

Compartiment de rangement et porte-gobelet

Port de charge 12 V

La console de contrôle comprend une jauge de carburant facile à lire

Fenêtre de niveau de carburant et bouchon de remplissage

Relevage du corps de tondeuse et hauteur de coupe

Dispositif de réglage de la hauteur de coupe et loquet de transport

Leviers de direction réglables

Réglage du guidage

Frein de stationnement

Système d’interverrouillage de sécurité

Compatibilité

Productivité – accélère le travail

Propreté : à la fois pour la tondeuse et l’utilisateur

La durabilité supérieure est intégrée à la conception

Polyvalence : il est facile de passer du mode de décharge latérale aux modes mulching et d’ensachage

Option MulchControl™

Fonctionnement du système MulchControl™

Récupérateur d’herbe arrière Power Flow™ de 230 L (6,5 bu) (non disponible pour les corps de tondeuse de 152 cm [60 po])

Contenance en carburant de 17 L (4,5 gal) pour des temps de tonte prolongés

Éclairages avant et latéraux (en option sur les modèles Z515E et Z530M)

Bâti en acier formé et soudé

Attelage arrière (en option pour les modèles Z515E et Z530M)

Grosses roues pivotantes avant pour une conduite en douceur

Grands pneus arrière

Leviers de direction réglables

Les codes de réponse rapide (QR) sont un lien vers les pages Web contenant des renseignements pour les propriétaires

Entretien du moteur

Entretien de la tondeuse

Réglage du guidage

Garantie

Aperçu

Avantages

Détails supplémentaires

Spécifications et comparaison

Ajouter un modèle

Caractéristiques clés

Moteur

Groupe motopropulseur

Vitesse de déplacement

Châssis

Siège

Système de relevage

Corps de tondeuse

Prise de force (PDF)

Dimensions

Fonctionnement

Remarques de l’acheteur

Accessoires en option

Renseignements suppl&#233;mentaires

Offres et rabais

Offres et rabais

TCA/TAP de 1,9 % pendant 36 mois†

15 % de rabais sur les accessoires†

15 % DE RABAIS† sur une sélection d’accessoires pour tondeuse

Accessoires et instruments

Corps de tondeuse

MCS Chutes

MCS Hoppers

MCS Power Flow Blowers

Miscellaneous

Caractéristiques et avantages

Renseignements de commande

Compatibilité et exigences

Tableau de comparaison des modèles

Spécifications

Compatibilité et exigences relatives au tracteur

Spécifications

Roues

Hayon incliné

Attelage de tracteur

Loquet d'inclinaison

Tableau de comparaison des modèles

Compatibilité et exigences relatives au tracteur

Renseignements de commande

Renseignements supplémentaires
