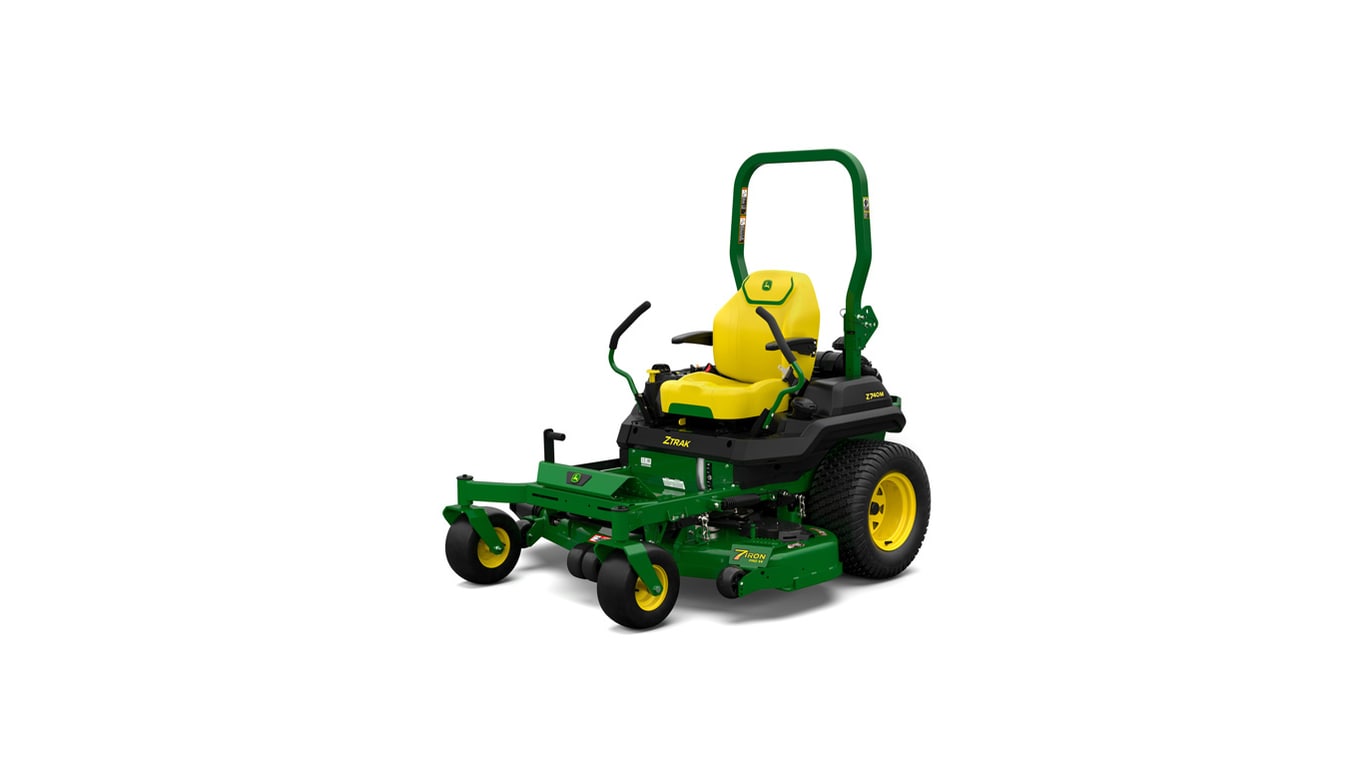

Z700 Tondeuses ZTrak™ deTondeuses ZTrak™ de la série Z700 | Corps de tondeuse Z720E de 48, 54 ou 60 po | John Deere CAla série | 48 Z720E-, 54 ou 60 pouces. Plateforme

Moteur à deux cylindres en V, fluide et puissant, avec un très bon rendement et une longue durée d’utilisation

Moteur de 23 HP (17,2 kW)

Caractéristiques clés du moteur :

Il offre une puissance de 23 HP (17,2 kW).
Le moteur à grande cylindrée de 726 cm³ (44,3 po³) assure un couple exceptionnel.
Sa conception à deux cylindres en V à 90 degrés facilite les démarrages, fournit une puissance et une performance excellentes ainsi qu’un fonctionnement fluide.
Le modèle du moteur est le FR691V.
De nombreuses caractéristiques de qualité sont comprises.
- Les chemises de cylindre en fonte offrent une surface résistante à l’usure, prolongeant la durée d’utilisation du moteur.
- Les soupapes en V en tête assurent une respiration plus efficace du moteur pour maximiser la puissance et l’économie de carburant.
- La commande de décompression automatique assure un démarrage facile.
- Le carburateur à aération interne maintient un mélange air/carburant correct et minimise les émissions.
- Le solénoïde d’arrêt de carburant permet d’empêcher toute arrivée de carburant excessif dans le système d’échappement qui entraînerait un auto-allumage lors de l’arrêt.

Tube de contrôle du niveau/de remplissage et de vidange d’huile

Protecteur de ventilateur de la hacheuse de débris du moteur

Le système de graissage pressurisé offre une grande quantité d’huile aux éléments en mouvement du moteur afin d’assurer un fonctionnement sûr et une longue durée de vie :
- La vidange d’huile ne nécessitant pas d’outils est pratique à utiliser.
- Un tube de vidange flexible peut être placé au-dessus d’une cuvette de vidange pour éviter les déversements d’huile.
- Le filtre à huile remplaçable garde l’huile plus propre pour une plus longue durée d’utilisation du moteur et augmente la durée entre chaque changement d’huile.
La crépine de hacheuse à graminées rotative en métal garantit la propreté des ailettes du moteur en retenant les débris et en réduisant la taille des matériaux qui passent au travers afin qu’ils traversent les ailettes du moteur sans rien endommager.
- Le garant empêche l’entrée de gros débris et protège le ventilateur en rotation.

Couvercle du filtre à air relevable facile d’entretien

Élément filtrant à air interchangeable

Le filtre à air multi-étape nettoie en profondeur l’air d’admission du moteur.
- Le couvercle se relève pour faciliter l’entretien du filtre.
L’allumage électronique permet des démarrages rapides.

Capacité de carburant de 30,3 l (8 gal) pour des temps de tonte plus longs

Jauge à carburant visuelle et facile à contrôler

Grand orifice de remplissage de carburant et goulotte de remplissage de carburant inclinée

Le réservoir de carburant de grande capacité est facile à remplir et un indicateur de niveau de carburant pratique est fourni :

Peut contenir 30 l (8 gal) de carburant pour réduire le temps nécessaire aux remplissages
Contrôle facile du niveau de carburant dans le réservoir grâce à la jauge visuelle située à l’avant de la machine
Large diamètre de remplissage de carburant de 8,9 cm (3,5 po) pour un remplissage plus facile et une réduction du risque d’éclaboussure
L’emplacement dédié au remplissage de carburant est situé dans une partie basse, facile d’accès pour le conducteur.

John Deere recommande d’utiliser un stabilisateur de carburant dans l’essence. Voir Protecteur de carburant pour moteurs à essence (237 ml, 8 oz) pour plus d’information.

Garant arrière du moteur

Un garant arrière du moteur protège le moteur et procure plus de robustesse et d’intégrité au véhicule.
Un alternateur à volant-moteur procure suffisamment de capacité pour recharger rapidement la batterie et alimenter les accessoires électriques, comme les phares.
- Capacité de 20 ampères
- Régulé afin de maintenir la pleine charge de la batterie sans risque de surcharge

John Deere recommande d’utiliser un stabilisateur de carburant dans l’essence. Voir Protecteur de carburant pour moteurs à essence (237 ml [8 oz]) pour plus d’information.

Les corps de tondeuse PRO grand débit (HC) offrent une qualité de coupe et une polyvalence supérieures.

Z720E avec corps de tondeuse HC PRO de 137 cm (54 po)

Z735E avec corps de tondeuse HC PRO de 1152 cm (60 po)

Chaque tondeuse de la série Z700 ZTrak™ est équipée d’un corps de tondeuse PRO grand débit (HC) de 122 cm (48 po), 137 cm (54 po) ou 152 cm (60 po).

Compatibilité du tondeuse/véhicule

Corps de tondeuse de grand débit	Modèle ZTrak
	Z720E	Z735E	Z730M	Z735M	Z740R	Z740R avec technologie de pneu Tweel®
Grand débit PRO de 122 cm (48 po)	X			X	X
Grand débit PRO de 137 cm (54 po)	X		X	X	X	X*
Grand débit PRO de 152 cm (60 po)	X	X	X	X	X	X*

*Non compatible avec le système de récupération

Conception à corps profond

Corps profond et à haut plat

Conception à corps de tondeuse profond

Le corps de tondeuse est de conception profonde :

Fabriqué en acier lourd de calibre 9 de 3,8 mm (0,15 po).
- Minimise le nombre de soudures nécessaires
- A une face inférieure lisse pour réduire l’accumulation de produit
La conception de corps profonde offre un excellent débit d’air afin que les gros volumes de matière soient traités rapidement et efficacement.
Une ouverture d’éjection plus large et plus haute assure une dispersion uniforme des brins d’herbe coupée pour une apparence soignée impeccable dans toutes les conditions de travail.
Le déflecteur en plastique durable étend uniformément les brins d’herbe coupée sur la pelouse. Articulé, il peut être relevé pour minimiser l’espace de stockage requis.
Les fusées forgées à froid de 25,4 mm (1 po) ont subi un traitement thermique, ce qui leur assure une grande robustesse. Elles sont supportées par des roulements à billes.
Des galets avant de série et deux roues-guides à double ancrage garantissent un travail de tonte uniforme et réduisent le risque de dégâts.
- Réglable pour différentes hauteurs de coupe
Le bord avant du corps est relevé au-dessus de la surface de la lame afin de permettre une coupe uniforme de l’herbe haute.
Le chevauchement des lames est supérieur à celui de bon nombre de corps classiques, ce qui assure une coupe plus propre.
La tondeuse peut éjecter latéralement, déchiqueter ou ramasser du matériel, sauf si une Z740R équipée de pneus Tweel n’est pas compatible avec un système de ramassage de matériel.

Réglage du niveau de la tondeuse

Le réglage du niveau du corps et le réglage de l’angle de coupe sont possibles aux quatre points de montage de la tondeuse.

Bord d’attaque renforcé

Bord d’attaque renforcé du corps de tondeuse

Renfort/barre d’usure de la faucheuse sur le côté de la garniture

Les barres d’armature en acier sont soudées sur le bord avant et le côté de garniture du corps de tondeuse :

Renforce le corps pour réduire les risques de dommages causés par des obstructions
Augmentation de l’épaisseur du matériau pour une plus longue durée de vie du corps

La durabilité supérieure est intégrée à la conception

Poche profonde pour moyeux de corps de tondeuse

Couvercle de moyeu rabattable

Le corps de tondeuse est doté de poches profondes et solides pour maintenir les lames alignées, même après des années d’utilisation intensive :

Les nervures formées sur la coque lui confèrent une robustesse accrue.
Le boîtier de l’arbre en aluminium a une base de 20 cm (8 po) pour une plus grande solidité.

Les couvercles de moyeux relevables facilitent le nettoyage de la zone du moyeu.

Rouleaux et roues

Roue-guides et rouleaux-guides centraux de la tondeuse droite

Tondeuse-guide gauche avec roue-guide

Roues-guides avant et latérale à double ancrage :

Permet une tonte plus uniforme et réduit le risque de dégazonnement
Réglable pour différentes hauteurs de coupe

Marche soudée

Marche d’utilisateur soudée sur le corps de tondeuse

Une marche soudée permanente est située dans le coin avant gauche du corps de tondeuse :

Facilite l’accès au poste de conduite
Offre une bonne surface de préhension pour le pied de l’utilisateur

Accessoire MulchControl™ en option

L’accessoire MulchControl fait du hachage le mode de choix dans de nombreuses situations de tonte. En effet, non seulement il offre un excellent rendement en matière de hachage, mais il permet également de passer facilement au mode d’éjection latérale ou d’ensachage, selon les besoins.

Le hachage des brins d’herbe coupée présente notamment les avantages suivants :

Une pelouse magnifique
Aucun brin d’herbe coupée projeté sur le conducteur, les allées ou les plates-bandes
Diminution de l’engrais nécessaire
Élimination de l’effort nécessaire au ramassage des brins d’herbe coupée

Fonctionnement de l’accessoire MulchControl

Illustration du déflecteur MulchControl ouvert

Illustration du déflecteur MulchControl fermé

L’accessoire MulchControl, de conception simple et innovante, est facile à utiliser et à entretenir :

L’accessoire MulchControl inclut des déflecteurs permettant de réguler la circulation des brins d’herbe coupée sous le corps de tondeuse.
- La partie gauche du corps de tondeuse est complètement fermée et optimisée pour le hachage ; le hachage a donc lieu même lorsque la tondeuse est en mode d’éjection latérale.
- Les déflecteurs autour des lames centrales et de droite sont optimisés pour le hachage lorsque le déflecteur d’éjection est fermé.
L’accessoire comprend également des lames de hachage.

La poignée MulchControl est utilisée pour contrôler le déflecteur.

Déflecteur MulchControl fermé

Poignée MulchControl en position fermée

La poignée MulchControl se trouve sur le dessus du corps de tondeuse et sert à ouvrir ou à fermer le déflecteur d’éjection.

Le conducteur doit donc descendre de la tondeuse pour engager ou désengager le mode de hachage.
L’accessoire MulchControl convient aux situations suivantes :
- Pour les conducteurs qui procèdent habituellement au hachage de l’herbe, mais qui veulent passer au mode d’éjection latérale si l’herbe est trop longue
- Pour les conducteurs qui utilisent habituellement l’éjection latérale, mais qui souhaitent pouvoir fermer la goulotte afin de réduire la quantité de brins d’herbe coupée
- Pour les conducteur qui procèdent toujours au hachage sur une pelouse principale, mais qui ont souvent recours à l’éjection latérale sur des pelouses secondaires
- Pour les conducteurs qui procèdent à l’ensachage des brins d’herbe coupée, mais qui veulent tondre le plus longtemps possible avant de devoir vider les sacs

L’accessoire MulchControl permet au conducteur de décider du traitement de l’herbe coupée. Le conducteur bénéficie donc de tous les avantages du hachage et peut facilement passer à l’éjection latérale ou à l’ensachage au besoin.

Limites du système MulchControl

En mode d’éjection latérale, l’accessoire MulchControl continue de hacher environ le tiers de l’herbe coupée. Par conséquent, il s’agit d’un mode de hachage partiel. Ce mode peut être avantageux durant l’éjection latérale de l’herbe coupée ou l’ensachage, car il réduit le volume d’herbe rejetée. Néanmoins, il présente parfois des inconvénients dans les cas suivants :

Lorsque l’herbe est coriace, comme le gazon de Manille et l’herbe des Bermudes dans le Sud des États-Unis
Lorsque l’herbe est humide ou très longue, ce qui est fréquent dans la région du Pacifique nord-ouest des États-Unis
Lorsqu’il est souhaitable de débarrasser le plus possible la pelouse des brins d’herbe coupée en optimisant l’ensachage

Compatibilité

MulchControl est un accessoire installé sur le terrain et compatible avec les corps de tondeuse HC PRO de 122 cm (48 po), 137 cm (54 po) et 152 cm (60 po) disponibles pour les tondeuses ZTrak de la série Z700.

Système de récupération de série Z700 ZTrak 229 l (6,5 boisseaux) en option

Trémie de 230 l (6,5 bu) et lest inclus (goulotte, soufflante et barre d’attelage vendus séparément)

Trémie arrière de 230 l (6,5 bu), goulotte, barre d’attelage et soufflante

Le système de récupération arrière de 230 l (6,5 boisseaux) récupère efficacement l’herbe coupée par les corps de tondeuse de 122, 137 ou 152 cm (48, 54 ou 60 po) :

La trémie, la barre d’attelage et le pare-chocs, le ventilateur Power Flow™ et les composants de la goulotte sont commandés séparément pour constituer un système de récupération complet.
Un support de poids et quatre masses de 8,2 kg (18 lb) pour la pose à l’avant du véhicule sont inclus afin de contrebalancer le poids du bac de ramassage. Pour un alourdissement approprié avec système de récupération complet :

Quatre poids sont requis sur une ZTrak de série Z700 équipée d’un corps de tondeuse de 122 cm (48 po).
Trois poids sont requis sur une ZTrak de série Z700 équipée d’un corps de tondeuse de 137 cm (54 po).
Deux poids sont requis sur une ZTrak de série Z700 équipée d’un corps de tondeuse de 152 cm (60 po).

Retrait du sac de la trémie de 230 l (6,5 boisseaux)

La conception de cette trémie assure un ensachage efficace, un fonctionnement propre et un vidage facile des sacs :

Les deux sacs durables ont une généreuse capacité combinée de 230 l (6,5 boisseaux).
Les sacs s’enlèvent facilement quand vient le temps de les vider.
L’herbe s’écoule facilement par la goulotte, ce qui réduit le risque d’obstruction.
- La goulotte et le ventilateur Power Flow doivent être commandés séparément.
Des lames de tondeuse standard sont utilisées pour l’ensachage.
La gaine d’extraction d’air dirige l’air de l’arrière de la trémie vers le sol pour un fonctionnement plus propre.
Un loquet pratique facilite l’ouverture et la fermeture de la trémie.

REMARQUE : La trémie, le ventilateur Power Flow, la goulotte et la barre d’attelage appropriés sont requis et commandés séparément.

Caractéristiques

Capacité	6,5 boisseaux (230 l)
Matériaux :
Haut de trémie	Polypropylène à haute résistance aux chocs
Goulotte	Polyéthylène
Boîtier de ventilateur	Nylon
Ventilateur	Polyéthylène à très haute masse moléculaire (UHMW)
Sacs	Polyester
Remplissage	Directement dans les sacs pour une vidange au sol, dans une remorque ou dans des doublures en plastique
Diamètre du ventilateur	13 po (33 cm)
Largeur du ventilateur	2,75 po (7 cm)
Nombre de pales de ventilateur	Quatre

REMARQUE : Les accessoires MulchControl et les composants du système de récupération ne sont pas inclus dans l’équipement de base d’une machine ZTrak série Z700 et doivent être commandés séparément.

Tweel est une marque commerciale de Compagnie Générale des Etablissements Michelin SCA.

Le poste de conduite est réglable pour profiter d’un plus grand confort.

Poste de conduite

Zone de conduite entièrement réglable

Le poste de conduite est conçu pour offrir un confort de conduite supérieur à de nombreux utilisateurs différents :

Plate-forme pour pieds réglable
- Espace généreux pour les jambes offrant plus de confort pendant la conduite
Position du siège, accoudoirs et suspension réglables pour convenir à de nombreux utilisateurs.
- Configuré pour la taille et le poids du conducteur
Leviers de commande du mouvement réglables
- Positionnement supérieur et inférieur combiné à une inclinaison vers l’avant et vers l’arrière offrant plus d’espace pour les jambes et les mains.

Plate-forme pour pieds réglable

Plate-forme pour pieds large

La plate-forme pour pieds réglable à trois positions en instance de brevet permet au conducteur de régler rapidement la position pour plus de confort :

Chaque conducteur peut régler facilement et sans outils la position de la plate-forme pour pieds afin de bénéficier de la position la mieux adaptée.
- Plage de réglage de 5,1 cm (2 po)
Le poste de conduite de grande taille offre une large gamme de positions pour les pieds.

Siège réglable

Siège avec accoudoirs réglables

Levier de réglage de l’avancement du siège

Le siège rembourré profond combiné à des accoudoirs, un avancement et des ressorts de suspension réglables optimise le confort de l’utilisateur :

Siège à dossier haut de 53,3 cm (21 po) avec accoudoirs réglables et réglage longitudinal de 10,2 cm (4 po).
Le levier de réglage du siège est situé sur le bord avant du siège pour faciliter l’utilisation depuis la position assise.

Ressorts de siège en position arrière

Ressorts de siège en position avant

Deux ressorts en acier placés sous le siège absorbent les chocs lors des déplacements sur des surfaces cahoteuses pour garantir une conduite en douceur :

Quatre positions du ressort du siège à ajuster en fonction du poids et des préférences de l’utilisateur.
La position arrière peut plutôt convenir aux utilisateurs plus lourds et plus grands et la position plus avancée aux utilisateurs plus légers et plus courts.
Les ressorts en acier longs de 10,2 cm (4 po) ont beaucoup de débattement pour assurer une conduite plus douce.

Loquet de siège à ressort

Le siège est maintenu fermement en place pour le confort et la sécurité du conducteur, mais il est facile à soulever si nécessaire :

Un loquet à ressort verrouille le siège vers le bas lorsqu’il est abaissé.
Le siège est facile à déverrouiller et à relever pour accéder aux ressorts réglables du siège.

Des informations supplémentaires au sujet du siège sont disponibles sur : Siège de haute qualité avec accoudoirs réglables et ressorts pour plus de confort

Leviers de direction réglables

Leviers de direction utilisés

Leviers de direction illustrés en position de fonctionnement

Les leviers de direction réglables sont conçus pour le confort de l’utilisateur et la facilité de contrôle de la vitesse et de la direction du véhicule.

Réglage de la hauteur du levier de direction, basse

Réglage de la hauteur du levier de direction, haute

Les leviers de direction offrent 18 positions différentes afin de satisfaire aux préférences du conducteur en ce qui concerne la position des mains et l’espace pour les jambes.

Compartiment de rangement et porte-gobelet

Porte-gobelet de luxe avec espace pour la poignée du gobelet

Espace de rangement protégé illustré avec couvercle de batterie retiré

Aspect pratique pour le conducteur grâce au porte-gobelet de luxe et aux espaces de rangement faciles d’accès.

Le porte-gobelet offre un espace adapté pour un gobelet muni d’une large poignée.
L’espace de rangement couvert sous le panneau d’accès à la batterie offre une protection pour les objets importants.

Siège de haute qualité avec accoudoirs réglables et ressorts pour plus de confort

Siège avec accoudoirs

Levier de réglage de l’avancement du siège

Le siège rembourré profond combiné à des accoudoirs, un avancement et des ressorts de suspension réglables optimise le confort de l’utilisateur :

Siège à dossier haut de 53,3 cm (21 po) avec accoudoirs réglables et réglage longitudinal de 10,2 cm (4 po)
Levier de réglage du siège situé sur le bord avant du siège pour faciliter l’utilisation depuis la position assise

Accoudoir en position relevée

Bouton de réglage de l’inclinaison de l’accoudoir

Les accoudoirs peuvent être relevés pour faciliter l’entrée et la sortie de la machine.

Le réglage en continu de l’angle de l’accoudoir s’effectue à l’aide d’une vis à molette facile à utiliser.

Ressorts de siège en position arrière pour les utilisateurs plus lourds

Ressorts de siège en position avant pour les utilisateurs plus légers

Deux ressorts en acier placés sous le siège absorbent les chocs lors des déplacements sur des surfaces cahoteuses pour garantir une conduite en douceur :

Quatre positions du ressort du siège à ajuster en fonction du poids et des préférences de l’utilisateur.
La position arrière peut convenir aux utilisateurs plus lourds et plus grands et la position avant aux utilisateurs plus légers et plus courts.
Les ressorts longs de 10,2 cm (4 po) ont beaucoup de débattement pour assurer une conduite plus douce.

Loquet de siège à ressort

Le siège est maintenu fermement en place, mais il est facile à soulever si nécessaire :

Un loquet à ressort verrouille le siège vers le bas lorsqu’il est abaissé.
Le siège est facile à déverrouiller et à relever pour accéder aux ressorts réglables du siège.

Plate-forme pour pieds à trois positions, réglable pour s’adapter aux différentes tailles d’utilisateurs

Tondeuse ZTrak™ Z720E illustrée

Tondeuse ZTrak Z720E illustrée

Une conception ergonomique et des composants de qualité professionnelle conviennent à une grande variété d’utilisateurs et de conditions :

Le poste de conduite confortable et les commandes pratiques permettent d’optimiser l’expérience du conducteur.
Le poste de conduite de grande taille offre une large gamme de positions pour les pieds.

Des fonctions réglables personnalisent l’expérience de tonte pour chaque utilisateur. L’une de ces caractéristiques est la plate-forme pour pieds.

Plate-forme de conduite conçue pour être ajustable et confortable

Poste de conduite

Plate-forme pour pieds à trois positions pour le confort de l’utilisateur, position arrière

La plate-forme pour pieds réglable à trois positions en instance de brevet permet au conducteur de régler rapidement la position pour plus de confort :

Chaque conducteur peut régler facilement et sans outils la position de la plate-forme pour pieds afin de bénéficier de la position optimale.
Plage de réglage de 5,1 cm (2 po) par pas de 2,5 cm (1 po) disponible.

Plate-forme pour pieds réglable, position avant

Plate-forme pour pieds réglable, position centrale

Les utilisateurs de petite taille peuvent être plus à l’aise avec la plate-forme en position arrière (comme indiqué ci-dessus), tandis que les utilisateurs de grande taille peuvent être plus à l’aise avec la plate-forme en position avant. Ou peut-être que la position centrale offre juste ce qu’il faut d’espace pour les jambes.

Appuie-pieds (de série sur la série R, en option sur les séries E et M)

Repose-pied avec appuie-pieds

Trous de fixation pour appuie-pieds

Les appuie-pieds en instance de brevet (de série sur la série R, en option sur les séries E et M) offrent à l’utilisateur différentes options de placement des pieds.

Les appuie-pieds peuvent être réglés dans deux positions différentes, horizontales ou inclinées, pour permettre une plus grande variabilité dans le positionnement du pied. Les appuie-pieds servent également de poignées pour retirer et remplacer la plate-forme pour pieds.

Conception pratique axée sur la facilité d’entretien

Garantie complète de 4 ans*

Une garantie complète exclusive de 4 ans, d’une seule source, est incluse pour toutes les tondeuses John Deere série Z700 ZTrak. La garantie place John Deere à l’avant-garde de l’industrie de la tonte. Cela élimine les tracas, puisqu’une seule entreprise s’occupe de tous les documents.

Z720E, Z735E	Garantie de 4 ans ou 500 heures
Z730M, Z735M	Garantie de 4 ans ou 750 heures
Z740R	Garantie de 4 ans ou 1 000 heures

Autocollant d’intervalle d’entretien

Autocollant d’entretien quotidien

Un autocollant d’entretien pratique fournit les renseignements de base sur l’entretien. Il offre une référence rapide permettant de savoir quand effectuer l’entretien recommandé. Il est placé sous le couvercle de batterie.

Plate-forme pour pieds à soulever pour faciliter l’accès au corps de tondeuse

Plate-forme pour pieds du poste de conduite

Plate-forme pour pieds de plate-forme facile à enlever (Z720E illustrée)

La plate-forme pour pieds de plate-forme en acier de style professionnel est facile à enlever sans outils :

Facilite le nettoyage de l’herbe sur le dessus du carter de tondeuse
Offre un accès pratique au corps de tondeuse pour l’entretien

Entretien du moteur

Tube de contrôle du niveau/de remplissage et de vidange d’huile (Z720E, Z730M, Z740R)

Tube de contrôle du niveau/de remplissage et de vidange d’huile (Z735E, Z735M)

L’entretien des moteurs est facile, y compris pour le changement d’huile, du filtre à huile et du filtre à air :

Le tube de contrôle/remplissage de l’huile moteur est situé sur la partie supérieure du moteur et est facile à voir et à atteindre.
La vidange d’huile ne nécessitant pas d’outils est pratique à utiliser. Un tube flexible de vidange d’huile est inclus pour vidanger l’huile dans un récipient, éliminant ainsi les déversements d’huile.

Panneau du filtre à air du moteur (moteur Z735E illustré)

Couvercle du filtre à air déposé (modèle Z735E illustré)

Système de filtre à air à cartouche multi-étapes (Z740R illustré)

Élément de filtre à air (Z740R illustré)

Les filtres à air du moteur sont au sommet du moteur pour faciliter l’entretien :

Les moteurs Z720E, Z735E, Z730M et Z735M ont des boutons pour retirer le couvercle du filtre.
Le modèle Z740R est doté d’un système de filtre à air multi-étapes à haut rendement qui utilise un filtre primaire et secondaire rond facilement accessibles avec des loquets sur le capuchon d’extrémité.

Graisseurs

Haut du corps de tondeuse

Seuls trois graisseurs nécessitent un entretien :

Trois pour lubrifier les moyeux de la lame de la tondeuse, deux facilement accessibles depuis les capots de moyeu, et la troisième en enlevant la plate-forme pour pieds.

Accessibilité de la batterie

Couvercle de batterie

Batterie de 340 ampères de démarrage à froid

La batterie est protégée des débris, de la poussière et de l’humidité :

Elle est facile d’accès sous le panneau situé sur le côté gauche de la machine.
- Tenue en place par une vis à molette facile à enlever
La puissante batterie de 340 ampères à démarrage à froid assure des démarrages fiables.

Entretien du corps de tondeuse

Système de montage du corps flottant

Réglage du niveau du corps

Un système de réglage du niveau du corps en instance de brevet permet un réglage facile aux quatre points de montage sur la tondeuse :

Desserrez légèrement l’écrou (B) avec une clé de 15 mm.
En utilisant l’extrémité ouverte d’une clé de 16 mm sur la fixation hexagonale (A), soulevez ou abaissez le corps au besoin de façon à ce que la hauteur de la pointe de la lame arrière soit de 3 à 6 mm (1/8 à 1/4 po) plus élevée que celle de la lame avant.
- Des marques de coche sur le support (C) sont prévues pour faciliter l’observation du mouvement.
Lorsque le corps est à la hauteur requise, serrer l’écrou (B).

Corps de tondeuse plat et facile à nettoyer

Couvercle de moyeu relevable pour faciliter le nettoyage et l’entretien

La facilité d’entretien est comprise dans le corps de tondeuse :

L’accès est facile grâce à la plate-forme pour pieds amovible.
Leur dessus plat réduit les possibilités d’accumulation de débris.
Les protecteurs de courroie rabattables à ressort facilitent l’élimination des débris.
Tous les corps de tondeuse requièrent l’utilisation d’une clé à cliquet de 9,5 mm (3/8 po) standard pour détendre la courroie d’entraînement avant sa dépose.

Dérivation de transmission (soupapes de débrayage)

Commande de soupape de débrayage, droite (bouton illustré en position neutre)

Des commandes de soupape de débrayage sont fournies pour chaque transmission :

Les commandes se trouvent à l’arrière de la machine et sont aisément accessibles.
Les soupapes de débrayage permettent de déplacer la machine en position neutre lorsque le moteur n’est pas en marche.
Il suffit de desserrer le bouton, pousser vers l’avant de la machine et de resserrer le bouton. Une fois le déplacement de la machine terminé, remettez les tiges en position de fonctionnement.

Emplacements des points d’arrimage intégrés

Emplacement du point d’arrimage avant intégré, côté droit

Emplacement du point d’arrimage avant intégré, côté gauche

Emplacement du point d’arrimage arrière intégré, côté droit

Emplacement du point d’arrimage arrière intégré, côté gauche

Quatre points d’arrimage permettent de remorquer le tracteur facilement et en toute sécurité.

DVD pour l’utilisateur

Un DVD expliquant fonctionnement et sécurité est fourni avec chaque machine. Veuillez consulter le manuel d’utilisation pour d’autres procédures de sécurité et d’utilisation.

*Durée limitée aux années ou aux heures d’utilisation, selon la première éventualité et selon le modèle. Pour plus de détails, consultez la GARANTIE LIMITÉE POUR LES ÉQUIPEMENTS UTILITAIRES ET D’ENTRETIEN DES GAZONS JOHN DEERE NEUFS sur le site JohnDeere.com ou à l’adresse JohnDeere.ca/TUWarranty.

Les commandes, y compris un système de leviers de commande de déplacement / frein de stationnement, sont faciles à trouver et à utiliser.

Panneau de commande

Panneau de commande, Z720E, Z735E

Le panneau de commande du conducteur est idéalement situé à la droite du conducteur. Les commandes suivantes sont situées sur la console de droite :

Interrupteur à clé
Compteur d’heures
Commutateur d’allumage
Commande de la prise de force (PDF)
Commande de régime moteur
Commande du volet de départ.
Cadran de réglage de hauteur de coupe de tondeuse
Verrouillage de position de transport de tondeuse
Espace pour un interrupteur de colis d’éclairage en option

Leviers de direction réglables

Leviers de direction en position de fonctionnement

Leviers de direction en position de stationnement

Les leviers de commande de déplacement sont conçus et positionnés pour assurer le confort du conducteur et la facilité de commande.

Réglage du levier de commande à 18 positions, bas

Réglage du levier de commande à 18 positions, haut

Les leviers de commande de déplacement peuvent être réglés à deux hauteurs et neuf positions longitudinales différentes :

La combinaison des différentes hauteurs et positions longitudinales offre un total de 18 réglages
Plus grand confort pour le conducteur avec davantage d’espace pour les jambes et plus de positions pour les mains
Réglables pour une commande plus précise de la machine

Réglage de la voie

Emplacements pratiques pour le réglage de la voie

Boulon de réglage de la voie

Le réglage de la voie embarqué peut être effectué par le conducteur depuis le siège du conducteur.

Une clé à douille de 13 mm est nécessaire.

Réglage de la hauteur de relevage et de coupe du corps de tondeuse

Pédale de levage du corps de tondeuse

Ressort d’assistance de relevage de la tondeuse

On peut régler la hauteur de coupe du corps de tondeuse de 3,8 cm (1,5 po) à 12,7 cm (5 po) par crans de 0,64 cm (0,25 po) pour une excellente qualité de coupe et un rendement exceptionnel :

La pédale de relevage est utilisée pour relever le corps de tondeuse et régler la hauteur de coupe ou verrouiller la position relevée ou de transport.
Un ressort d’assistance de relevage est fourni pour optimiser l’effort nécessaire pour relever le corps de tondeuse.

Cadran de réglage de la hauteur de coupe du corps de tondeuse

Verrou de transport du corps de tondeuse

Pour régler la hauteur de coupe, appuyez simplement sur la pédale de relevage, réglez le cadran et relâchez la pédale de relevage pour abaisser le corps à la hauteur désirée.
Utilisez la pédale de relevage pour verrouiller le corps en mode transport. Appuyez simplement à fond sur la pédale pour verrouiller le corps en mode transport.
Pour déverrouiller et abaisser le corps, appuyez sur la pédale de relevage, tirez vers le haut le levier de déverrouillage de transport et relâchez la pédale de relevage pour abaisser le corps à la hauteur désirée.

Système de verrouillage de sécurité

L’interrupteur de sécurité est situé sous le siège

Contacteur du siège avec commande type homme mort

Les verrouillages de sécurité contribuent à empêcher toute utilisation présentant un risque :

Le frein de stationnement doit être engagé pour que le moteur puisse démarrer.
- Le frein de stationnement est actionné lorsque les leviers de commande de déplacement sont en position extérieure.
La commande type homme mort vérifie si le conducteur est sur le siège avant d’embrayer la PDF.
Le dispositif de verrouillage de l’interrupteur à clé empêche tout démarrage par dérivation.
Si le conducteur quitte le siège alors que la PDF est engagée, que les commandes sont en position de fonctionnement ou que le frein de stationnement n’est pas actionné, le moteur s’arrête.
L’interrupteur de sécurité du siège désengage la tondeuse lorsque le conducteur quitte le siège.
En effet, le moteur cale lorsque le conducteur quitte son siège sans placer les leviers de commande de déplacement vers l’extérieur et sans actionner le frein de stationnement.

Frein de stationnement intégré avec leviers de commande de déplacement pour une utilisation plus pratique

Leviers de commande de déplacement vers l’intérieur, frein de stationnement en position désengagée

Leviers de commande de déplacement vers l’extérieur, frein de stationnement en position engagée

Un système de frein de stationnement automatique en instance de brevet a été conçu dans les leviers de commande de direction :

Le frein de stationnement mécanique est actionné par les leviers de commande de direction.
Le frein de stationnement est engagé lorsque les leviers de commande de direction sont déplacés vers l’extérieur, et il est désengagé lorsque les leviers de commande de direction sont déplacés vers l’intérieur en position de fonctionnement.
Un déclic sonore indique au conducteur que le frein est complètement engagé ou désengagé.

Le rotor et la plaquette du frein de stationnement interne sont lubrifiés et refroidis en continu pour garantir la fiabilité et la longévité du système.

Conception de construction robuste pour plus de solidité et de durabilité

Tondeuse ZTrak™ Z720E illustrée

Tondeuse ZTrak Z720E illustrée

Châssis en acier formé et soudé

Bâti avant avec tube en acier plein

Châssis arrière robuste pour le support et la protection

Un châssis robuste en acier soudé offre un support résistant et fiable pour les éléments de machine et l’utilisateur :

Tube de bâti robuste de 76,2 x 51 mm (3 x 2 po) pour une plus grande durabilité
Le bâti arrière offre une protection et un support solide pour le moteur

Roues pivotantes avant grand format pour conduite en douceur

Roue pivotante grand format

Boîtier de fusée de roue pivotante

Les roues pivotantes avant grand format assurent une conduite en douceur et une coupe de niveau :

Une grande surface de roulement offrant une conduite en douceur pour l’utilisateur.

Pneus pneumatiques pour la plus douce des conduites (Z720E, Z735E, Z730M, Z735M, Z740R)
Pneus semi-pneumatiques pour une fiabilité et une durabilité accrues (Z740R avec la technologie Tweel®)
Meilleure performance sur les pentes

Les roues pivotantes tournent facilement sur deux roulements à billes étanches pour les fusées et les essieux de roues qui ne nécessitent aucun entretien.
- Longue durée de vie sans problème
- Conçus pour permettre des virages en douceur sans endommager le gazon

Roues motrices arrière grand format pour une conduite en douceur et une coupe de niveau

Pneu arrière de 58,4 cm (23 po) de diamètre (séries E et M)

Pneu arrière de 61 cm (24 po) de diamètre (Z740R)

Les pneus arrière ont une bande de roulement de haute qualité et une taille optimale pour une traction supérieure et une conduite en douceur :

La largeur des pneus est optimisée en fonction de la taille du corps de tondeuse.
- 24 cm (9,5 po) pour des tondeuses de 122 cm (48 po) (séries E, M, R)
- 26,7 cm (10,5 po) pour des tondeuses de 137 cm (54 po) et 152 cm (60 cm) (séries E et M)
- 30,5 cm (12 po) pour des tondeuses de 137 cm (54 po) et 152 cm (60 cm) (Z740R)
Le dessin de la bande de roulement est optimisé pour une excellente adhérence et un minimum de dommages au gazon.
La conception spéciale de la roue donne un aspect plus esthétique à la machine.
Le pneu radial sans air Michelin® X® Tweel Turf en option sur la Z740R offre une fiabilité et une qualité de conduite accrues.

Soudure de marche robuste

Marche soudée sur le corps de tondeuse

Une marche soudée permanente à usage intensif est située dans le coin avant gauche du corps de tondeuse :

Facilite l’accès au poste de conduite
Offre une bonne surface de préhension pour le pied de l’utilisateur

Michelin, X et Tweel sont des marques de commerce de Compagnie Générale des Etablissements Michelin SCA.

La transmission offre des vitesses allant jusqu’à 12,8 km/h (8 mi/h) afin de maximiser l’efficacité de tonte.

Doubles transmissions Hydro-Gear® (modèle Z740R illustré)

La double transmission utilisée confère aux tondeuses ZTrak™ une marche avant et une marche arrière puissantes et offre une bonne manœuvrabilité :

L’entraînement hydrostatique monobloc est pourvu d’une pompe hydraulique combinée à un moteur de roue robuste en une seule unité.
La transmission munie d’une pompe et d’un moteur pour entraîner chaque roue offre plusieurs avantages :
- Refroidissement exceptionnel en cas de charge lourde
- Vérification du niveau de liquide et remplissage faciles du réservoir d’huile hydraulique
  - Contrôle/remplissage de l’huile hydraulique accessible en soulevant le siège
Les deux dispositifs sont surbaissés sur le tracteur pour fournir un excellente stabilité à flanc de coteau.
Éléments robustes conçus pour résister aux charges supérieures de pneus plus grands et du poids supérieur des tondeuses ZTrak de la série Z700.
Transmissions monoblocs avec peu d’entretien, scellées et ne comportant aucune connexion de flexibles, pour éliminer les fuites de fluide hydraulique.
Des moyeux à quatre boulons assurant un système de montage des roues fiable et pratique.

L’entraînement hydrostatique comprend deux transmissions Hydro-Gear ZT-3100® pour des performances supérieures et une meilleure durabilité :

Pompes hydrauliques monoblocs et moteurs de roues robustes de qualité commerciales combinés en une seule unité.
Vitesse max. de 12,8 km/h (8 mi/h)
Cylindrée de la pompe : 10 cm³ (0,61 po³) par tour
Cylindrée du moteur : 16 cm³ (0,97 po³) par tour
Essieux durables de 2,54 cm (1 po) pour les charges lourdes
Soupapes d’amortissement de série pour une plus grande protection du système
Pompe de remplissage de série pour des performances supérieures
Filtre à huile externe pour une plus grande facilité d’entretien

Réservoirs d’expansion et commandes de soupape de débrayage

Réservoir d’expansion de transmission et bouchon de remplissage

Commande de soupape de débrayage, droite

Des réservoirs d’expansion de liquide de transmission sont fournis pour chaque transmission. Le bouchon de remplissage jaune est facile à trouver et à reconnaître.

Des commandes de soupape de débrayage sont fournies pour chaque transmission :

Les commandes sont situées sur les transmissions près des vases d’expansion où elles sont faciles d’accès et d’utilisation.
Les soupapes de débrayage permettent de déplacer la machine en position neutre lorsque le moteur n’est pas en marche.
Il suffit de tirer les tiges vers le haut et de les fixer dans la fente. Une fois le déplacement de la machine terminé, remettez les tiges en position de fonctionnement.

Hydro-Gear et ZT-3100 sont des marques de commerce de Hydro-Gear Limited Partnership AF Holding Company, une société de Delaware Corporation, et de Danfoss Power Solutions (US) Company, une société de Delaware Corporation.

Le cadre de sécurité offre une zone de protection à l’utilisateur

Poste de conduite ouvert et propre

Cadre de sécurité repliable de série

La plate-forme de conduite spacieuse a été conçue pour offrir confort, visibilité et convivialité :

La plate-forme de conduite plate permet à l’utilisateur de monter sur la tondeuse et d’en descendre facilement.
Les commandes pratiques à utiliser sont situées près de l’utilisateur.
Les commandes sont faciles à identifier et à utiliser grâce à un code couleur.

L’ensemble cadre de sécurité et ceinture de sécurité fournit une zone protectrice autour de l’utilisateur :

Cet ensemble réduit le risque de l’utilisateur d’être écrasé par le véhicule s’il se retourne.
Dans la plupart des situations, le cadre de sécurité limite le retournement à un peu plus de 90 degrés.
Utilisé avec une ceinture de sécurité, le cadre de sécurité est très efficace dans la prévention des décès et des blessures graves.
- Le port de la ceinture de sécurité est recommandé pendant l’utilisation du tracteur avec le cadre de sécurité en position relevée.

Position mi-repliée du cadre de sécurité

Cadre de sécurité rabattu en position abaissée (l’attelage est l’équipement de base sur les séries M et R et la trousse d’adaptation est disponible en option sur la série E)

Le cadre de sécurité pliable et la ceinture de sécurité rétractable font partie des équipements de série :

Les tiges de réglage de la position fournissent une bonne adhérence et facilitent la modification de l’angle du cadre de sécurité.
Le cadre de sécurité facilement repliable inclut un isolant intégré.
Il peut être placé en position centrale afin de s’adapter aux machines dotées d’un système de récupération.
La plupart des portes de garages seront assez hautes pour que la machine puisse passer avec le cadre de sécurité en position entièrement relevée.
- Le cadre de sécurité facilement repliable améliore la capacité de rangement de la tondeuse ZTrak dans les structures à ouverture de porte plus basse.

Position du cadre de sécurité	Hauteur de la machine Z720E et Z735E	Hauteur de la machine Z730M et Z735M	Hauteur de la machine Z740R
Hauteur maximale	182,2 cm (71,7 po)	182,2 cm (71,7 po)	183,2 cm (72,1 po)
Position abaissée	120,3 cm (47,4 po)	126,2 cm (49,7 po)	129,5 cm (51 po)

Moteur - Puissance	23 hp 17,2 kW
Moteur -Numéro de modèle	FR691V
Vitesse en marche avant	0-8 mph 0-12,8 km/h
Pneus de roue pivotante avant	13x6,5-6
Pneus de roues motrices	23x9,5-12 (corps de 122 cm [48 po]) 23X10,5-12 (corps de 136 et 154 cm [54 et 60 po])
Hauteur du dossier du siège	Siège à dossier haut avec accoudoirs réglables, 21 in. 53 cm
Largeur de coupe	48 in. 122 cm 54 in. 137 cm 60 in. 152 cm
Système de hachage	Accessoire MulchControl™ en option
Garantie	Garantie complète de 4 ans ou 500 heures* (*durée limitée aux années ou aux heures d'utilisation, selon la première occurrence, variable en fonction des modèles. Pour plus de détails, consultez la GARANTIE LIMITÉE POUR LES ÉQUIPEMENTS UTILITAIRES ET D’ENTRETIEN DES GAZONS JOHN DEERE NEUFS sur le site JohnDeere.com ou à l’adresse JohnDeere.ca/GarantieTU.)

Puissance	23 hp 17,2 kW
Numéro de modèle	FR691V
Cylindrée	44,3 cu in. 726 cc
Cylindres	2 cylindres en V
Lubrification	Pressurisé avec filtre remplaçable, capacité de 2 pt (1,25 l) U.S. qt 1,9 L
Type	Soupape en tête
Batterie	12 V 340 CCA
Étrangleur/accélération	Leviers de commande distincts
Méthode de refroidissement	Air
Contenance du réservoir de carburant	8 U.S. gal. 30,2 L
Jauge à carburant	Jauge visuelle de niveau de carburant

Système hydraulique double	Hydro-gear ZT3100 avec essieux de 2,54 cm (1 po)
Pompes hydrauliques
Moteurs-roues

Vitesse en marche avant	0-8 mph 0-12,8 km/h
Vitesse en marche arrière	0-4 mph 0-6,4 km/h
Commande de vitesse et de direction	Levier double standard
Réglage des commandes	2 hauteurs / 18 positions

Bâti	Tube de châssis renforcé pour service intense
Apprêt/peinture	Enduit de type E / poudre
Pneus de roue pivotante avant	13x6,5-6
Roulements de roue pivotante avant	Roulements à billes scellés
Pneus de roues motrices	23x9,5-12 (corps de 122 cm [48 po]) 23X10,5-12 (corps de 136 et 154 cm [54 et 60 po])
Compteur d’heures	Oui
Étiquette d’intervalle d’entretien	Oui
Espace de rangement	Oui
Porte-gobelet	Oui
Capacité maximale de remorquage

Type	Électrique, 125 lb-ft 169 Nm
Entraînement	Courroie trapézoïdale

Empattement	49,9 in. 126,7 cm
Longueur hors tout	80,6 in. 204,6 cm
Largeur sans tondeuse	48,6 in. 123,5 cm
Largeur avec tondeuse	48 HC, 62,3 in. 158,2 cm 54 HC, 68,2 in. 173,2 cm 60 HC, 73,3 in. 186,1 cm
Largeur avec tondeuse (déflecteur relevé pour l'entreposage)	48 HC, 53,2 in. 135,1 cm 54 HC, 59,4 in. 151 cm 60 HC, 64,8 in. 164,5 cm
Hauteur	Avec cadre de sécurité relevé - 71,1 in. 182,2 cm Avec cadre de sécurité abaissé - 47,4 in. 120,3 cm
Poids	Avec tondeuse et carburant, 48 HC, 950 lb 431 kg Avec tondeuse et carburant, 54 HC, 965 lb 437 kg Avec tondeuse et carburant, 60 HC, 995 lb 451 kg

Système de hachage	Accessoire MulchControl en option
Tapis de sol en caoutchouc	En option
Pare-soleil
Pulvérisateur porté
Housse pour l'entreposage
Colis de projecteurs	LED - montées sur les ailes
Système de récupération	Sacs récupérateurs d’herbe arrières 48 HC PRO, 54 HC PRO et 60 HC PRO Power Flow™, 6,5 bu 229,1 L

Date de collecte	28-août-2020
Emplacement de fabrication

Tondeuse à rayon de braquage nul ZTrak™Z720E

PARTAGER

Caractéristiques

Capacité de carburant de 30,3 l (8 gal) pour des temps de tonte plus longs

Compatibilité du tondeuse/véhicule

Conception à corps profond

Bord d’attaque renforcé

La durabilité supérieure est intégrée à la conception

Rouleaux et roues

Marche soudée

Accessoire MulchControl™ en option

Fonctionnement de l’accessoire MulchControl

La poignée MulchControl est utilisée pour contrôler le déflecteur.

Limites du système MulchControl

Compatibilité

Système de récupération de série Z700 ZTrak 229 l (6,5 boisseaux) en option

Caractéristiques

Plate-forme pour pieds réglable

Siège réglable

Leviers de direction réglables

Compartiment de rangement et porte-gobelet

Plate-forme de conduite conçue pour être ajustable et confortable

Appuie-pieds (de série sur la série R, en option sur les séries E et M)

Garantie complète de 4 ans*

Autocollant d’intervalle d’entretien

Plate-forme pour pieds à soulever pour faciliter l’accès au corps de tondeuse

Entretien du moteur

Graisseurs

Accessibilité de la batterie

Entretien du corps de tondeuse

Dérivation de transmission (soupapes de débrayage)

Emplacements des points d’arrimage intégrés

DVD pour l’utilisateur

Panneau de commande

Leviers de direction réglables

Réglage de la voie

Réglage de la hauteur de relevage et de coupe du corps de tondeuse

Système de verrouillage de sécurité

Frein de stationnement intégré avec leviers de commande de déplacement pour une utilisation plus pratique

Châssis en acier formé et soudé

Roues pivotantes avant grand format pour conduite en douceur

Roues motrices arrière grand format pour une conduite en douceur et une coupe de niveau

Soudure de marche robuste

Réservoirs d’expansion et commandes de soupape de débrayage

Spécifications et comparaison

Ajouter un modèle

Caractéristiques clés

Moteur

Groupe motopropulseur

Vitesse de déplacement

Châssis

Siège

Système de relevage

Corps de tondeuse

Prise de force (PDF)

Dimensions

Fonctionnement

Remarques de l’acheteur

Accessoires en option

Renseignements suppl&#233;mentaires

Offres et rabais

Offres et rabais

Obtenez gratuitement un support de taille-bordure†

TCA de 0 % pendant 36 mois​†

15 % de rabais sur les accessoires†

Produits correspondants

Magasiner et acheter

Entretien et soutien

Ceci pourrait également vous intéresser

Renseignements supplémentaires

TCA de 0 % pendant 36 mois†
