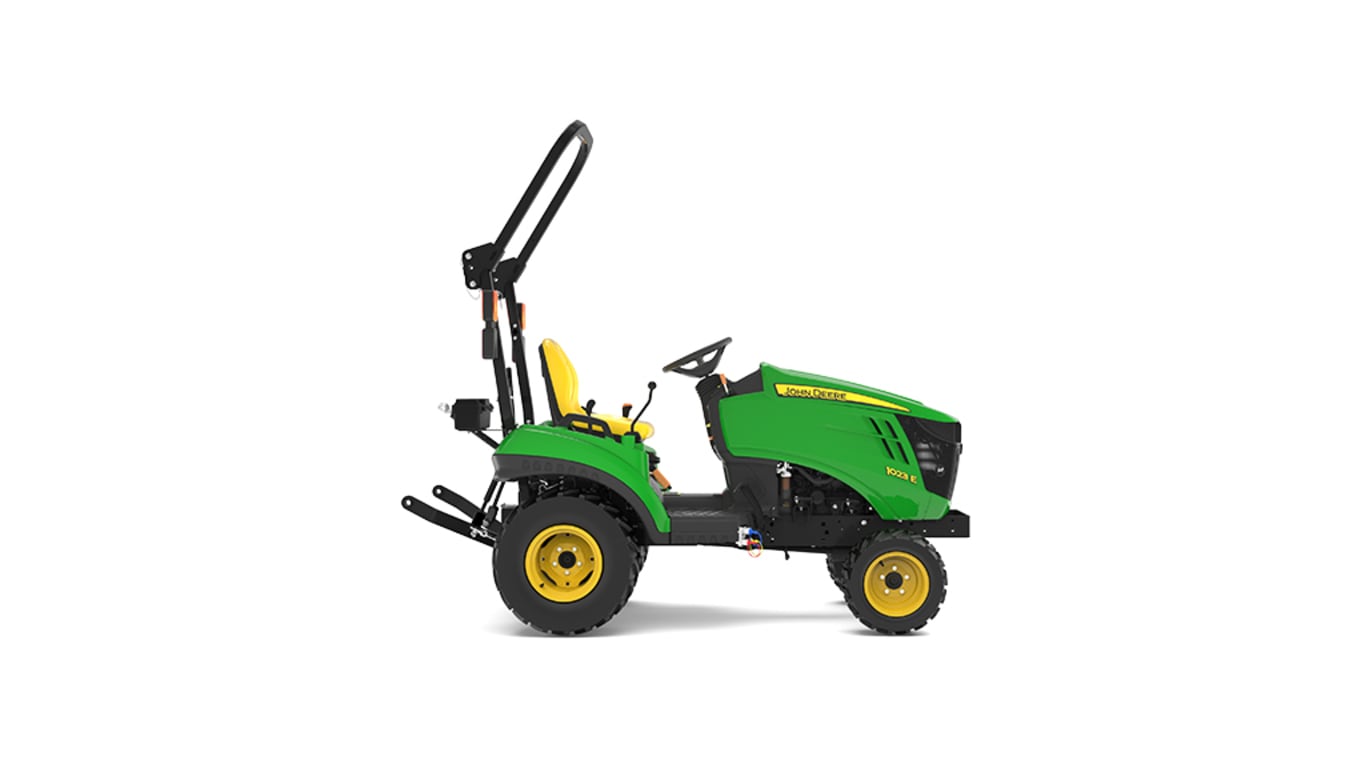

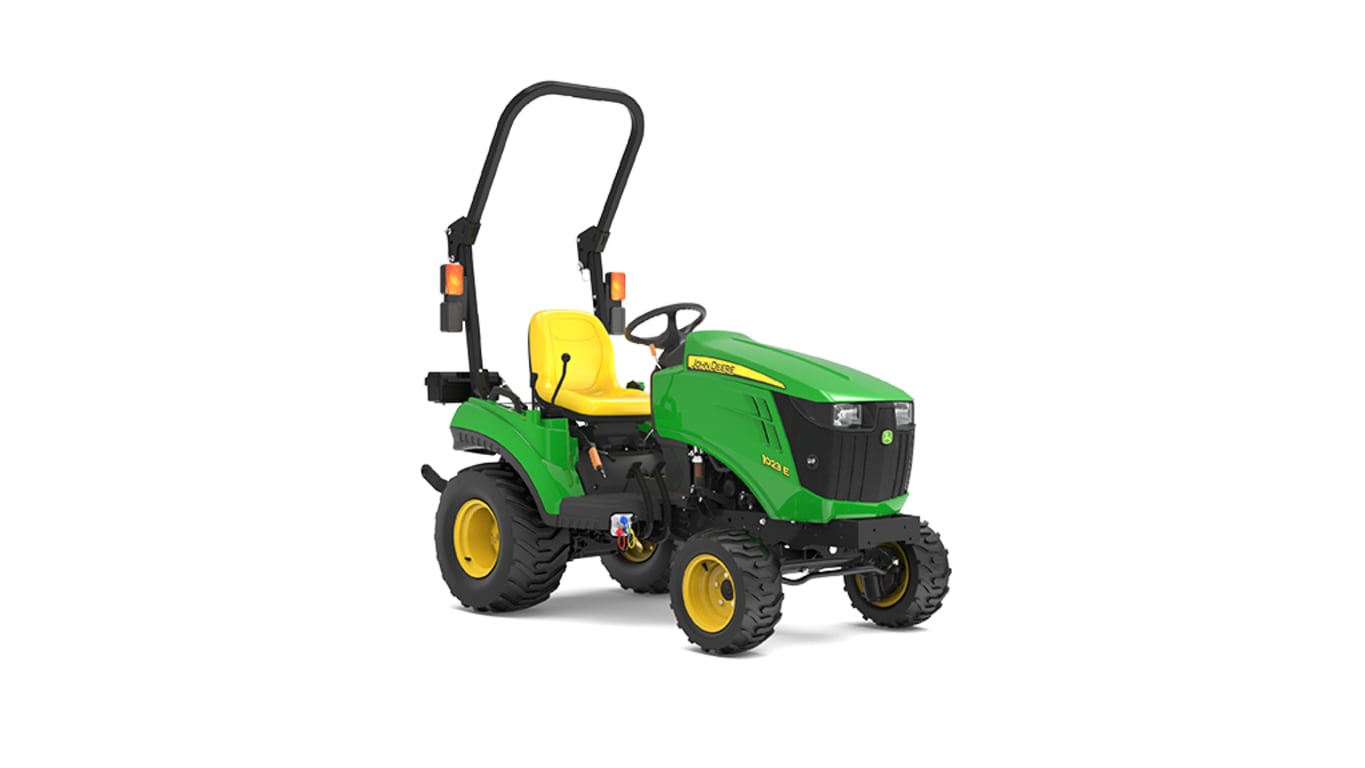

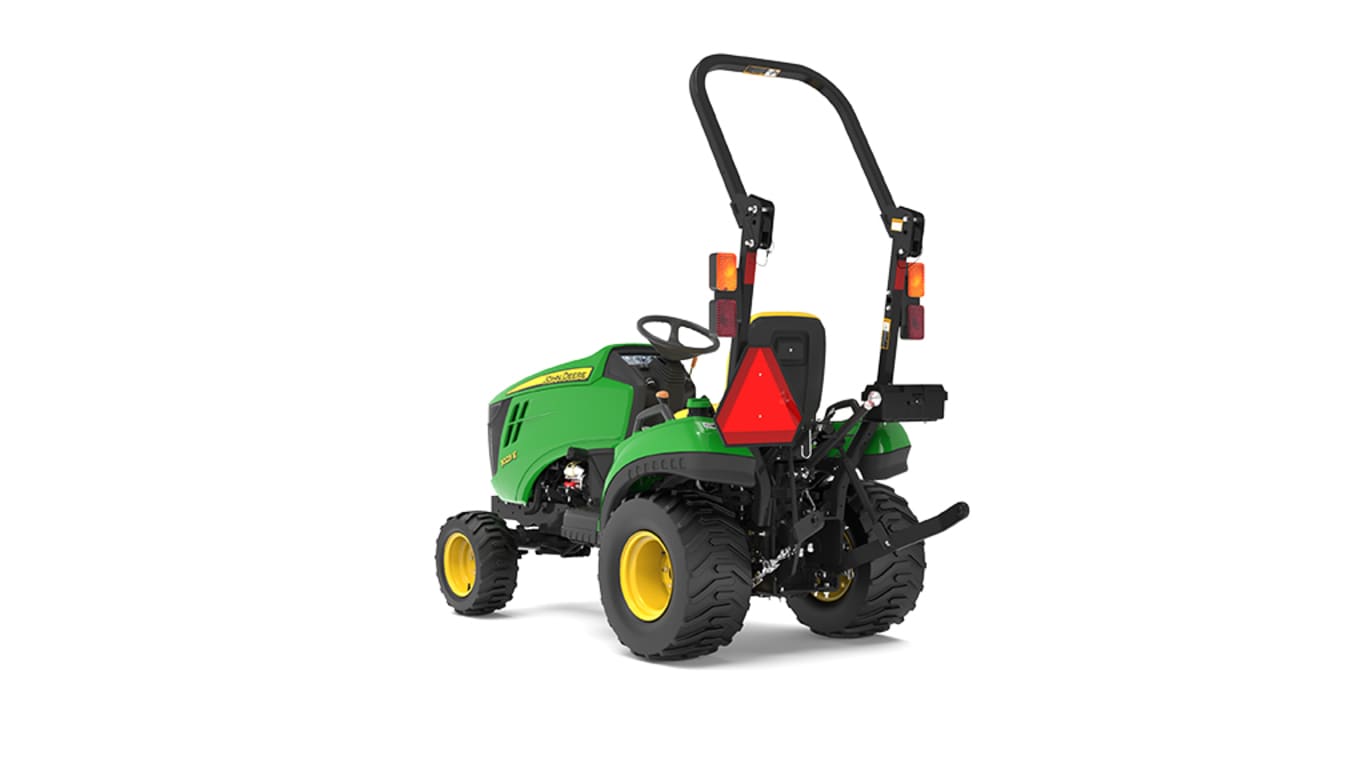

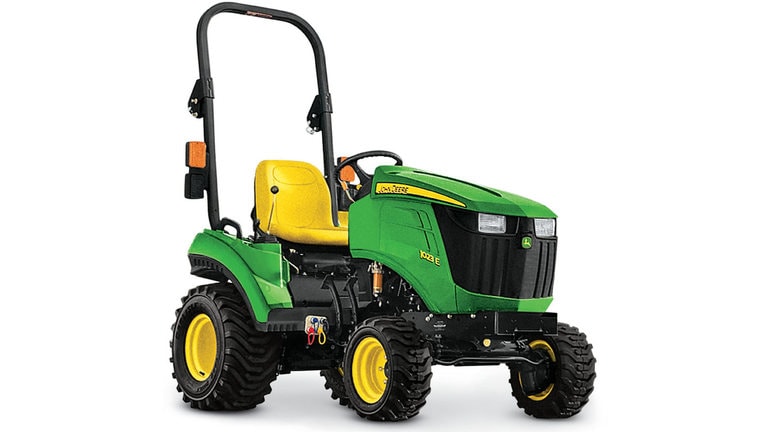

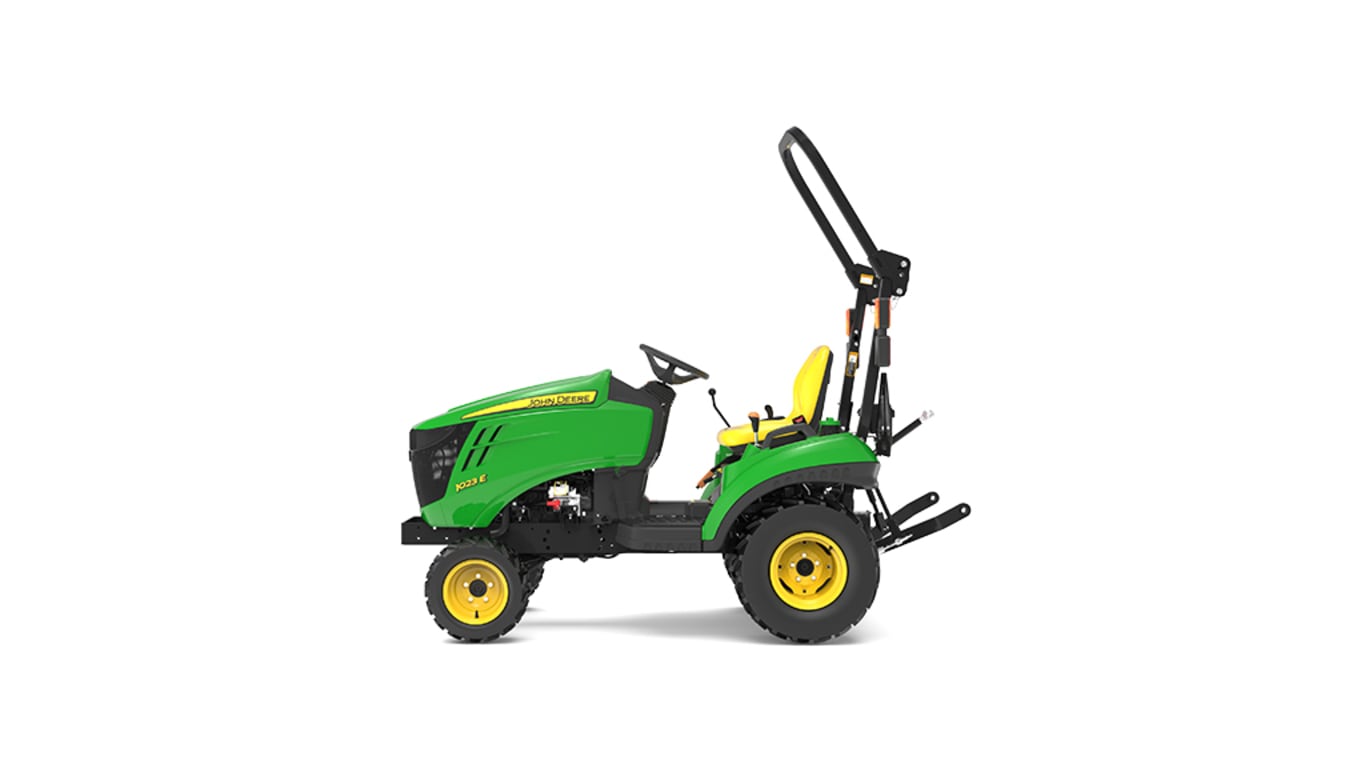

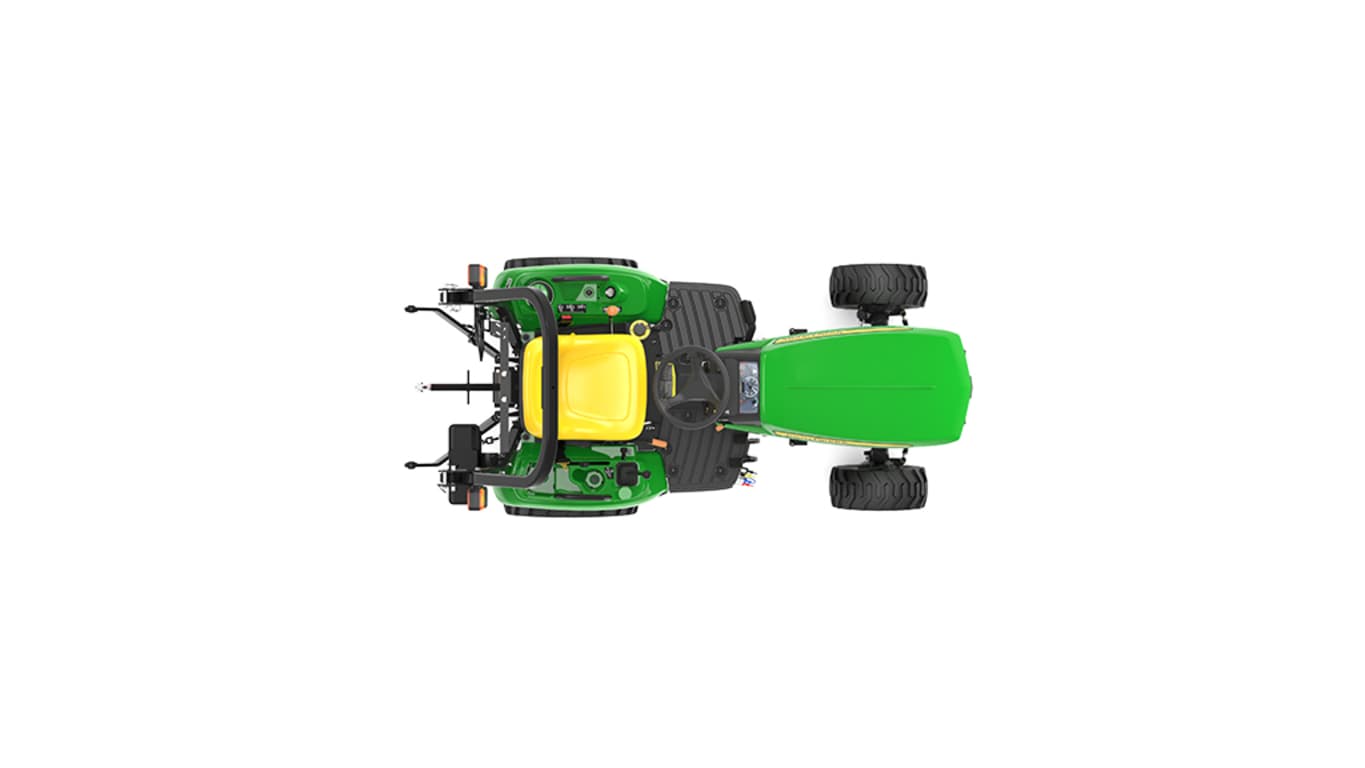

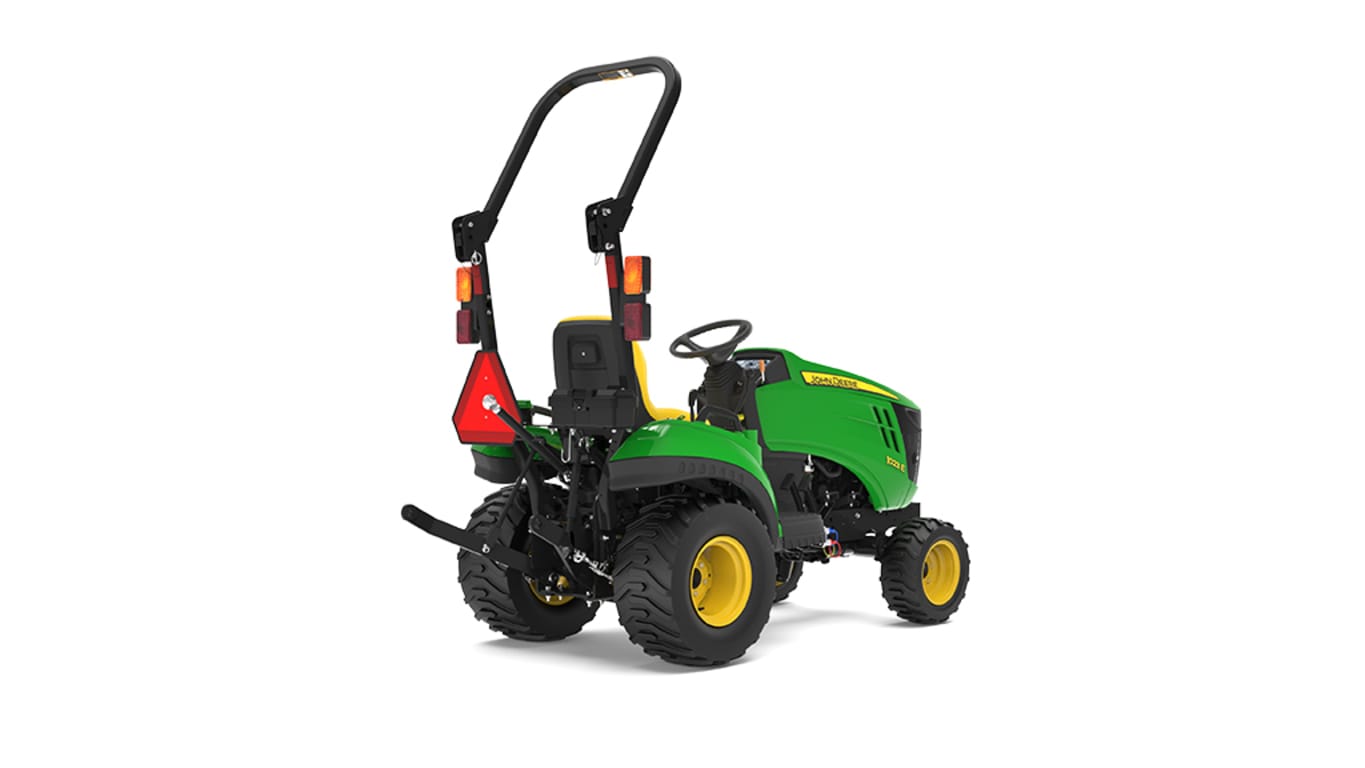

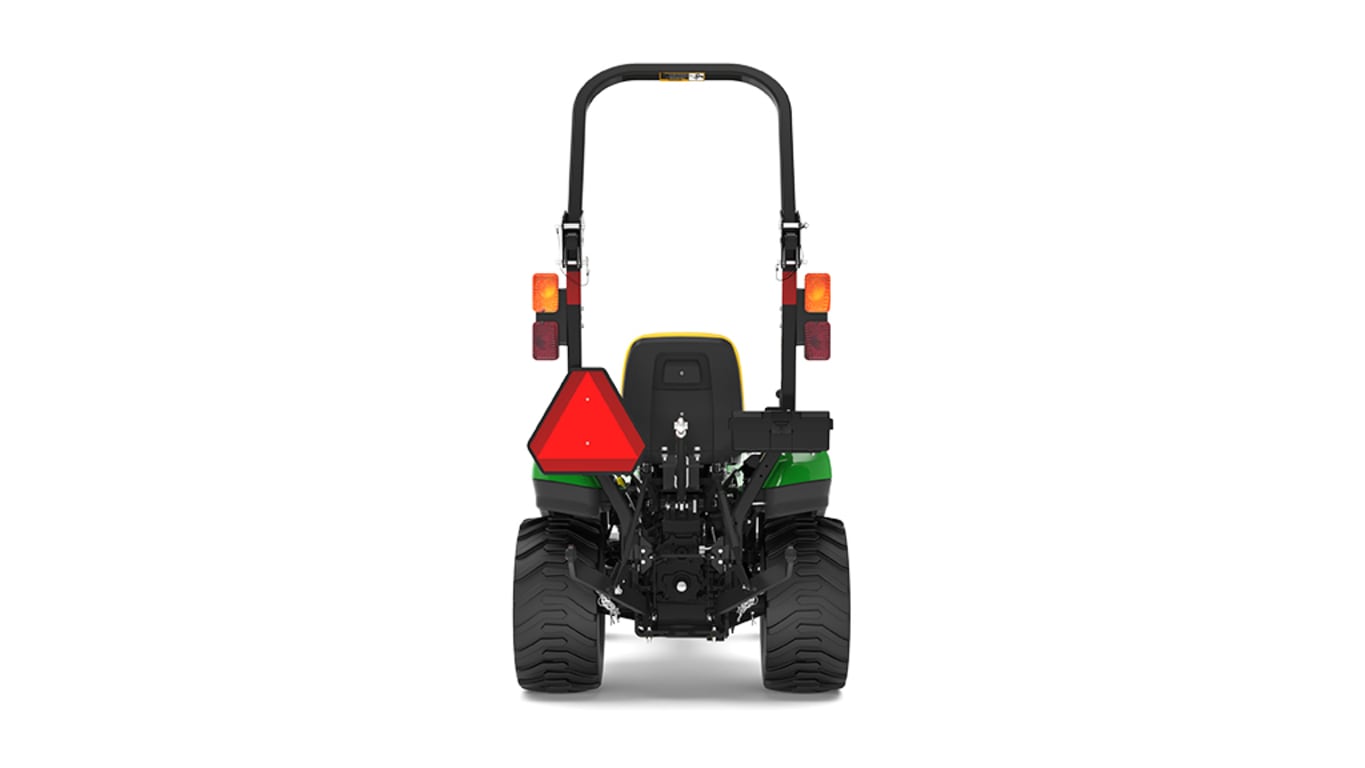

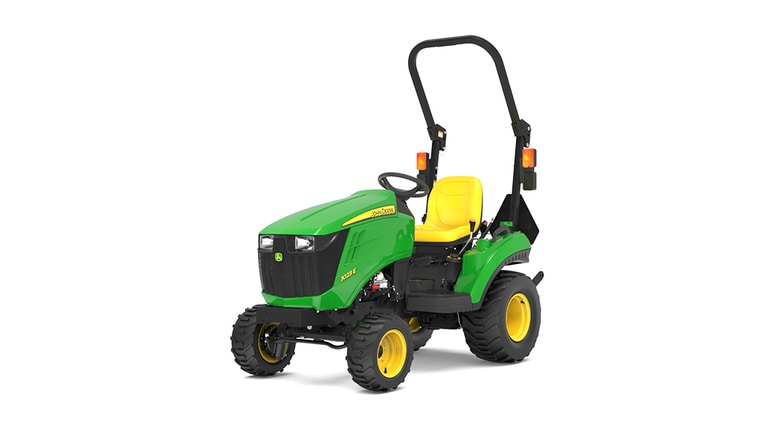

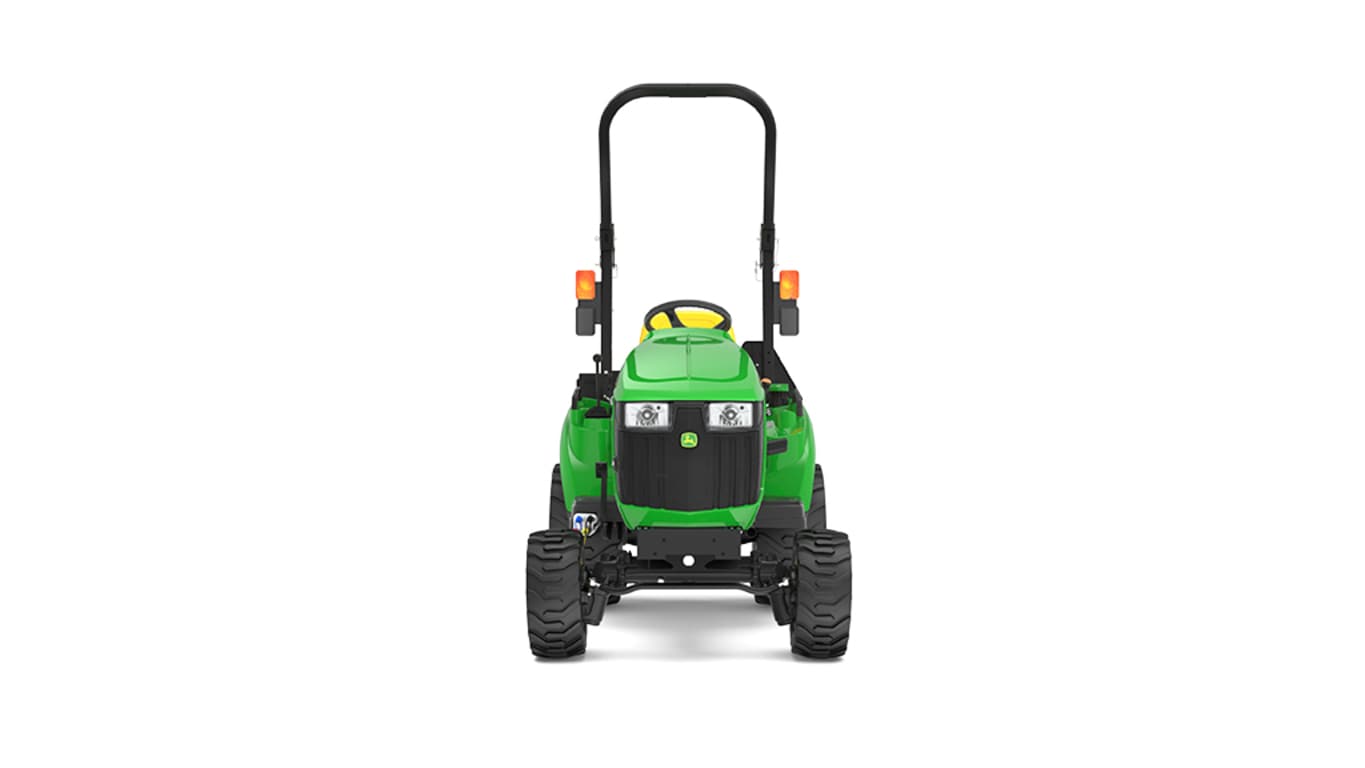

Tracteur sous-compact1023E
- Puissant moteur diesel conforme aux normes de la catégorie finale 4
- Pose et dépose du corps de tondeuse ventrale AutoConnect™ en moins de 5 minutes
- Transmission hydrostatique à deux vitesses, d'un maniement facile
Caractéristiques
Afficher tout
Réduire tout
Le dispositif d'arrimage rend les connections faciles
Pédales Twin Touch™
Les 4 roues motrices de série et la servodirection rendent les tracteurs de la famille 1 idéals pour la tonte
Poste de conduite ouvert (illustré sur le 1025R)
Cadre de sécurité Roll-Gard pliable
Éclairage de série (et en option) illustré
Options du système de relevage de tondeuse ventrale
Ressources d’Equipment Mobile
Accès à distance aux codes de diagnostic
Tableau de bord dynamique des équipements dans Equipment Mobile
Étape 1
Étape 2
Étape 3
Passez plus de temps à travailler et moins de temps à changer les instruments grâce au changement d'instruments facile
Le dispositif d'arrimage rend les connections faciles
Les tracteurs de la famille 1 sont conçus pour réduire au minimum le temps et les efforts nécessaires pour changer les instruments en fonction des différents travaux.
- Dispositif d'arrimage AutoConnect™ : Permet d’installer un corps de tondeuse ventrale en moins de 60 secondes sans que l’opérateur quitte le siège, sauf pour mettre les roues de jauge en place.
- Accessoire Load-N-Go: Déplacez facilement votre corps de tondeuse 54D ou 60D Autoconnect™ avec votre chargeur John Deere, après l'avoir déconnecté du tracteur à l'aide des rampes Load-N-Go.

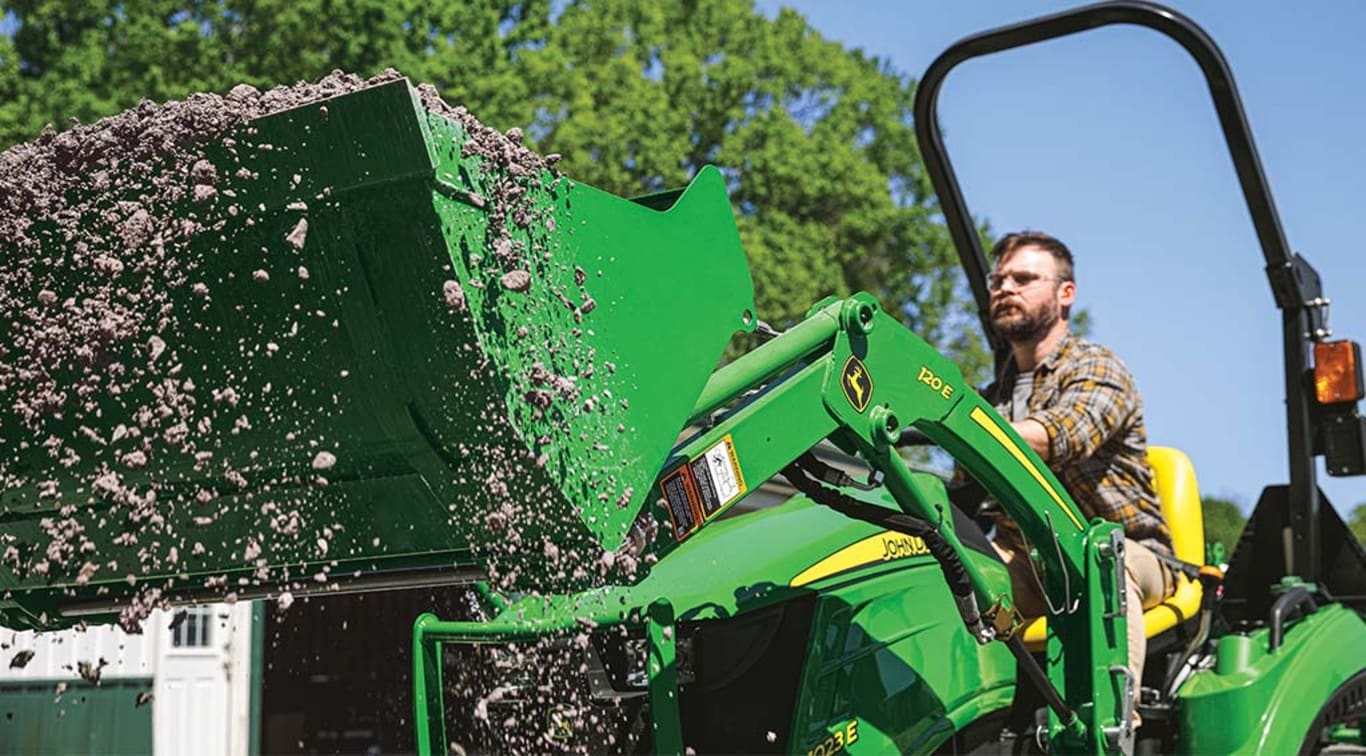

- Système de montage pour chargeur Quik-Park™ : Les chargeurs 120R Quik-Park™ sont conçus pour faciliter le montage et le retrait en l’espace d’une minute environ, sans outils.
- Attelage avant Quik-Tatch™ : Gagnez du temps à changer des instruments avant, comme une souffleuse à neige, un balai rotatif ou une lame frontale, et ce, sans outils.
- Système d’attelage rapide iMatch™ : Raccordement facile des instruments de catégorie 1 en quelques secondes à l'aide de trois points fixes pour reculer et ramasser les instruments arrière sans quitter le siège
- Attelage à commande de position : Réglez la hauteur de l'attelage arrière, puis abaissez-le à la hauteur exacte à chaque fois, ce qui est particulièrement utile pour les applications de nivellement et d'arasement.
- Système Quik-Knect™ : Connectez des instruments à prise de force (PDF) avec rapidité et peu d'effort physique. Le système Quik-Knect™ utilise un connecteur pour l’arbre de prise de force du tracteur et un connecteur distinct pour chaque instrument, ce qui élimine les torsions et les alignements forcés.
Les tracteurs de la famille 1 peuvent avoir jusqu'à trois instruments montés simultanément, en raison des distributeurs auxiliaires de série vous permettant de passer d'un instrument à l'autre sans devoir effectuer d'ajustements. Lorsqu’un colis de troisième distributeur auxiliaire est ajouté, le nombre de combinaisons possibles est considérablement augmenté.
Changez rapidement et facilement de vitesse et de direction avec les commandes au pied Twin Touch™ et la transmission hydrostatique (TVH)
Pédales Twin Touch™
La transmission hydrostatique, commandée au moyen de pédales Twin Touch™, offre un choix infini de vitesses de déplacement et facilite le changement du sens de déplacement.
- Idéal pour les applications de chargeur ou de tondeuse, où des changements de direction et de vitesse fréquents sont nécessaires
- Pas besoin de débrayer pour changer rapidement de direction
- Adaptez la tâche à accomplir avec une vitesse de déplacement infinie
Excellente maniabilité et facilité d'utilisation avec quatre roues motrices de série et une servodirection
Les 4 roues motrices de série et la servodirection rendent les tracteurs de la famille 1 idéals pour la tonte
La transmission à quatre roues motrices et la servodirection sont offertes de série sur les tracteurs de la famille 1. Grâce à cette combinaison, le tracteur est très maniable et se conduit facilement.
- Sa largeur hors tout réduite vous permet d’accéder à des espaces restreints, où la plupart des tracteurs compacts ne pourraient se glisser. L'empattement de 144,8 cm (57 po) et la largeur hors tout de 119,4 cm (47 po) confèrent une excellente stabilité sur tous les types de terrain.
- Grâce à la servodirection, moins de tours de volant sont nécessaires qu’avec une direction manuelle, ce qui est particulièrement utile pour tondre autour d’obstacles ou lors des opérations avec un chargeur frontal.
- Grâce à leur rapport puissance-poids élevé, les tracteurs de la famille 1 conviennent parfaitement pour effectuer toutes sortes de tâches. Leurs faibles poids hors tout limite la compacité du sol et en fait des excellents tracteurs de tonte.
- La prise de force (PDF) entièrement indépendante vous permet de l'enclencher ou de la désenclencher sans interrompre le déplacement du tracteur. Cette caractéristique est importante lorsque des obstacles, tels que des voies d’accès, se trouvent sur votre chemin pendant la tonte.
Poste de conduite ouvert confortable et pratique
Poste de conduite ouvert (illustré sur le 1025R)
Le poste de conduite ouvert du tracteur 1023E est conçu pour offrir un plus grand confort et une meilleure visibilité à l'opérateur.
Conduite confortable
- Tapis de sol épais et texturé en caoutchouc qui réduit les vibrations et absorbe les chocs et le bruit
- Plateforme plate et mains courantes montées sur l'aile pour faciliter la montée et la descente du tracteur des deux côtés
- Les commandes sont situées de façon pratique à côté des ailes et sont codées par couleur pour un repérage rapide
- Un capot à doubles amortisseurs à gaz facile à relever est offert de série. Un dispositif de verrouillage très simple vous permet d’ouvrir le capot en composite durable, vous donnant libre accès au compartiment moteur.
- Le cadre de sécurité pliable vous protège pendant le fonctionnement et améliore la capacité à ranger le tracteur dans un garage
Cadre de sécurité Roll-Gard pliable
Le cadre de sécurité Roll-Gard™ est offert de série sur le tracteur 1023E.
Visibilité améliorée
Éclairage de série (et en option) illustré
- Capot plongeant offrant une plus grande visibilité, en particulier pendant le travail avec le chargeur frontal
- L'équipement d'éclairage de série vous permet de travailler tôt le matin et tard le soir :
- Deux phares halogènes scellés montés à l’avant
- Deux phares d’avertissement/de détresse clignotants jaunes montés sur le côté du cadre de sécurité avec réflecteurs
- Phare arrière intégré sur l'un des feux d'avertissement
- D’autres colis de phares avant et arrière sont offerts
Flexibilité de fonctionnement grâce aux multiples options du système de relevage de la tondeuse ventrale
Options du système de relevage de tondeuse ventrale
Options du système de relevage de tondeuse ventrale
Système de relevage mécanique de tondeuse de série
Le système de relevage mécanique de tondeuse de série déplace la tondeuse conjointement avec les instruments arrière et est installé en usine sur les tracteurs de la famille 1.
Relevage hydraulique de tondeuse en option
Le relevage hydraulique de tondeuse en option permet de soulever et d’abaisser la tondeuse indépendamment des instruments arrière. Il utilise le levier multifonction du chargeur pour relever et abaisser le corps de tondeuse.
Relevage hydraulique autonome en option
Le système de relevage hydraulique autonome en option permet de soulever et d’abaisser la tondeuse indépendamment des instruments avant et arrière. Il est actionné par un commutateur à bascule monté sur le tracteur, situé près du genou gauche de l'opérateur.
Pour plus d'informations sur ce système de relevage de tondeuse ventrale, cliquez ici.
En savoir plus sur votre tracteur avec Equipment Mobile et un connecteur intelligent John Deere
Ressources d’Equipment Mobile
Présentation
Configurez, utilisez et effectuez la maintenance de votre tracteur avec Equipment Mobile et un connecteur intelligent John Deere.
Pour télécharger l’application gratuite Equipment Mobile, rendez-vous sur l’App Store d’Apple ou la boutique Google Play.
Vous pouvez désormais consulter des renseignements sur votre tracteur dans Equipment Mobile grâce à un connecteur intelligent. Profitez des fonctionnalités familières de TractorPlus dans Equipment Mobile, telles que les alertes du tableau de bord dynamique et les codes de diagnostic. Equipment Mobile offre des outils supplémentaires pour vous aider à gérer non seulement votre tracteur, mais aussi l’ensemble de votre flotte en un seul endroit.
Vous apprécierez les fonctionnalités de l’application Equipment Mobile, quel que soit le type ou la taille de votre exploitation. Consultez la documentation d’aide pour en savoir plus sur l’application.
Un compte John Deere est nécessaire pour utiliser lapplication Equipment Mobile. Voici un excellent aperçu de la façon de le faire : Comment créer un compte John Deere | John Deere (youtube.com)
Avantages
Equipment Mobile :
- Numérisez rapidement le NIP pour accéder aux renseignements sur l’entretien et les pièces ainsi qu’aux manuels
- Accédez aux codes de diagnostic et partagez-les facilement à des fins de dépannage
- Recevez des rappels d’entretien et des recommandations de pièces pour minimiser l’immobilisation
- Accédez à l’équipement qui est déjà chargé dans votre compte Operations Center en vous connectant à Equipment Mobile au moyen de votre connexion au compte John Deere
- Créer des listes de contrôle quotidiennes pour améliorer l’efficacité
Détails supplémentaires
Veuillez noter que les connecteurs intelligents offrent une connectivité locale par l’intermédiaire du Bluetooth, tandis que les modems JDLink permettent une connectivité à distance et fournissent des données précieuses, notamment l’emplacement, les mesures de rendement de la machine, les données sur son état, l’accès aux services John Deere Connected Support, et bien plus.
Les utilisateurs peuvent toujours bénéficier d’Equipment Mobile s’ils ne disposent pas d’un connecteur intelligent.
L’installation du connecteur intelligent offre des capacités supplémentaires qui facilitent la surveillance de l’équipement en envoyant des informations du tracteur à lappareil mobile de l’utilisateur grâce à une capacité sans fil Bluetooth. Le tableau suivant souligne les différences entre l’utilisation d’Equipment Mobile avec et sans connecteur intelligent.
Application Equipment Mobile |
Fonctionnalités supplémentaires de l‘application Equipment Mobile avec un connecteur intelligent |
|
|
Accès à distance aux codes de diagnostic
Tableau de bord dynamique des équipements dans Equipment Mobile
Étape 1
Étape 2
Étape 3
Apple et App Store sont des marques commerciales d’Apple Inc. Google Play et YouTube sont des marques commerciales de Google LLC. Bluetooth est une marque commerciale de Bluetooth SIG, Inc.
Pour apparier le connecteur intelligent John Deere avec un téléphone et un tracteur, le tracteur équipé du connecteur intelligent John Deere doit d’abord être à portée. Une fois le connecteur intelligent connecté et le tracteur démarré, le connecteur intelligent pourra être apparié dans Equipment Mobile. Le flux de pairage d'un connecteur intelligent dans Équipement Mobile est illustré ci-dessous.
L'outil idéal pour chaque tâche.
Découvrez en quoi la série 1 est toujours le bon choix pour accomplir vos tâches.
Spécifications et comparaison
Ajouter un modèle
| Spécifications et comparaison | ||||
|---|---|---|---|---|
| Vous pouvez comparer les spécifications d'au plus 4 modèles | John Deere 1023E Tracteur sous-compact |
Caractéristiques clés
| Puissance nominale (97/68/CE) | Puissance nominale selon la norme SAE J1995 : 16 kW 21,5 hp 16 kW (21,8 ch) à 3 200 rpm |
|||
|---|---|---|---|---|
| Puissance à la PDF – boîte de vitesses | 12,1 kW 16,2 hp |
|||
| Circuit hydraulique de direction | 13,2 L/min 3,5 gpm |
|||
| Circuit hydraulique de l’équipement | 13,2 L/min 3,5 gpm |
|||
| Type d’attelage | Catégorie limitée 1 | |||
| Capacité de levage, 61 cm (24 po) derrière les bras de traction | 344 kg 758 lb |
|||
| Transmission de série; marche avant/arrière | Hydrostatique – deux gammes | |||
| Régulateur de vitesse | Non | |||
| Poids d’expédition approximatif (poste ouvert; cabine) | Poste ouvert : 656 kg 1 446 lb Cabine : S.O. |
|||
| Empattement | 1 450 mm 57,1 in. |
Moteur
| Famille | ||||
|---|---|---|---|---|
| Fabricant | Yanmar® | |||
| Engine model | 3TNM74F-NCJT | |||
| Puissance nominale (97/68/CE) | Puissance nominale selon la norme SAE J1995 : 16 kW 21,5 hp 16 kW (21,8 ch) à 3 200 rpm |
|||
| Puissance nominale (CEE-R24) | ||||
| Puissance à la PDF – boîte de vitesses | 12,1 kW 16,2 hp |
|||
| Régime nominal du moteur | 3 200 rpm | |||
| Type | Diesel | |||
| Type de pompe d’injection | Injection indirecte | |||
| Plage de fonctionnement | ||||
| Admission | Naturelle | |||
| Conformité aux normes sur les émissions | Catégorie finale 4 | |||
| Cylindres / cylindrée | Trois cylindres : 0,993 L 60,6 cu in. |
|||
| Nombre de cylindres | Trois | |||
| Chemises de cylindre | Coulées en bloc | |||
| Alésage et course | 74 x 77 mm 2,91 x 3,03 in. |
|||
| Taux de compression | 23,5:1 | |||
| Lubrification | Sous pression | |||
| Système de refroidissement | Pompe à eau | |||
| Filtre à air | Double élément | |||
| Arrêt du moteur | ||||
| Couple du moteur au régime nominal | 47,7 Nm 35,2 lb-ft |
|||
| Couple maximal du moteur à 1 900 tr/min | ||||
| Capacité du réservoir de carburant | 24 L 6,3 U.S. gal. |
Système électrique
| Type | ||||
|---|---|---|---|---|
| Taille de la batterie | 500 CCA | |||
| Alternateur (12 V) | 40 amp | |||
| Puissance du démarreur | 1,2 kW 1,6 hp |
|||
| Groupe d’instruments |
Système d’alimentation en carburant
| Type | Injection indirecte | |||
|---|---|---|---|---|
| Consommation de carburant |
Transmission
| Type | ||||
|---|---|---|---|---|
| Transmission de série; marche avant/arrière | Hydrostatique – deux gammes | |||
| eHST | ||||
| Transmission en option; marche avant/arrière | ||||
| Inverseur gauche | Non | |||
| Changement de vitesse en marche | ||||
| Inverseur de marche; marche avant/arrière | ||||
| Gammes de vitesses de transmission | ||||
| Réduction finale | Roue droite cylindrique | |||
| Vitesse en marche avant | ||||
| Vitesse en marche arrière | ||||
| Freins | Disque humide (pédale de gauche) | |||
| Direction | Assistée | |||
| Embrayage à disque sec/humide | ||||
| Diamètre du disque d’embrayage, embrayage à disque humide | ||||
| Capacité de charge de l’essieu | Avant 612 kg 1 349 lb Arrière 715 kg 1 576 lb |
|||
| Avance lente | Non | |||
| Régulateur de vitesse | Non | |||
| Blocage du différentiel | Oui | |||
| Charge maximale sur la barre d’attelage (poids de la remorque) | ||||
| Charge maximale sur l’attelage de remorque selon CEE (poids de la remorque) | ||||
| Charge remorquable (CEE) |
Système hydraulique
| Type | Centre ouvert | |||
|---|---|---|---|---|
| Débit nominal de la pompe | Direction 13,2 L/min 3,5 gpm Instrument 13,2 L/min 3,5 gpm 24 L/min 6,3 gpm |
|||
| Type de pompe | Pignon unique | |||
| Pression de fonctionnement maximale (bars) | 138 bar 2 000 psi |
|||
| Type de commande d’effort | Commande sélective | |||
| Soupapes de commande à distance offertes | Trois |
Attelage 3 points
| Type | Catégorie limitée 1 | |||
|---|---|---|---|---|
| Capacité de levage, 61 cm (24 po) derrière les bras de traction | 344 kg 758 lb |
|||
| Capacité de levage aux extrémités de la bielle de relevage | 534 kg 1 177 lb |
Prise de force (PDF)
| De série | Arrière : 540 rpm Centrale : 2 100 rpm |
|||
|---|---|---|---|---|
| En option | ||||
| Commande | Indépendant | |||
| Embrayage | Disque humide | |||
| Frein (pour PDF ventrale et arrière) | Disque humide | |||
| Sens de rotation de la PDF (vu de l’arrière) | ||||
| Méthode d'engagement |
Capacités en fluide
| Carter de moteur avec filtre | 2,7 L 2,9 gal. |
|||
|---|---|---|---|---|
| Boîte de vitesses et système hydraulique | 12,3 L 3,2 gal. |
|||
| Transmission hydrostatique et système hydraulique | ||||
| Boîtier d’engrenages de l’essieu avant (PAM) |
Réduction finale
| Type | Roue droite cylindrique | |||
|---|---|---|---|---|
| Blocage du différentiel arrière activé en marche | Oui |
Poste de conduite
| Cadre de sécurité | Type Repliable Oui |
|||
|---|---|---|---|---|
| Plate-forme – plate/enjambeuse | Monobloc, semi-plate | |||
| Emplacement de la commande de changement de vitesse – console/plancher | Côté gauche |
Cabine
| Conformité | ||||
|---|---|---|---|---|
| Visibilité | ||||
| Climatisation, différentiel de température | ||||
| Portes | ||||
| Niveau sonore à l’oreille du conducteur selon les normes 2009/76/CE | ||||
| Système de suspension de siège | ||||
| Empattement | ||||
| Gamme de voie avant | ||||
| Voie arrière minimum | ||||
| Garde au sol à l’essieu avant | ||||
| Rayon de braquage avec freins | ||||
| Rayon de braquage sans freins | ||||
| Poids en ordre de marche sans alourdissement | ||||
| Poids d’expédition approximatif (poste ouvert; cabine) |
Dimensions – pont avant mécanique
| Hauteur | ||||
|---|---|---|---|---|
| Empattement | 1 450 mm 57,1 in. |
|||
| Garde au sol à l’essieu avant | 195 mm 7,7 in. |
|||
| Rayon de braquage avec freins | ||||
| Rayon de braquage sans freins | Pneu avant extérieur : 2,51 m 8,2 ft |
|||
| Différentiel à glissement limité | Non | |||
| Poids en ordre de marche sans alourdissement | ||||
| Poids d’expédition approximatif (poste ouvert; cabine) | Poste ouvert : 656 kg 1 446 lb Cabine : S.O. |
Pneus de série
| Avant | R3 gazon : 18 x 8,50-10 R4 : 18 x 8,5-10 |
|||
|---|---|---|---|---|
| Arrière | R3 gazon : 26 x 12-12 R4 : 26 x 12-12 |
|||
| Front tread range | 931 mm 36,7 in. |
|||
| Rear tread spacing | 895 mm 35,2 in. |
Divers
| Silencieux sous le capot | ||||
|---|---|---|---|---|
| Commande du distributeur – levier multidirections | ||||
| Réduction finale à planétaire | ||||
| Type d’essieu | ||||
| Toolbox | Oui | |||
| Tilt steering wheel | ||||
| 12-V Outlet |
Renseignements supplémentaires
| Date de collecte |
|---|
Magasiner et acheter
Entretien et soutien
Ceci pourrait également vous intéresser
Les caractéristiques et les spécifications des produits peuvent être modifiées sans préavis. Veuillez communiquer avec votre concessionnaire John Deere local pour de plus amples renseignements.
Les images des modèles d'équipement peuvent être générées numériquement, à des fins d'illustration uniquement et peuvent être modifiées. Les modèles d'équipement présentés sont généralement des modèles de base et peuvent ne pas refléter toutes les caractéristiques, options ou accessoires. La disponibilité de l'équipement peut être limitée. Consultez votre concessionnaire John Deere pour plus de détails.
