Récepteur StarFire 7500
Que ce soit pour des exploitations agricoles de toutes tailles ou pour l’entretien des espaces verts, le récepteur StarFire 7500 fait preuve de précision ce qui permet aux clients de profiter d’un positionnement répétable des machines, des engrais, des semences et des herbicides.
*Toutes les comparaisons sont faites par rapport au StarFire 6000 avec SF3
Le récepteur StarFire™ 7500 de John Deere, associé au signal de correction satellite SF-RTK, offre une précision de type RTK et une répétabilité à long terme (jusqu’à 2,5 cm de précision horizontale) sans matériel supplémentaire ni accès à la station de base du concessionnaire. Ce récepteur de nouvelle génération offre des temps d’appel plus rapides (jusqu’à 73 % plus rapides que le SF3), un meilleur suivi du signal grâce à la prise en charge de plusieurs constellations (GPS, GLONASS, BeiDou, Galileo) et des performances sans faille, même à proximité de lignes d’arbres ou d’obstructions dans le champ. SF-RTK simplifie l’expérience client en éliminant la complexité de la commutation des stations de base entre les champs, un défi commun aux systèmes radio RTK traditionnels.
Que fait le SF-RTK?
Le StarFire 7500 utilise quatre constellations de satellites GNSS, qui sont corrigées par le réseau John Deere StarFire pour fournir une précision horizontale inférieure à 2,5 centimètres (1 po). Les clients bénéficient ainsi de notre niveau de précision le plus élevé, ainsi que d’une répétabilité à long terme (le cas échéant) pour permettre des fonctions de guidage avancées et l’assurance que les passages de guidage et les contours ne changeront pas d’une année à l’autre.
Pourquoi les clients devraient-ils utiliser SF-RTK?
Les clients sont constamment à la recherche de solutions simplifiées qui apportent la valeur ajoutée nécessaire à leurs activités. Le SF-RTK offre un coût d’entrée inférieur à celui du Radio RTK, ce qui fait de cette solution un choix évident pour les clients qui souhaitent utiliser un signal de correction de haute précision. Pourquoi payer du matériel supplémentaire, des licences permanentes et des frais d’accès aux stations de base alors que SF-RTK ne nécessite qu’une licence annuelle pour fonctionner sur votre récepteur StarFire 7000 ou StarFire 7500.
SF-RTK comparé à Radio RTK comparé à Mobile RTK (sur un StarFire 7500)
Exigences d’utilisation pour SF-RTK
Exigences d’utilisation pour Radio RTK
|
Exigences d’utilisation pour Mobile RTK (via le modem 4G LTE). Disponibilité limitée à certains pays.
|
|
SF1 |
SF-RTK |
RTK |
Documentation |
X |
X |
X |

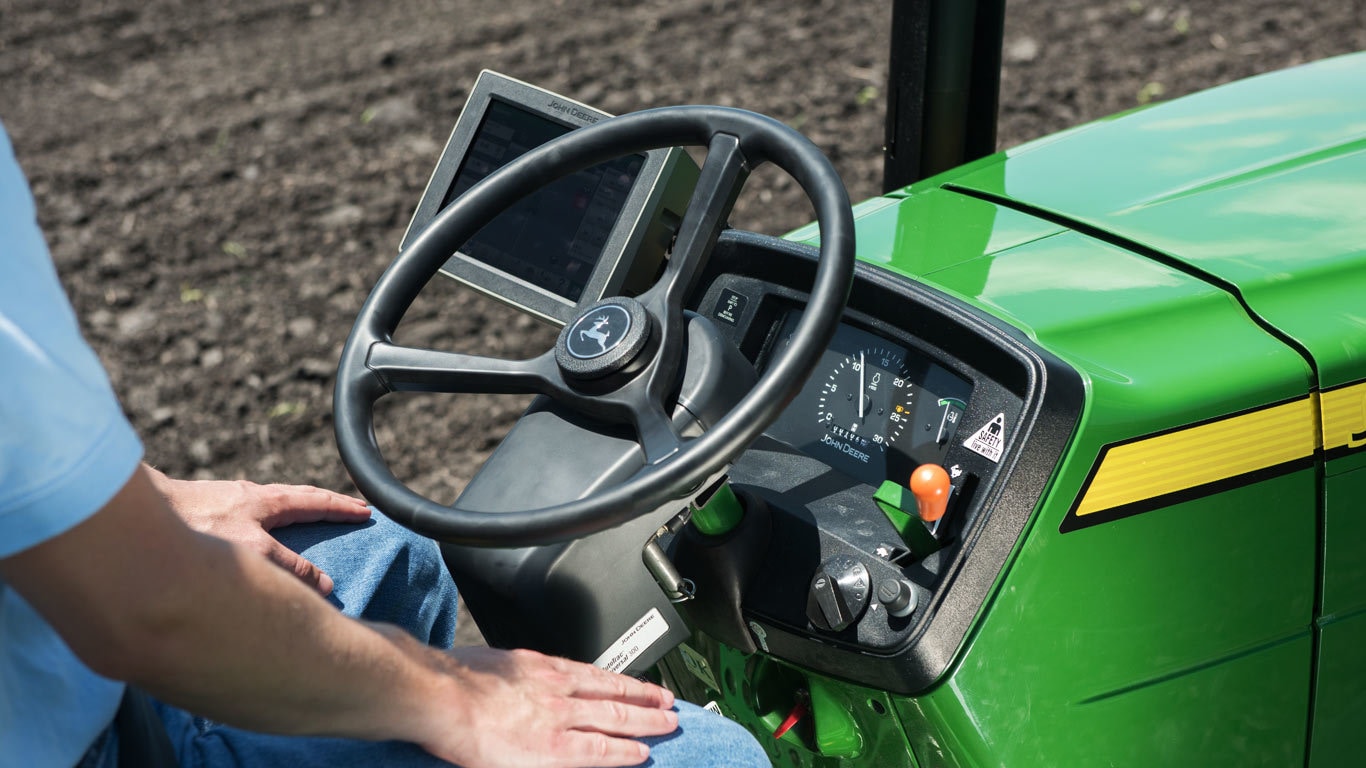

Direction automatisée AutoTrac™ |
X |
X |
X |
Contrôle de section |
X |
X |
X |
| Fonction de contrôle de chevauchement | X | X | X |
Système AutoTrac RowSense™ |
X | X | X |
Automatisation de demi-tour AutoTrac |
--- | X | X |

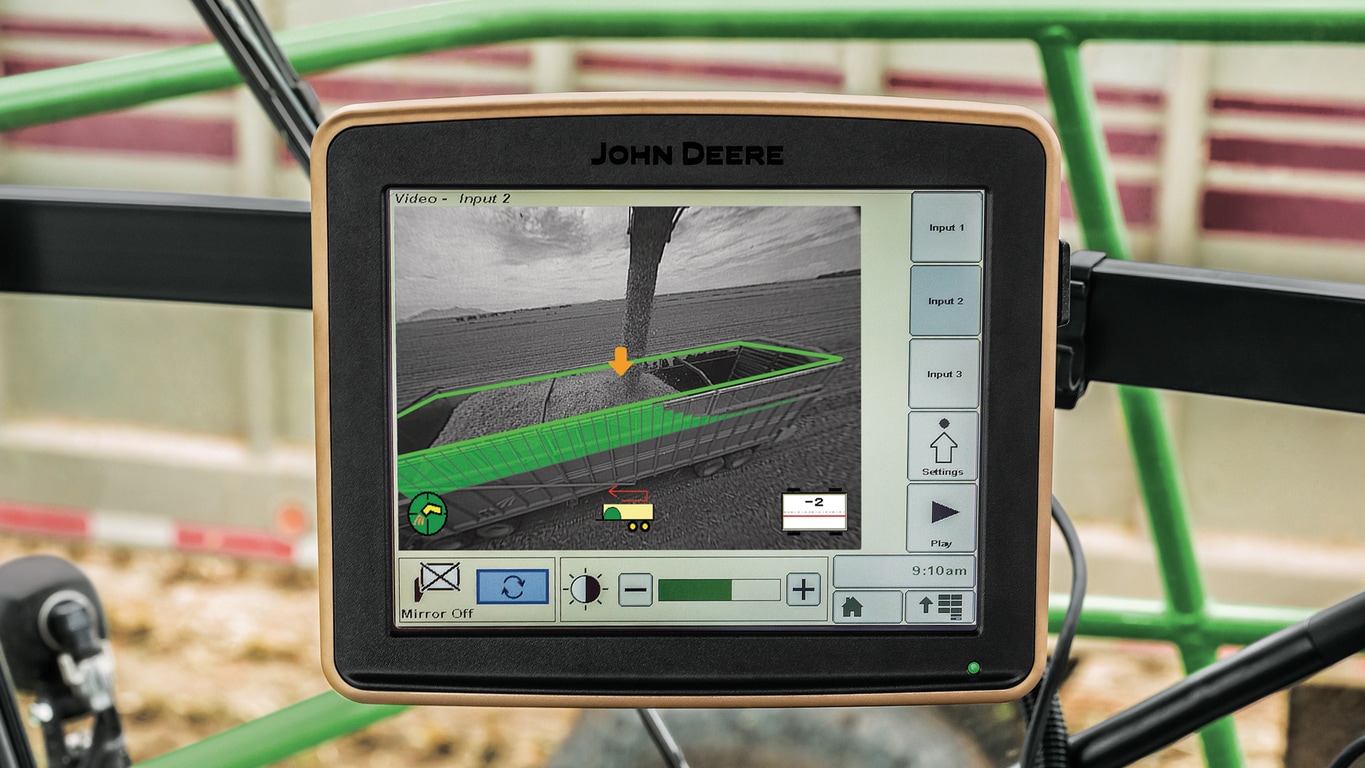

Guidage AutoTrac Vision |
--- | X | X |

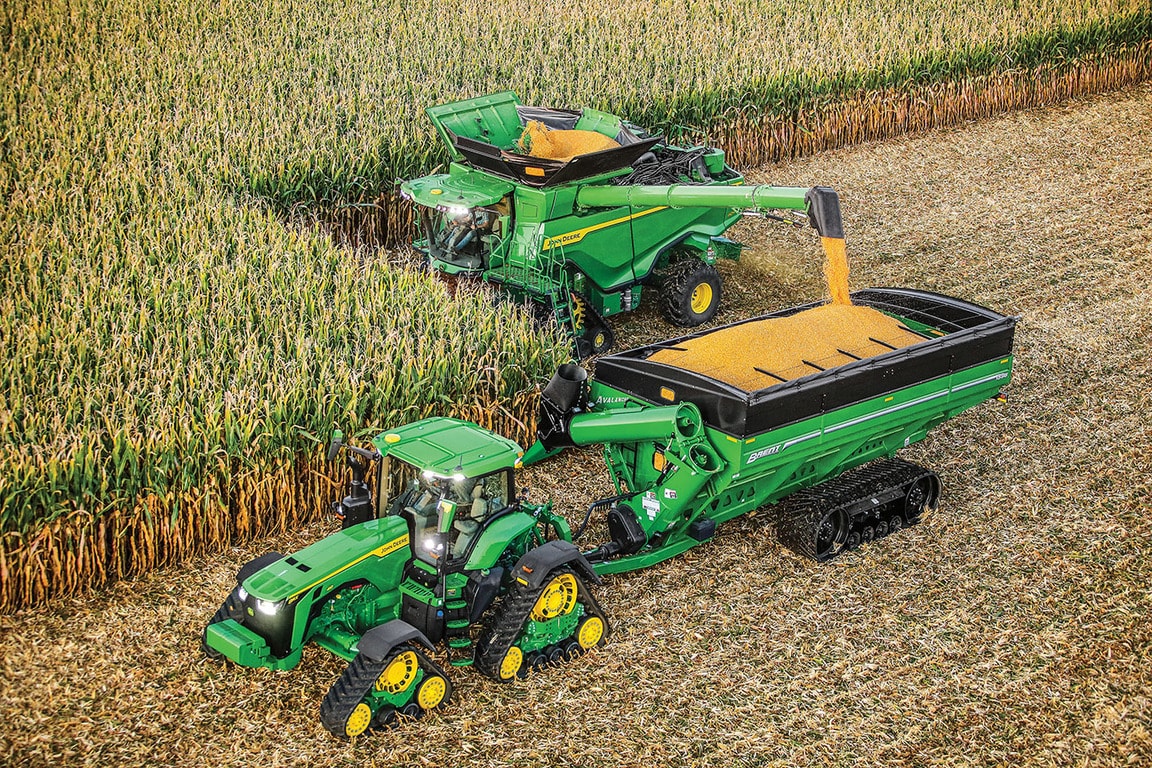

John Deere Machine Sync |
X | X | X |
Partage des données sur le terrain (partage de passages de guidage) |
--- | X | X |

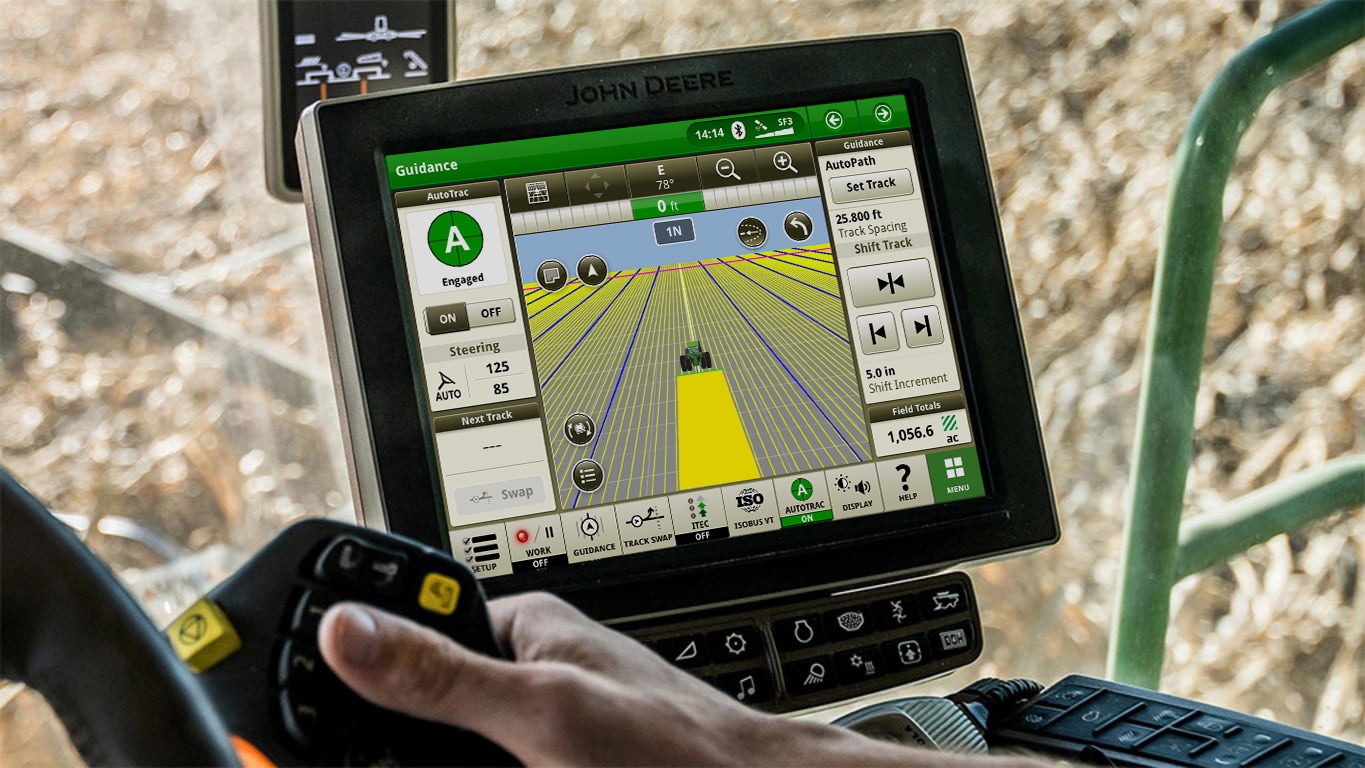

Logiciel AutoPath™ |
--- | X | X |
Guidage d’équipement AutoTrac |
--- | X | X |
Arasement du terrain |
--- | --- | X |
Précision horizontale d’un passage à l’autre des récepteurs StarFire 7500 et StarFire 7500 intégré :
| Temps de réception des signaux | Précision d’un passage à l’autre | |
| StarFire 7500 SF1 Environ 8 minutes |
 |
 |
| StarFire 7500 SF-RTK 8 minutes ou moins |
 |
|
| StarFire 7500 intégré SF-RTK 8 minutes ou moins |
||
| StarFire 7500 RTK Moins de 1 minute |
 |
|
Récepteur StarFire™ 7500
Le récepteur StarFire 7500 offre un nouveau niveau de correction avec une précision similaire à celle de la radio RTK. Le niveau de correction SF-RTK offre une précision horizontale de 2,5 cm (1 po) sans besoin de matériel supplémentaire. Il s’agit d’une amélioration de 17 % par rapport à la génération précédente de récepteurs StarFire avec SF3. Le signal SF-RTK utilise deux constellations de satellites supplémentaires (BeiDou et Galileo) ainsi que les satellites GPS (États-Unis) et GLONASS (Russie).
Les récepteurs StarFire 7500 et StarFire 7500 intégré peuvent suivre simultanément les signaux de correction provenant de jusqu’à trois satellites StarFire. Le récepteur suit et utilise les signaux de correction de tous les satellites StarFire visibles et choisit intelligemment le plus performant. Lorsqu’il se trouve dans une zone où le signal StarFire principal est bloqué, par exemple près d’une zone boisée, le récepteur bascule automatiquement vers un autre signal StarFire (visible) pour maintenir sa précision et ses performances.

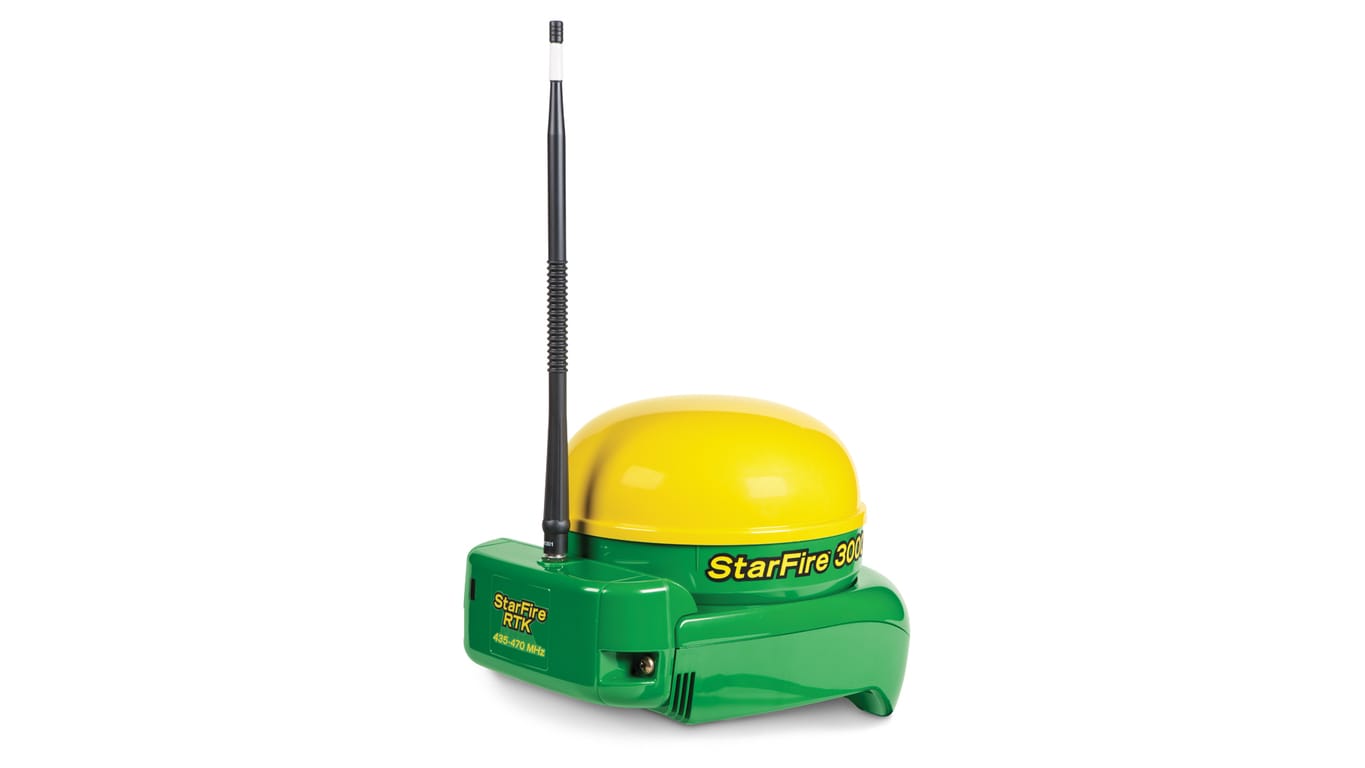

REMARQUE : En comparaison, le récepteur StarFire 3000 précédent ne pouvait détecter qu’un seul signal StarFire à la fois, et il fallait parfois attendre jusqu’à 4 minutes pour basculer sur le signal disponible suivant.
La répétabilité définit le niveau de précision du récepteur lors du calcul de sa position sur une période relativement longue.
REMARQUE : SF-RTK utilise uniquement les corrections satellites et ne nécessite pas l’utilisation d’une radio RTK. La radio RTK peut néanmoins être requise dans les scénarios suivants :
Le signal mRTK John Deere permet une navigation de précision sur un terrain de golf

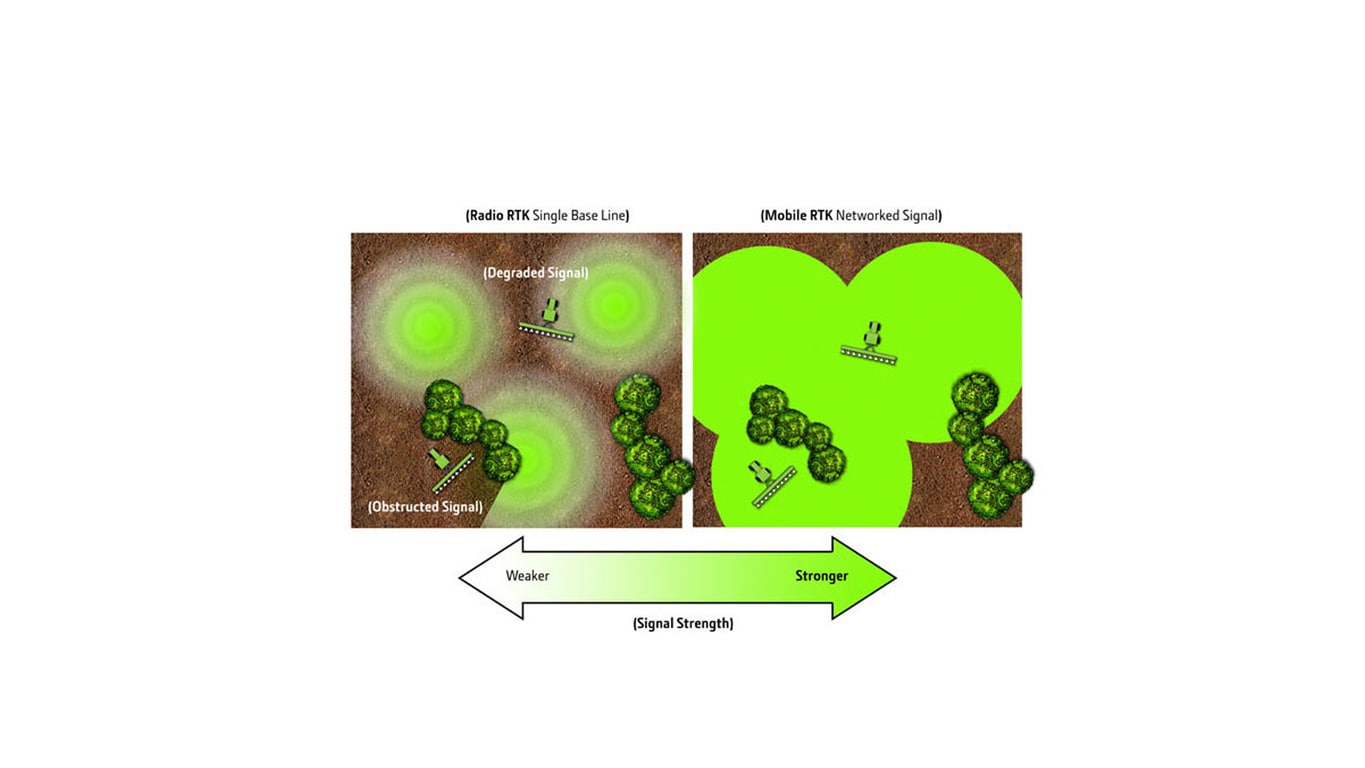

Le signal Mobile RTK John Deere est désormais compatible avec le récepteur StarFire 7500. Le signal mRTK John Deere est idéal pour les clients qui ont besoin d’une navigation précise dans les situations où la ligne directe du site vers les satellites est obstruée par des zones d’arbres denses et/ou des terrains vallonnés, tels qu’un terrain de golf.
Cette solution utilise les données de correction du réseau RTK Mobile John Deere. Une machine équipée de la passerelle télématique modulaire (MTG) de John Deere et d’une fonctionnalité de connectivité JDLink activée peut se connecter au réseau mobile JDLink et au réseau Mobile RTK John Deere pour obtenir des données de correction RTK reproductible partout où les deux réseaux sont disponibles.
Exigences
Le système Mobile RTK John Deere requiert :
Carte de couverture
La couverture du réseau Mobile RTK John Deere est disponible via le lien ci-dessous.
Support de verrouillage de StarFire 7000 et 7500 - BPF12459
Support de verrouillage de StarFire 6000 - BPF12464
Présentation des nouveaux supports de verrouillage de récepteur StarFire Notre dernière innovation comprend des supports et des composants métalliques robustes, qui remplacent les anciennes pièces en plastique. Cette mise à niveau améliore considérablement la sécurité du récepteur, le rendant beaucoup plus difficile à déloger. Le nouveau support de verrouillage amélioré offre une protection supplémentaire contre le vol et le vandalisme. La nouvelle conception permet d’installer un verrou d’attelage tubulaire de 5/8 pouce fourni par le client, offrant une sécurité supérieure par rapport au système de clé universelle précédent.
Le verrouillage de votre récepteur StarFire améliore la sécurité et offre une plus grande tranquillité d’esprit. En sécurisant le récepteur avec un mécanisme de verrouillage robuste, vous réduisez considérablement le risque de vol ou d’altération. Cela garantit que votre équipement reste en place et fonctionne de manière fiable, protégeant ainsi votre investissement et maintenant l’intégrité de vos opérations.
Veuillez noter que la trousse de support de verrouillage n’inclut pas le support de cerceau du récepteur et le verrou d’attelage tubulaire. Voici les pièces incluses :
Pièces du support de verrouillage de StarFire 7000 et 7500
Pièces du support de verrouillage de StarFire 6000
De nombreux facteurs jouent un rôle important dans le temps nécessaire au récepteur StarFire™ pour obtenir le niveau de précision souhaité. La qualité du signal du système mondial de navigation par satellite (GNSS) peut être un facteur, notamment en cas d’erreurs de multicheminement. Les erreurs de multicheminement se produisent lorsque les signaux satellites se reflètent sur les surfaces voisines. Lorsque l’antenne du récepteur capte un signal objet d’un multicheminement, il faut du temps au récepteur pour filtrer le signal GNSS réel provenant directement du satellite par rapport au signal réfléchi par un objet proche. Ce facteur contribue au temps nécessaire à l’obtention du niveau de précision souhaité.
Plaque de piège
La quincaillerie de la plaque de piège du récepteur StarFire 7500 dirige plus précisément les signaux GNSS vers l’antenne. L’ajout de cette plaque de piège permet d’obtenir une réduction de 73 % du temps nécessaire à l’acquisition d’un signal de correction SF-RTK par rapport aux générations précédentes de récepteurs StarFire. Vous gagnerez donc en productivité et effectuerez la tâche plus rapidement.
Les récepteurs StarFire 7500 et StarFire 7500 intégré utilisent un module de compensation de terrain (TCM) qui permet d’ajuster la position calculée de la machine selon le terrain sur lequel ils fonctionnent. Le module de compensation de terrain corrige les mouvements de roulis, de tangage et de lacet de la machine afin d’améliorer le rendement du système AutoTrac™ et du récepteur sur les terrains où la conduite est difficile, comme les terrains vallonnés.
En raison de l’importance croissante de la précision et de la répétabilité pour atteindre une précision à la plante près, les systèmes en place aujourd’hui doivent évoluer pour offrir cette capacité. Comme les récepteurs StarFire 6000 et StarFire 7000, le récepteur StarFire 7500 offre une fonction de calibrage avancé du TCM.
Avantages :
Fonctionnement :
Page de calibrage avancé du TCM sur l’afficheur
Le calibrage est terminé.
Le StarFire™ 7500 a intégré plusieurs améliorations pour renforcer la résilience lors des périodes d’activité solaire et des tempêtes géomagnétiques (scintillation). Un indicateur de « scintillation »* a été ajouté à l’onglet « Health » (Santé) pour faciliter la visualisation des périodes de scintillation modérée à sévère.
*Disponible uniquement lorsque le mode Flex RTK est activé. Consultez le livret d’entretien pour plus de détails.
Indicateur de scintillation
Cet indicateur offre une visualisation de l’environnement de scintillation actuel, classé selon les niveaux suivants :
Avantages:
Compatibilité :
Avec la connectivité Ethernet sur le récepteur intégré StarFire 7500, vous pouvez économiser jusqu’à 60 minutes par an tout en effectuant des mises à jour logicielles par liaison radio pour garder votre technologie synchronisée avec les dernières fonctionnalités
Récepteur StarFire™ 7500
REMARQUE : Données collectées lors de l’utilisation d’un récepteur StarFire 7500 de série avec un récepteur mobile StarFire 7500.
REMARQUE : La radio RTK nécessite toujours l’utilisation d’une radio compatible.
John Deere continue de faire évoluer sa technologie. Ainsi, les récepteurs StarFire™ 7500 sont conçus avec des composants modulaires leur permettant de remplacer instantanément la génération précédente de récepteurs intégrés. Vous n’avez donc jamais à vous soucier d’avoir du matériel obsolète.
Récepteur Starfire 7500 intégré
Récepteur universel StarFire 7500
Le récepteur universel StarFire 7500 comporte plus de 20 pièces entièrement réparables. Dans le cas peu probable d’un problème avec le système, de nombreux composants peuvent être remplacés sans qu’il soit nécessaire de remplacer complètement l’équipement. Cela vous permet de gagner du temps et d’économiser de l’argent pour consacrer ces ressources à d’autres aspects de votre activité.
BPF12660 – Filtre Stub pour interférences des contrôleurs de pivot
Les utilisateurs qui font fonctionner des récepteurs universels StarFire 7500 à proximité de contrôleurs de pivot compatibles GlobalStar peuvent constater un désengagement d’AutoTrac causé par des interférences de signal. Pour remédier à cela, John Deere offre désormais le filtre Stub BPF12660, une solution matérielle qui bloque les fréquences perturbatrices et assure une performance AutoTrac ininterrompue.
Les caractéristiques des produits reposent sur des renseignements indiqués au moment de la publication. Les caractéristiques des produits peuvent être modifiées sans préavis. Communiquez avec votre concessionnaire John Deere pour en savoir plus.
1Comparativement aux modèles précédents
