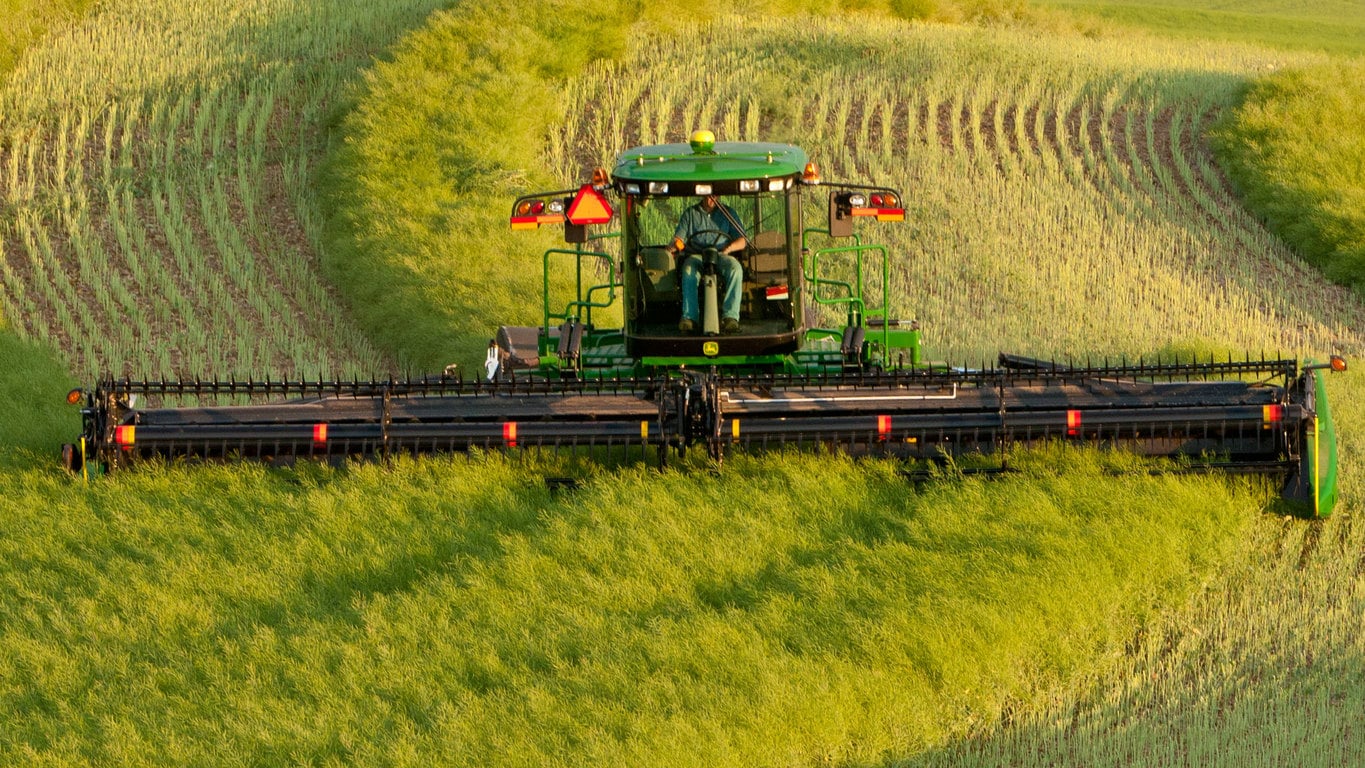

Tablier à toile730D
- Capacité d’andainage avec les tabliers à toile 700D
- Système d’entraînement à double couteau synchronisé
- Barre de coupe plus près du sol
Caractéristiques
Afficher tout
Réduire tout
Tambour d’alimentation central
Doigt de vis sans fin rétractable du tambour d’alimentation
Boîtier d’engrenages épicyclique de la barre de coupe
Arbre d’entraînement des lames
Système de barre de coupe à double coupe
Pare-pierres à double coupe
Vérin d’inclinaison
Tambour de la toile de convoyeur
Rabatteur de la toile de convoyeur
Ensemble bras de roue jumelée et bras de roue simple
Roues arrière de transport à basse vitesse
Technologie Connected Support
Deux tailles de disponibles pour installé en usine tambour d’alimentation central améliore l’acheminement des récoltes dans le convoyeur de la moissonneuse-batteuse
Le tambour d’alimentation central est conçu pour assurer une alimentation efficace et constante des récoltes dans l'engreneur de la moissonneuse-batteuse. Pour les plates-formes de convoyeur à toile 700D d'années-modèles 2020 et ultérieures, les clients pourront choisir entre un tambour d'alimentation central de 356 ou 406 mm (14 ou 16 po) à installer en usine.
Avantages :
- Le tambour d’alimentation d’un diamètre de 356 ou 406 mm (14 ou 16 po) installé en usine améliore considérablement l’acheminement des récoltes.
- L’emplacement stratégique améliore la manutention et la capacité des récoltes, augmente la productivité des récoltes à haut, comme les récoltes de blé, d’orge ou de canola irriguées
- Amélioration des performances de la moissonneuse-batteuse grâce aux doigts rétractables qui permettent une alimentation plus uniforme
- Augmentation de la capacité en conditions difficiles de 20 pour cent grâce à un limiteur d’effort de section d’alimentation centrale amélioré
Tambour d’alimentation central
Doigt de vis sans fin rétractable du tambour d’alimentation
Fonctionnalité :
De plus, le tambour d’alimentation dépasse des feuilles arrière de la toile de convoyeur, ce qui améliore le transfert des récoltes depuis les courroies de convoyeur latérales. L’augmentation de 1 200 à 1 650 Nm du couple du limiteur d’effort du tambour d’alimentation central permet une amélioration de la capacité en conditions difficiles
Dans certaines conditions, les récoltes peuvent rester coincées dans les coins du tambour d’alimentation mais les doigts rétractables du tambour les font circuler dans la moissonneuse-batteuse.
L’entraînement double des lames est synchronisé
Boîtier d’engrenages épicyclique de la barre de coupe
Arbre d’entraînement des lames
Le système à double entraînement des lames inédit est synchronisé, ce qui fait de lui le système d’entraînement de lames alternatif le plus efficace sur le marché. Les entraînements des lames en ligne épicycliques doubles entraînés par arbre positifs et fiables avec protection de transmission intégrée offrent aux opérateurs le système d’entraînement des lames le plus résistant.
Le système de couteau à double coupe permet une coupe plus nette
Toutes les toiles de convoyeurs 700D John Deere incluent un couteau à double coupe qui comprend une inclinaison hydraulique commandée depuis l’intérieur de la cabine. Toutes les barres de coupe de toile de convoyeur de 10,6 m (35 pi) et 12,1 m (40 pi) possèdent des courroies de renfort pour l’arrière des couteaux.
Avantages :
- Productivité optimisée grâce à la course plus longue des sections de couteau qui assure une coupe plus rapide, plus nette et plus régulière, et qui permet donc aux conducteurs de récolter à de plus grandes vitesses de déplacement
- Productivité optimisée dans les conditions difficiles grâce au renforcement de l’arrière des couteaux qui consolide la barre de coupe
- Coût de fonctionnement réduit et durée d’usure rallongée grâce aux sections de faucille renforcées et au traitement au bore unique
- L’inclinaison hydraulique permet d’optimiser l’angle de la barre de coupe selon les conditions, ce qui prolonge la journée de récolte et permet d’atteindre la hauteur de coupe la plus basse possible
Système de barre de coupe à double coupe
Pare-pierres à double coupe
Fonctionnalité
L’action de coupe sur 100 mm (4 po) permet une coupe plus nette par rapport à l’effet de déchirement des systèmes de coupe à course plus courte. Les dispositifs de maintien de la lame sont facilement réglables pour aider à préserver la performance de récolte.
Vérin d’inclinaison
L’inclinaison hydraulique de la barre de coupe peut être inclinée jusqu’à huit degrés tout en conservant une excellente visibilité de la barre de coupe quel que soit l’angle d’inclinaison. Pour faciliter encore l’utilisation, la poignée hydro peut être paramétrée pour commander l’inclinaison du tablier.
Les fonctions de reprise et d’inversion du rabatteur sont présentes sur les toiles de convoyeur 700D
Les fonctions de reprise et d’inversion du rabatteur sont présentes sur les toiles de convoyeur 700D. Le conducteur de la moissonneuse-batteuse peut enregistrer deux positions différentes pour le rabatteur avec un réglage pour les conditions normales et un autre pour les récoltes couchées, emmêlées, courtes ou inclinées.
Avantages :
- Économies de temps et plus grand confort avec des positions du rabatteur enregistrées, diminuant la fatigue du conducteur
- Augmentation de l’efficacité de la récolte grâce à la fonction d’inversion du rabatteur qui permet d’inverser le rabatteur avec le tambour d’alimentation central et la courroie pour retirer les obstructions
Tambour de la toile de convoyeur
Rabatteur de la toile de convoyeur
Option d’alimentation à toile de convoyeur pour tablier 700D
Une option d’alimentation à toile est disponible sur toute la gamme de tabliers à toile rigides 700D de l’année-modèle 2018. Ce code d’option comprend des vis sans fin de récolte supérieures plus larges avec les éléments hydrauliques et la boulonnerie de montage nécessaires ainsi qu’un colis de joints amélioré pour conserver les céréales dans la toile de convoyeur sans en laisser au sol.
Avantages :
- Alimentation plus uniforme dans des conditions de récolte difficiles grâce à une augmentation du diamètre de la vis sans fin jusqu’à 50 pour cent
- Performance accrue dans les cultures d’alimentation difficile avec un couple double sur les moteurs de vis sans fin supérieure
- Pertes de section d’alimentation centrale réduites de 45 pour cent
Fonctionnalité :
La taille de la vis sans fin de récolte supérieure a été augmentée de 304,8 mm (12 po) à 457,2 mm (18 po) avec un filet de vis sans fin plus profond pour offrir un contrôle amélioré dans des conditions de récoltes broussailleuses. Ceci permet une alimentation uniforme au tambour d’alimentation central offrant une transition fluide vers le convoyeur. Le colis de joints pour la section d’alimentation centrale ajoute des joints en caoutchouc des deux côtés du tambour d’alimentation central, ce qui évite les pertes de céréales hors du tambour d’alimentation central.
Quelques minutes suffisent pour qu’une seule personne fasse passer le tablier à toile de convoyeur du mode de travail aux champs au mode de transport sans outils
Les tabliers à toile 730D, 735D et 740D peuvent être équipés d’un système de transport à basse vitesse intégré.
Valeur John Deere :
L’utilisation d’une remorque d’unité de récolte devient superflue grâce aux pneus de roue servante avant jumelés dotés d’un timon réglable et de deux pneus de roue de profondeur qui supportent l’ensemble du poids du tablier à toile lors du transport.
Le transport sur route est alors plus simple et plus rapide puisqu’une seule personne suffit pour faire passer le tablier à toile du mode de travail aux champs au mode de transport, sans outils et en quelques minutes.
Principe de fonctionnement
En mode de travail aux champs, les roues jumelées deviennent les roues de profondeur gauche et droite. Pour le transport, les roues servantes jumelées gauches supportent un côté du châssis de la toile de convoyeur et les roues jumelées droites sont repositionnées de manière à soutenir l’extrémité droite du châssis.
L’ensemble de transport comprend des feux d’avertissement qui peuvent être branchés sur une source d’alimentation à sept positions pour le transport routier avec une limite de vitesse de 32,2 km/h (20 mi/h) pour le transport d’équipement agricole.
Ensemble bras de roue jumelée et bras de roue simple
Roues arrière de transport à basse vitesse
REMARQUE : Les tabliers à toile 730D, 735D et 740D sont équipés de deux pneus de roues de profondeur ST215/75R14 comme équipement de série et de quatre roues de profondeur ST215/75R14 avec l’option de transport à basse vitesse.
Le système Connected Support™ de John Deere évite l’immobilisation et résout efficacement les problèmes grâce à des solutions reposant sur des technologiques révolutionnaires
Technologie Connected Support
Lorsque vous achetez un équipement John Deere, vous exigez la fiabilité. Vous savez aussi que des problèmes peuvent se produire et qu’un produit est bon uniquement s’il fait l’objet d’une bonne assistance. C’est pourquoi l’équipement John Deere est doté d’une technologie qui détecte les problèmes potentiels et peut vous prévenir rapidement, vous et votre concessionnaire, dans la cabine ou où que vous soyez.
Le système Connected Support de John Deere est une modification révolutionnaire apportée à l’assistance technique qui optimise la technologie et la connectivité de la télématique JDLink™ afin d’empêcher le temps d’immobilisation et de résoudre les problèmes plus rapidement. Ces outils réduisent le temps d’immobilisation d’en moyenne 20 %, ce qui permet d’obtenir des réponses plus rapides aux problèmes imprévus et de réduire les déplacements du technicien jusqu’à votre machine. Pour certains problèmes, le temps d’immobilisation imprévu peut même être évité complètement grâce à la prédiction du problème.
Avec votre accord, Connected Support de John Deere :
- vous permet de continuer à utiliser votre machine en en contrôlant l’état et en vous alertant rapidement, vous et votre concessionnaire, des problèmes;
- vous fait gagner du temps en consultant à distance les afficheurs en cabine, ce qui réduit les déplacements jusqu’à la cabine;
- réduit voire élimine les déplacements du technicien jusqu’à la machine en ayant la possibilité d’effectuer des diagnostics et de de reprogrammer le logiciel à distance;
- communique les renseignements nécessaires aux spécialistes pour réagir plus rapidement au temps d’immobilisation et l’éviter complètement.
Avec plus de dix ans d’expérience à optimiser la connectivité pour résoudre les problèmes, personne d’autre que John Deere et votre concessionnaire John Deere ne possède l’expérience, les outils et le savoir-faire pour vous maintenir en activité. Connected Support est une fonction fournie de série sur tous les produits John Deere avec l’installation de JDLink en usine ou sa trousse de conversion hors usine.
Spécifications et comparaison
Ajouter un modèle
| Spécifications et comparaison | ||||
|---|---|---|---|---|
| Vous pouvez comparer les spécifications d'au plus 4 modèles | John Deere 730D Tablier à toile |
Caractéristiques clés
| Longueur de la barre de coupe | 9,14 m 30 ft |
|||
|---|---|---|---|---|
| Entraînement des lames | De série : couteau double En option : simple |
|||
| Vitesse des lames | 490 cycles/min | |||
| Vitesses de fonctionnement du rabatteur-ramasseur | 6-54 rpm Rabatteur de 137.2 cm (54 po) : 5-44 rpm |
|||
| Commande de vitesse de courroie de toile | Système hydraulique depuis la cabine |
Plate-forme
| Type | Toile rigide |
|---|
Barre de coupe
| Type | Système d’entraînement des lames en ligne droite | |||
|---|---|---|---|---|
| Longueur | 9.14 m 30 ft |
|||
| Entraînement des lames | De série : couteau double En option : simple |
|||
| Vitesse des lames | 490 cycles/min | |||
| Angle d'inclinaison de la barre de coupe | De série : hydraulique, angle d’inclinaison maximum de 9 degree (angle) | |||
| Hauteur du patin de base |
Rabatteur-ramasseur
| Généralités | ||||
|---|---|---|---|---|
| Nombre de lattes | Six lattes en polymère (de série), six lattes en acier (en option) | |||
| Doigts | De série : nylon En option : acier |
|||
| Diamètre | 1,067 m 3,5 ft |
|||
| Commande de hauteur | Hydraulique | |||
| Commande de vitesse | Hydraulique | |||
| Relevage du rabatteur | Course du vérin : 330 mm 13 in. Plage totale : 391,5 mm 15,4 in. |
|||
| Dégagement longitudinal du rabatteur | Course du vérin : 359 mm 14,1 in. Plage totale : 620 mm 24,4 in. |
|||
| Avant de la barre de coupe | ||||
| Retour à la position du rabatteur | De série | |||
| Inversion du rabatteur | De série | |||
| Vitesse de fonctionnement | 6-54 rpm | |||
| Vitesses de fonctionnement (rabatteur de 1,37 m (54 po)) |
Courroies de toile de convoyeur
| Largeur | Courroies latérales : 1,02 m 3,33 ft Courroies centrales : 1,4 m 4,583 ft Courroie centrale non comprise dans la configuration de l’andaineuse automotrice |
|||
|---|---|---|---|---|
| Profondeur de courroie | ||||
| Hauteur nette | 25,4 mm 1 in. |
|||
| Vitesse de fonctionnement | Courroies latérales : variable jusqu’à 223 m/min 735 fpm Courroies centrales : 212 m/min 695 fpm Courroie centrale non comprise dans la configuration de l’andaineuse automotrice |
|||
| Commande de vitesse | Système hydraulique depuis la cabine | |||
| Inversion de la courroie centrale | De série ; courroie centrale non comprise dans la configuration pour andaineuse automotrice |
Tambour d’alimentation
| Diamètre | Deux options de posé en usine: 356 ou 406 mm 15 ou 16 in. Tambour d’alimentation non compris dans la configuration de l’andaineuse automotrice |
|||
|---|---|---|---|---|
| Doigts du tambour d’alimentation | Renforcé pour service intense et rond avec cran et fixation de sécurité Diamètre : 16 mm 0,625 in. |
|||
| Nombre de doigts | 18 | |||
| Tablier à doigt de vis sans fin | Chevron double, rétractable | |||
| Portée des doigts | 195 mm 6 in. |
|||
| Inversion du tambour/vis sans fin | De série | |||
| Vitesse de fonctionnement, tr/min | 195 rpm | |||
| Volet de nettoyage central | De série |
Détection de hauteur d'élément de récolte
| Type | De série : électrohydraulique | |||
|---|---|---|---|---|
| Détection de hauteur d’élément de récolte au sol | De série | |||
| Détection de hauteur d’élément de récolte dans les airs | De série |
Vis sans fin supérieure
| Type | En option : entraînement hydraulique | |||
|---|---|---|---|---|
| Vis d'alimentation à doigts | ||||
| Taille |
Dimensions
| Longueur du tablier | 10,0 m 32,9 ft |
|||
|---|---|---|---|---|
| Profondeur de travail totale | 2,5 m 8,2 ft |
|||
| Largeur de transport, position de travail aux champs | 9,9 m 32,5 ft |
|||
| Largeur de transport sur les roues, moins les diviseurs | 2,7 m 8,9 ft |
|||
| Longueur de transport, attelage déployé | 12,3 m 40,4 ft |
Poids
| Poids approximatif | rabatteur-ramasseur: Moissonneuse-batteuse uniquement: 3 109 kg 6 855 lb Andaineuse automotrice uniquement: 2 509 kg 5 532 lb Avec transport: Moissonneuse-batteuse uniquement: 3 286 kg 7 245 lb Andaineuse automotrice uniquement: 2 686 kg 5 922 lb |
|---|
Renseignements supplémentaires
| Date de collecte |
|---|
-
