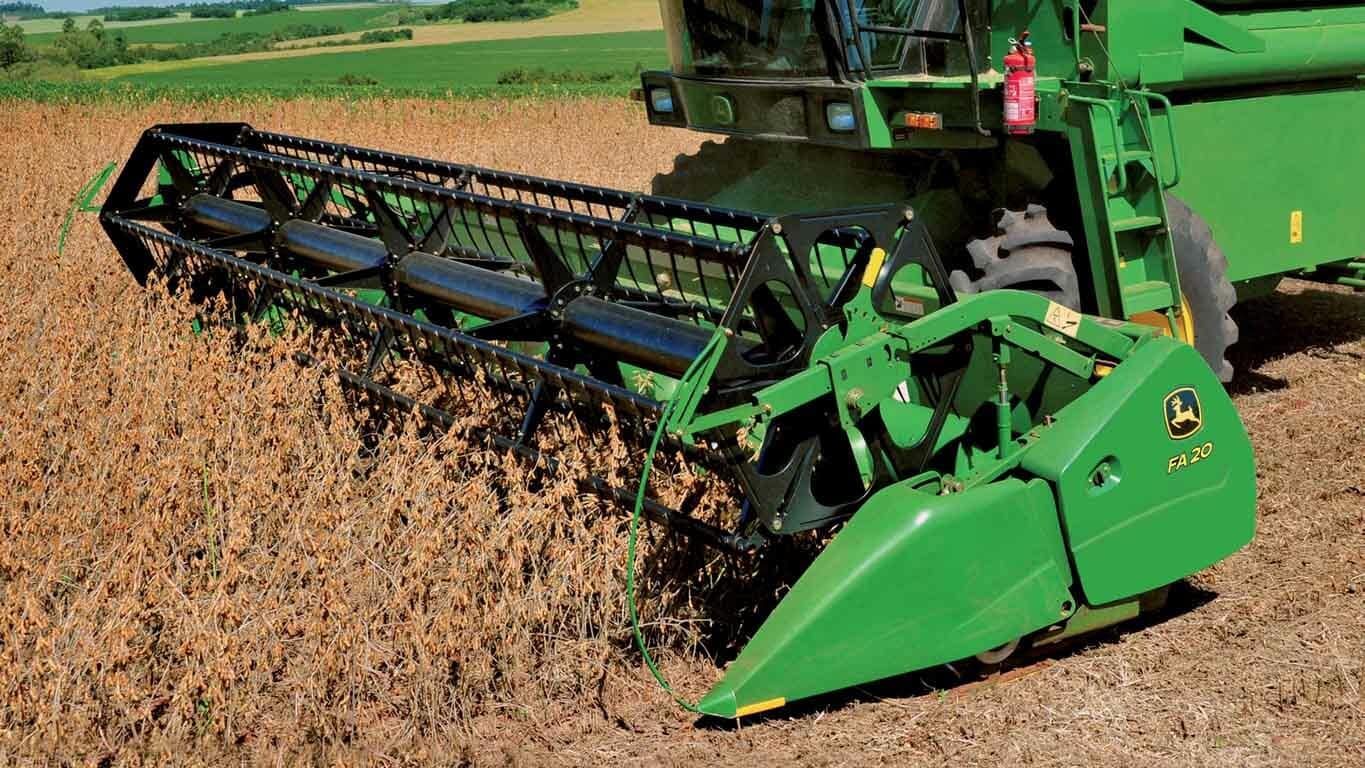

Tablier de coupe flexibleFA 20
- Entraînement du couteau épicycloïdal pour plus de puissance
- Patin surélevé
- Moins de pièces de tambours, de montage et de commande
- Le système de flottement HydraFlex™ améliore le contrôle de l’opérateur
Caractéristiques
Afficher tout
Réduire tout
Bras de flottement
Vérins hydrauliques sur chaque canal
Boîtier d’engrenages de l’entraînement épicyclique des lames
Système de verrouillage à point unique amélioré
Technologie Connected Support
Le système de flottement HydraFlex™ améliore le contrôle de l’opérateur
Le système HydraFlex commande hydrauliquement le flottement de la barre de coupe en tournant simplement un bouton dans la cabine. Ceci offre à la barre de coupe une flexibilité exceptionnelle sur toute la plage des pressions de fonctionnement. Le système HydraFlex permet d’atteindre des vitesses de coupe plus élevées que les systèmes de flottement classiques.
Avantages :
- La tringlerie mécanique est remplacée par des bras de flottement avec des vérins hydrauliques à chaque canal. Ces vérins permettent à la barre de coupe de flotter sur les terrains accidentés avec un meilleur contrôle de l’opérateur. Consultez le livret d’entretien pour connaître les recommandations de réglages.
REMARQUE : Les vérins hydrauliques figureront sur tous les autres canaux des modèles 630F et 635F de l’année modèle 2022.
- Le système HydraFlex du tablier muni d’un accumulateur maintient une pression au sol constante lorsque les conditions du terrain changent. Le mode manuel sert à verrouiller la barre de coupe en mode rigide.
Bras de flottement
Vérins hydrauliques sur chaque canal
Fonctionnalité
En mode automatique, l’opérateur règle la pression au sol souhaitée pour la barre de coupe, et le système maintient ce réglage. Si un point de consigne différent est souhaité, l’opérateur ajuste l’encodeur sur le tableau de l’accoudoir et une nouvelle lecture de la pression de flottement de la barre de coupe est indiquée sur la console d’angle. Pour augmenter le suivi du sol sur les terrains accidentés, réduisez la pression de la barre de coupe pour l’alourdir sur le sol. En cas de poussée du sol, augmentez la pression de la barre de coupe pour alléger la barre de coupe sur le sol.
Entraînement épicyclique des lames à la capacité d'entraînement accrue
Entraînement épicyclique des lames renforcé pour service intense
Avantage pour le client :
- Procure un grand niveau de fiabilité et de durabilité
- Réduit les vibrations
- Coupe rapide et efficace pour des vitesses de récolte accélérées
Boîtier d’engrenages de l’entraînement épicyclique des lames
Principe de fonctionnement :
- La course de la lame de 89 mm (3,5 po) rend la coupe plus efficace. Cette course plus longue améliore la capacité de coupe de la barre de coupe, même lorsque les conditions sont difficiles, comme dans les récoltes à tiges larges ou dans les mauvaises herbes, sans créer d’obstruction.
- La vitesse de la lame est de 520 tr/min
- La tête de lame en ligne, par rapport à la conception à oscillation, oscille en ligne droite et non sur un rayon comme le précédent entraînement des lames, augmentant la fiabilité de la tête de lame
- L'accessoire entre la tête de lame et le boîtier d’engrenages est amélioré. Pour l’entretien de la lame, il suffit tout simplement de déposer deux vis d’assemblage.
Le système de verrouillage à un point unique amélioré est pratique et rapide
Système de verrouillage à point unique amélioré
Le système de verrouillage de l’unité de récolte à point unique de John Deere offre aux opérateurs de moissonneuse-batteuse une méthode simple et rapide pour installer tous les équipements frontaux. Un simple mouvement du levier permet d’effectuer les branchements électriques et hydrauliques et de mettre en place les axes de verrouillage de l’unité de récolte.
Avantages :
- Les changements d’éléments de récolte sont plus rapides, ce qui laisse davantage de temps pour la récolte.
- Aucun outil n’est nécessaire pour retirer les éléments de récolte pour le transport ou l’entreposage.
Fonctionnalité :
Le système de verrouillage à point unique amélioré comprend un distributeur monté sur toutes les tôles arrière de tabliers et de becs cueilleurs à maïs. Ces ensembles incluent une soupape d’orifice propre au type d’unité de récolte ainsi qu’une soupape de sûreté automatique de pression. Ensemble, ces soupapes garantissent la performance et la fiabilité des fonctions hydrauliques de l’unité de récolte.
Le système Connected Support™ de John Deere évite l’immobilisation et résout efficacement les problèmes grâce à des solutions reposant sur des technologiques révolutionnaires
Technologie Connected Support
Lorsque vous achetez un équipement John Deere, vous exigez la fiabilité. Vous savez aussi que des problèmes peuvent se produire et qu’un produit est bon uniquement s’il fait l’objet d’une bonne assistance. C’est pourquoi l’équipement John Deere est doté d’une technologie qui détecte les problèmes potentiels et peut vous prévenir rapidement, vous et votre concessionnaire, dans la cabine ou où que vous soyez.
Le système Connected Support de John Deere est une modification révolutionnaire apportée à l’assistance technique qui optimise la technologie et la connectivité de la télématique JDLink™ afin d’empêcher le temps d’immobilisation et de résoudre les problèmes plus rapidement. Ces outils réduisent le temps d’immobilisation d’en moyenne 20 %, ce qui permet d’obtenir des réponses plus rapides aux problèmes imprévus et de réduire les déplacements du technicien jusqu’à votre machine. Pour certains problèmes, le temps d’immobilisation imprévu peut même être évité complètement grâce à la prédiction du problème.
Avec votre accord, Connected Support de John Deere :
- vous permet de continuer à utiliser votre machine en en contrôlant l’état et en vous alertant rapidement, vous et votre concessionnaire, des problèmes;
- vous fait gagner du temps en consultant à distance les afficheurs en cabine, ce qui réduit les déplacements jusqu’à la cabine;
- réduit voire élimine les déplacements du technicien jusqu’à la machine en ayant la possibilité d’effectuer des diagnostics et de de reprogrammer le logiciel à distance;
- communique les renseignements nécessaires aux spécialistes pour réagir plus rapidement au temps d’immobilisation et l’éviter complètement.
Avec plus de dix ans d’expérience à optimiser la connectivité pour résoudre les problèmes, personne d’autre que John Deere et votre concessionnaire John Deere ne possède l’expérience, les outils et le savoir-faire pour vous maintenir en activité. Connected Support est une fonction fournie de série sur tous les produits John Deere avec l’installation de JDLink en usine ou sa trousse de conversion hors usine.
Spécifications et comparaison
Ajouter un modèle
| Spécifications et comparaison | ||||
|---|---|---|---|---|
| Vous pouvez comparer les spécifications d'au plus 4 modèles | John Deere FA 20 Tablier de coupe flexible |
Caractéristiques clés
| Largeur hors tout | 6,6 m 21,7 ft |
|||
|---|---|---|---|---|
| Longueur de la barre de coupe | 6,1 m 20 ft |
|||
| Plage de flottement de la barre de coupe flexible | 152 mm 6 in. |
|||
| Réglage de l'angle d'inclinaison | (situé sur convoyeur) 17 degree (angle) | |||
| Commande de hauteur | Hydraulique | |||
| Commande de vitesse | Hydraulique |
Plate-forme
| Type | Auger |
|---|
Barre de coupe
| Type | Système de couteau avec boîtier d’engrenages en ligne de 102 mm 4 in. |
|||
|---|---|---|---|---|
| Angle de la barre de coupe | 10 degree (angle) | |||
| Longueur de la barre de coupe | 6,1 m 20 ft |
|||
| Plage de flottement de la barre de coupe flexible | 152 mm 6 in. |
|||
| Réglage de l'angle d'inclinaison | (situé sur convoyeur) 17 degree (angle) | |||
| Sections de couteaux | Renforcées pour usage intensif, surdentelées | |||
| Doigts | Acier forgé, traité thermiquement | |||
| Vitesse de l'arbre arrière | 490 rpm | |||
| Vitesse des couteaux | 520 cycles/min |
Vis sans fin de tablier
| Diamètre | 66 cm 26 in. |
|||
|---|---|---|---|---|
| Vitesse de fonctionnement | Régime lent : 135, 152 rpm Régime accéléré : 170 rpm |
Rabatteur
| Nombre de lattes | Six | |||
|---|---|---|---|---|
| Diamètre | 1,067 m 3,5 ft |
Commandes du rabatteur
| Commande de hauteur | Hydraulique | |||
|---|---|---|---|---|
| Commande de vitesse | Hydraulique | |||
| Vitesses de fonctionnement | 6-44 rpm |
Système hydraulique
| Cylindrée du moteur du rabatteur (par tour) | ||||
|---|---|---|---|---|
| Pression du système d'entraînement du rabatteur | 14 000 (+/- 1 000) kPa 2 000 (+/- 150) psi |
|||
| Course longitudinale du rabatteur | 35,9 cm 14,1 in. |
Dimensions
| Largeur de coupe | 6,1 m 20 ft |
|||
|---|---|---|---|---|
| Largeur de ramassage | 6,12 m 20,1 ft |
|||
| Largeur hors tout | 6,6 m 21,7 ft |
|||
| Poids approximatif | 1 788 kg 3 942 lb |
Renseignements supplémentaires
| Date de collecte |
|---|
