Moteur (moteur Q810E illustré)
Filtre à air renforcé (modèle Q810E illustré)
Les moteurs à deux cylindres en V refroidis à l’air de qualité commerciale alimentent les tondeuses QuikTrak™ :
Les deux moteurs sont dotés des fonctionnalités suivantes :
Tube de remplissage/vérification de l’huile moteur, flexible de vidange, filtre à huile et orifice de nettoyage
Le moteur est équipé d’un filtre à huile remplaçable, pour une durée de vie utile accrue du moteur.
Le tube de vérification/remplissage de l’huile moteur, le filtre à huile et le flexible de vidange d’huile sont tous situés à proximité l’un de l’autre pour faciliter l’entretien.
Réservoir de carburant
Bouchon de réservoir de carburant, jauge et soupape d’arrêt
Les éléments du circuit d’alimentation de qualité assurent des performances et une commodité accrues :
Une jauge à carburant aisément accessible permet d’informer l’utilisateur en continu concernant le niveau de carburant dans le réservoir.
Un robinet d’arrêt de carburant est fourni. Il est recommandé de le fermer à chaque fois que la tondeuse QuikTrak™ ne fonctionne pas.
Filtre à carburant remplaçable
Un filtre à carburant remplaçable de grande qualité est fourni afin de contribuer au fonctionnement fiable du moteur.
Corps de tondeuse mécanosoudé de 91 cm (36 po)
Renfort du corps de tondeuse
Un corps de tondeuse soigneusement conçu peut faire la différence entre un travail acceptable et des résultats vraiment spectaculaires. Le corps de tondeuse mécanosoudé d’épaisseur 7 de 4,6 mm (0,179 po) assure une coupe de qualité encore plus élevée dans des conditions encore plus variées. Il améliore les performances de tonte.
Les caractéristiques clés du corps de tondeuse mécanosoudé comprennent :
Déflecteur de décharge de tondeuse flexible
Roues pivotantes
Une ouverture d’éjection large et un déflecteur relevé assurant une dispersion uniforme des brins d’herbe coupée, pour une apparence impeccable dans toutes les conditions de tonte.
Des roues pivotantes dotées de pneus increvables contribuent à des travaux de tonte uniformes et en douceur :
Levier de levage de la tondeuse
La tondeuse QuikTrak est équipée d’un corps de tondeuse flottant qui offre plusieurs avantages :
Le levier de levage permet à l’opérateur de lever complètement la tondeuse depuis la plate-forme de conduite.
Il s’agit d’une caractéristique pratique pour le transport d’une zone de tonte à une autre et pour le chargement/déchargement.
Cela permet à l’utilisateur de relever la tondeuse lorsqu’il rencontre des racines ou d’autres obstacles sur la pelouse pendant la tonte.
Réglage de la hauteur de coupe
Couvercle de fusée de corps de tondeuse
La hauteur de coupe de la tondeuse peut être réglée de 3,8 cm (1,5 po) à 12,7 cm (5 po) par incréments de 0,64 cm (0,25 po) :
Les couvercles de fusées du corps de tondeuse permettent le nettoyage, même quand ils sont en place, et peuvent être enlevés sans outils pour la maintenance. Un entraînement avec une seule courroie a de faibles coûts de réparation et est accessible pour le nettoyage.
Trousse d’adaptation de hachage et lames en option (conception similaire illustrée)
Une trousse d’adaptation de hachage et des lames de hachage spéciales sont disponibles en option :

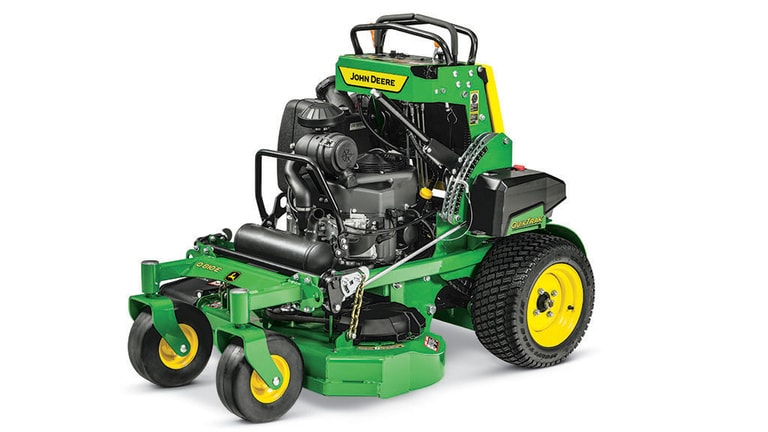

Tondeuse QuikTrak™ (modèle Q810E illustré)
Plate-forme de conduite et plaque d’appui
Le poste de conduite spacieux est doté d’amortisseurs qui absorbent les chocs et garantissent une conduite tout en douceur.
Une plaque d’appui haut de gamme est fournie pour assurer le confort de l’utilisateur et le protéger de la chaleur dégagée par la machine.
Pochette de rangement
Commandes de l’utilisateur
Une poche de rangement sur le boîtier de batterie fournit un emplacement pratique où ranger téléphone cellulaire, gants, etc.
Les leviers de commande sont dotés d’un revêtement en mousse agréable. Deux barres de référence fixes sont fournies pour la commodité et le confort du conducteur :

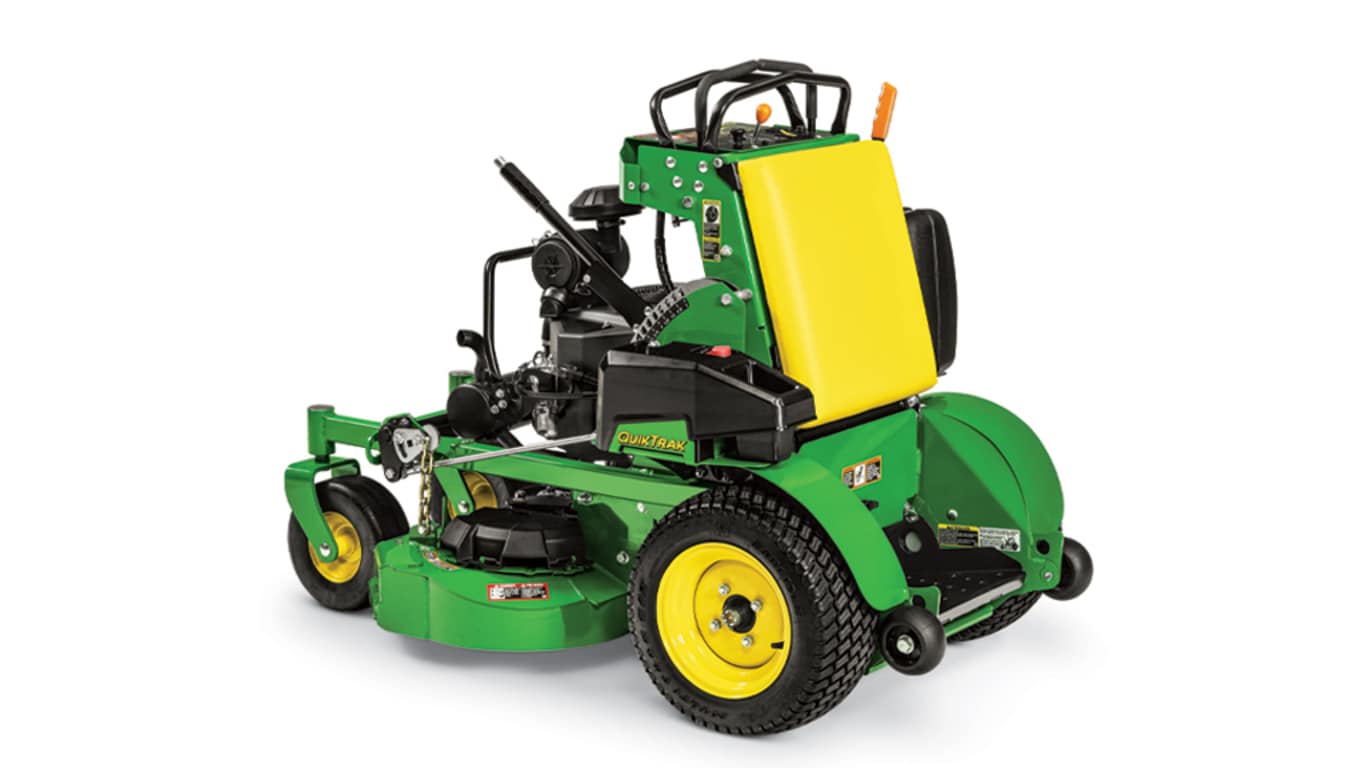

Tondeuse QuikTrak™ (modèle Q810E illustré)
Console de commande (modèle Q810E illustré)
Les commandes sont codées par couleur et disposées logiquement pour les rendre faciles à localiser et à utiliser par l’opérateur :
Levier du frein de stationnement
Un dispositif de verrouillage des pneus procure de la stabilité pendant le transport et lorsque le véhicule est stationné en pente; il doit être enclenché dès que la machine est inutilisée :
Poignée de relevage du corps de tondeuse et réglage de la hauteur de coupe
Un système de réglage de la hauteur de coupe facile à utiliser permet à l’utilisateur de régler la hauteur de coupe du corps de tondeuse sans outil et avec un effort minimum :
REMARQUE : Vous pouvez obtenir des renseignements supplémentaires sur les réglages de la hauteur de coupe des tondeuses dans la section Corps de tondeuse.
Tondeuses QuikTrak Q800
Les tondeuses QuikTrak des séries E et M ont une garantie pare-chocs à pare-chocs de 1 200 heures ou de 36 mois, selon la première éventualité. Les tondeuses de la série R ont une garantie de 1 500 heures ou de 36 mois, selon la première éventualité. Toutes les tondeuses QuikTrak ont également une garantie illimitée de 24 mois. La garantie est sans tracas, car John Deere couvre toute la machine.
Les garanties QuikTrak sont également alignées sur celles des tondeuses commerciales à conducteur marchant et des tondeuses ZTrak Z900 de John Deere afin que vous puissiez faire passer toute votre flotte sur un seul contrat, avec une seule durée de garantie et un seul échéancier de paiement.

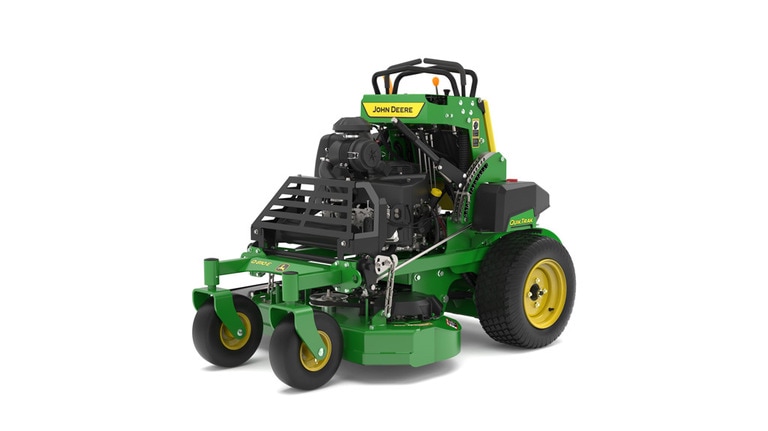

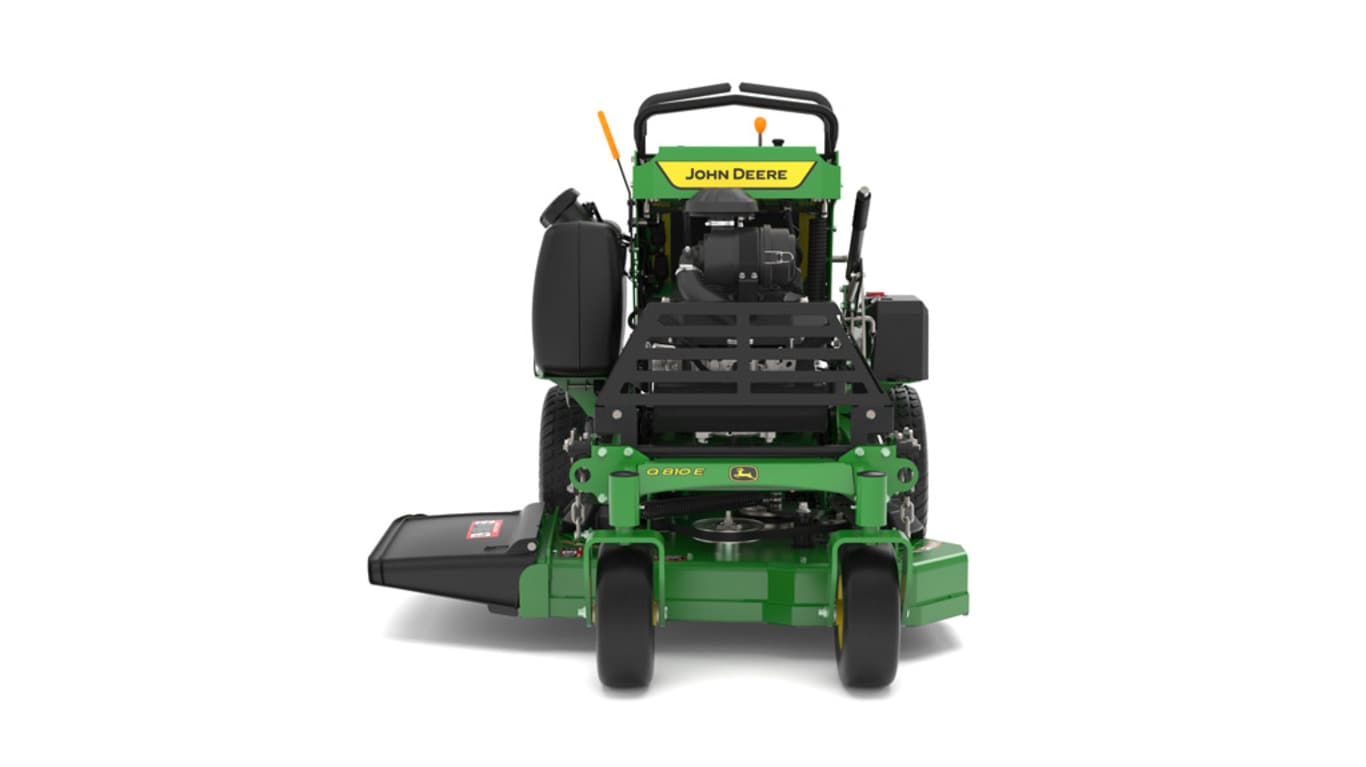

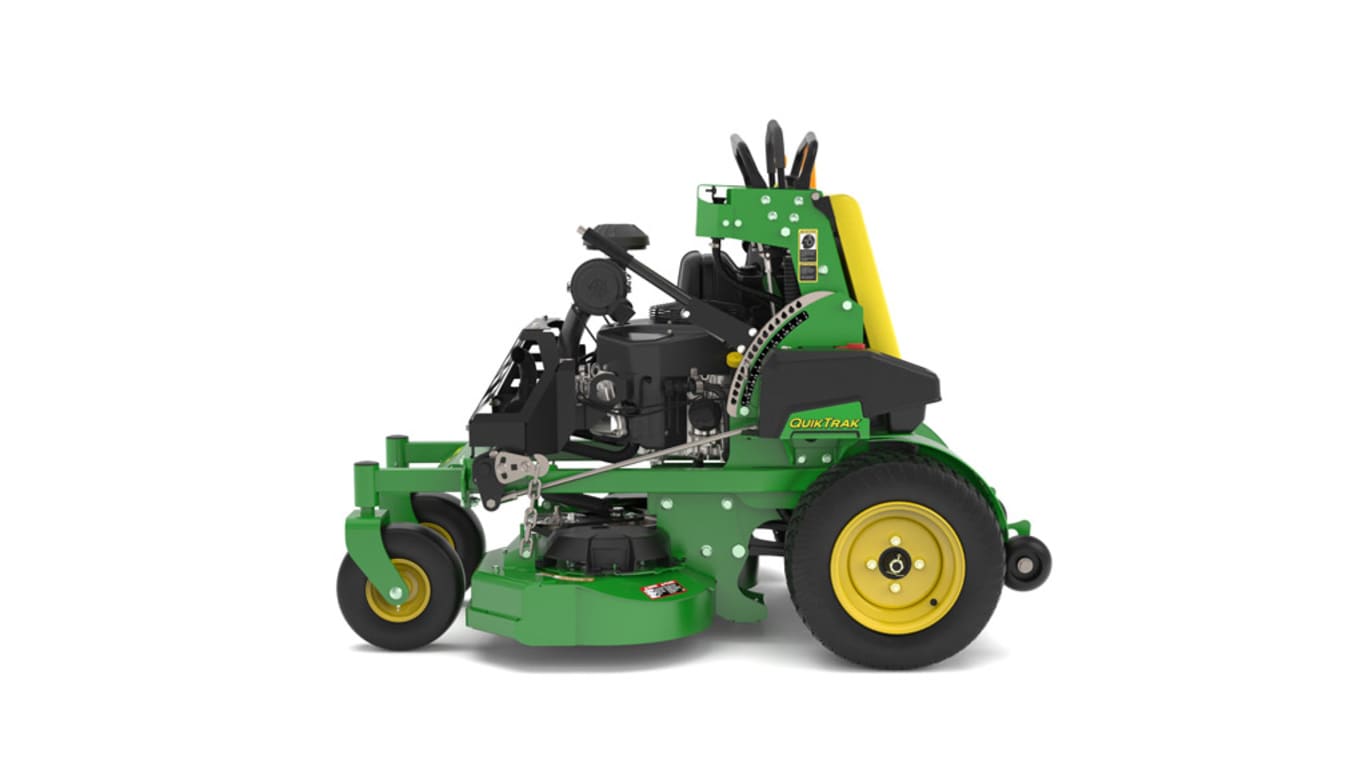

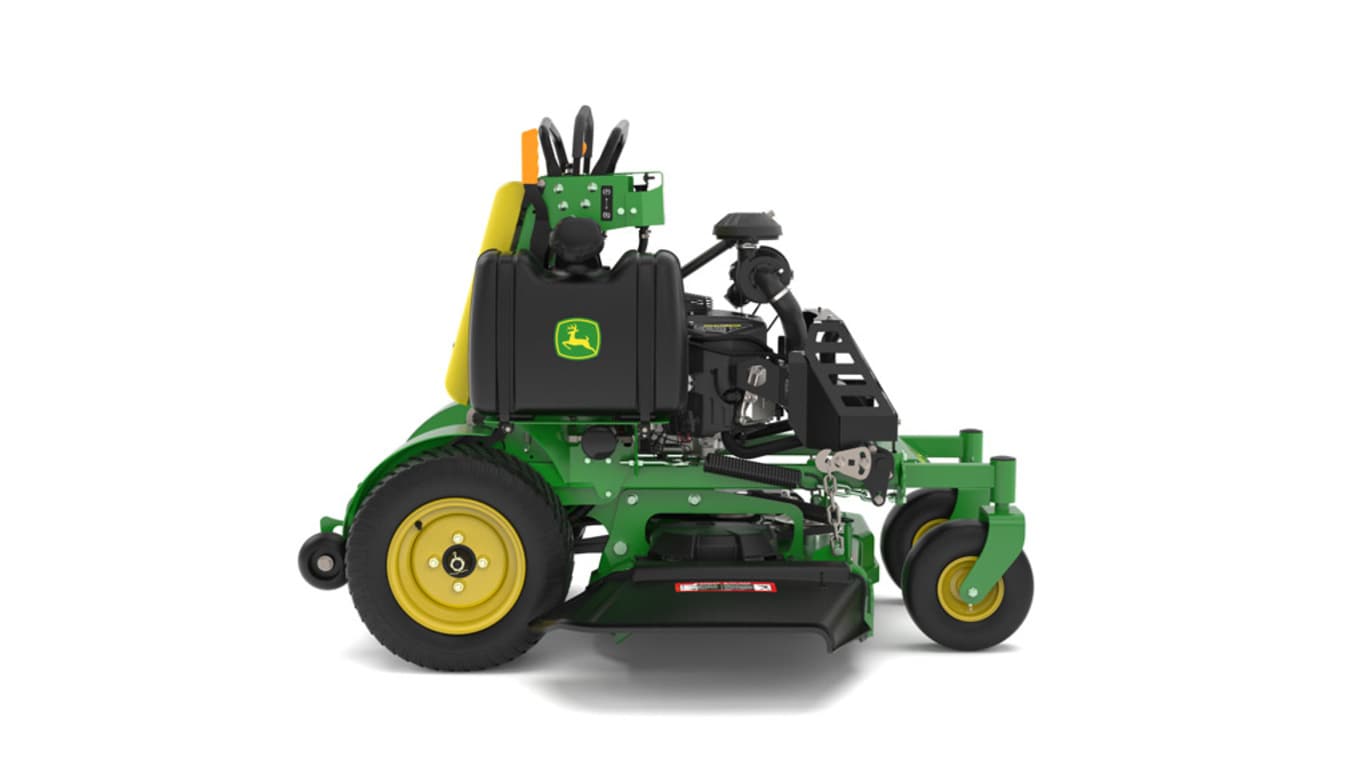

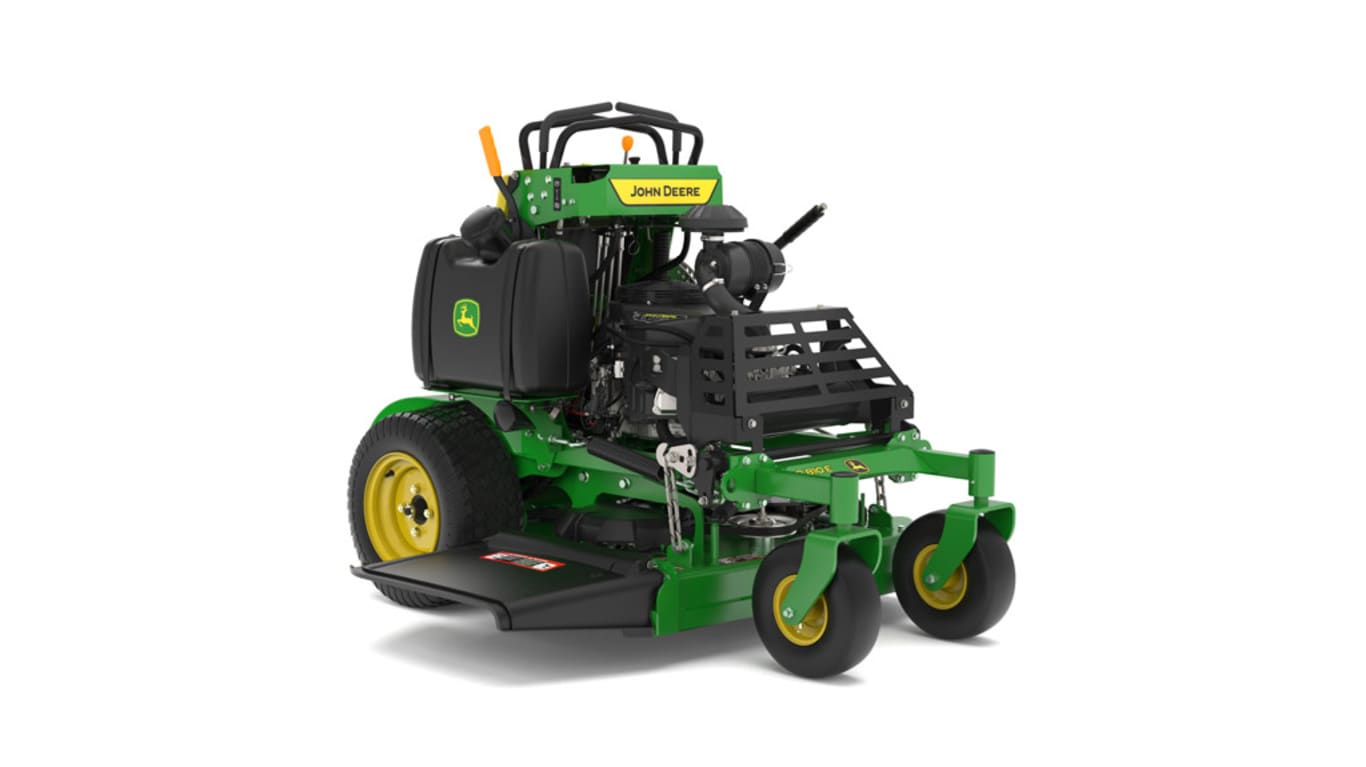

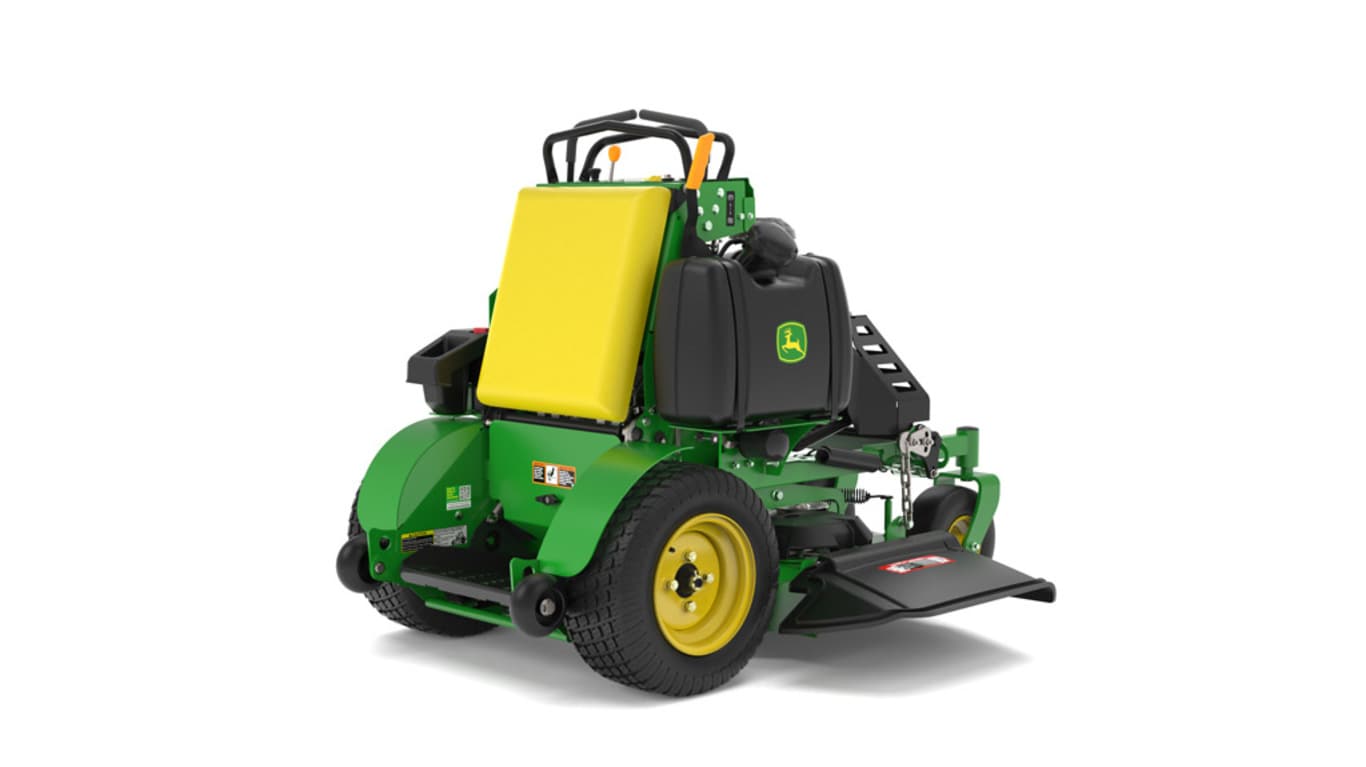

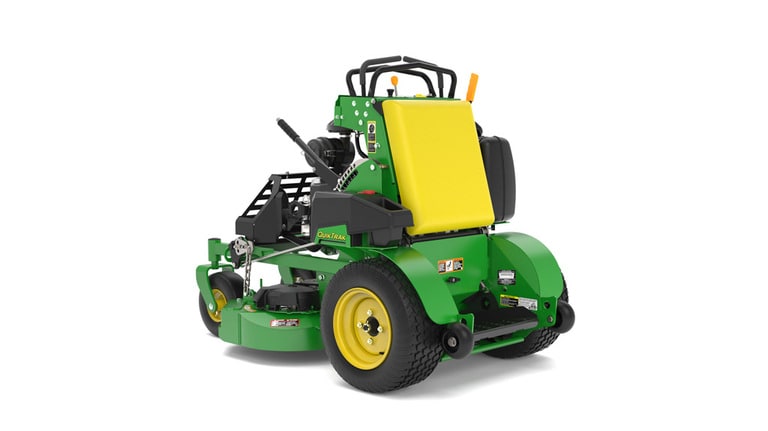

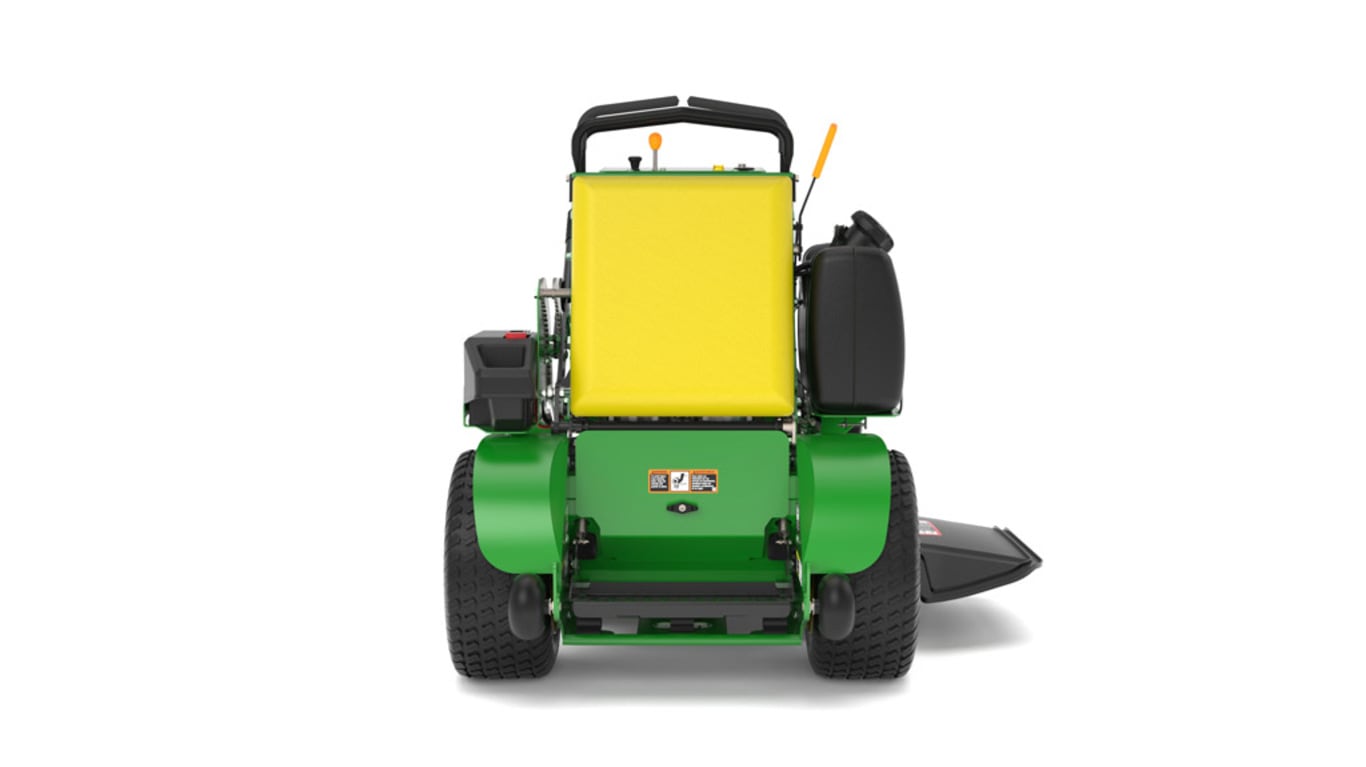

Tondeuse QuikTrak™ Q810E
Compartiment moteur ouvert
Tous les éléments d’entretien sont faciles d’accès :
Filtre à air renforcé
Tube de remplissage/vérification de l’huile moteur, flexible de vidange, filtre à huile et orifice de nettoyage
Le filtre à air renforcé est facile à atteindre et à entretenir :
Filtre à air de série renforcé, sec, remplaçable, à cartouche standard.
Le modèle Q820E a un filtre à air à double élément avec un dispositif de sécurité.
Les points de service d’huile du moteur sont regroupés à des endroits faciles d’accès :
Ceci réduit le temps nécessaire à la vérification et/ou au changement d’huile et de filtre.
Le flexible de vidange d’huile assure une vidange propre et facile de l’huile.
Les ports de nettoyage facilitent le nettoyage des ailettes du moteur pour un refroidissement optimal.
Plaque d’appui relevée pour l’accès pendant l’entretien
Tableau d’entretien périodique
Le simple relevage de la plaque d’appui expose le réservoir d’huile hydrostatique, la tringle de commande et d’autres points d’entretien.
Un tableau d’entretien périodique est fourni pour faciliter la gestion de l’entretien requis.
Couvercle de fusée de corps de tondeuse

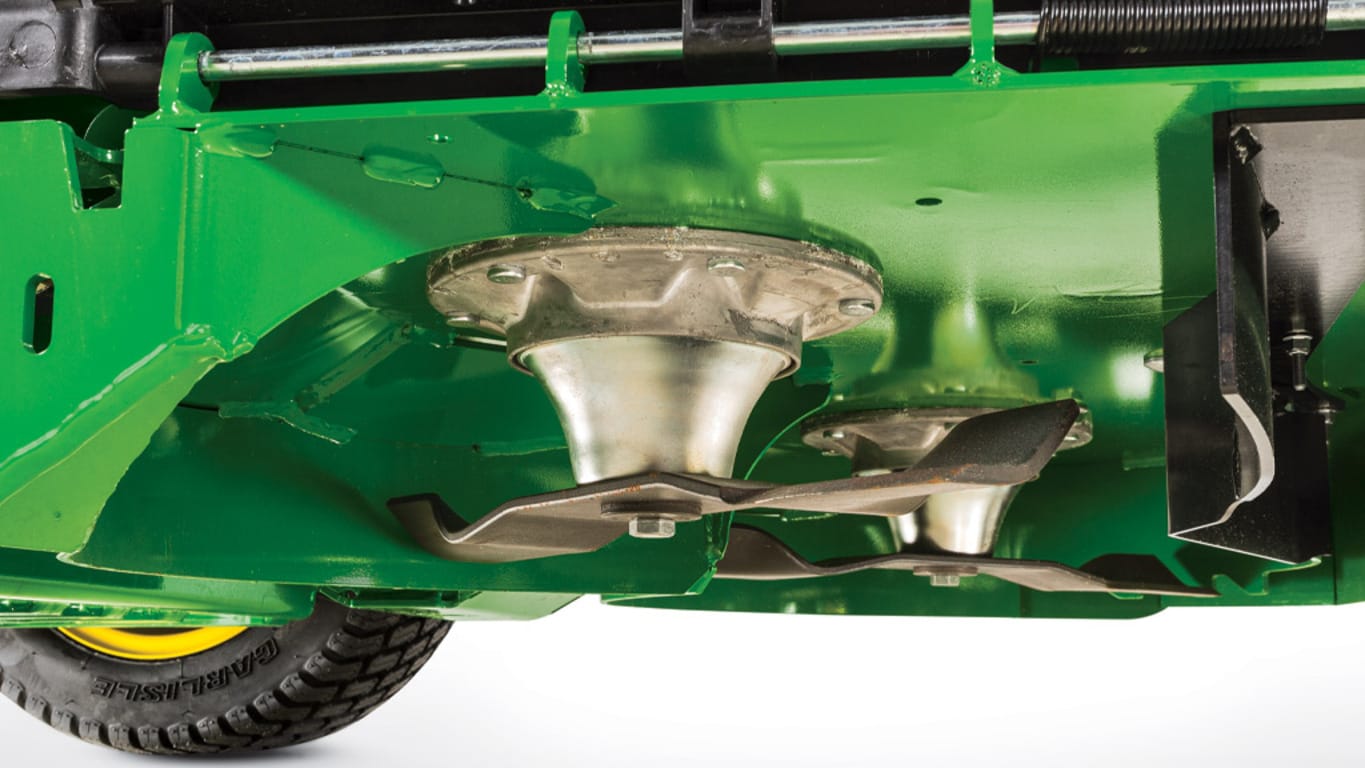

Entraînement du corps de tondeuse avec couvercles de fusée retirés
Les couvercles de fusées du corps de tondeuse permettent le nettoyage, même quand ils sont en place, et peuvent être enlevés sans outils pour la maintenance. Un entraînement avec une seule courroie a de faibles coûts de réparation et est accessible pour le nettoyage.
Retirez les protections d’accès à l’entretien sur le corps de tondeuse, le boîtier de batterie, etc. pour entretenir la machine :
Tringle de commande de la transmission hydrostatique
Des embouts de douilles et des billes filetées sont utilisés sur toutes les tondeuses QuikTrak™ :
Plaque d’accès pratique
Accès pour l’entretien de la pompe hydrostatique
Retirez le couvercle d’accès pour l’entretien pour vérifier et entretenir les pompes et les moteurs hydrostatiques. Les soupapes de dérivation de transmission permettent de déplacer la machine sans faire tourner le moteur.
Boîtier de batterie
Un boîtier de batterie sécurisé protège la batterie et donne accès aux bornes.
Étiquette de code QR (réponse rapide) à l’arrière de la tondeuse
Pour accélérer l’accès aux pages Web contenant des renseignements pour les propriétaires, un code QR est imprimé sur une étiquette de numéro d’identification du produit (NIP) située à l’arrière de la tondeuse, à gauche de la plate-forme pour pieds. Les pages Web contenant les informations pour les propriétaires comprennent des liens vers :
Point d’arrimage avant
Point d’arrimage arrière
Quatre points d’arrimage, deux à l’avant et deux à l’arrière, sont fournis pour remorquer ou ancrer la machine en toute sécurité.

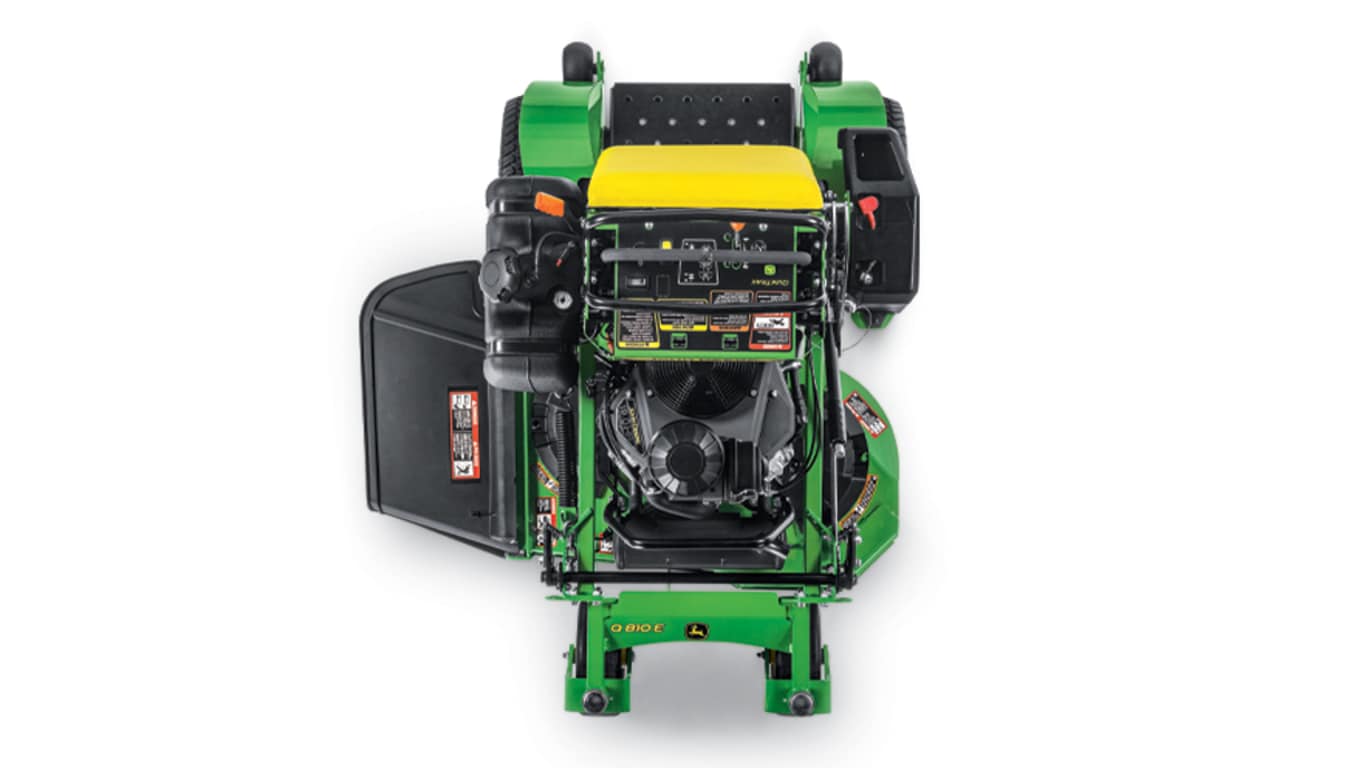

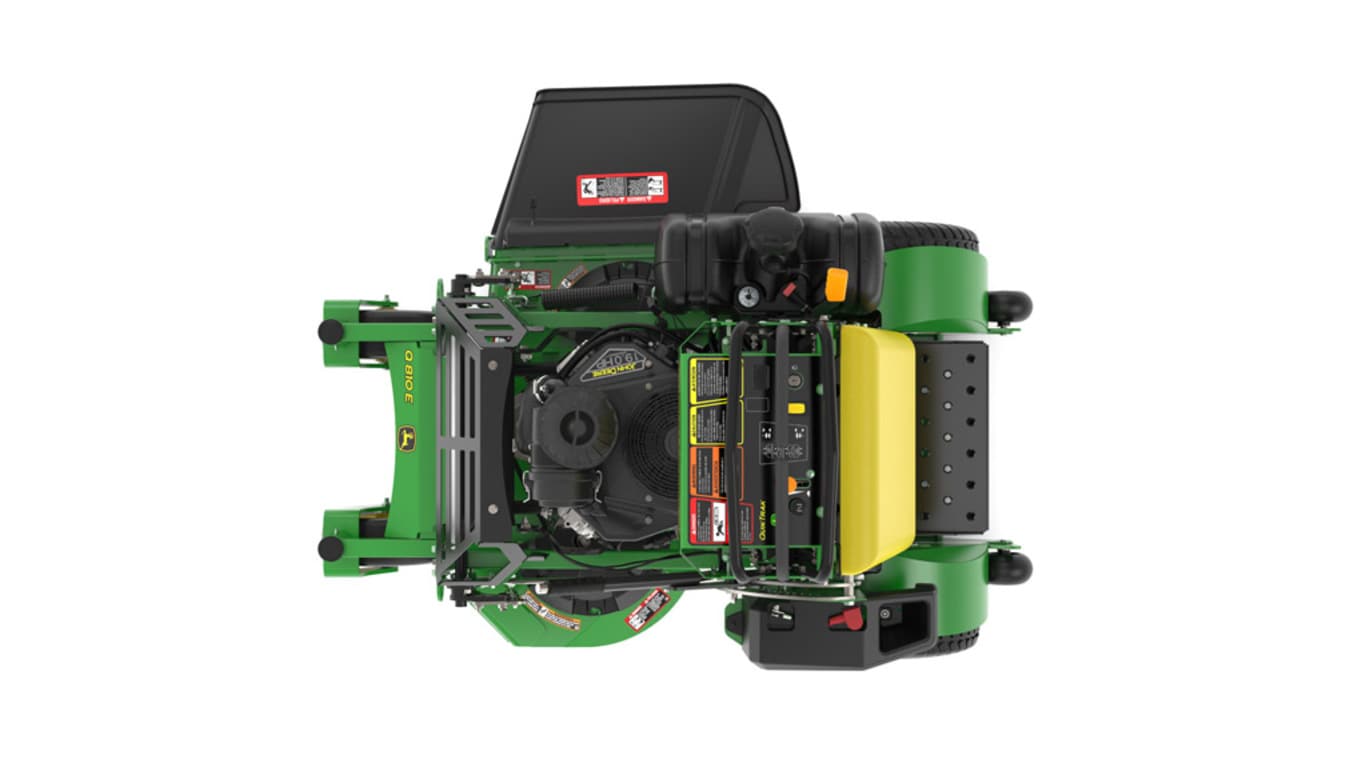

Vue en plongée du modèle Q810E montrant sa conception compacte
Modèle Q810E montrant une conception compacte
Les tondeuses QuikTrak™ de John Deere bénéficient d’une conception compacte et fonctionnelle, de la plate-forme de conduite au corps de tondeuse :
Qu’il soit en train de tondre une pente ou un terrain plat, autour d’un obstacle ou en ligne droite, l’utilisateur de la tondeuse QuikTrak™ de John Deere peut utiliser son corps pour influer sur les performances de la tondeuse :
Roues pivotantes en retrait (modèle Q810E illustré)
Les tondeuses QuikTrak de John Deere sont conçues, testées et fabriquées pour être les meilleurs matériels professionnels espaces verts sur le marché :
La forme du rebord avant du corps de tondeuse permet aux roues pivotantes d’être décalées vers l’arrière, plus près des lames, pour une capacité de suivi du sol plus efficace.
La conception compacte permet la tonte dans les espaces étroits et laisse davantage de place à une machine supplémentaire lors du transport vers le site de travail.
Châssis de tondeuse QuikTrak™ Q810E
Les tondeuses QuikTrak sont conçues avec un châssis renforcé en acier formé et soudé, pour assurer solidité et fiabilité :
Pompes hydrostatiques
Les tondeuses QuikTrak de la série E utilisent une pompe hydrostatique renforcée et un système d’entraînement à moteurs-roues qui assurent un rendement fiable et constant, ainsi qu’une grande longévité :
Deux pompes à cylindrée variable et à piston axial Hydro-Gear™ de 10 cm³ (0,61 po³) fournissent la puissance hydraulique aux moteurs-roues :
Deux moteurs-roues individuels à pistons de 196,6 cm³ (12 po³) alimentent les roues motrices QuikTrak™. Leur construction renforcée et la conception de leur piston axial extrêmement efficace fournissent des performances supérieures et une puissance homogène aux roues :
Filtre à huile de transmission
Réservoir d’huile de transmission
Un filtre à huile hydraulique remplaçable vissable est judicieusement placé :
Un réservoir d’huile hydraulique est situé derrière la plaque d’appui :
Des soupapes de dérivation de transmission sont fournies sur chaque pompe hydrostatique pour pouvoir déplacer le QuikTrak™ sans faire tourner le moteur.
Hydro-Gear est une marque commerciale de la société Hydro-Gear Limited Partnership AF Holding Company.
Commandes de l’opérateur
Déflecteur d’éjection de la tondeuse
Roues-guides
Les principales caractéristiques de sécurité des tondeuses QuikTrak™ comprennent :
Les corps de tondeuse QuikTrak™ sont évalués par le fabricant (John Deere Turf Care) et conformes aux spécifications de la certification de sécurité de l’ANSI (institut de normalisation américain) B71,4 2017 pour l’équipement commercial d’entretien des gazons.
Éclairage stroboscopique arrière
Éclairage stroboscopique avant
Le kit d’adaptation d’éclairage stroboscopique à LED en option augmente la visibilité des tondeuses QuikTrak pour les automobilistes. Le kit d’adaptation comprend deux éclairages pour une visibilité dans toutes les directions.
| Spécifications et comparaison | ||||
|---|---|---|---|---|
| John Deere Q810E Tondeuse à conducteur debout QuikTrak™ |
| Moteur - Fabricant/modèle | FX600V | |||
|---|---|---|---|---|
| Moteur - Puissance | Brute à 3 600 tr/min : 19 hp 14,2 kW |
|||
| Capacité du réservoir de carburant | 5,6 U.S. gal. 21,2 L |
|||
| Corps de tondeuse - Taille | Mécanosoudé de 91 cm (36 po) | |||
| Vitesse à la pointe des lames | Environ 18 000 fpm 5 486 m/min |
|||
| Transmission | Pompes hydrauliques et moteurs séparés | |||
| Plage de vitesse | 0-8 mph 0-12,9 km/h |
|||
| Pneus de roues motrices | Pneumatique 18x8,5-10 | |||
| Roues pivotantes | 11x4-5 | |||
| Garantie | 36 mois ou 1 200 heures, selon la première éventualité. Aucune limite d’heures pendant les 24 premiers mois. |
| Fabricant/modèle | FX600V | |||
|---|---|---|---|---|
| Puissance | Brute à 3 600 tr/min, 19 hp 14,2 kW |
|||
| Cylindrée | 36,8 cu in. 603 cc |
|||
| Cylindres | Deux cylindres en V | |||
| Capacité du carter | Avec filtre, 1,8 qt 1,7 L |
|||
| Filtre à huile | À passage intégral, remplaçable | |||
| Lubrification | Pression intégrale | |||
| Refroidissement | Air forcé, avec des ports de nettoyage intégrés | |||
| Filtre à air | Cartouche robuste |
| Type de carburant | Essence | |||
|---|---|---|---|---|
| Consommation de carburant | ||||
| Capacité du réservoir de carburant | 5,6 U.S. gal. 21,2 L |
|||
| Interrupteur et robinet d’arrêt du réservoir de carburant | Oui |
| Circuit de charge | À 3 600 tr/min 20 A | |||
|---|---|---|---|---|
| Tension de la batterie | 12 V | |||
| Démarrage à froid (ampère) | 300 CCA | |||
| Compteur d'heures | Numérique | |||
| Système de démarrage avec présence de l’opérateur | Oui |
| Transmission | Pompes hydrauliques et moteurs séparés | |||
|---|---|---|---|---|
| Pompes hydrauliques | 0,61 cu in. 10 cc |
|||
| Moteurs-roues | 12 cu in. 196 cc |
|||
| Vitesse de déplacement | Plage de vitesse 0-8 mph 0-12,9 km/h Marche avant Infinie, 0-8 mph Infinie, 0-12,9 km/h Marche arrière Infinie, 0-3,5 mph Infinie, 0-5,6 km/h |
|||
| Commande de vitesse et de direction | Leviers manuels jumelés | |||
| Capacité du réservoir hydraulique | Avec filtre, sec, 5 qt 4,7 L |
|||
| Refroidisseur d’huile hydraulique | Faisceau de radiateur | |||
| Filtre | Vissable et remplaçable |
| Garantie | 36 mois ou 1 200 heures, selon la première éventualité. Aucune limite d’heures pendant les 24 premiers mois. |
|---|
| Pneus de roues motrices | Pneumatique 18x8,5-10 | |||
|---|---|---|---|---|
| Pneus arrière | ||||
| Capacité de charge | 4 PR |
| Freinage dynamique | Leviers manuels doubles | |||
|---|---|---|---|---|
| Frein de stationnement | Engagement des pneus | |||
| Actionneur de frein de stationnement | Levier manuel |
| Type | Électromagnétique avec frein, 125 lb-ft 169 Nm |
|||
|---|---|---|---|---|
| Entraînement | Courroie trapézoïdale |
| Taille | Mécanosoudé de 91 cm (36 po) | |||
|---|---|---|---|---|
| Construction du corps | Système de support à flottement, en acier mécanosoudé | |||
| Épaisseur du corps | 7 gauge 0,180 in. 4,6 mm |
|||
| Décharge | Latérale | |||
| Plage de hauteur de coupe | Espacements 0,25 in. 0,64 cm 1,5-5 in. 3,8-12,7 cm |
|||
| Largeur de coupe | Mécanosoudé de 91 cm (36 po) |
| Longueur | ||||
|---|---|---|---|---|
| Épaisseur | 0,25 in. 0,64 cm |
|||
| Vitesse à la pointe des lames | Environ 18 000 fpm 5 486 m/min |
|||
| Nombre | Deux |
| Type de roue pivotante | Increvable | |||
|---|---|---|---|---|
| Roues pivotantes | 11x4-5 | |||
| Rouleaux-guides avant | ||||
| Rouleaux-guides arrière |
| Longueur | 62 in. 157,5 cm |
|||
|---|---|---|---|---|
| Largeur | Avec goulotte abaissée, 49,5 in. 126 cm |
|||
| Hauteur | 46 in. 117 cm |
|||
| Poids | 720 lb 327 kg |
| Arceau de sécurité | ||||
|---|---|---|---|---|
| Limite de fonctionnement en pente |
