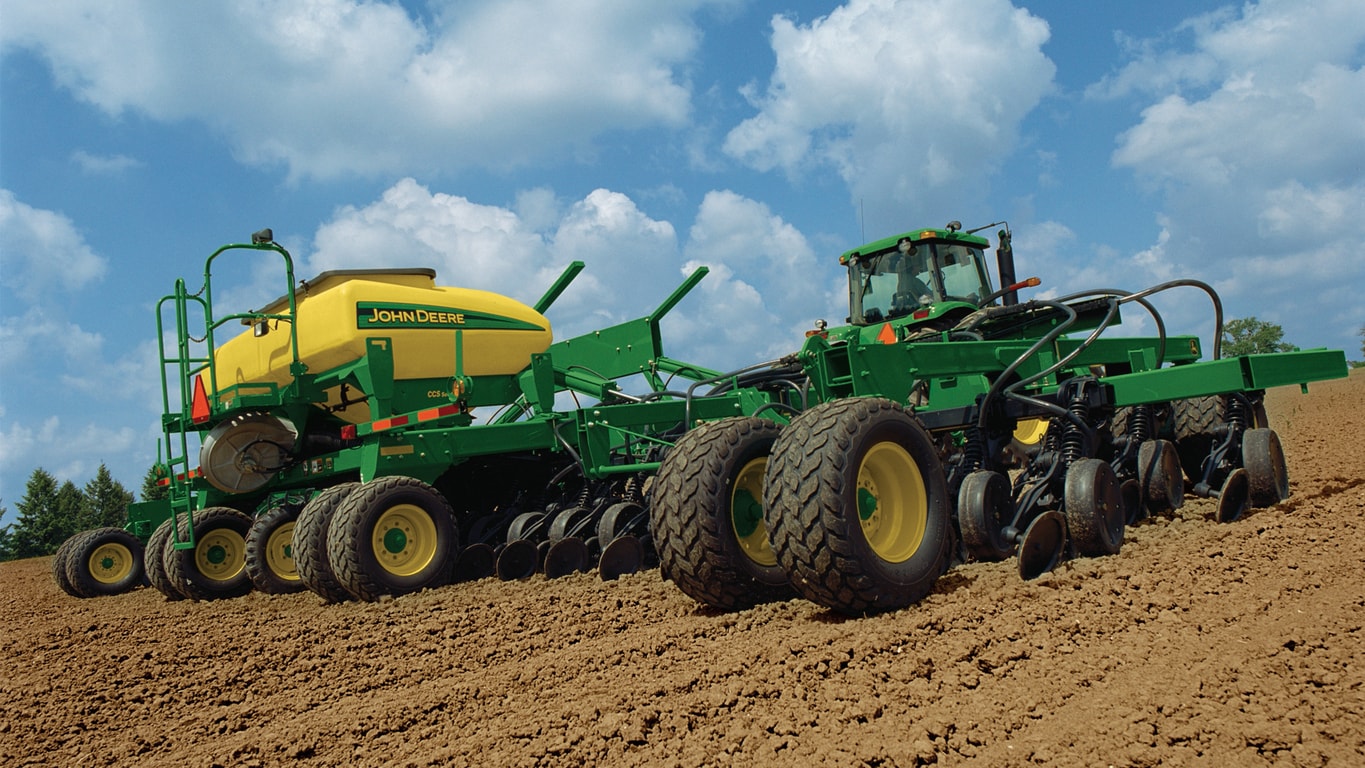

Équipement d’ensemencement | Système pour denrées alimentaires (CCS™) 1990

Caractéristiques

Systèmes d’avertissement de blocage de semences pour système pour denrées alimentaires central (CCS™)

Débitmètre de blocage

Il est important d’avoir la possibilité de suivre le débit d’ensemencement sur chacun des ouvre-sillons.

Le système de blocage SeedStar™ 2 permet à l’opérateur de contrôler le débit du produit vers chaque ouvre-sillons.

Un débitmètre de produit est monté sur chaque tuyau souple de distribution des semences de 25,4 mm (1 po) situé après le séparateur de débit. Le débitmètre optique utilise la technologie infrarouge pour la détection du débit de semences afin que le capteur ne bloque pas le débit du produit à travers le tuyau souple de distribution des semences.

Blocage SeedStar 2

Afficheur GreenStar™

Blocage

L’afficheur SeedStar 2 envoie à l’utilisateur un avertissement en cabine lui indiquant le rang exact qui a été bloqué. La console émettra une alarme audible et affichera le numéro du rang exact bloqué à l’utilisateur. L’afficheur SeedStar 2 peut également contrôler les taux de densité d’ensemencement aux distributeurs, réduisant ainsi le nombre de consoles nécessaires en cabine pour l’agriculteur.

SeedStar 2 fonctionne sur les modèles à rang unique et à rang double. Sur les machines à rang double, le capteur est situé après le séparateur en Y. Les machines à rang unique possèdent un capteur installé sur chaque rang individuel.

Le contrôle électronique de densité d'ensemencement permet d’ajuster le taux d'ensemencement en marche

Boîtier de commande CCS™ 1990

La densité d'ensemencement peut être modifiée en marche à l’aide du contrôle électronique de densité d'ensemencement.

Un simple réglage (interrupteur A) dans la cabine permet d’augmenter ou de réduire les taux d’ensemencement pour répondre à la densité cible. Le contrôle électronique de densité d'ensemencement permet aux utilisateurs de contrôler avec précision la densité d'ensemencement en la réglant en cabine. Le système de distribution de semences disponible permet de voir la densité d'ensemencement de soya en marche.

Le débrayage de demi-largeur (interrupteur B) est inclus dans l’équipement de série pour permettre l’ensemencement de rangs en point ou de bouts de champs sans chevauchement, permettant d’économiser des graines et des frais d’intrants.

SeedStar™ 2 avec CCS 1990 sur une page d’exécution

Les débrayages demi-largeur peuvent également être activés et désactivés à partir de la page d’exécution principale du système SeedStar™ 2. Les cases vertes au haut de l’écran comportant les numéros 1 et 2 indiquent que l’ensemencement est effectué par les deux demi-largeurs du semoir.

Débrayage de demi-largeur

Le débrayage de demi-largeur électrique permet à l’opérateur de désactiver facilement la moitié du système d’entraînement à partir de la cabine du tracteur.

Les ouvre-sillons sans labour dont la réputation n’est plus à faire se distinguent par une excellente pénétration du sol et une grande durabilité

Positionnement des semences avec l’ouvre-sillons de la série 90

Les semoirs monodisques sans labour de la série 90 sont un équipement de base sur tous les semoirs pneumatiques à positionnement d’engrais séparé 1890 et 1895, ainsi que sur tous les semoirs pneumatiques dotés du système pour denrées alimentaires 1990 (CCS™).

L’espacement de rangs des ouvre-sillons monodisques est de 190 mm (7,5 po) ou de 254 mm (10 po) sur tous les semoirs 1890. L’espacement de rangs jumelés de 190 mm (7,5 po)/380 mm (15 po) ou de 254 mm (10 po)/ 508 mm (20 po) est une caractéristique de série sur les semoirs 1890 de 15,25 m et de 18,30 m (50 pi et 60 pi). Les ouvre-sillons monodisques garantissent un positionnement homogène et précis des semences.

Les ouvre-sillons monodisques sont montés en groupe ; ils se relèvent et s’abaissent par commande hydraulique. Le système de force verticale hydraulique permet également une large gamme de réglages de pression verticale pour les ouvre-sillons.

Soupape de pression hydraulique constante verticale

Le système hydraulique pour pression constante verticale :

Fonctionne conjointement avec le ressort des ouvre-sillons
Offre une plage réglable de pression verticale allant de 75 à 180 kg (165 à 400 lb) par ouvre-sillons
- Avantages : Pénétration des sols durs et des débris épais.
Les vérins permettent aux ouvre-sillons de se déplacer vers le haut ou vers le bas de 405 mm (16 po) lorsque le système hydraulique pour pression constante verticale est actif et assure le suivi du sol
Permet d’accroître ou de relâcher la pression appliquée sur les ouvre-sillons, au besoin

La pression verticale :

Se règle facilement à l’aide d’une soupape de pression située à l’avant du châssis principal
Donne la possibilité au conducteur d’ajuster ou de sélectionner rapidement la pression verticale appropriée chaque fois que les conditions changent

REMARQUE : Lorsque le sol est difficile à pénétrer, des masses d’alourdissement supplémentaires de type valise peuvent être ajoutées au châssis principal du tracteur et aux ailes afin de maximiser la pression verticale appliquée sur chaque ouvre-sillons.

Les ouvre-sillons sans labour de la série 90 :

Fonctionnent non seulement dans des conditions sans labour, mais aussi dans celles de faible labour ou labour minimum
Fournissent 51 mm (2 po) de course libre dans l’ouvre-sillons avant que la pression verticale du ressort ne prenne le contrôle
- Avantages : Donne un certain jeu vertical à l’ouvre-sillons en terrain irrégulier et minimise le risque que les roues de profondeur ne se mettent à labourer les sols meubles ou glaiseux
- La course maximale du ressort de l’ouvre-sillons est de 200 mm (8 po) vers le haut et de 150 mm (6 po) vers le bas avant que le circuit hydraulique ne réagisse aux lits de semences irréguliers.

Le système pneumatique envoie le grain aux ouvres-sillons

Système pneumatique

Fonctions du système pneumatique pour denrées alimentaires central CCS™ 1990

Fonctionne avec un système d’alimentation en air, qui envoie les semences depuis les distributeurs de semences jusqu’aux ouvre-sillons individuels
Ce système de débit d’air permet une distribution de semences précise et une productivité accrue
Il offre également des largeurs de travail étendues dans un ensemble de transport compact

REMARQUE : Les réservoirs ne sont pas pressurisés.

Ventilateur CCS

Plénum

Le débit d’air est engendré par un ventilateur hydraulique dont le diamètre est 44,7 cm (17,6 po).

Ventilateur de large diamètre avec débit d’air élevé :

Envoie le grain aux ouvre-sillons
Réduit au minimum les risques d’obstruction du système d’admission d’air
Le système requiert jusqu’à 34 l/min (9 gal US/min) de débit hydraulique et un système hydraulique à centre fermé
Le ventilateur est placé à un endroit stratégique afin de réduire le risque que des corps étrangers pénètrent dans le système pneumatique

L’air est ensuite envoyé vers les plénums, qui le répartissent de façon uniforme dans toutes les évacuations d’air.

Diffuseur

Lorsque l’air quitte le plénum, il entre dans la zone du diffuseur.

Le diffuseur engendre une zone où les semences sont envoyées dans le débit d’air après être tombées de la roue de distribution
Caractéristiques du modèle à rang double CCS 1990 :
- Gros tuyaux souples
- Ouvertures de diffuseur plus grandes
Avantages : offre au système la capacité d’atteindre des taux plus élevés et de travailler avec des types de récoltes supplémentaires

Roue de profondeur à rayons

Les agriculteurs ont dû par le passé prendre des décisions difficiles en termes d’ensemencement en raison des conditions météorologiques. Les opérateurs étaient obligés d’ensemencer par temps humide, ce qui est loin d’être optimal, afin de respecter la période idéale d’ensemencement. Suite aux travaux réalisés sur des sols humides, ces opérateurs ont dû faire face à de mauvaises performances entre la roue de profondeur et le disque de l’ouvre-sillons, sans autre alternative. Il est effectivement possible que la roue de profondeur ou le disque de l’ouvre-sillons restent bloqués et traînent sur le sol.

La roue de profondeur à rayons est la solution pour les opérateurs qui souhaitent ensemencer dans ces conditions. Elle permet à la boue et aux débris restés coincés derrière la roue de profondeur de passer facilement à travers la roue et garantit ainsi une performance de profondeur parfaite.

La roue de profondeur est conçue pour garantir des performances optimales. Ses caractéristiques incluent des jantes internes et externes en acier embouti faciles d’entretien. Elle a aussi des rayons et des paliers du moyeu en fonte pour une solidité accrue. Ses rayons plus petits laissent passer plus facilement la boue et les débris, contrairement aux modèles offerts par les concurrents. Une autre amélioration par rapport aux roues de profondeur fermées est le circlip du roulement. Vous n’avez pas à défaire la roue ni à faire sortir le roulement. Il vous suffit d’enlever le circlip, de remplacer le roulement et de remettre le circlip en place.

Roue de profondeur

La nouvelle roue de profondeur à rayons a également été testée avec succès dans les champs où le volume de débris est élevé (sans labour). Certains agriculteurs ont rapporté que les résidus de culture entrent et s’accumulent sur la roue de profondeur et l’ouvre-sillons. La roue de profondeur à rayons a démontré des performances exceptionnelles dans ce domaine. Ces roues sont compatibles avec les deux ouvre-sillons de la série 90 sur les outils d’ensemencement et les élément à rangs du semoir.

Vous trouverez ci-dessous un tableau indiquant les avantages concurrentiels par rapport aux roues MudSmith™ pour la boue et le passage des débris de surface :

	MudSmith	John Deere	Pourcentage d’amélioration
Zone ouverte	130 cm (51 po)²	185 cm (73 po)²	43 pour cent
Hauteur de jante	3/4 po	9/16 po	25 pour cent
Largeur de rayon	1-3/8 po	3/4 po	45 pour cent

L’entretien de la roue se fait en même temps que d’autres pièces.

AA86055 – Ensemble de roue complet
A101570 – Demie jante de roue intérieure
A101571 – Demie jante de roue extérieure

Non compatible avec une roue de profondeur double.

MudSmith est une marque commerciale de MudSmith, LLC South Dakota.

Distribution précise des semences

Distributeur de semences et diffuseur

La distribution des semences est effectuée au niveau des réservoirs. Lors de la mesure de volume, le coefficient de variation d’un ouvre-sillons à l’autre est de seulement 2 pour cent au niveau de la roue d’alimentation. Le taux de densité d’ensemencement est contrôlé par la vitesse de distribution et non en variant la quantité de nervure de distributeur exposée sur un semoir fermé.

Grâce à cette méthode, le taux de densité d’ensemencement peut être mieux contrôlé, assurant une variation moindre de la densité d’un distributeur à l’autre. Cette méthode est plus efficace que n’importe quel autre système de mesure volumétrique actuellement sur le marché.

Le système pneumatique pour denrées alimentaires central CCS™ 1990 est également doté de volets de dosage sur chaque roue de distribution individuelle. Ceci permet à l’utilisateur de régler le volet à semences en fonction de la taille des semences et la densité d’ensemencement afin d’obtenir un meilleur contrôle du taux de densité d’ensemencement. Le volet de dosage peut également être utilisé pour restreindre le débit d’ensemencement à un distributeur de semences individuel si besoin.

Rouleaux de distribution

Le modèle CCS 1990 est doté de trois rouleaux de distribution en option :

Le rouleau noir étroit est recommandé pour les récoltes à vitesse d’application faible comme le sorgho.
Le rouleau à taux moyen noir est utilisé pour des débits d’application jusqu’à 36,3 kg/acre (80 lb/acre).
Le rouleau à taux élevé blanc est utilisé pour les semences plus grosses et les taux élevés. Il peut également être utilisé pour les récoltes telles que l’orge, l’avoine et le riz sur les modèles à rang double CCS 1990.

Les rouleaux de distribution sont également interchangeables. Les colis de distribution offerts permettent à l’utilisateur de changer l’ensemble complet de distributeur lorsqu’il passe des récoltes à taux élevé à celles dont la densité est moindre.

Les distributeurs sont codés par couleur pour permettre une référence rapide :

Rouleaux de distribution
Rouleau étroit noir	Taux bas et petites graines (sorgho/millet uniquement)
Noir moyen	Taux moyens à 23,3 kg/acre (80 lb/acre) ; graines de petite et moyenne taille (sorgho et blé seulement)
Blanc	Taux élevés de blé, d’orge, d’avoine, de riz et de grosses graines (soya)

On peut les déposer ou les échanger facilement au moment de changer l’ensemencement d’une récolte pour une autre.

Les rouleaux de distribution sont offerts à partir de 18 ports jusqu’à 34 ports ou à partir de 9 rouleaux jusqu’à 17 rouleaux par section de distributeur.

Les rouleaux de distribution sont compatibles avec une large variété de récoltes et de taux.

IMPORTANT : Les machines à rang unique CCS 1990 sont compatibles avec le soya, le blé et le millet. Les machines à rang double CCS 1990 sont compatibles avec le soya, le blé, le millet, l’orge, l’avoine et le riz.

Agitation d’oscillation

Le CCS 1990 comprend un système d’agitateur oscillant de semences. Le système d’agitateur oscillant est plus agressif que le système rotatif, ce qui permet de mieux manipuler les cultures sujettes au blocage comme l’orge ou le riz.

Afficher plus Afficher moins

Spécifications et comparaison

Vous pouvez comparer les spécifications d'au plus 4 modèles

John Deere

1990

CCS Double Rang

Largeur de travail

Espacement

Nombre de rangs

Nombre de sections

Hauteur de transport

3.63; 4.55; 4.45; 4.85 m
11-ft. 11-in.; 14-ft. 11-in.; 14-ft. 7-in.; 15-ft. 10-in.

Largeur de transport

4.37; 5.59 m
14-ft. 4-in.; 18-ft. 4-in.

Garde au sol

21.59 cm
8.5 in.

Longueur hors tout

7.49 m
24-ft. 7-in.

Largeur du châssis central

3.48; 4.62 m
11-ft. 5-in.; 15-ft. 2-in.

Poids avant alourdissement

8,528; 10,115; 11,203; 11,657 (7.5-in. spacing); 7,575; 9,026; 9,934; 10,251 (10-in. spacing) kg
18,800; 22,300; 24,700; 25,700 (7.5-in. spacing); 16,700; 19,900; 21,900; 22,600 (10-in. spacing) lb

Alourdissement offert

Châssis

Traverses
102 x 152 mm
4 x 6 in.Tubes d’extrémité
51 x 152 mm
2 x 6 in.Attelage
76 x 152 mm
3 x 6 in.

Dégagement entre les rangs

134.11 cm
52.8 in.

Châssis principal – de série

(8) 11L-15, 12 PR

Boulons de roue – châssis principal

Ailes – de série

(4) 11L-15, 8 PR

Boulons de roue – ailes

Style

Single disc no-till

Verrouillage des rangées

Front optional

Lames

Diamètre
45.72 cm
18 in.Angle
7 degree (angle)

Pression vers le bas

Style
Active hydraulic downforceEspacement de 25,4 cm (10 po)
74.8 to 204.1-kg/opener
165 to 450-lb./opener
74.8 to 181.4-kg/opener
165 to 400-lb./opener

Contrôle de la profondeur

Description
Depth gauging wheelTaille des roues
11.43 x 40.64 cm
4.5 x 16 in.Plage
1.27 - 8.89 cm
0.5 - 3.5 in.Espacements
0.64 cm
0.25 in.

Roue plombeuse dans le sillon

Matériau
Semi-pneumatic rubberForce de garniture
2.3 - 20.4 kg
5 - 45 lb
2.54 x 25.40 cm
1 x 10 in.

Fermeture du sillon

Description
15-degree closing wheelTaille
2.54 x 30.48 cm
1 x 12 in.Matériau
Cast ironForce au sol
11.8 - 19.5 kg
26-43 lb

Possibilité de pousse double

Offres et rabais

Accessoires et instruments

Date de collecte

Afficher tout Réduire tout

Hydraulics

Flush Face Motor Case Drain Coupler for 30-60 Series Row Crop Tractors and 30-50 Series 4-Wheel Drive Tractors - BA30132

Flush Face Motor Case Drain Coupler for 60-70 Series 4-Wheel Drive Tractors - BA30133

Open Center Kit with Closed Center Change Valve - BA28095

Metering

Complete Bank of Meters with 15 Black Low Rate Meter Wheels for 70 Bushel System - BA30646

Black meter bank shown

Complete meter assemblies are used when needing to switch meter wheels to seed a combination of crops such as soybeans and sorghum. Two banks of white meters are used for soybeans and two banks of black or narrow black wheels are used for sorghum.

Producers can either convert the set of meter banks that came on the drill by ordering extra meter wheels and assorted parts or they can order an extra set of banks and swap them when switching crops.

The benefits of ordering whole meter assemblies include reducing the time necessary for switching crops, added convenience, with less hassle, and fewer chances for assembly errors.

NOTE: The following bundles are compatible with the 1690 CCS/1890 CCS models. The 1990 CCS drives the meter from the right-hand side, while the 1690 CCS/1890 CCS meters are driven from the left-hand side. By removing the sprocket and reversing the meter shaft, these meter bundles can be used with 1690 CCS/1890 CCS models.

Complete Bank of Meters with 15 Black Meter Wheels for 70 Bushel System - BA30645

Black meter bank shown

The benefits of ordering whole meter assemblies include reducing the time necessary for switching crops, added convenience, with less hassle, and fewer chances for assembly errors.

Complete Bank of Meters with 15 White Meter Wheels for 70 Bushel System - BA30644

Black meter bank shown

The benefits of ordering whole meter assemblies include reducing the time necessary for switching crops, added convenience, with less hassle, and fewer chances for assembly errors.

Rate Check Bundle - BA30640

Tank Divider Insert for 70 Bushel Tank - BA30966

Meter divider

The 1990 Central Commodity System (CCS^TM) allows producers to enjoy greater flexibility with their machines due to the increased crop compatibility that the unit offers. With the oscillating agitation system, the 1990 CCS can now work with crops such as barley, oats, and rice. For those crops that are prone to bridging, additional items are available to promote positive seed flow.

The available meter dividers are installed next to the feed gates and the edge on the metering system. These dividers help minimize the chance of product bridging above the meter gates.

When the unit is being used to plant crops, such as soybeans and wheat, that are not prone to bridging, the dividers are easily removed.

NOTE: Meter dividers are required when seeding oats with the 1990 CCS.

Wheels and Tires

One 31 x 13.5 - 15 In. 12 PR Hi-Flotation Tire and 8-Bolt Wheel - BA32507

Spare Tire Mounting Bracket - BA28029
