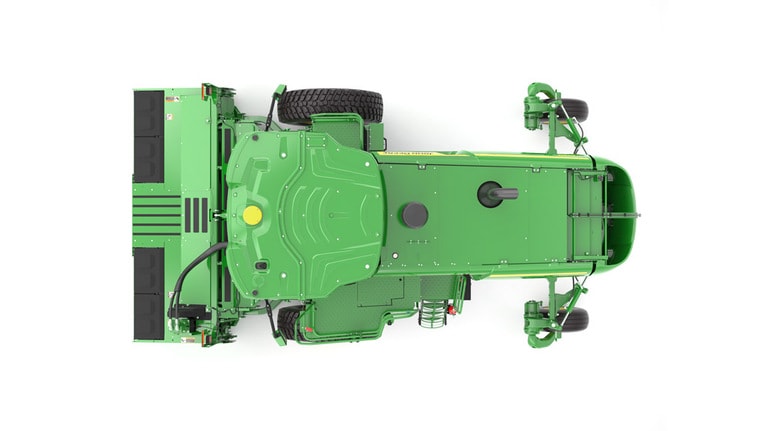

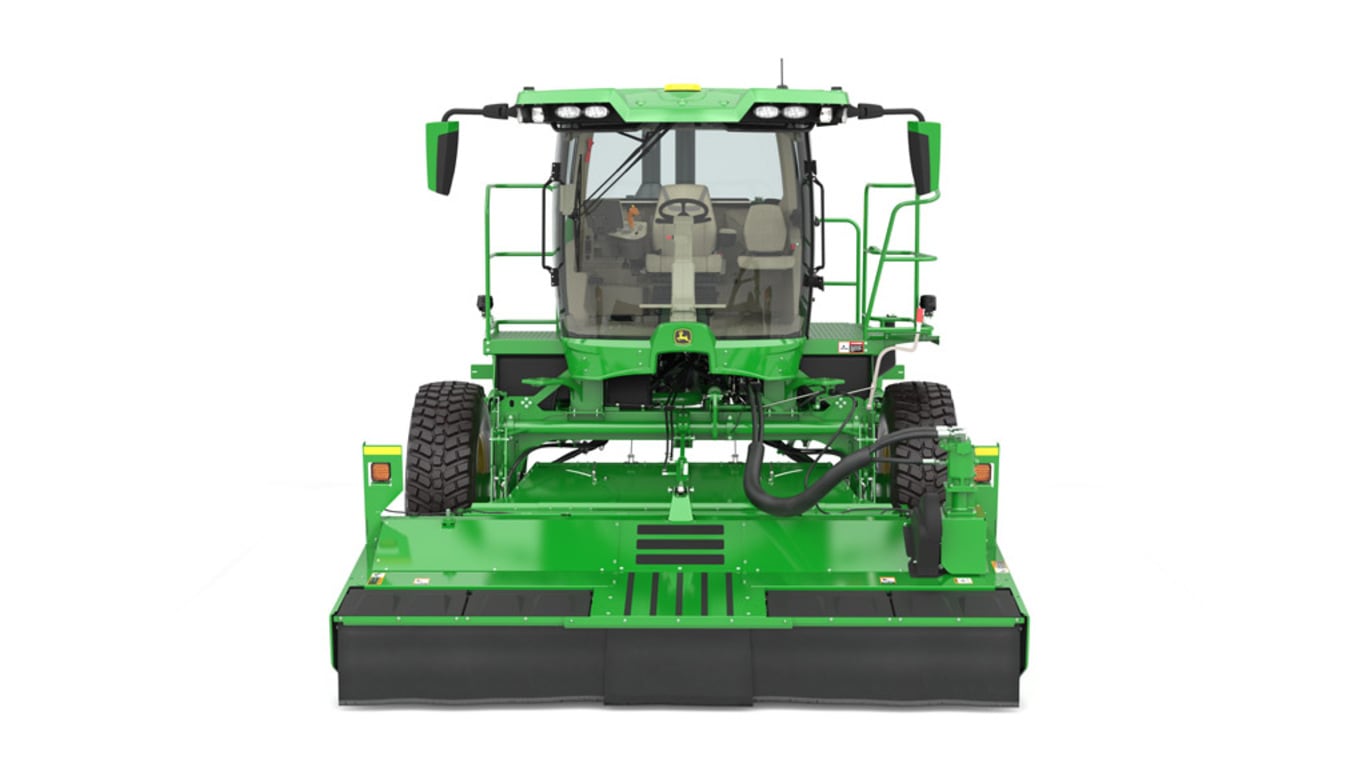

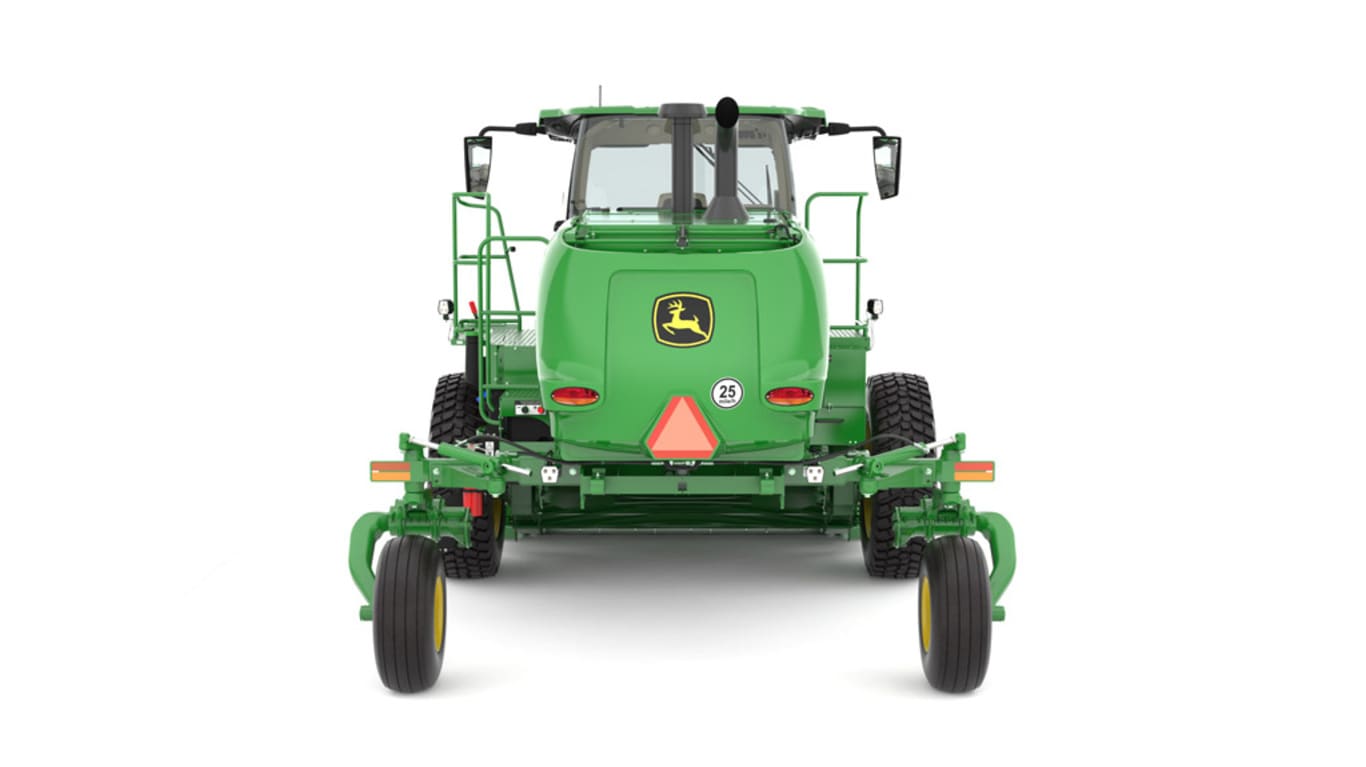

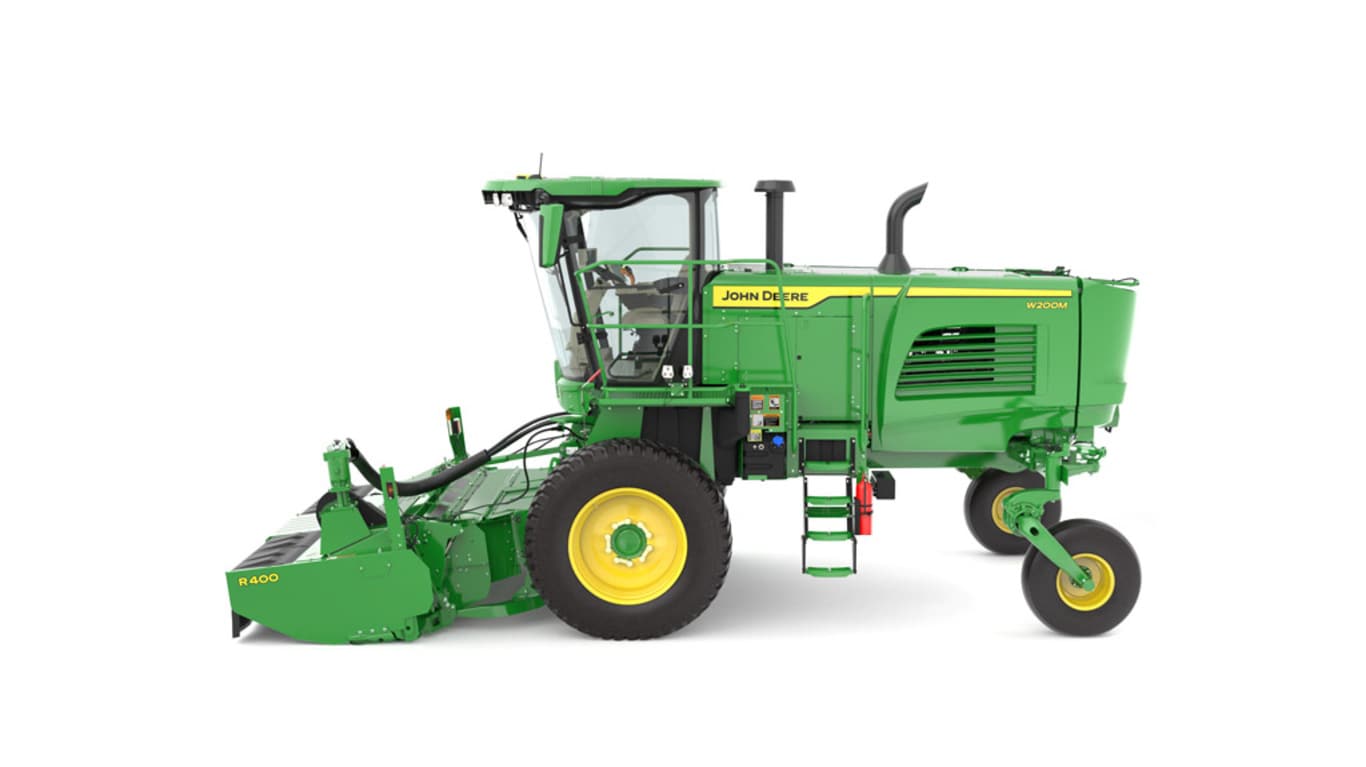

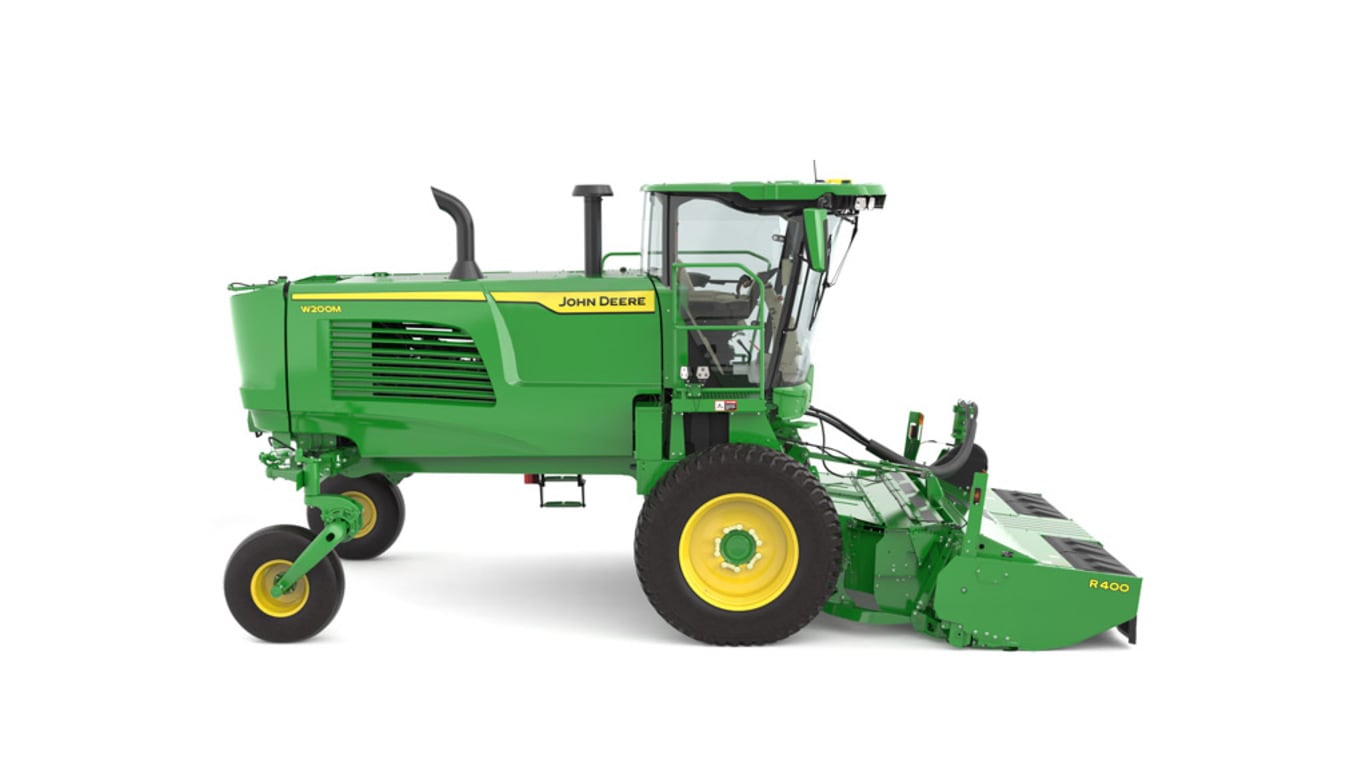

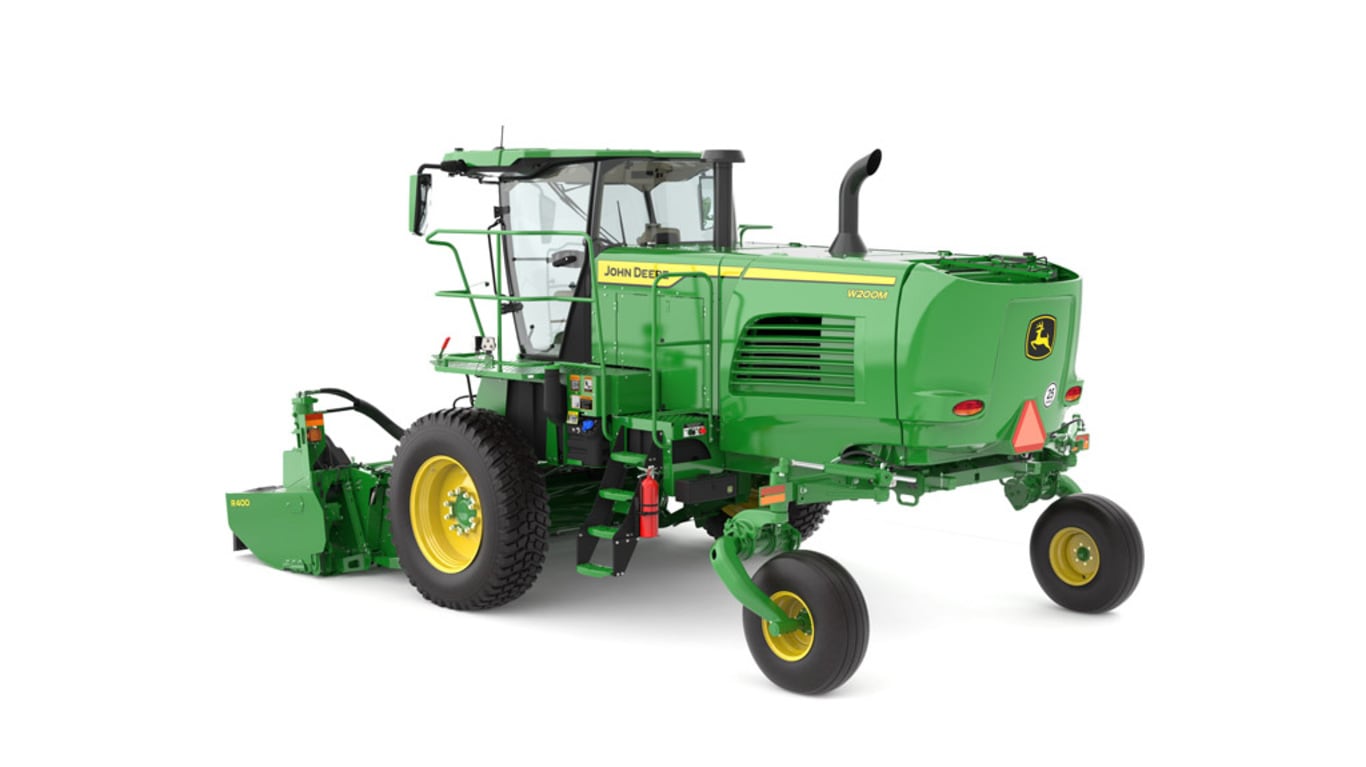

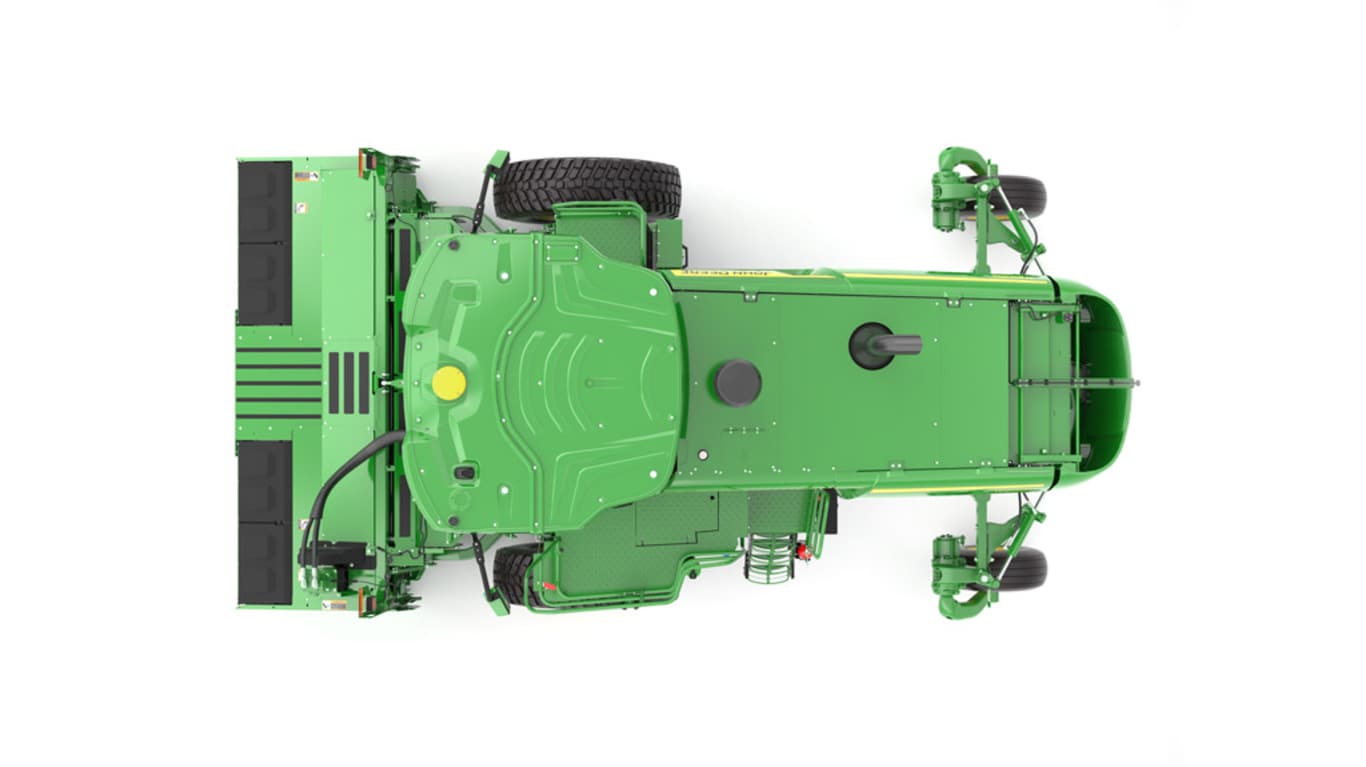

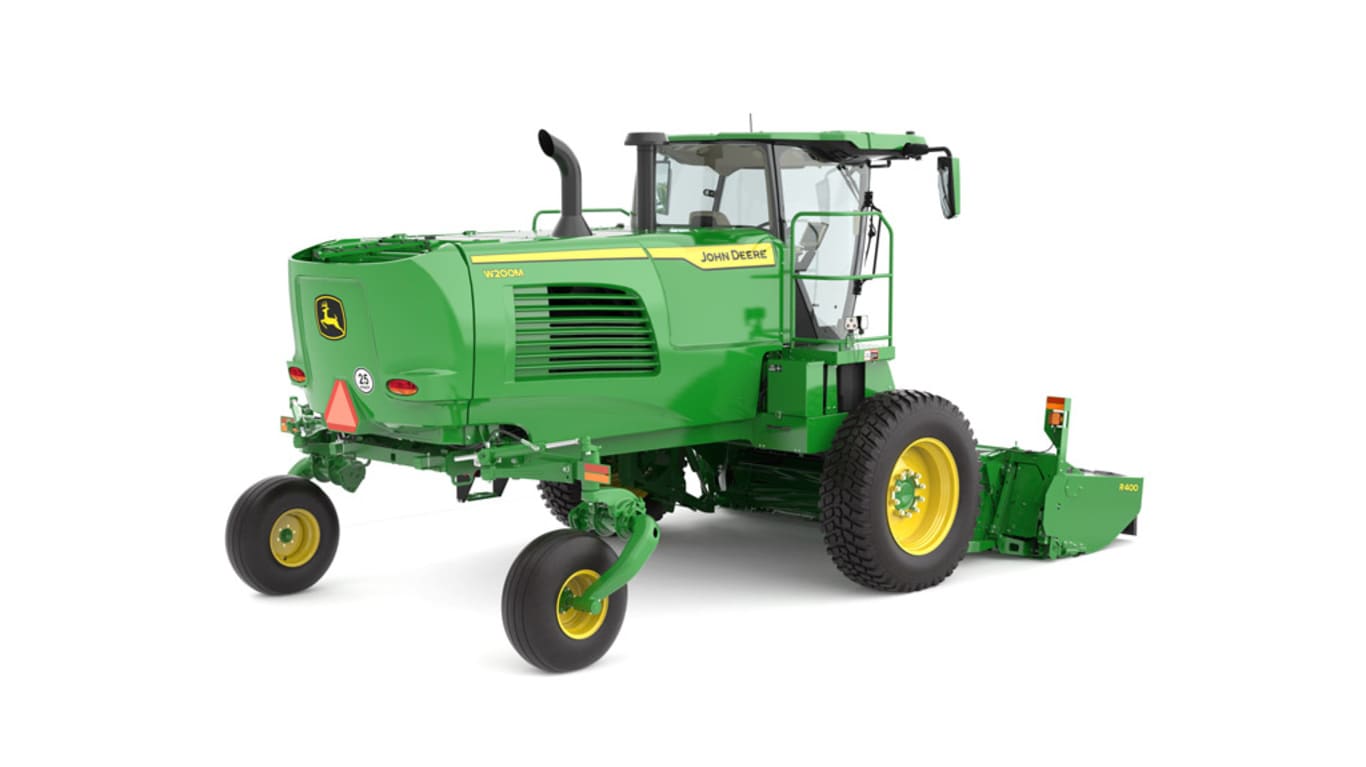

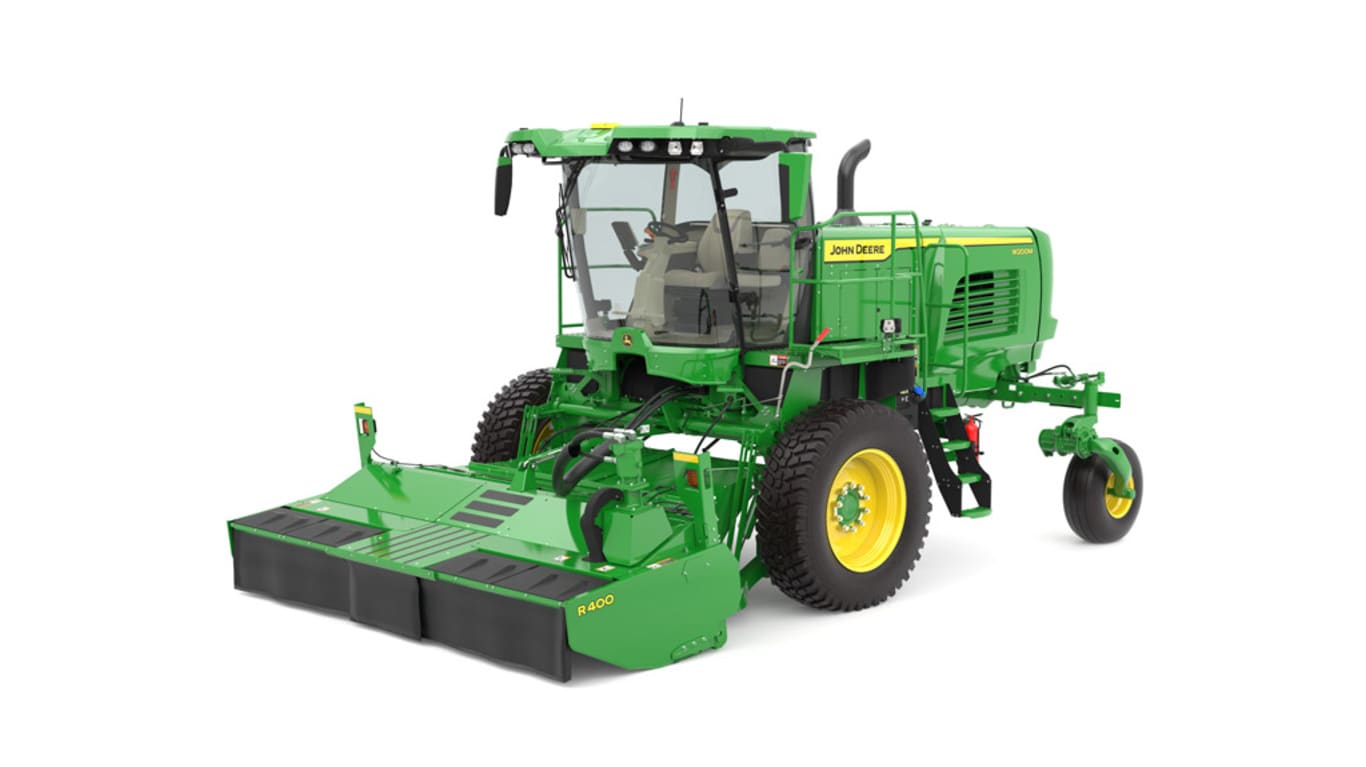

Tonte | Andaineuse W200M

Analyser la performance de tonte grâce à la fonction de documentation de tonte de l’Operations Center

Analyseur de parcelle

Analyseur de travail

REMARQUE : Tonte et andainage utilisés de manière interchangeable.

La documentation de tonte offerte dans le John Deere Operations Center™ permet d’accéder aux données suivantes à tout moment, de n’importe quel endroit.

Utilisez l’historique des dates de coupe pour identifier les champs qui doivent être coupés ensuite en examinant les dates de coupe précédentes et en planifiant les prochaines coupes requises, puis envoyez rapidement les informations à l’afficheur de lutilisateur par l’entremise d’un fichier de planificateur de travail.
Évaluez les temps d’arrêt à sec à l’aide de la documentation de tonte en conjonction avec la documentation sur les balles par l’intermédiaire du John Deere Operations Center en examinant les jours entre la tonte et la mise en balles.
Recherchez les possibilités d’efficacité par machine ou utilisateur, telles que la vitesse, la productivité, le taux de consommation de carburant par surface et le taux de consommation de carburant par heure pour comprendre la performance aux champs par l’entremise des cartes de couverture et de la performance saisonnière dans l’Analyseur de travaux.
JDLink™ fournit un transfert transparent des données machines et agronomiques entre l’équipement et l’Operations Center, ce qui améliore la surveillance, la planification, la logistique et facilite l’analyse.

Confort et productivité avec les fonctionnalités d’une cabine spéc. M et R

Confort en cabine

Les utilisateurs passent des heures dans les andaineuses automotrices quand ils tondent et forment des andains. Il est donc important qu’ils profitent d’un certain confort en cabine pour diminuer les effets de la fatigue et qu’ils disposent des fonctionnalités nécessaires pour être productifs sur le terrain.

Productivité en cabine

La cabine de l’andaineuse automotrice permet à l’utilisateur d’être plus productif, car elle offre un environnement plus silencieux avec une grande visibilité, plus de rangements et un plus grand nombre de fonctions.

Compatibilité

Les andaineuses automotrices John Deere peuvent être équipées des cabines spéc. M et spéc. R Les cabines spéc. M et spéc. R offrent des fonctions en cabine, des systèmes de suspension des fauteuils, des équipements pratiques et des conceptions extérieures de la cabine différentes.

Spéc. M	W200M, W235M, W260M
Spéc. R	W235R, W260R

Cabine M-spéc

Intérieur de la cabine de l’andaineuse M-spéc

Extérieur de la cabine de l’andaineuse M-spéc

Compatible avec le système JDLink™

Préparation pour système de direction assistée AutoTrac™

Vitre arrière teintée

Deux phares de travail arrière halogènes

Excellente visibilité

Fauteuil du conducteur avec suspension mécanique

Siège passager pliable

Colonne de direction inclinable

Console d’angle

Deux prises de 12 V

Pare-soleil

Projecteurs halogènes

Levier multifonction ergonomique

Affichage CommandCenter™ 4200

Cabine R-spéc

Intérieur de la cabine de l’andaineuse R-spéc

Extérieur de la cabine de l’andaineuse R-spéc

La cabine R-spéc est proposée avec trois niveaux de finition différents :

Select
Haut de gamme avec siège à suspension pneumatique
Haut de gamme avec siège actif

		Select	Premium avec suspension pneumatique	Premium avec suspension active
Confort et commodité	Fauteuil	Tissu Vision Commandes mécaniques Soutien lombaire mécanique Pivot (16 degrés à droite, 8 degrés à gauche)	Tissu Vision Commandes électroniques Soutien lombaire pneumatique Pivot (16 degrés à droite, 16 degrés à gauche)	Tissu Vision Commandes électroniques Soutien lombaire pneumatique Pivot (16 degrés à droite, 16 degrés à gauche)
	Infodivertissement	AM/FM/WX Entrées auxiliaire et Bluetooth Deux haut-parleurs	AM/FM/WX Entrées auxiliaire et Bluetooth Deux haut-parleurs	AM/FM/WX Entrées auxiliaire et Bluetooth Deux haut-parleurs
	Garniture intérieure	Garniture sans rangement à droite	Garniture avec rangement à droite	Garniture avec rangement à droite
	Style extérieur	Style extérieur sans panneau	Style extérieur avec panneaux	Style extérieur avec panneaux
Visibilité	Éclairage	Halogène	DEL	DEL
	Rétroviseurs	Manuel	Chauffant électrique	Chauffant électrique
	Stores pare-soleil	Avant	Avant/arrière	Avant/arrière
	Essuie-glaces	Avant	Avant	Avant
Suspension du fauteuil	Pneumatique (passive)	Oui	Oui	Non
Suspension du fauteuil	Suspension active	Non	Non	Oui
Technologie d’agriculture de précision John Deere	Récepteur StarFire™ intégré	Préparation StarFire intégré	Avec StarFire intégré	Avec StarFire intégré
Technologie d’agriculture de précision John Deere	Console étendue	Non	Non	Non

Bluetooth est une marque commerciale de Bluetooth SIG, Inc.

Régulation automatique de la température - R-spéc uniquement

Pilotage précis de la machine avec la console CommandARM™

Console CommandARM dans les andaineuses de la série W200M

Console CommandARM dans les andaineuses de la série W200R

La console CommandARM offre à l’opérateur un contrôle inégalé de l’andaineuse et du tablier. Les commandes sont conçues et positionnées de façon plus ergonomique, et donc plus faciles à atteindre et à utiliser. Les opérateurs apprécieront l’apparence et la fonctionnalité de cette console de commande dans les andaineuses, don’t la conception est semblable à celle des consoles des tracteurs et des moissonneuses-batteuses John Deere.

L’ajustement de la console CommandARM répond aux besoins de chaque opérateur. Elle s’ajuste vers l’avant ou l’arrière, vers le haut ou le bas afin d’optimiser le confort de l’opérateur.

La console CommandARM permet d’accéder facilement aux commandes de l’andaineuse les plus fréquemment utilisées :

Plage de vitesse au champ/sur route
Réglage du flottement
Réglage de la vitesse du tablier à tablier
Accélérateur : ralenti, ralenti variable et régime maximum à vide
Engagement et désengagement du tablier
Vitesse, relevage, abaissement du groupeur de l’andaineuse (suivant équipement)
Engagement et désengagement des feux de détresse sur la route
Navigation dans la console CommandCenter™ de 4e génération
Boutons de raccourci du menu de la console
Commutateurs de la climatisation
Interrupteurs des phares de travail
Interrupteurs du gyrophare

Multifonction levier

Les contrôles indispensables au fonctionnement des andaineuses de la série W200 sont idéalement situés sur le levier multifonction. Le levier multifonction ergonomique permet à l’opérateur de contrôler les fonctions suivantes du bout des doigts :

Ajustement de la suspension du tablier à tablier flottant
Position du groupeur de l’andaineuse (selon l’équipement)
Présélections du tablier (pour relever, abaisser ou activer le système AutoTrac™)
Augmentation/diminution de la vitesse de la barre de coupe ou de la plate-forme de coupe à tapis
Relevage ou abaissement du tablier
Inclinaison du tablier

Le levier multifonction est également lié aux fonctions suivantes :

Vitesse de déplacement en marche avant/marche arrière
Le frein de stationnement se desserre automatiquement lorsque la position de stationnement est quittée alors que le moteur est en marche
- Le frein de stationnement est automatiquement serré dès la mise en stationnement.
Sur les unités motrices rotatives seulement, lorsque le tablier est activé, il se relève automatiquement lors du passage de la position de marche avant à la position de marche arrière
- Cette fonction vous donne l’enroulement des récoltes dans les rouleaux conditionneurs.

Consultez rapidement des renseignements essentiels sur la console d’angle

Console d’angle sur le montant de la cabine

La console d’angle comporte un tableau de bord électronique et s’intègre bien avec le montant de cabine étroit situé sur le côté droit, offrant une excellente visibilité vers l’élément de récolte. La console d’angle comprend deux parties : une partie supérieure et une partie inférieure. La partie supérieure fournit des renseignements sur l’unité de traction, tandis que la partie inférieure contient des renseignements propres au tablier.

Contrôlez l’huile moteur et les températures avec des systèmes de refroidissement efficaces

Ensemble de protecteur de radiateur

Les andaineuses automotrices de la série W200 offrent plusieurs améliorations par rapport aux modèles précédents afin de maintenir le moteur à un niveau optimal de fonctionnement et d’améliorer la durée d’utilisation du moteur. Les fonctionnalités sont les suivantes :

Par rapport aux modèles précédents, le protecteur d’une surface de 19 % supérieure fournit un débit d’air plus élevé à travers le système de refroidissement.
La paroi interne lisse et arrondie du tuyau et des conduits empêche le ralentissement des débris et les obstructions.
Les conduits, qui ont été mis au point dans un laboratoire d’aérodynamique et testés sur le terrain, sont d’une dimension adaptée à la vitesse de l’air et à l’élimination continue des débris.
Pour un meilleur nettoyage, une plaque d’appui du tuyau empêche les débris d’être aspirés contre le protecteur depuis le ventilateur de refroidissement.
Le système d’admission d’air frais aspire l’air au-dessus du châssis, ce qui réduit au minimum l’entrée de débris dans le système de refroidissement.
Le protecteur arrière en métal estampé facilite le nettoyage.
L’ensemble composé du condensateur de climatisation et du refroidisseur d’huile peut pivoter vers l’extérieur pour faciliter l’entretien et le nettoyage.

Ensemble composé du condensateur de climatisation et du refroidisseur d’huile

Les andaineuses de la série W200 sont mises à l’essai dans des conditions difficiles à plus de 37,8 °C (100 °F) pour garantir que les entraînements demeurent adéquatement refroidis et assurer une fiabilité maximale et une durée de vie utile prolongée. Le réservoir d’huile de 94,6 L (25 gal) alimente les pompes en huile. L’huile est refroidie lors de son passage à travers l’ensemble composé du refroidisseur d’huile et du condensateur de climatisation à l’arrière de la machine.

Une surveillance en temps réel de la température de l’huile hydraulique au niveau des moteurs d’entraînement de gauche et de droite et du contacteur de fin de course du réservoir empêchent la surchauffe en cas de calage du moteur d’entraînement ou de pente raide

Entraînement du ventilateur à vitesse variable

Le ventilateur de refroidissement à huit lames incorpore un système à entraînement à viscocouplage qui permet de régler précisément la vitesse du ventilateur en cours de fonctionnement. L’optimisation de la vitesse du ventilateur à viscocouplage permet une réduction considérable des pertes parasites dans certaines conditions de fonctionnement.

La vitesse du ventilateur est régulée par différents facteurs comme la température du liquide de refroidissement du moteur, la température de l’air dans le collecteur d’admission ou la température de l’huile hydraulique. Ce niveau de contrôle permet au ventilateur de fonctionner seulement à la vitesse requise pour maintenir le moteur et le système de refroidissement à une température de fonctionnement optimale, ce qui réduit également le niveau de bruit provenant du moteur.

Fonctionnement fiable avec moteurs d’entraînement renforcés

Moteur d’entraînement renforcé

Les moteurs d’entraînement renforcés offrent un couple plus élevé pour un fonctionnement fiable dans les bordures et les voies d’irrigation, ainsi que dans des conditions de champ difficiles.

Deux options sont offertes pour les machines avec les fonctionnalités M : 29 ou 38,6 km/h (18 ou 24 mi/h). Les machines avec les fonctionnalités R sont uniquement disponibles avec l’option de 38,6 km/h (24 mi/h).

Faites facilement le plein de l’andaineuse au niveau du sol

Réservoirs de carburant et d’urée DEF

L’emplacement des orifices de remplissage de carburant diesel et d’urée DEF sur les andaineuses automotrices de la série W200 permet un remplissage pratique au niveau du sol.

Jauge visuelle d’urée DEF

La jauge visuelle d’urée DEF empêche l’opérateur de trop remplir le réservoir, prévenant ainsi les déversements et les dommages provoqués par le gel et l’expansion par temps froid.

Borne de batterie à distance

Une borne de batterie à distance judicieusement placée sur le tablier de gauche, près des orifices de remplissage de fluide, alimente les pompes à carburant de 12 V sur les réservoirs de carburant.

La vitesse constante de l’élément de récolte assure une uniformité de la coupe et de la formation des andains

Vitesse constante de l’élément de récolte

La vitesse constante de l’élément de récolte est une caractéristique unique des andaineuses automotrices de la série W200. Elle est rendue possible grâce à un système de commande de pompe hydraulique de tablier à la fine pointe de la technologie qui surveille la vitesse du tablier et commande la pompe pour maintenir la vitesse requise. La vitesse constante de l’élément de récolte se traduit par une qualité de coupe régulière et la formation d’andains uniformes dans des conditions de récolte et de terrain variées.

Lorsque les conditions de récolte changent et ralentissent l’élément de récolte ou que le moteur commence à faillir tandis que les conditions du terrain changent, le système de commande dévie un plus grand débit d’huile vers le moteur d’entraînement du tablier pour maintenir le point de consigne de la vitesse de l’élément de récolte. Cela a pour effet d’élargir la plage de puissance maximale de l’élément de récolte et de déployer la puissance optimale lorsque cela est vraiment nécessaire.

Autres avantages de la vitesse constante de l’élément de récolte :

Possibilité de faire fonctionner l’élément de récolte à des vitesses plus lentes dans des cultures légères, ce qui permet de réduire la consommation totale de carburant
Possibilité de faire fonctionner le moteur à un régime inférieur au régime moteur nominal et de maintenir la vitesse définie pour l’élément de récolte
Amélioration de l’accélération au démarrage et de la décélération à l’arrêt du tablier, ce qui accroît la durée de vie utile des composants de la transmission de l’élément de récolte et du tablier

Conduite plus souple et meilleur contrôle grâce au système de direction assistée IntelliAxle™

Le système de direction assistée de la roue arrière exclusif fournit une manœuvrabilité accrue aux andaineuses, ce qui permet d’obtenir des vitesses de coupe et de transport plus élevées.

La direction assistée IntelliAxle inclut aussi une suspension arrière indépendante qui amortit les conditions les plus rudes dans le champ et sur la route, diminuant ainsi la fatigue de l’opérateur pendant les longues journées passées aux champs.

Suspension arrière indépendante

La suspension arrière indépendante améliore la qualité de la conduite et réduit la fatigue de l’opérateur. La conception avec essieu à torsion permet d’amortir les chocs lors de la conduite sur terrains accidentés, permettant ainsi des vitesses de coupe supérieures.

Direction assistée aux roues arrière

Le système de direction assistée aux roues arrière assure une maniabilité plus réactive au champ, mais aussi pendant les déplacements routiers. De conception améliorée par rapport à la série 450, la série W200 est dotée d’un système d’assistance à la direction électrohydraulique aux roues arrière à commande proportionnelle fournissant une direction plus serrée et une meilleure manœuvrabilité à des vitesses plus élevées.

La conception améliorée de l’essieu permet d’atteindre des vitesses de fonctionnement allant jusqu’à 27,3 km/h (17 mi/h) aux champs et allant jusqu’à 38,6 km/h (24 mi/h) sur la route.

Une direction souple et fluide permet à l’opérateur de contrôler parfaitement l’andaineuse lors de virages serrés sur des terrains difficiles. L’opérateur peut régler manuellement la sensibilité de la direction à l’aide de la console CommandCenter™ en fonction de ses préférences et des conditions de terrain.

Le système de direction assistée offre trois modes de direction assistée pour des plages de vitesses dans les déplacements :

Inactif
- À des vitesses inférieures à 6,4 km/h (4 mi/h), le système de direction assistée IntelliAxle est inactif, et les roues motrices avant commandent uniquement la machine.
Gamme au champ
- À des vitesses supérieures à 6,44 km/h (4 mi/h), le système de direction IntelliAxle™ commencer à contribuer à la direction de la machine par assistance hydraulique lorsque les roues pivotantes arrière sont tournées. L’opérateur peut régler la sensibilité voulue pour la gamme au champ à l’aide de la console CommandCenter.
Gamme de transport
- Pour la gamme de transport, l’opérateur peut régler une sensibilité différente, indépendamment de la gamme de vitesse au champ. Cela lui permet, selon ses préférences, de régler le système de direction à la sensibilité souhaitée pour des vitesses de transport plus élevées.

Vitesses dans le champ et de transport plus élevées

L’amélioration de la maniabilité et de la stabilité à l’aide du système de direction assistée aux roues arrière et à la suspension indépendante des roues arrière permet d’obtenir des vitesses supérieures pour les champs et le transport. Le système IntelliAxle, lorsqu’il est couplé avec le système de direction AutoTrac™ intégré, offre une performance et une productivité inégalées.

Optimisez votre productivité grâce au système de direction assistée AutoTrac™ intégré

Andaineuse W260M avec tablier rotatif R500

Les andaineuses automotrices de la série W200 présentent le premier système de direction AutoTrac entièrement intégré de l’industrie ne nécessitant ni pompe électrohydraulique, ni accessoire universel supplémentaire. Le système de direction utilise le seul type de direction de l’industrie fondé sur des systèmes de direction multiples pour optimiser la maniabilité.

De plus, cette précision et cette maniabilité accrues permettent des vitesses de fonctionnement plus rapides. AutoTrac™ intégré sur la série W20 : peut rouler jusqu’à 27,4 km/h (17 mi/h) si les conditions le permettent.

Un système unique hydraulique et mécanique commande les réglages approximatifs des pompes d’entraînement, et un système électrohydraulique de direction arrière proportionnel exécute les réglages fins, ce qui en fait le système de direction le plus précis de sa catégorie.

Les andaineuses automotrices de la série W200 peuvent être munies du système AutoTrac dès leur sortie de l’usine. Pour l’activer, il suffit d’avoir un affichage, une activation AutoTrac et un récepteur StarFire™. Cliquez ici pour en savoir plus sur les composants requis pour AutoTrac sur les andaineuses de la série W200.

Le système AutoTrac assure une plus grande uniformité. La récolte se fait constamment sur une plus grande largeur du tablier, ce qui permet d’accroître la productivité. Ceci accroît la valeur de l’exploitation, car les andains sont plus uniformes, les heures de fonctionnement sont plus longues et la fatigue de l’opérateur est réduite.

Le système AutoTrac intégré sur les andaineuses de la série W200 surpasse largement les options proposées sur les andaineuses précédentes en permettant d’atteindre des vitesses de coupe plus rapides et de couvrir des superficies plus grandes en moins de temps.

Amélioration de la qualité de la coupe grâce à la suspension flottante indépendante du tablier

Les surfaces de coupe inégales, comme les accotements irrigués et les voies tracées par les roues pivot, rendent la coupe difficile. Les andaineuses de la série W200 sont munies d'une suspension flottante indépendante qui permet d'améliorer le rendement et la qualité de la coupe sur les surfaces de coupe non nivelées.

Amélioration de la portance sur les terrains non nivelés

Meilleure qualité de la coupe sur les surfaces de coupe inégales

La suspension flottante indépendante permet d'améliorer la qualité de la coupe le long des accotements irrigués et sur les voies tracées par des roues pivot.

Le réglage indépendant de la suspension flottante permet au tablier de rouler sur la surface surélevée avec une portance adéquate, réduisant ainsi le creusement et l’accumulation des saletés sur le tablier. La réduction des saletés accumulées augmente la durée de disponibilité et réduit la quantité de saletés dans l'andain, fournissant ainsi un foin et un fourrage de plus haute qualité.

Ajustez rapidement les réglages du cueilleur à maïs avec la technologie TouchSet™

Avec TouchSet, les réglages de l’unité de récolte R500 peuvent être effectués depuis la cabine. Vous pouvez régler les tôles d’andainage, l’écartement des rouleaux et le volet d’andainage en cours de déplacement.

Réglages de la largeur des andains

Dans le passé, pour régler la largeur des andains, vous deviez ramper sous la machine pour desserrer et ajuster les déflecteurs d’andains.

Réglez le volet d’andainage depuis la console

Réglez le déflecteur d’andains depuis la console

Réglages de l’écartement des rouleaux

Grâce à TouchSet™, l’utilisateur peut facilement sélectionner et ajuster le volet d’andainage, l’écartement des rouleaux et les réglages des tôles d’andainage, et ce directement depuis la console.

Présélection des ajustements

Personnalisez une présélection pour un champ ou une culture

TouchSet dispose d’une banque de présélections de différentes cultures afin que vous puissiez faire une sélection durant la coupe. La sélection automatique de la culture ajuste l’élément de récolte pour cette culture spécifique.

Vous pouvez également personnaliser votre propre présélection pour un champ ou une coupe spécifique. Cela vous permet de régler rapidement le volet d’andainage, les déflecteurs d’andain, l’inclinaison de la tête et la vitesse de la barre de coupe.

AndaineuseW200M
