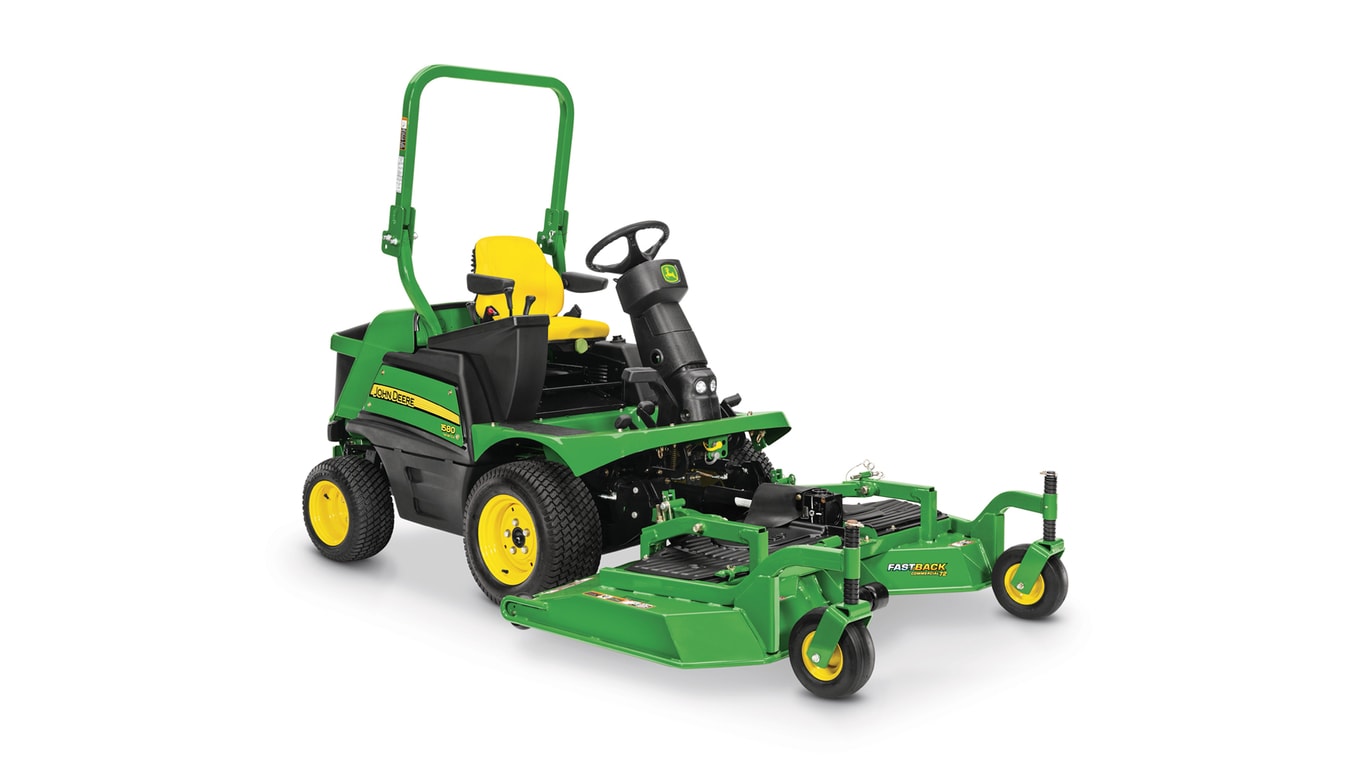

Tondeuses frontales TerrainCut™1580
- Corps à éjection latérale 7-Iron™ PRO ou à éjection arrière FASTBACK™
- Moteur diesel
- Compatible avec certains accessoires tels que des lames frontales, des souffleuses à neige et des balais
Caractéristiques
Afficher tout
Réduire tout
Capot ouvert pour accéder au moteur
Moteur diesel à trois cylindres refroidi par liquide
Schéma du moteur des modèles 1570, 1575, 1580 et 1585
Radiateurs montés à l’arrière (1550, 1570 et 1580)
Radiateurs montés à l’arrière et condenseur de climatisation (1575, 1585)
Réservoir de carburant
Jauge à carburant (illustrée sur le modèle 1585)
Tondeuse frontale TerrainCut 1580 avec corps de tondeuse FastBack PRO de 183 cm (72 po)
Tondeuse frontale TerrainCut 1575 avec corps de tondeuse 7-Iron PRO de 183 cm (72 po)
Corps de tondeuse avec fonction RFS
Boîtier de fusées en fonte
Boîtier de fusées en fonte
Corps de tondeuse 7-Iron PRO de 152 cm (60 cm)
Corps de tondeuse 7-Iron PRO de 152 cm (60 cm)
Corps de tondeuse FastBack de 157 cm (62 po)
Corps de tondeuse à éjection latérale 7-Iron PRO de 183 cm (72 po)
Corps de tondeuse FastBack PRO de 183 cm (72 po)
Entraînement d’arbre de PDF de la tondeuse frontale
Pneus
Kit de mulching type
Tondeuse frontale TerrainCut™ 1570
Tondeuse frontale TerrainCut 1585
Commandes de l’utilisateur (modèle 1570 illustré)
Pédales de maître-frein/directionnelles
Commandes de transmission, levier de gamme et levier de transmission quatre roues motrices sur demande (modèle 1585 illustré)
Commandes comprenant des leviers pour la trousse hydraulique auxiliaire à deux tiroirs (modèle 1585 illustré)
Commande à deux pédales
Freins de virage individuels et blocage du différentiel
Levier de transmission quatre roues motrices (modèle 1570 illustré)
Levier de commande de relevage du corps
Modèle 1585 avec les leviers de commande pour colis de circuit hydraulique auxiliaire à tiroir double
Colonne de direction inclinable (modèle 1550 illustré)
Modèle 1550 coupant de l’herbe
Colonne de direction à trois éléments
Freins à disques humides/blocage du différentiel
Prise de courant de 12 volts
Cadre de sécurité
Siège à suspension à réglage de confort de série
Siège à suspension pneumatique en option
Tondeuses frontales et pour grandes surfaces de travail TerrainCut™
Modem M JDLink – 4G
Le John Deere Operations Center est disponible sur PC et sur les applications mobiles Apple iOS et Android
Carte de l’Operations Center qui affiche les emplacements passés d’une tondeuse
Vue mobile de la carte de l’Operations Center montrant la vitesse GPS
Planificateur de maintenance de l’Operations Center
Outil Machine Analyzer de l’Operations Center
Grande grille du capot de moteur
Loquet de capot
Capot de moteur s’ouvrant sur l’arrière
Moteur accessible pour faciliter son entretien
Bouton de dégagement du condensateur
Condensateur inclinable vers l’arrière pour permettre le nettoyage
Étiquette de code QR sur la console de commande
Marche-pied rétractable
Panneau du marche-pied déposé
Bornes de batterie à distance
Fonction Rotate For Service™ (RFS) illustrée
Loquet de verrouillage d’entretien RFS
Cadre en acier tubulaire à haute résistance
Transmission Kanzaki de 30 cm³
Essieu à propulsion arrière mécanique
Tondeuse frontale TerrainCut™ 1585
Cadre de sécurité (position verticale)
Cadre de sécurité (position repliée)
Le moteur diesel offre des caractéristiques de haute qualité pour réduire au minimum le coût d’exploitation
Capot ouvert pour accéder au moteur
Moteur diesel à trois cylindres refroidi par liquide
Les tondeuses frontales TerrainCut™ de la série 1500 sont alimentées par un moteur diesel à 3 cylindres à refroidissement liquide.
En plus de générer de faibles quantités de gaz d’échappement et d’émissions et un volume sonore réduit, ce moteur permet de réaliser d’importantes économies de carburant. Il répond aussi aux normes de l’Environmental Protection Agency (EPA) pour les émissions de la catégorie 4.
Les modèles 1570, 1575, 1580 et 1585 sont compatibles avec le biodiesel d’usine jusqu’à B20. Le modèle 1550 nécessite une trousse en option pour être compatible avec le biodiesel B20.
Schéma du moteur des modèles 1570, 1575, 1580 et 1585
| 1550 | 1570, 1575, 1580, 1585 | |
| Carburant | Diesel (le colis optionnel permet une compatibilité B20) | Diesel (compatible avec B20) |
| Puissante brute au régime maximum | 25 HP (18,4 kW), PS | 37,4 HP (27,5 kW), PS |
| Cylindrée | 77 po³ (1,262 L) | 100,2 po³ (1,642 L) |
Principales caractéristiques du moteur :
- Bloc-cylindres coulé économique assurant un bon refroidissement et une longue durée d’utilisation
- Injection indirecte de carburant (1550)
- Injection directe de carburant (1570, 1575, 1580, 1585)
- Injecte directement le carburant au-dessus des pistons pour améliorer l’efficacité de la combustion
- Développe davantage de puissance nette par litre de carburant
- Améliore les démarrages
- Développe plus de puissance par litre de carburant et améliore les démarrages
- Les pistons en alliage d’aluminium avec renforts en acier intégrés sont légers, de manière à réduire les charges sur le palier de bielle et à offrir de bonnes propriétés de transfert de chaleur
- Sa conception permet des tolérances plus strictes et neutralise l’expansion du piston, réduisant ainsi les vapeurs de gaz et le bruit de claquement du piston
- Les segments supérieurs plus hauts sur le piston et le joint de culasse plus mince réduisent sensiblement le volume des gaz non brûlés et rendent la combustion plus efficace
- Les pignons de distribution et d’entraînement de l’injecteur présentent un profil hélicoïdal pour réduire le bruit du moteur ; les dents de pignon ont un profil de contact de conception nouvelle ne produisant quasiment pas de claquement, de bruit ou de jeu entre dents
- Filtre à carburant avec élément interchangeable
- Le collecteur d’admission sous pression permet des démarrages rapides à des températures jusqu’à -18 °C (-0 °F) (l’accessoire de réchauffeur du liquide de refroidissement du moteur en option facilite le démarrage dans des conditions plus extrêmes)
- Système d’alimentation en carburant à purge automatique ; il n’est pas nécessaire d’amorcer le système si le tracteur est à court de carburant ; il amorce automatiquement la pompe d’injection, les canalisations et les injecteurs pour assurer une récupération rapide
- La clé de contact et d’arrêt élimine la tirette d’arrêt de carburant; le solénoïde électrique coupe l’alimentation en carburant dès que la clé est mise en position d’arrêt
- Le vase d’expansion transparent permet à l’utilisateur de vérifier le niveau du liquide de refroidissement sans retirer le bouchon du radiateur
- Compartiment moteur sous carter pour éloigner les débris et réduire les niveaux sonores
- Compartiment de radiateur étanche pour maintenir les résidus et débris à l’extérieur du capot
- Excellent couple assurant une puissance de surcharge élevée dans des conditions de tonte difficiles
- Le graissage pressurisé est plus efficace, même lors d’un fonctionnement en pente
- Filtre à air sec à deux éléments interchangeable et parfaitement étanche pour un nettoyage efficace
- 90 à 95 % de la saleté est éjectée avant d’atteindre l’élément en papier
- Un deuxième élément de sécurité assure un filtrage supplémentaire
- Un indicateur de colmatage du filtre à air à progression avertit l’utilisateur quand l’entretien du filtre doit être effectué
- Alternateur de type automobile pour charger la batterie et alimenter les accessoires
- 75 A pour les modèles à poste ouvert
- 95 A pour les modèles dotés de la fonction ComfortCab
- Activation automatique du réchauffeur d’air pour faciliter les démarrages à froid
- Système de détection automatique indique à l’utilisateur le moment où le moteur est prêt à démarrer
Radiateurs montés à l’arrière
Radiateurs montés à l’arrière (1550, 1570 et 1580)
Radiateurs montés à l’arrière et condenseur de climatisation (1575, 1585)
Le réservoir de carburant de grande capacité est doté d’une jauge pratique pour maximiser la durée de disponibilité
Réservoir de carburant
Jauge à carburant (illustrée sur le modèle 1585)
Caractéristiques du réservoir de carburant :
- Capacité de 60,6 L (16 gal US) pour une durée de fonctionnement de 10 heures.
- Prélèvement par le haut pour un carburant propre.
- Indicateur de carburant situé à un endroit pratique.
Les corps de tondeuse frontale TerrainCut™ répondent à une grande variété de besoins
Depuis 1998, le corps de tondeuse 7-Iron™ de John Deere est synonyme de qualité, de performance et de durabilité de niveau commercial. Les corps de tondeuse 7-Iron PRO, FastBack™ et FastBack PRO offrent une qualité de coupe encore plus élevée dans des conditions encore plus variées.
Tondeuse frontale TerrainCut 1580 avec corps de tondeuse FastBack PRO de 183 cm (72 po)
Tondeuse frontale TerrainCut 1575 avec corps de tondeuse 7-Iron PRO de 183 cm (72 po)
Compatibilité des tondeuses frontales TerrainCut
| Corps de tondeuse | 1550 | 1570 | 1575 | 1580 | 1585 |
| Corps de tondeuse à éjection latérale 7-Iron PRO de 152 cm (60 po) | X | X | X* | X* | X* |
| Corps de tondeuse à éjection arrière FastBack de 157 cm (62 po) | X | X | X | X | X |
| Corps de tondeuse à éjection latérale 7-Iron PRO de 183 cm (72 po) | X | X | X | X | X |
| Corps de tondeuse à éjection arrière FastBack PRO de 183 cm (72 po) | X | X | X | X | X |
Des masses d’alourdissement arrière (UC13263) sont nécessaires en fonction de la configuration de la machine. Commandez également le support de montage de masse d’alourdissement arrière TCB10303.
*Décalage du corps de tondeuse pour une capacité de taillage. La largeur de voie du véhicule est de 5,1 cm (2 po) plus large sur le côté d’éjection du corps. Par conséquent, il se peut que le pneu roule sur de l,herbe non coupée de ce côté.
REMARQUE : Ces corps de tondeuse ne s’adaptent pas aux tondeuses frontales des séries F900 et F1145.
Rotate for Service (RFS™)
Corps de tondeuse avec fonction RFS
La fonction Rotate for Service (RFS) permet d’accéder au corps de tondeuse pour le nettoyer et effectuer son entretien :
-
L’angle de rotation varie selon les dimensions du corps de tondeuse et des pneus du bâti.
-
Aucun outil n’est nécessaire pour accéder aux courroies.
-
Accès facile à la partie inférieure du corps de tondeuse.
-
Les fonctions de marche/d’arrêt simplifiées facilitent la dépose et la repose des corps de tondeuse.
-
Les fusées supérieures graissables sont accessibles sans déposer les protecteurs de courroies.
La position Rotate for Service réduit aussi la longueur de la machine pour le transport et l’entreposage.
Certification
Les tondeuses frontales TerrainCut™ sont conformes à la certification de sécurité ANSI B71,4.
Fusées de lame renforcés
Boîtier de fusées en fonte
Boîtier de fusées en fonte
Les boîtiers de fusée de tondeuse sont en fonte ductile.
Les avantages clés des boîtiers de fusée en fonte ductile :
- Le matériel en fonte ductile confère une meilleure résistance aux chocs.
- Leur conception en gousset fournit un renfort là où il est nécessaire.
- La résistance de la fonte protège la lame des dommages dû aux impacts.
- Le graisseur est monté sur la partie supérieure pour un accès facile.
- La soupape de surpression de graisse réduit les dommages causés aux joints d’étanchéité par un remplissage excessif de graisse et empêche les débris de pénétrer dans le boîtier.
- Le boîtier de 20,3 cm (8 po) de diamètre répartit les charges et les impacts pour minimiser les dommages causés à la coque du corps.
- La fusée peut être reconstruite.
REMARQUE : Le corps de tondeuse à éjection latérale 7-Iron V-Flex de 183 cm (72 po) est doté d’un boîtier de fusée central en aluminium. Les lames extérieures sont entraînées par des boîtes d’engrenages en fonte.
Corps de tondeuse à éjection latérale 7-Iron PRO de 152 cm (60 po)
Corps de tondeuse 7-Iron PRO de 152 cm (60 cm)
Corps de tondeuse 7-Iron PRO de 152 cm (60 cm)
Caractéristiques :
- Vitesse à la pointe des lames de 5 486 m/min (18 000 pi/min) pour plus de coupes de lame par centimètre tondu.
- Le pare-chocs à bord de finition réduit les dommages au corps de tondeuse et au terrain.
- Nouvelle conception du déflecteur avant pour mieux gérer le flux d’air et contrôler les brins d’herbe coupée.
- Les boîtiers de fusée de lame sont en fonte ductile
- Leur conception en gousset fournit un renfort là où il est nécessaire.
- Le renfort de logement de fusée accroît la durabilité structurelle de la tondeuse.
- Les roues-guides réglables aplanissent la surface coupée.
- Les pneus semi-pneumatiques pour roues pivotantes de série sont increvables.
La tondeuse est conçue pour fournir une qualité de coupe exceptionnelle à des vitesses de tonte plus élevées :
- Le corps de tondeuse est en acier embouti de calibre 7 de 4,6 mm (0,179 po) pour réduire au minimum le nombre de soudures et offrir une partie inférieure lisse, avec moins de pièces d’angle acérées, afin de réduire l’accumulation de matériau.
- Fournit des composants de précision et assure une grande longévité
- Comme il ne comporte qu’une seule pièce en acier, aucune soudure ne peut casser
- Offre une partie inférieure lisse sans coins, afin de réduire l’accumulation de matériaux
- Une barre en acier plein de 1,9 cm (0,75 po) est soudée autour du corps de tondeuse pour une plus grande robustesse.
- Les pièces d’angle rondes du corps en acier embouti favorisent la répartition des contraintes causées par les impacts pour réduire le risque de dommages lorsque la tondeuse heurte des arbres, des pierres, des bordures et d’autres obstacles fixes.
- La profondeur du corps de 14 cm (5,5 po) permet une excellente circulation de l’air, afin que les matériaux soient traités rapidement et efficacement.
- La hauteur de coupe, réglable de 2,5 cm (1 po) à 12,7 cm (6 po) par incréments de 1,3 cm (0,5 po) permet à l’opérateur de s’adapter à toutes les conditions de tonte.
Le système de déflecteur unique permet de relever l’herbe avant de la couper pour obtenir une longueur et un aspect uniformes :
- Le système de déflecteur élimine les mottes, les éjections et les andains.
- Une ouverture d’éjection large disperse uniformément les brins d’herbe pour une excellente apparence finale, dans toutes les conditions de travail.
Corps de tondeuse FastBack de 157 cm (62 po)
Corps de tondeuse FastBack de 157 cm (62 po)
La tondeuse à éjection arrière FastBack de 157 cm (62 po) est idéale pour :
- Les zones fréquentées par le public
- Les écoles
- Les parcs
- Les aires de jeu
- Les zones de circulation (boulevards, bas-côtés, etc.)
- Conditions et applications :
- Endroits où l’herbe est haute et où il y a des mauvaises herbes
- Endroits où la largeur de la zone de dispersion de l’herbe n’a pas d’importance (parcs, bas-côtés, etc.)
- Appels d’offres gouvernementaux spécifiant que la tondeuse doit être équipée d’un corps à éjection arrière.
Principales caractéristiques du corps de tondeuse à éjection arrière de 157 cm (62 po) :
- Le corps de tondeuse est fabriqué en acier de calibre 7 de 4,6 mm (0,179 po) d’épaisseur pour pouvoir résister à l’utilisation exigeante des applications commerciales et municipales.
- Les boîtiers de fusée de lame sont en fonte ductile.
- Leur conception en gousset fournit un renfort là où il est nécessaire.
- Le corps de tondeuse est doté d’un système de déflecteur unique qui réduit la formation de mottes et d’andains et donne une apparence parfaite que les tondeuses à éjection arrière de la concurrence ne peuvent égaler.
- Le système d’entraînement par courroie comporte un dispositif de tension facile à régler.
- L’utilisation d'un système à ressort permet d’éliminer le risque d’une trop grande tension, ce qui assure une longue durée d’utilisation de la courroie et une excellente performance de la machine au cours de la saison.
- Pour faciliter le service et l’entretien, le corps peut être déplacé dans la position de service verrouillée et verticale.
- La profondeur du corps augmente le débit d’air afin qu’une plus grande quantité de matière puisse circuler.
- L’opérateur peut effectuer la finition des deux côtés.
- Le dispositif de finition double augmente la productivité de l’utilisateur.
- La hauteur de coupe, réglable de 2,5 cm (1 po) à 15,2 cm (6 po) par incréments de 1,3 cm (0,5 po) permet à l’opérateur de s’adapter à toutes les conditions de tonte.
-
Les roues de jauge, les rouleaux ou les patins latéraux soulèvent le corps de tondeuse sur les surfaces irrégulières pour un aspect soigné.
-
Les roues-guides à double ancrage ont une durabilité accrue.
-
Système de verrouillage et de relevage facile à utiliser pour faciliter l’entretien.
-
Les pneus semi-pneumatiques pour roues pivotantes sont increvables.
-
Les fusées peuvent être graissées sans déposer les protections de la courroie.
-
Les fusées forgées à froid de 2,5 cm (1 po) sont robustes pour une longue durée d’utilisation.
-
Elles sont traitées thermiquement pour une plus grande robustesse
-
-
Certification selon les normes européennes (CE)
Corps de tondeuse à éjection latérale 7-Iron PRO de 183 cm (72 po)
Corps de tondeuse à éjection latérale 7-Iron PRO de 183 cm (72 po)
Caractéristiques :
- Vitesse à la pointe des lames de 5 486 m/min (18 000 pi/min) pour plus de coupes de lame par centimètre tondu.
- Le pare-chocs à bord de finition réduit les dommages au corps de tondeuse et au terrain.
- Nouvelle conception du déflecteur avant pour mieux gérer le flux d’air et contrôler les brins d’herbe coupée.
- Le renfort de logement de fusée accroît la durabilité structurelle de la tondeuse.
- Les boîtiers de fusée de lame sont en fonte ductile.
- Leur conception en gousset fournit un renfort là où il est nécessaire.
- Les roues-guides réglables aplanissent la surface coupée.
- Les pneus semi-pneumatiques pour roues pivotantes de série sont increvables.
La tondeuse est conçue pour fournir une qualité de coupe exceptionnelle à des vitesses de tonte plus élevées :
- Le corps de tondeuse est en acier embouti de calibre 7 de 4,6 mm (0,179 po) pour réduire au minimum le nombre de soudures et offrir une partie inférieure lisse, avec moins de pièces d’angle acérées, afin de réduire l’accumulation de matériau.
- Fournit des composants de précision et assure une grande longévité
- Comme il ne comporte qu’une seule pièce en acier, aucune soudure ne peut casser
- Offre une partie inférieure lisse sans coins, afin de réduire l’accumulation de matériaux
- Une barre en acier plein de 1,9 cm (0,75 po) est soudée autour du corps de tondeuse pour une plus grande robustesse.
- Les pièces d’angle rondes du corps en acier embouti favorisent la répartition des contraintes causées par les impacts pour réduire le risque de dommages lorsque la tondeuse heurte des arbres, des pierres, des bordures et d’autres obstacles fixes.
- La profondeur du corps de 14 cm (5,5 po) permet une excellente circulation de l’air, afin que les matériaux soient traités rapidement et efficacement.
- La hauteur de coupe, réglable de 2,5 cm (1 po) à 12,7 cm (6 po) par incréments de 1,3 cm (0,5 po) permet à l’opérateur de s’adapter à toutes les conditions de tonte.
Le système de déflecteur unique permet de relever l’herbe avant de la couper pour obtenir une longueur et un aspect uniformes :
- Le système de déflecteur élimine les mottes, les éjections et les andains.
- Une ouverture d’éjection large disperse uniformément les brins d’herbe pour une excellente apparence finale, dans toutes les conditions de travail.
Corps de tondeuse FastBack PRO de 183 cm (72 po)
Corps de tondeuse FastBack PRO de 183 cm (72 po)
Le corps de tondeuse à éjection arrière FastBack PRO de 183 cm (72 po) est idéal pour les paysagistes professionnels et les municipalités qui doivent évacuer l’herbe et les débris par l’arrière lors de la tonte de leurs espaces verts. Les corps de tondeuse à éjection arrière FastBack PRO de John Deere offrent une solution commerciale de tonte. Avantages d’un corps de tondeuse à éjection arrière :
- Réduction des risques de dommages causés par des objets éjectés du corps de tondeuse
- Gain de temps grâce à la capacité de tonte de près autour d’objets fixes de chaque côté du corps
- Expérience de tonte plus propre grâce à la réduction de débris pouvant être soufflés sur l’utilisateur
Un corps de tondeuse à éjection arrière est idéal pour :
- Les écoles
- Les parcs
- Les aires de jeu
- Les zones de circulation (boulevards, bas-côtés, etc.)
- Les endroits où l’herbe est haute et doit être coupée, et où la largeur de la zone de dispersion de l’herbe n’a pas d’importance (parcs, bas-côtés, etc.)
- Certains appels d’offres gouvernementaux spécifient que la tondeuse doit être équipée d’un corps à éjection arrière.
Principales caractéristiques du corps de tondeuse à éjection arrière de 183 cm (72 po) :
- Le corps de tondeuse est en acier de calibre 7, de 4,6 mm (0,179 po) afin de résister à l’utilisation intensive résultant des applications de tonte commerciale et municipale.
- Les boîtiers de fusée de lame sont en fonte ductile.
- Leur conception en gousset fournit un renfort là où il est nécessaire.
- Le corps de tondeuse est doté d’un système de déflecteur unique qui réduit la formation de mottes et d’andains et donne une apparence parfaite que les tondeuses à éjection arrière de la concurrence ne peuvent égaler.
- L’opérateur peut effectuer la finition des deux côtés.
- Le dispositif de finition double augmente la productivité de l’utilisateur.
- Les pare-chocs pour les bords de chaque côté réduisent les dommages au corps de tondeuse et à la propriété.
- Le système d’entraînement par courroie comporte un dispositif de tension facile à régler.
- L'utilisation d'un système à ressort permet d'éliminer le risque d’une trop grande tension, ce qui assure une longue durée d’utilisation de la courroie et une excellente performance de la machine au cours de la saison.
- Pour faciliter le service et l'entretien, le corps peut être déplacé dans la position de service verrouillée et verticale. La profondeur du corps augmente le débit d’air afin qu’une plus grande quantité de matière puisse circuler.
- La hauteur de coupe, réglable de 2,5 cm (1 po) à 15,2 cm (6 po) par incréments de 1,3 cm (0,5 po) permet à l’opérateur de s’adapter à toutes les conditions de tonte.
- Les roues-guides ou les rouleaux soulèvent le corps sur les surfaces inégales pour une apparence soignée.
- Les roues-guides à double ancrage ont une durabilité accrue. Système de verrouillage et de relevage facile à utiliser pour faciliter l’entretien.
- Les pneus semi-pneumatiques pour roues pivotantes sont increvables. Les fusées peuvent être graissées sans déposer les protections de la courroie.
- Les fusées forgées à froid de 2,5 cm (1 po) sont suffisamment robustes pour une longue durée d’utilisation.
- Elles sont traitées thermiquement pour une plus grande robustesse
- Certification selon les normes européennes (CE)
Caractéristiques du corps de tondeuse
|
Éjection latérale 7-Iron PRO de 152 cm (60 po) |
Éjection arrière FastBack de 157 cm (62 po) |
Éjection latérale 7-Iron PRO de 183 cm) (72 po) |
Éjection arrière FastBack PRO de 183 cm (72 po) |
Épaisseur) |
Épaisseur 7, 4,6 mm (0,179 po) |
Épaisseur 7, 4,6 mm (0,179 po) |
Épaisseur 7, 4,6 mm (0,179 po) |
Épaisseur 7, 4,6 mm (0,179 po) |
Hauteur de coupe |
2,5 à 15,2 cm (1 à 6 po) |
2,5 à 15,2 cm (1 à 6 po) |
2,5 à 15,2 cm (1 à 6 po) |
2,5 à 15,2 cm (1 à 6 po) |
Type de roues pivotantes |
Semi-pneumatique |
Semi-pneumatique |
Semi-pneumatique |
Semi-pneumatique |
Roues de profondeur |
Oui, avant et arrière |
Oui, avant et arrière |
Oui, avant et arrière |
Oui, avant et arrière |
Oscillation du corps de tondeuse par rapport au plan de sol |
+/- 15 degrés |
+/- 15 degrés |
+/- 15 degrés |
+/- 15 degrés |
Inclinaison latérale du corps |
+/- 8 degrés |
+/- 8 degrés |
+/- 8 degrés |
+/- 8 degrés |
Corps posé en usine |
Non |
Non |
Non |
Non |
Durée nécessaire pour qu’une personne pose ou dépose le corps de tondeuse (sans outils) |
10 minutes |
10 minutes |
10 minutes |
10 minutes |
Durée nécessaire pour changer la hauteur de coupe |
3 minutes sans outils |
3 minutes sans outils |
3 minutes sans outils |
3 minutes sans outils |
Type de courroie |
Courroie de Kevlar |
Courroie de Kevlar |
Courroie de Kevlar |
Courroie de Kevlar |
Type de protecteur de courroie |
Plastique |
Plastique |
Plastique |
Plastique |
Durée de dépose ou de repose du protecteur de courroie |
2 minutes ou moins |
2 minutes ou moins |
2 minutes ou moins |
2 minutes ou moins |
Type de lame |
Grand relevage |
Relevage moyen |
Grand relevage |
Relevage moyen |
Vitesse à la pointe des lames |
5 486 m/min (18 000 pi/min) |
4 877 m/min (16 000 pi/min) |
5 486 m/min (18 000 pi/min) |
5 486 m/min (18 000 pi/min) |
Fusées |
3 |
3 |
3 |
3 |
Matériau du boîtier de fusée |
Fonte ductile |
Fonte ductile |
Fonte ductile |
Fonte ductile |
Corps mis à niveau latéralement lorsqu’il est relevé |
Oui |
Oui |
Oui |
Oui |
Éjection |
Latérale |
Arrière |
Latérale |
Arrière |
Largeur de coupe |
152 cm (60 po) |
157 cm (62 po) |
183 cm (72 po) |
183 cm (72 po) |
Largeur hors tout (goulotte abaissée) |
188 cm (74 po) |
163 cm (64 po) |
218 cm (86 po) |
188 cm (74 po) |
Poids |
--- |
--- |
--- |
--- |
L’entraînement d’arbre de PDF est facilement accessible pour un changement rapide de l’équipement
Entraînement d’arbre de PDF de la tondeuse frontale
Une prise de force (PDF) indépendante fait fonctionner le corps de tondeuse, la balai rotatif ou la souffleuse à neige à double effet :
- La PDF peut être engagée ou désengagée en marche afin d’accroître la productivité.
- L’embrayage hydraulique de la PDF est doté d’une soupape de surpression temporisée afin de permettre un engagement en douceur.
- L’embrayage à disque humide assure une longue durée d’utilisation.
- La PDF est facile d’accès.
Les pneus correspondent aux dimensions de la machine et à la largeur de la tondeuse
Pneus 1550, 1570, 1575
Pneus
Pneus de roue motrice de série :
- 23x10,5-12 ou 23x8,5-12 (1550, 1570)
- 23x10,5-12 (1575)
Pneus de roues directrices disponibles : 18x8,5-10 (4 roues motrices) ou 18x8,5-8 (2 roues motrices)
Pneus 1580, 1585
Pneus de roues motrices de série : Pneus de roues motrices 26x12-12, 6 PR (1580, 1585)
Pneus de roues directrices de série : Pneus de roues directrices 20x10,00-10, 6 PR (1580, 1585)
Les trousses de hachage en option augmentent la polyvalence des corps de tondeuse
Kit de mulching type
Des trousses sont disponibles pour convertir les corps de tondeuse à éjection latérale 7-Iron™ PRO de 152 cm (60 po) et de 183 cm (72 po) en corps de hachage pour l’herbe et les feuilles.
Les trousses de hachage comprennent des lames de hachage, des déflecteurs, des couvercles et la quincaillerie de fixation nécessaire.
Les commandes faciles à utiliser optimisent la productivité
Tondeuse frontale TerrainCut™ 1570
Tondeuse frontale TerrainCut 1585
Maniabilité :
- Rayon de braquage de 33 cm (13 po)
- Rayon du cercle non coupé de 71,1 cm (28 po) avec un corps de tondeuse 7Iron™ PRO de 183 cm (72 po)
- Corps déporté et tiré vers l’arrière
- L’arrière de la tondeuse conçu pour suivre la trajectoire avec le corps de tondeuse à éjection latérale de 183 cm (72 po)
- Les roues directrices (arrière) restent dans la voie (trajectoire) tracée par le corps de tondeuse, ce qui permet de manœuvrer la machine sans que l’arrière ne touche d’obstacles
Commandes de l’utilisateur (modèle 1570 illustré)
Pédales de maître-frein/directionnelles
La servodirection hydrostatique offre les avantages suivants :
- Elle permet de tourner plus facilement l’unité pour réduire la fatigue de l’utilisateur
- Elle permet d’effectuer des virages rapides : deux rotations d’une butée à , pour une productivité excellente
La console de direction comprend les composants suivants :
- Accélérateur
- Contacteur de démarrage
- Interrupteur des phares principaux
- Écran T4 pour surveiller la performance (1570, 1575, 1580, 1585)
Commandes de transmission, levier de gamme et levier de transmission quatre roues motrices sur demande (modèle 1585 illustré)
Commandes comprenant des leviers pour la trousse hydraulique auxiliaire à deux tiroirs (modèle 1585 illustré)
Renseignements sur la console et les voyants :
- Compteur d’heures
- Voyant de décharge de la batterie
- Pression d’huile moteur
- Température du liquide de refroidissement moteur
- Température du liquide hydraulique
- Réchauffeur d’air
- Projecteurs
- Voyant de marche de la prise de force (PDF)
Commande à deux pédales
Commande à deux pédales :
- Permet à l’utilisateur de sélectionner la vitesse et la direction en appuyant simplement sur la pédale
- Cela lui laisse les mains libres pour tourner le volant et actionner les commandes
Maître-frein (frein de stationnement) :
- Permet d’arrêter les deux roues motrices
- Désengage la prise de force (PDF)
- Désengage le régulateur de vitesse en option
- Utilisé également comme frein de stationnement
Freins de virage individuels et blocage du différentiel
Freins de virage individuels
- Augmentent la puissance de traction pendant le travail à flanc de coteau
- Parfaits pour la coupe dans les endroits où l’espace est restreint
- Fonctionne conjointement avec les pédales hydrostatiques pour arrêter ou ralentir l’unité dans les virages
Blocage du différentiel :
- Verrouille ensemble les deux roues motrices avant pour accroître la puissance de traction
- S’engage facilement avec le pied gauche
Levier de transmission quatre roues motrices (modèle 1570 illustré)
Levier de commande de relevage du corps
Le levier de commande de transmission quatre roues motrices est offert de série sur les modèles 1575, 1580 et 1585; il s’agit d’une option installée en usine sur les modèles 1550 et 1570.
Le levier de transmission quatre roues motrices :
- Permet à l’opérateur de choisir entre la transmission quatre roues motrices sur demande ou en permanence sur les modèles 1550, 1570 et 1575
- Permet à l’opérateur de choisir entre la transmission quatre roues motrices sur demande ou en permanence et la transmission deux roues motrices en permanence sur les modèles 1580 et 1585
Régulateur de vitesse électronique (en option) :
- Pratique pour travailler dans des zones dégagées ou pour le transport
Le levier de commande de relevage est idéalement situé à portée de main de l’opérateur.
Modèle 1585 avec les leviers de commande pour colis de circuit hydraulique auxiliaire à tiroir double
Un levier de changement de vitesse de boîte-pont à deux vitesses est offert de série sur les modèles 1580 et 1585.
Volant inclinable
Colonne de direction inclinable (modèle 1550 illustré)
Permet à l’utilisateur de régler le volant sur la position la plus confortable :
- Elle offre un dégagement supplémentaire pour entrer et sortir de la plate-forme
- Plus de 38,1 cm (15 po) de déplacement
- Fonctionne de concert avec le siège afin de s’adapter aux utilisateurs, quelle que soit leur taille
Le système de démarrage en sécurité protège l’utilisateur et les personnes qui se trouvent autour de la machine
Modèle 1550 coupant de l’herbe
Les tondeuses frontales TerrainCut™ sont équipées d’un détecteur de présence de l’utilisateur.
Pour que le moteur démarre, les conditions suivantes doivent être remplies :
- Le maître-frein doit être enfoncé ou le frein de stationnement doit être verrouillé ; les commandes aux pieds hydrostatiques sont alors en position neutre.
- La PDF doit être désengagée
- La clé de contact doit être utilisée.
De plus, si le moteur tourne, un interverrouillage arrête automatiquement le moteur et la PDF si l’utilisateur quitte son siège. Pour que le moteur continue de fonctionner, l’utilisateur doit désengager la PDF et serrer le frein de stationnement avant de descendre de la machine.
La direction inclinable et les phares sont offerts de série
Colonne de direction à trois éléments
La colonne de direction à trois éléments fournit les avantages suivants :
- Accès facile à la soupape de direction et aux composants électriques
- Ajustement et aspect améliorés
- Réglage facile pour tous les utilisateurs
- Phares halogènes de 50 watts de série
Les freins et le blocage du différentiel sont pratiques à utiliser pour une productivité maximale
Freins à disques humides/blocage du différentiel
Les freins à disques humides sont des équipements de série :
- Fournissent une puissance d’arrêt fiable et une grande longévité
- Nécessitent peu de réglages
- Les freins de virage de série se trouvent sur le côté gauche de la plateforme
Le blocage du différentiel est aussi un équipement de série :
- Il verrouille les deux roues motrices avant ensemble pour accroître la puissance de traction, au besoin
- La pédale se trouve à un endroit pratique et permet à l’utilisateur d’engager le blocage du différentiel avec le pied gauche tout en maintenant la vitesse et la direction (avant ou arrière) du pied droit
La pris de courant de 12 volts est facile à utiliser
Prise de courant de 12 volts
La prise de courant de 12 volts peut servir à recharger les radios et les téléphones cellulaires, outils populaires utilisés avec les dispositifs de coupe commerciaux.
Cette prise de trouve à un endroit pratique, sous l’avant du siège.
La certification garantit la conformité de la machine aux normes de sécurité
Cadre de sécurité
Les tondeuses frontales TerrainCut™ sont conformes aux spécifications de la certification de sécurité ANSI B71.4 2004.
Le cadre de sécurité est conforme à la norme 1928.51 de l’organisation américaine de sécurité et de santé professionnelle OSHA (Occupational Safety and Health Administration) sur les protections anti-renversement.
Les sièges de tondeuse frontale sont dotés d’une suspension de série avec accoudoirs pour un meilleure confort et une productivité supérieure
Siège à suspension à réglage de confort de série
Siège à suspension pneumatique en option
La confort de l’utilisateur permet d’accroître la productivité. Les tondeuses frontales TerrainCut™ comprennent des sièges à suspension avec des détails verts et un logo John Deere brodé. Le siège à suspension à ressorts mécaniques à réglage de confort est un équipement de série; une suspension pneumatique est proposée en option. L’opérateur peut régler la suspension en augmentant ou en diminuant la pression pour un confort optimal. L’avancement/recul convient aux opérateurs grands et petits.
Les deux sièges mesurent 61 cm (24 po) de haut et comprennent des réglages de l’angle du dossier, du soutien lombaire et de l’accoudoir. Les sièges accrocheurs, qui présentent deux textures de vinyle uniques, sont cousus avec des coutures décoratives. Les ceintures de sécurité rétractables empêchent les ceintures de s’entortiller dans la suspension et les commandes du siège.
Autres caractéristiques de confort :
- Porte-gobelet de série
- Le niveau sonore est conforme aux normes nord-américaines et européennes
Gérez votre flotte de matériel professionnel espaces verts à l’aide du John Deere Operations Center™
Tondeuses frontales et pour grandes surfaces de travail TerrainCut™
Aperçu
Un modem M JDLink™ – 4G connecte une tondeuse commerciale au John Deere Operations Center, ce qui vous permet de gérer votre flotte plus efficacement, d’augmenter la productivité et de réduire les coûts de main-d’œuvre. Avec un modem et l’Operations Center, vous êtes toujours connecté au travail en cours et pouvez effectuer des changements en temps opportun pour garder votre flotte en opération.
Modem M JDLink – 4G
Modem M JDLink – 4G
Un modem M JDLink – 4G est un équipement de série sur les tondeuses frontales et pour grandes surfaces de travail TerrainCut des années modèle 2024 et ultérieures. Un modem peut faire l’objet d’une conversion hors usine sur :
- Les tondeuses ZTrak™ Z700 des années modèle 2024 et ultérieures
- La plupart des tondeuses ZTrak Z900 des années modèle 2024 et ultérieures
- Les tondeuses QuikTrak™ Q800 des années modèle 2024 et ultérieures
- Les tondeuses frontales TerrainCut des années modèle 2022 et 2023
- Les tondeuses pour grandes surfaces de travail TerrainCut de l’année modèle 2023
Voir la section sur la compatibilité pour les plages de numéros de série et les exigences.
John Deere Operations Center
Le John Deere Operations Center est disponible sur PC et sur les applications mobiles Apple iOS et Android
Le John Deere Operations Center suit votre flotte et fournit des outils pour analyser les données de la tondeuse. Les fonctionnalités connectées varient selon le modèle de tondeuse.
Modèles |
Emplacement et état |
Vitesse GPS
|
Géorepérage et couvre-feux |
Heures de fonctionnement du moteur
|
Planificateur de maintenance |
Machine Analyzer Outil |
Niveau de carburant |
Consommation de carburant
|
Codes de diagnostic
|
Service Advisor Remote
|
Tondeuses ZTrak Z700 |
X |
X |
X |
Légende |
X |
--- |
--- |
--- |
--- |
--- |
Tondeuses ZTrak Z900 à essence |
X |
X |
X |
Légende |
X |
--- |
--- |
--- |
--- |
--- |
Tondeuses ZTrak Z994R |
X |
X |
X |
Légende |
X |
--- |
--- |
--- |
--- |
--- |
Tondeuses QuikTrak de la série E |
X |
X |
X |
Légende |
X |
--- |
--- |
--- |
--- |
--- |
Tondeuses QuikTrak Q820M, Q850M et Q850R |
X |
X |
X |
Synchronisation |
X |
X |
X |
--- |
X |
--- |
Tondeuses QuikTrak Q865R EFI |
X |
X |
X |
Synchronisation |
X |
X |
X |
X |
X |
X |
Tondeuses frontales TerrainCut 1550 |
X |
X |
X |
Légende |
X |
--- |
--- |
--- |
--- |
--- |
Tondeuses frontales TerrainCut 1570, 1575, 1580 et 1585 |
X |
X |
X |
Synchronisation |
X |
X |
--- |
--- |
X |
X |
Tondeuses pour grandes surfaces de travail TerrainCut 1600 |
X |
X |
X |
Synchronisation |
X |
X |
--- |
--- |
X |
X |
Emplacement et état
Carte de l’Operations Center qui affiche les emplacements passés d’une tondeuse
Vue mobile de la carte de l’Operations Center montrant la vitesse GPS
Le modem M JDLink – 4G transmet régulièrement l’emplacement et l’état de fonctionnement de chaque tondeuse de la flotte afin que vous puissiez surveiller les progrès de la tonte sur l’Operations Center.
- Historique de l’emplacement – Affichage de la carte avec les emplacements actuels et passés de chaque tondeuse.
- Vitesse GPS – Donne une vue d’ensemble des vitesses actuelles et passées de chaque tondeuse, en fonction des données de localisation GPS, afin que vous puissiez cibler la formation des opérateurs. La vitesse GPS n’est visible que sur les applications mobiles Apple iOS et Android.
- Géorepérage – Alerte lorsqu’une tondeuse entre ou sort d’une zone prescrite, par exemple si la tondeuse a été volée ou si un opérateur est entré dans une zone qui ne devrait pas être tondue.
- Couvre-feux – Alerte si la tondeuse fonctionne en dehors des heures prescrites, par exemple dans les zones résidentielles avec des restrictions de bruit tôt le matin.
Heures de fonctionnement du moteur
Le modem transmet régulièrement les heures de fonctionnement du moteur de la tondeuse pour fournir des informations utiles à la planification de la maintenance et équilibrer l’utilisation des machines.
- Synchronisation – La tondeuse signale les heures réelles de fonctionnement du moteur à l’Operations Center.
- Clé – Les heures de fonctionnement du moteur sont estimées en surveillant le contacteur de démarrage. Les heures de fonctionnement du moteur peuvent être corrigées dans l’Operations Center.
Planificateur de maintenance
Planificateur de maintenance de l’Operations Center
Des plans d’entretien d’usine ou personnalisés peuvent être établis dans l’Operations Center. Les alertes de maintenance sont envoyées lorsque les heures de fonctionnement du moteur atteignent les intervalles de maintenance.
Outil Machine Analyzer
Outil Machine Analyzer de l’Operations Center
Sur certains produits, le modem indique le temps que la tondeuse a passé en transport, à tourner à l’arrêt et à travailler. L’outil Machine Analyzer de l’Operations Center crée des rapports sur les données d’utilisation, ce qui vous permet d’analyser le comportement de l’opérateur, d’identifier les causes d’une faible productivité et d’initier des actions correctives.
Niveau de carburant;
Sur certains produits, le modem signale le niveau de carburant. Sur ces produits, une analyse de la consommation de carburant est disponible dans l’outil Machine Analyzer de l’Operations Center. La mesure de la consommation de carburant vous permet de traiter les causes d’une consommation excessive de carburant.
Codes de diagnostic (DTC)
Sur certains produits, le modem transmet les codes de diagnostic générés par les contrôleurs de la tondeuse à l’Operations Center. Le traitement des codes de diagnostic peut réduire l’immobilisation et les coûts de réparation. Par exemple, un code de basse pression d’huile moteur peut indiquer que le niveau d’huile est bas pour un moteur. La résolution du problème peut éviter une immobilisation et des réparations coûteuses.
Service Advisor Remote
Sur certains produits, les concessionnaires John Deere peuvent effectuer des diagnostics à distance, une programmation logicielle et des ajustements sans le coût d’un appel de service.
Compatibilité
Un modem M JDLink – 4G est un équipement de série pour les tondeuses frontales TerrainCut des années modèle 2024 et ultérieures (numéros de série 110,001 et suivants) et pour les tondeuses pour grandes surfaces de travail TerrainCut des années modèle 2024 et ultérieures (numéros de série 690,001 et suivants).
Un modem M JDLink – 4G peut faire l’objet d’une conversion hors usine sur les matériels professionnels espaces verts énumérés ci-dessous. Les kits d’adaptation pour conversion hors usine simplifient l’installation du modem et incluent des supports, de la quincaillerie, un faisceau de câbles et des instructions. La conversion hors usine nécessite qu’un modem M JDLink – 4G soit commandé séparément.
Modèle |
Années modèle compatibles |
Trousse d’installation |
Tondeuses ZTrak Z700 |
2024 et ultérieures (numéros de série 080,001 et suivants) |
BUC11759* |
Tondeuses ZTrak Z900 à essence |
2024 et ultérieures (numéros de série 130,001 et suivants) |
BUC11759* |
Tondeuses ZTrak Z994R |
2024 et ultérieures (numéros de série 070,001 et suivants) |
BUC11759* |
Tondeuses ZTrak Z997R |
2021 et ultérieures (numéros de série 800,001 et suivants) |
À déterminer |
Tondeuses QuikTrak |
2024 et ultérieures (numéros de série 010,001 et suivants) |
BUC11744* |
Tondeuses commerciales à conducteur marchant de la série R |
À déterminer |
À déterminer |
Tondeuses frontales TerrainCut |
2022-2023 (numéros de série 080,001 à 110,000) |
BUC11797* |
Tondeuses pour grandes surfaces de travail TerrainCut 1600 |
2023 (numéros de série 680,001 à 690,000) |
BUC11797* |
*Attendu d’ici début 2024
La machine est conçue pour être facile à entretenir afin de réduire le coût de maintenance et d’augmenter la durée de disponibilité
Capot de moteur
Grande grille du capot de moteur
Loquet de capot
Le capot de moteur comprend un grande grille :
- Réduction au minimum de la quantité de matières pouvant pénétrer dans les radiateurs de refroidissement
- Nettoyages moins fréquents des grilles du capot
Loquet de capot permettant de maintenir ce dernier en place, ce qui le rend parfaitement étanche :
- Un loquet de capot unique se trouve sur la partie supérieure du capot, derrière le siège.
Capot de moteur s’ouvrant sur l’arrière
Moteur accessible pour faciliter son entretien
Unité conçue pour faciliter l’accès au moteur afin d’en effectuer l’entretien, ce qui permet d’accomplir les travaux de maintenance quotidienne nécessaires pour que la performance de la machine reste maximale.
Le capot s’ouvre vers l’arrière pour permettre l’accès aux composants suivants :
- Moteur
- Filtre à huile et filtre à carburant
- Refroidisseur d’huile hydraulique
- Jauge et orifice de remplissage du radiateur
Le capot peut être complètement déposé, au besoin. Il est possible de basculer le siège vers l’avant pour accéder au filtre à air, à la rangée de fusibles, à la jauge d’huile moteur et à l’avant du moteur.
Bouton de dégagement du condensateur
Condensateur inclinable vers l’arrière pour permettre le nettoyage
Des boutons faciles à tourner permettent de dégager le condensateur du climatiseur (1575 et 1585 seulement) et les refroidisseurs d’huile hydraulique et de carburant afin qu’ils puissent être inclinés vers l’arrière pour permettre un nettoyage complet entre eux et le radiateur du liquide de refroidissement du moteur.
Les codes de réponse rapide (QR) sont un lien vers les pages Web contenant des renseignements pour les propriétaires
Étiquette de code QR sur la console de commande
Pour accélérer l’accès aux pages Web contenant des informations pour le propriétaire, un code QR est imprimé sur l’étiquette avec le numéro d’identification de produit (NIP) sur la console de commande près du siège. Les pages Web contenant les informations pour les propriétaires comprennent des liens vers :
- Des vidéos explicatives et relatives à la sécurité
- Des livrets d’entretien
- Des catalogues pièces
- Des fiches de rappel des entretiens
- Des équipements
- Des déclarations de garantie
Panneau d’accès au marche-pied
Marche-pied rétractable
Le panneau du marche-pied peut être déposé pour permettre un accès à la boîte-pont, à l’arbre de PDF et à la plupart des tringleries.
Une inscription facile à lire sur l’entretien quotidien se trouve au bas du panneau du marche-pied :
- Ce panneau fournit un accès pour raccorder facilement l’arbre d’entraînement lors du changement d’instrument
- Il permet d’effectuer l’entretien au moment le plus approprié, garantissant ainsi le meilleur niveau de performance et de durée de disponibilité
Panneau du marche-pied déposé
En déposant le marche-pied, il est facile d’accéder à l’arbre qui actionne le corps de tondeuse, la souffleuse à neige et la balai rotatif :
- Cela permet de remplacer un instrument avant par un instrument plus facile à utiliser et plus pratique
Bornes de batterie à distance
Bornes de batterie à distance
Les bornes de batterie à distance simplifient le démarrage de secours. Les montants positifs et négatifs sont situés à l’avant du pneu de roue directrice arrière droit.
Les tuyaux hydrauliques sont munis de raccords à joint torique réutilisables :
- Les raccords à joint torique se serrent à un couple moins élevé pour éviter les fuites.
- Ils peuvent être déposés d’un tuyau endommagé et posés sur un autre tuyau.
- Le temps d’arrêt et le coût des réparations sont considérablement réduits.
Fonction Rotate For Service™ (RFS) illustrée
Loquet de verrouillage d’entretien RFS
La fonction RFS permet d’accéder au corps de tondeuse pour le nettoyer et effectuer son entretien :
- La goupille de verrouillage d’entretien permet de verrouiller le corps de tondeuse pour éviter qu’il bouge au moment du nettoyage ou de l’entretien.
- Les graisseurs des fusées supérieures graissables sont accessibles sans déposer les protecteurs de courroies.
Les dispositifs de remorquage inclus permettent de réduire la durée et les coûts nécessaires pour transporter l’équipement
Des dispositifs de remorquage sont prévus par souci de commodité :
- Des sangles de remorquage se trouvent à l’avant et à l’arrière de la machine.
- La fonction de relevage de 26 degrés du corps de tondeuse permet de dégager les rampes de remorque les plus raides pour faciliter le chargement et le déchargement.
- Les corps de tondeuses dotés de la fonction Rotate For Service™ (RFS) prennent moins de place dans une remorque, ce qui libère de l’espace pour d’autres équipements importants.
La structure du châssis soudé est en acier à haute résistance
Cadre en acier tubulaire à haute résistance
Le cadre en acier tubulaire soudé à haute résistance révolutionnaire accroît la durabilité et permet d’abaisser les éléments majeurs de la machine :
-
Cette conception abaisse le centre de gravité de la machine afin d’accroître sa stabilité et sa traction à flanc de coteau et sur les pentes.
-
Les structures de protection anti-renversement (cadres de sécurité) sont des parties intégrantes du châssis.
Conception durable
Caractéristiques de durabilité du châssis :
- Essieux en fonte traités thermiquement avec pivots de fusée de 3,15 cm (1,24 po)
- Freins à disques humides internes
- Embrayage de PDF hydraulique, avec frein
- Engagement en douceur et longue durée d’utilisation
- Refroidisseur d’huile hydrostatique
- Raccords hydrauliques à joints toriques
- Prise de force (PDF) intégrée avec arbre d’entraînement
- Relais et raccords électriques étanches
- Vérins hydrauliques doubles renforcés
- Douilles du bras de relevage en fonte nodulaire
- Pare-chocs arrière en fonte
La transmission hydrostatique et la boîte-pont robustes offrent une durée de disponibilité maximale
Transmission Kanzaki de 30 cm³
Une transmission Kanzaki® de 30 cm³ assure un fonctionnement fiable.
Caractéristiques de durabilité :
- La transmission hydrostatique à haute capacité et la boîte-pont robuste optimisent la performance ainsi que le temps d’utilisation, d’une part, et réduisent au minimum le coût d’entretien, d’autre part.
- La pompe de remplissage permet d’acheminer l’huile de manière efficace vers le système de transmission.
- Le refroidisseur d’huile aide à maintenir l’huile de transmission à une température optimale pour fournir une performance supérieure et une durée d’utilisation plus longue de la transmission dans les conditions les plus difficiles.
- La vitesse avant maximale est de 19,3 km/h (12 mi/h) sur les unités 1550, 1570 et 1575 et de 24,1 km/h (15 mi/h) sur les unités 1580 et 1585.
- Le système de purge automatique maintient l’air hors du système.
Kanzaki est une marque commerciale de Kanzaki Kokyukoki Manufacturing Company.
Entraînement mécanique des roues arrière à deux fonctions pour une utilisation optimale des quatre roues motrices
Essieu à propulsion arrière mécanique
L’entraînement mécanique des roues arrière est disponible comme équipement de série (1575, 1580 et 1585) ou comme option posée en usine (1550 et 1570) :
- En mode de commande automatique, les quatre roues motrices s’engagent et se désengagent automatiquement selon les besoins.
- La capacité de taillage est constamment optimale
- Permet de réaliser plus d’économies de carburant que les quatre roues motrices permanentes
- Réduit davantage l’usure des pneus que les quatre roues motrices permanentes
- Accroît la puissance de traction et la capacité de taillage, ce qui permet aux novices de tondre le gazon aussi bien qu’un expert
- Fonction offerte en marche avant uniquement
- Les quatre roues motrices permanentes sont engagées en permanence.
- Ce mode peut être activé ou désactivé en marche
- Il procure une traction et une portance maximales dans des conditions difficiles
- Fonction offerte en marche avant et en marche arrière
- La position des deux roues motrices est disponible sur les machines 1580 et 1585 munies d’une boîte-pont à deux vitesses.
- Désengage l’essieu arrière lors du transport à des vitesses de déplacement élevées
L’arrière de la tondeuse conçu pour suivre la trajectoire permet d’éviter les obstacles dans les virages et les braquages
Arrière conçu pour suivre la trajectoire (système « Tail-follows-the-trail »)
Tondeuse frontale TerrainCut™ 1585
Tonte avec la fonction arrière conçu pour suivre la trajectoire avec corps de tondeuse de 183 cm (72 po). Les roues directrices (arrière) restent dans la voie (trajectoire) tracée par le corps de tondeuse, ce qui permet de manœuvrer la machine sans que l’arrière de la machine ne touche d’obstacle.
Maniabilité :
- Rayon de braquage de 33 cm (13 po)
- Cercle non coupé – 71 cm (28 po) avec un corps de tondeuse 7Iron PRO de 183 cm (72 po)
- Décalage pour une meilleure capacité de taillage
Les cadres de sécurité Roll-Gard™ protègent les utilisateurs de tondeuses à poste ouvert
Cadre de sécurité (position verticale)
Cadre de sécurité (position repliée)
Le cadre de sécurité Roll-Gard pliable à deux montants et la ceinture de sécurité rétractable sont fournis comme équipement de série.
- Cadre de sécurité pliable permettant les coupes de finition, comme les coupes sous les arbres ou les arbustes
Spécifications et comparaison
Ajouter un modèle
| Spécifications et comparaison | ||||
|---|---|---|---|---|
| Vous pouvez comparer les spécifications d'au plus 4 modèles | John Deere 1580 Tondeuses frontales TerrainCut™ |
Caractéristiques clés
| Moteur - Fabricant/modèle | 3TNV88C | |||
|---|---|---|---|---|
| Moteur - Puissance | Brute: PS: 37.4 hp 27,5 kW |
|||
| Contenance du réservoir de carburant | 16 U.S. gal. 60,6 L |
|||
| Corps de tondeuse - Taille | 60 ou 72 in. 152 ou 183 cm |
|||
| Vitesse à la pointe des lames | 18,00 fpm 5,486 m/min |
|||
| Transmission | Commande hydrostatique manuelle des 4 roues motrices, sur demande | |||
| Plage de vitesse | 0-15 mph 0-24 km/h |
|||
| Roues motrices | 26x12-12 | |||
| Roues pivotantes | Increvable: 27,9 x 10,1 - 12,7 cm (11 x 4 - 5 po) | |||
| Garantie |
Moteur
| Fabricant/modèle | 3TNV88C | |||
|---|---|---|---|---|
| Puissance | Brute PS: 37.4 hp 27,5 kW |
|||
| Régime nominal du moteur | 3 000 rpm | |||
| Cylindres | Trois | |||
| Cylindrée | 100,2 cu in. 1,64 L |
|||
| Couple maximum | À 1 950 tr/min: 80.4 lb-ft 109 Nm |
|||
| Injection | Directe | |||
| Type de carburant | Diesel (compatible avec B20) | |||
| Contenance du réservoir de carburant | 16 U.S. gal. 60,6 L |
|||
| Refroidissement | Liquide | |||
| Capacité de refroidissement | 8 U.S. qt 7,6 L |
|||
| Filtre à air | Élément double de type sec | |||
| Indicateur de colmatage du filtre à air | De série | |||
| Circuit de charge | Type automobile | |||
| Alternateur, ampère | 75 amp | |||
| Batterie | 12 V |
Groupe motopropulseur
| Transmission | Commande hydrostatique manuelle des 4 roues motrices, sur demande | |||
|---|---|---|---|---|
| Commande de vitesse et de direction | Deux pédales | |||
| Régulateur de vitesse | En option | |||
| Gamme haute/basse | Oui, boite de vitesses à 2 rapports |
Vitesse de déplacement
| Plage de vitesse | ||||
|---|---|---|---|---|
| Haute en marche avant | 0-15 mph 0-24 km/h |
|||
| Basse en marche avant | 0-15 mph 0-24 km/h |
|||
| Haute en marche arrière | 0-5 mph 0-8 km/h |
|||
| Basse en marche arrière | ||||
| 4 roues motrices | ||||
| Blocage du différentiel | ||||
| Transmissions finales | ||||
| Prise de force (PDF) | ||||
| Embrayage de PDF | ||||
| Sortie d'entraînement de la PDF |
Système hydraulique
| Type | Centre ouvert | |||
|---|---|---|---|---|
| Capacité de la pompe | 6,3 U.S. gpm 23,8 L/min |
|||
| Distributeur à tiroir | Relevage avant, de série | |||
| Vérins de relevage | Deux |
Direction
| Type | VÉRIN HYDRAULIQUE | |||
|---|---|---|---|---|
| Rotations d'une butée à l'autre | 2 maximum, 1.5 minimum |
Freins
| Type | À disque humide interne | |||
|---|---|---|---|---|
| Freins de virage individuels | De série | |||
| Maître-frein | De série, verrouillable |
Remarques de l’acheteur
| Garantie |
|---|
Pneus
| Roues motrices | 26x12-12 | |||
|---|---|---|---|---|
| Direction | 20x10-10 |
Transfert de poids
| Type | Hydraulique en option |
|---|
Dimensions
| Empattement | 49,2 in. 125 cm |
|||
|---|---|---|---|---|
| Garde au sol | 7 in. 17,8 cm |
|||
| Longueur | Sans corps de tondeuse: 86,7 in. 220,2 cm |
|||
| Largeur hors tout | Largeur avec pneus étroits 26 x 12 : 55,4 in. 140,7 cm Largeur avec pneus larges 26 x 12 : 60,3 in. 153,2 cm |
|||
| Cadre de sécurité | De série (replié) | |||
| Certification du cadre de sécurité | Deux montants : OSHA 1928 ; norme canadienne : CSA-352 4-MONTANTS : SAE J2194 ; norme européenne : 86/298/EEC ; ISO 21299:2009 |
|||
| Hauteur hors tout avec cadre de sécurité | 83,7 in. 213 cm |
|||
| Hauteur hors tout, cadre de sécurité replié | 59 in. 150 cm |
|||
| Poids à l'expédition | Poids net sans corps de tondeuse ni carburant: 2 120 lb 962 kg |
Corps de tondeuse
| Construction | Acier embouti monopièce ; 7-Iron PRO | |||
|---|---|---|---|---|
| Épaisseur du corps | 7 gauge 0,180 in. 4,6 mm |
|||
| Taille | 60 ou 72 in. 152 ou 183 cm |
|||
| Déport du corps | Oui | |||
| Hauteur de coupe | 1-6 in. 2,54-15,24 cm |
|||
| Tension de la courroie | À ressort | |||
| Vitesse à la pointe des lames | 18 000 fpm 5 486 m/min |
|||
| Roues pivotantes | Type Increvable Taille 27,9 x 10,1 - 12,7 cm (11 x 4 - 5 po) |
|||
| Rouleaux-guides avant | Oui, roues-guides | |||
| Rouleaux-guides arrière | Oui, roues-guides | |||
| Poids à l'expédition |
Corps de tondeuse (éjection arrière)
| Largeur de coupe | 62, 72 in. 157, 183 cm |
|||
|---|---|---|---|---|
| Hauteur de coupe | 1-6 in. 2,54-15,24 cm |
|||
| Roues pivotantes | Type Increvable Taille 27,9 x 10,1 - 12,7 cm (11 x 4 - 5 po) |
|||
| Poids à l'expédition |
Renseignements supplémentaires
| Date de collecte | 1-Oct-22 |
|---|
Magasiner et acheter
Entretien et soutien
Ceci pourrait également vous intéresser
Les caractéristiques des produits sont basées sur les renseignements affichés au moment de la publication et peuvent être modifiées sans préavis. Communiquez avec le concessionnaire John Deere de votre région pour en savoir plus.
