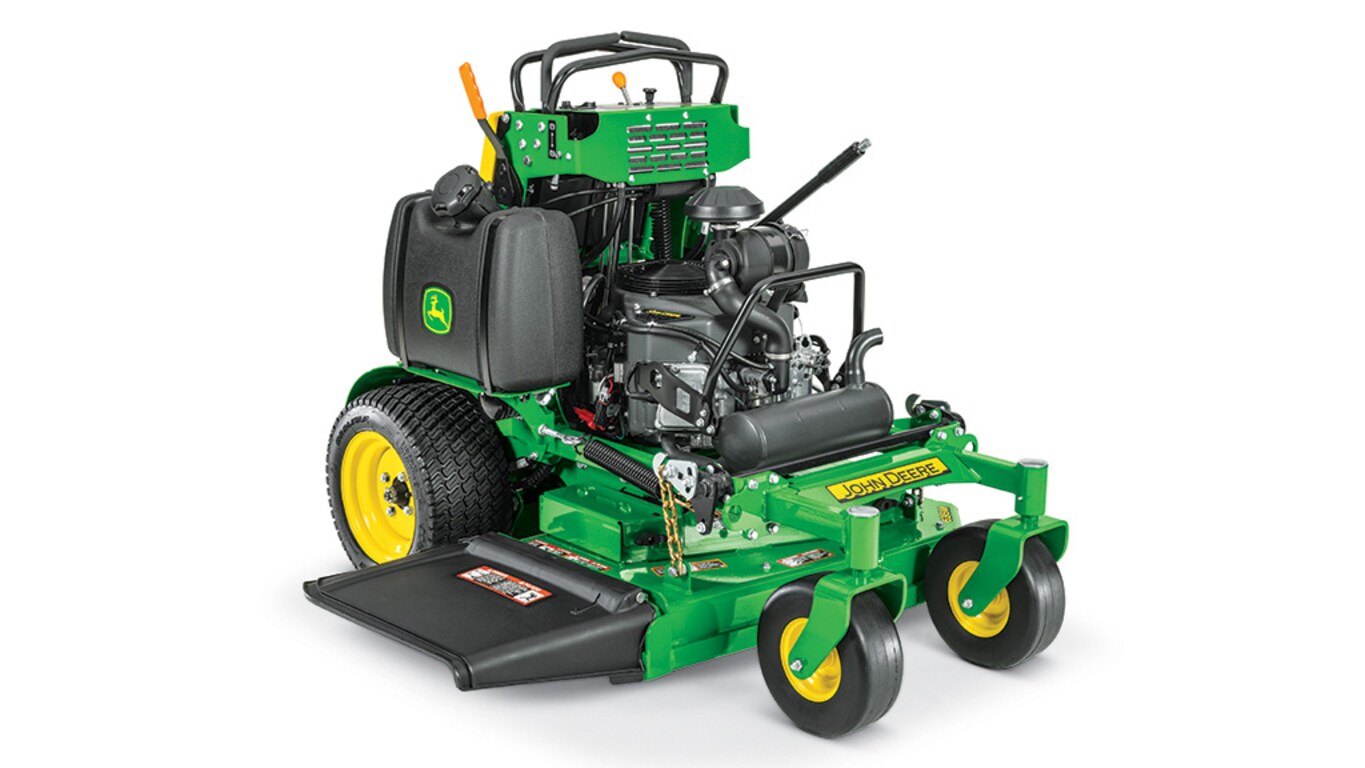

Tondeuses à conducteur debout QuikTrak™636M
- Conception compacte facilitant le transport
- Système d’entraînement hydrostatique
- Moteur de qualité commerciale
- Facile à entretenir
Caractéristiques
Afficher tout
Réduire tout
Moteur
Tube de vérification/remplissage de l’huile moteur
Réservoir de carburant
Bouchon de réservoir de carburant, jauge et soupape d’arrêt
Filtre à carburant remplaçable
Corps de tondeuse QuikTrak™
Renfort du corps de tondeuse
Déflecteur de décharge de tondeuse flexible
Roues pivotantes
Levier de relevage de la tondeuse
Réglage de la hauteur de coupe
Garants du corps de tondeuse faciles à enlever
Trousse d’adaptation de hachage et lames en option (conception similaire illustrée)
Tondeuses QuikTrak™ (modèle 636M illustré)
Poste de conduite et plaque d’appui
Pochette de rangement
Commandes de l’opérateur
Tondeuse QuikTrak™ (modèle 636M illustré)
Console de commande (modèle 636M illustré)
Levier de frein (position engagée)
Poignée de relevage du corps de tondeuse et réglage de la hauteur de coupe
Tondeuse QuikTrak™ 636M
Compartiment moteur ouvert
Filtre à air à double effet
Tube de vérification et de remplissage de l’huile moteur et filtre à huile
Plaque d’appui relevée pour l’accès pendant l’entretien
Tableau d’entretien périodique
Protection de corps de tondeuse facile à retirer
Tringlerie de commande de la transmission hydrostatique
Plaque d’accès pratique
Accès pour l’entretien de la pompe hydrostatique
Boîtier de batterie
Couvercle de batterie déposé pour l’accès d’entretien
Point d’arrimage avant
Point d’arrimage arrière
Modèle 636M montrant sa conception compacte
Modèle 636M montrant sa conception compacte
Roues pivotantes en retrait (modèle 636M illustré)
Roues pivotantes en retrait (modèle 636M illustré)
Châssis de tondeuse QuikTrak™ 636M
Châssis QuikTrak™ 648M
Plate-forme de conduite
Tondeuse QuikTrak™ 636M
Pompes hydrostatiques
Filtre à huile de transmission
Réservoir d’huile de transmission
Opérateur effectuant une tonte avec une tondeuse QuikTrak™ 636M
Déflecteur de décharge de la tondeuse
Commandes de l’opérateur
Roues-guides
Moteur de qualité commerciale fiable offrant des performances et une durée d’utilisation excellentes
Moteur
Un moteur refroidi à l’air, de qualité commerciale, développant 14,2 kW (19 HP) à 3 600 tr/min alimente la tondeuse QuikTrak™ :
- Conception à soupapes en tête
- Plus de puissance et de couple par centimètre cube de cylindrée
- Plus grande économie de carburant
- Graissage pressurisé avec filtre à passage intégral
- Réduit l’usure du moteur en assurant une lubrification adéquate, même lors du travail à flanc de coteau ou sur terrain accidenté
- L’huile filtrée réduit le risque de contamination et accroît la durée d’utilisation
- Conception à 2 cylindres en V
- Démarrages rapides
- Fonctionnement en douceur
- Arbre vertical garantissant un transfert de puissance efficace à la transmission et à la tondeuse
- Filtre à air de série robuste, sec, remplaçable, à cartouche standard
- Pompe à carburant assurant une alimentation en carburant fiable et constante du carburateur
- Le moteur est conforme aux strictes normes de l’Environmental Protection Agency des États-Unis et du California Air Resource Board (CARB) relatives aux émissions dans 50 états, sans perte de puissance nette ni de couple
- Moteur refroidi à l’air pour un entretien minimal et une fiabilité maximale
- Orifices de nettoyage de série qui permettent un accès facile aux ailettes de refroidissement afin d’enlever les débris s’y étant accumulés.
- Bloc-cylindres en aluminium
- Dissipe efficacement la chaleur
- Construction légère et robuste
- Prolonge la durée de vie du moteur en évitant la surchauffe du moteur
Tube de vérification/remplissage de l’huile moteur
Le moteur est équipé d’un filtre à huile remplaçable, pour une durée d’utilisation accrue du moteur.
Le tube de vérification/remplissage de l’huile moteur, le filtre à huile et le point de vidange d’huile sont tous situés à proximité l’un de l’autre pour faciliter l’entretien.
Grand réservoir de carburant pour faire le plein de carburant moins souvent et augmenter la productivité
Réservoir de carburant
Bouchon de réservoir de carburant, jauge et soupape d’arrêt
Les éléments du système d’alimentation en carburant de qualité assurent des performances et une commodité accrues :
- Grande capacité de 20,8 l (5,5 gal É.-U.)
- Large ouverture de l’orifice de remplissage du réservoir de carburant
- Emplacement pratique
- Facilite le ravitaillement et aide à éliminer les déversements
- Large ouverture de l’orifice de remplissage du réservoir de carburant
- Bouchon de réservoir de carburant étanche et muni d’une attache
- Réduit les pertes de vapeur de carburant
- Réduit les risques de perte du bouchon de réservoir de carburant
Une jauge à carburant aisément accessible permet d’informer l’opérateur en continu concernant le niveau de carburant dans le réservoir.
Un robinet d’arrêt de carburant est fourni. Il est recommandé de le fermer à chaque fois que la tondeuse QuikTrak™ ne fonctionne pas.
Filtre à carburant remplaçable
Un filtre à carburant remplaçable de grande qualité est fourni afin de contribuer au fonctionnement fiable de la machine.
Corps de tondeuse de 91 cm (36 po) fabriqué à partir d’acier de calibre 7 de 4,6 mm (0,179 po) pour une fiabilité et un rendement supérieurs
Corps de tondeuse QuikTrak™
Renfort du corps de tondeuse
Un corps de tondeuse soigneusement conçu peut faire la différence entre un travail acceptable et des résultats vraiment spectaculaires. Le corps de tondeuse en acier de calibre 7 de 4,6 mm (0,179 po) assure une coupe de qualité encore plus élevée dans des conditions encore plus variées. Il améliore les performances de tonte.
Les caractéristiques clés du corps de tondeuse comprennent :
- Une fabrication en acier de calibre 7 d’une épaisseur de 4,6 mm (0,177 po) pour minimiser le nombre de soudures nécessaires et offrir une surface lisse à l’intérieur du corps, ce qui se traduit par moins d’arêtes tranchantes et d’accumulation d’herbe coupée dans le corps.
- Une empreinte compacte qui fournit une plus grande maniabilité lors des travaux dans des espaces restreints.
- Un excellent débit d’air permettant de traiter les brins d’herbe coupée rapidement et efficacement, grâce à une conception de corps profond.
- Un puissant effet d’aspiration créé par le débit d’air unique résultant du design du corps; ce mouvement d’air à pour effet de redresser davantage de brins d’herbe qui sont ensuite coupés uniformément par les lames.
Déflecteur de décharge de tondeuse flexible
Roues pivotantes
Une ouverture d’éjection large et un déflecteur relevé assurant une dispersion uniforme des brins d’herbe coupée, pour une apparence impeccable dans toutes les conditions de tonte.
Des roues pivotantes dotées de pneus increvables contribuent à des travaux de tonte uniformes et en douceur :
- De grandes roues pivotantes équipées de pneus increvables déplacent le corps de tondeuse en douceur sur le gazon.
- Des roues pivotantes légèrement en retrait pour réduire l’empreinte de la machine et ainsi son rayon de braquage.
- Comme les roues sont moins exposées, elles risquent moins de s’accrocher à des obstacles fixes, ce qui améliore la manœuvrabilité et réduit les dégâts.
Levier de relevage de la tondeuse
La tondeuse QuikTrak™ est équipée d’un corps de tondeuse flottant qui offre plusieurs avantages comparativement à un corps de tondeuse fixe :
- Le levier de relevage permet à l’opérateur de relever complètement la tondeuse depuis la plate-forme de conduite.
- Il s’agit d’une caractéristique pratique pour le transport d’une zone de tonte à une autre et pour le chargement/déchargement.
- Cela permet à l’opérateur de relever la tondeuse lorsqu’il rencontre des racines ou d’autres obstacles sur la pelouse pendant la tonte.
- Les ressorts d’assistance au relevage réduisent l’effort nécessaire pour soulever le corps de tondeuse.
Réglage de la hauteur de coupe
Garants du corps de tondeuse faciles à enlever
La hauteur de coupe de la tondeuse se règle de 3,2 cm (1,25 po) à 12,7 cm (5 po) par incréments de 0,64 cm (0,25 po) :
- Tirez le levier de relevage vers l’arrière en position entièrement relevée.
- Retirez la goupille à cordon de retenue et placez-la à la hauteur de coupe souhaitée.
- Abaissez le levier de relevage; le levier de relevage et la tondeuse s’arrêteront à la hauteur de coupe souhaitée.
Les protections du corps de tondeuse sont faciles à retirer pour accéder à la courroie d’entraînement et aux autres points de maintenance.
Trousse d’adaptation de hachage en option
Trousse d’adaptation de hachage et lames en option (conception similaire illustrée)
Une trousse d’adaptation de hachage et des lames de hachage spéciales sont disponibles en option :
-
Il s’agit d’une trousse d’adaptation de hachage à haut rendement qui comprend des déflecteurs en acier formé afin de contrôler les brins d’herbe coupée et d’assurer un rendement supérieur.
-
Les lames de hachage spéciales peuvent également être utilisées pour la décharge latérale, mais le rendement de coupe général peut être légèrement inférieur à celui obtenu avec les lames de série.
Grand poste de conduite et plaque d’appui de qualité optimisant le confort de l’utilisateur
Tondeuses QuikTrak™ (modèle 636M illustré)
Poste de conduite et plaque d’appui
Le poste de conduite spacieux est doté d’amortisseurs qui absorbent les chocs et garantissent une conduite tout en douceur.
Une plaque d’appui haut de gamme est fournie pour assurer le confort du conducteur et le protéger de la chaleur dégagée par la machine.
Pochette de rangement
Commandes de l’opérateur
Une poche de rangement sur le boîtier de batterie fournit un emplacement pratique où ranger téléphone cellulaire, gants, etc.
Les leviers de commande sont dotés d’un revêtement en mousse agréable. Deux barres de référence fixes sont fournies pour la commodité et le confort du conducteur :
- La barre de référence avant est incluse pour commander la vitesse et réduire la fatigue résultant du fonctionnement du levier de commande.
- La barre de référence arrière facilite l’utilisation en marche arrière tout en maintenant la confiance de l’opérateur.
Commandes faciles à repérer et à utiliser se traduisant par un meilleur rendement et un plus grand confort de l’opérateur
Tondeuse QuikTrak™ (modèle 636M illustré)
Console de commande (modèle 636M illustré)
Les commandes sont codées par couleur et disposées logiquement pour les rendre faciles à localiser et à utiliser par l’opérateur :
- Il est facile de contrôler la vitesse au sol et la direction en déplaçant les deux commandes manuelles à entraînement hydrostatique vers l’avant ou vers l’arrière.
- Les vitesses peuvent varier à l’infini jusqu’à 13,2 km/h (8,2 mi/h) en marche avant et 5,6 km/h (3,5 mi/h) en marche arrière.
- La position de verrouillage positif au point mort des leviers offre une sécurité accrue.
- Deux barres de référence fixes sont fournies pour la commodité et la sécurité de l’opérateur.
- La barre de référence avant est incluse pour commander la vitesse et réduire la fatigue résultant du fonctionnement du levier de commande.
- La barre de référence arrière facilite l’utilisation en marche arrière tout en maintenant la confiance de l’opérateur.
- Les leviers de commande reviennent automatiquement au point mort pour garantir sécurité et commodité.
- Le volet de départ distinct est facile à localiser et à utiliser.
- Vous effectuez moins de réglage grâce au volet de départ distinct.
Levier de frein (position engagée)
Un dispositif de verrouillage des pneus procure de la stabilité pendant le transport et lorsque le véhicule est stationné en pente ; il doit être enclenché dès que la machine est inutilisée :
- Pour une sécurité accrue, le frein doit être enclenché pour faire démarrer la machine.
- Les barres de frein sont faciles à régler, si nécessaire, et permettent de maintenir un fonctionnement efficace.
Réglage de la hauteur de coupe du corps de tondeuse
Poignée de relevage du corps de tondeuse et réglage de la hauteur de coupe
Un système de réglage de la hauteur de coupe facile à utiliser permet à l’opérateur de régler la hauteur de coupe du corps de tondeuse sans outil et avec un effort minimum :
- Tirez le levier de relevage vers l’arrière en position complètement relevée.
- Déposez la goupille et placez-la à la hauteur de coupe désirée.
- Abaissez le levier de relevage ; le levier de relevage et la tondeuse s’arrêteront à la hauteur de coupe souhaitée.
REMARQUE : Vous pouvez obtenir des renseignements supplémentaires sur les réglages de la hauteur de coupe des tondeuses dans la section Corps de tondeuse.
Entretien simple et pratique réduisant les délais et les coûts
Tondeuse QuikTrak™ 636M
Compartiment moteur ouvert
Tous les éléments d’entretien sont faciles d’accès :
- L’entretien est simplifié grâce au compartiment moteur qui s’ouvre.
- Tous les points d’entretien sont facile d’accès.
Filtre à air à double effet
Tube de vérification et de remplissage de l’huile moteur et filtre à huile
Filtre à air à double effet facile d’accès et d’entretien :
- Filtre à air de série robuste, sec, remplaçable, à cartouche standard.
- L’élément est facile d’accès et se remplace aisément.
Les points de service d’huile du moteur sont regroupés à des endroits faciles d’accès :
- Ceci réduit le temps nécessaire à la vérification et/ou au changement d’huile et de filtre.
Plaque d’appui relevée pour l’accès pendant l’entretien
Tableau d’entretien périodique
Le simple relevage de la plaque d’appui expose le réservoir d’huile hydrostatique, la tringlerie de commande et d’autres points d’entretien.
Un tableau d’entretien périodique figure est fourni pour faciliter la gestion de l’entretien requis.
Protection de corps de tondeuse facile à retirer
Tringlerie de commande de la transmission hydrostatique
Déposer les protections d’accès à l’entretien sur le corps de tondeuse, le boîtier de batterie, etc. pour entretenir la machine :
- Les panneaux sont faciles à poser et à déposer.
Les embases de douilles et les billes filetées sont utilisées sur toutes les tondeuses QuikTrak™ :
- Elles offrent un contrôle précis sur une longue période.
- Elles se remplacent facilement lorsque nécessaire.
Plaque d’accès pratique
Accès pour l’entretien de la pompe hydrostatique
L’accès pratique pour la vérification et l’entretien des pompes hydrostatiques et des moteurs est situé à l’arrière de la machine.
Les soupapes de dérivation de transmission permettent de déplacer le véhicule sans faire tourner le moteur.
Boîtier de batterie
Couvercle de batterie déposé pour l’accès d’entretien
Un boîtier de batterie sécuritaire est fourni pour protéger la batterie et en assurer le fonctionnement fiable :
- Le couvercle se dépose facilement pour l’entretien de la batterie.
Point d’arrimage avant
Point d’arrimage arrière
Quatre points d’arrimage, deux à l’avant et deux à l’arrière, sont fournis pour remorquer ou ancrer le véhicule en toute sécurité.
Conception compacte assurant un transport facile et une excellente maniabilité
Modèle 636M montrant sa conception compacte
Modèle 636M montrant sa conception compacte
Les tondeuses QuikTrak™ de John Deere bénéficient d’une conception compacte et fonctionnelle, de la plate-forme de commande au corps de tondeuse :
- Grâce à son format compact, la tondeuse QuikTrak™ passe dans les endroits plus étroits où les plus gros engins ne peuvent s’aventurer. Dans bien des cas, il est donc possible d’utiliser la tondeuse QuikTrak™ plutôt qu’une tondeuse à main, ce qui permet de réduire le temps passé sur le terrain.
- Grâce à la conception compacte des tondeuses QuikTrak™ signifie, moins d’espace de transport est nécessaire dans le camion ou sur la remorque – il y a donc plus de place pour une tondeuse supplémentaire, ce qui se traduit par un temps réduit sur la propriété et donc par un gain de temps et d’argent.
Qu’il soit en train de tondre une pente ou un terrain plat, autour d’un obstacle ou en ligne droite, l’opérateur de la tondeuse QuikTrak™ de John Deere peut utiliser son corps pour influer sur les performances de la tondeuse :
- La conception compacte de la tondeuse QuikTrak™ permet à l’opérateur d’utiliser son corps pour contrôler la machine.
- La conception innovante QuikTrak™ aligne l’opérateur avec l’essieu arrière pour conserver la traction lors de la tonte en pente et permettant ainsi un contrôle accru.
- Des vitesses de déplacement élevées permettent d’accélérer le travail.
- Une traction en pente améliorée se traduit par une productivité et un contrôle accrus.
- Une stabilité supérieure apporte un contrôle et une assurance accrus à l’opérateur lors du fonctionnement.
- Une meilleure visibilité qui permet à l’opérateur de réagir rapidement aux changements du terrain et aux obstructions.
- La plateforme a été conçue de sorte à être plus ergonomique et à donner plus d’espace à l’opérateur, afin de lui permettre de bouger et d’éviter les obstacles.
- Un poste de conduite bien dégagé permet d’en sortir rapidement et en toute sécurité, pour dégager les obstacles sur le chemin de la tondeuse.
- L’espace pour l’opérateur est conçu pour accroître le confort et réduire la fatigue.
Roues pivotantes en retrait (modèle 636M illustré)
Roues pivotantes en retrait (modèle 636M illustré)
Les tondeuses QuikTrak™ de John Deere sont conçues, testées et fabriquées pour être les meilleures tondeuses commerciales sur le marché :
- La forme en musoir du rebord avant du corps de tondeuse permet aux roues pivotantes d’être décalées vers l’arrière, plus près des lames, pour une capacité de suivi du sol plus efficace.
- La conception compacte permet la tonte dans les espaces étroits et laisse davantage de place à une machine supplémentaire lors du transport vers le site de travail.
Châssis compact et solide pour une productivité optimale et une longue durée d’utilisation
Châssis de tondeuse QuikTrak™ 636M
Châssis QuikTrak™ 648M
Les tondeuses QuikTrak™ sont conçues avec un châssis robuste en acier formé et soudé, pour assurer solidité et fiabilité :
- Leurs coins arrondis leur donnent une allure lisse et attrayante.
- De plus, l’élimination des angles aigus, qui peuvent céder sous charge maximale, permet d’accroître la solidité de ces tondeuses.
- En outre, de grandes roues pivotantes avant increvables 11x4,50-6 et de grandes roues motrices arrière 18x8,50-10 (636M) ou de 18x10,50-10 (648M et 652M) à 4 plis offrent une conduite en douceur.
- Meilleur rendement dans les pentes
- Un plus grand confort sur les terrains accidentés
- Meilleure traction
Plate-forme de conduite
Le poste de conduite spacieux et dégagé améliore confort, productivité et sécurité :
- Il est facile de monter sur la tondeuse et d’en descendre.
- L’espace généreux pour les jambes assure une conduite tout confort.
Système d’entraînement hydrostatique fiable et facile à utiliser
Tondeuse QuikTrak™ 636M
Pompes hydrostatiques
Les tondeuses QuikTrak™ comportent une pompe hydrostatique renforcée pour service intense et un système d’entraînement à moteurs-roues qui assurent un rendement fiable et constant, ainsi qu’une longue durée d’utilisation :
- Les éléments robustes résistent aux usages commerciaux rigoureux.
- Le design respectif de la pompe et des moteurs-roues permettent le positionnement de ces éléments lourds au bas du véhicule, ce qui lui confère un centre de gravité bas et une excellente stabilité à flanc de coteau.
Deux pompes à cylindrée variable et à piston axial Hydro-Gear™ de 10 cm³ (0,61 po³) fournissent la puissance hydraulique aux moteurs-roues :
- Les pompes sont reliées aux leviers de commande manuelle pour permettre au conducteur d’effectuer des changements de vitesse et de direction.
- La construction robuste est idéale pour un usage commercial à haut rendement.
- La conception du piston assure des performances stables et efficaces.
- Un filtre hydraulique remplaçable assure une longue durée d’utilisation des pompes et des moteurs-roues.
Deux moteurs-roues individuels à pistons de 196,6 cm³ (12 po³) alimentent les roues motrices QuikTrak™. Leur construction renforcée et la conception de leur piston axial extrêmement efficace fournissent des performances supérieures et une puissance homogène aux roues :
- Le joint d’étanchéité de l’arbre de haute pression intégré offre une fiabilité accrue.
- Les grands coussinets porteurs sont en mesure de transporter des charges plus lourdes et assurent une longue durée d’utilisation.
Filtre à huile de transmission
Réservoir d’huile de transmission
Un filtre à huile hydraulique remplaçable vissable est judicieusement placé :
- il prolonge la durée d’utilisation des éléments de la transmission en gardant l’huile propre;
- il est facile d’accès pour un entretien simple et rapide.
Un réservoir d’huile hydraulique est situé derrière la plaque d’appui :
- il est situé dans un environnement plus propre;
- il est facile d’accès pour l’inspection et l’entretien.
- Un regard vitré intégré au réservoir réduit le risque de contamination lors de la vérification du niveau de liquide
Des soupapes de dérivation de transmission sont fournies sur chaque pompe hydrostatique pour pouvoir déplacer le QuikTrak™ sans faire tourner le moteur.
Hydro-Gear est une marque de commerce de la société Hydro-Gear Limited Partnership AF Holding Company.
Systèmes de sécurité conçus pour protéger l’opérateur et les personnes à proximité
Opérateur effectuant une tonte avec une tondeuse QuikTrak™ 636M
Déflecteur de décharge de la tondeuse
Le déflecteur haut de gamme de la tondeuse disperse les brins d’herbe coupée sur la pelouse pour fournir une apparence optimale. En cas de contact, le matériau plastique fléchit pour minimiser les dommages.
Commandes de l’opérateur
Roues-guides
Voici certaines des principales caractéristiques de sécurité des tondeuses QuikTrak™ :
- Conditions relatives au circuit de démarrage
- Frein de stationnement serré
- Prise de force (PDF) désengagée
- Leviers de commande au point mort
- Démarrage du moteur au moyen de la clé d’allumage
- Un déflecteur de décharge de tondeuse en polyéthylène de haute qualité
- Dévie en cas de rencontre avec un obstacle solide, ce qui cause moins de dommages
- Le déflecteur revient à sa position et à sa fonction initiale
- Poste de conduite conçu pour permettre une sortie rapide
- Deux grandes roues-guides
- Déflecteurs faciles à déposer et à remplacer
- Des poignées fixes de chaque côté des commandes de traction contribuent à la sécurité de l’opérateur
- Les leviers de commande reviennent au point mort lorsqu’ils sont relâchés
Accréditation de sécurité du corps de tondeuse
Les corps de tondeuse QuikTrak™ sont évalués par le fabricant (John Deere Turf Care) et conformes aux spécifications de la certification de sécurité de l’ANSI (institut de normalisation américain) B71,4 2004 pour l’équipement commercial d’entretien des gazons.
Spécifications et comparaison
| Spécifications et comparaison | ||||
|---|---|---|---|---|
| John Deere 636M Tondeuses à conducteur debout QuikTrak™ |
Caractéristiques clés
| Moteur - Fabricant/modèle | FX600V | |||
|---|---|---|---|---|
| Moteur - Puissance | Brute à 3 600 tr/min : 19 hp 14,2 kW |
|||
| Capacité du réservoir de carburant | 5,5 U.S. gal. 20,8 L |
|||
| Corps de tondeuse - Taille | 36 in. 91,4 cm |
|||
| Vitesse à la pointe des lames | 18 900 fpm 5 761 m/min |
|||
| Transmission | Hydrostatique | |||
| Plage de vitesse | 0-8,2 mph 0-13,2 km/h |
|||
| Pneus de roues motrices | 18 x 8,5-10 Turf Master | |||
| Roues pivotantes | 11 x 4-5 | |||
| Garantie | 24 mois |
Moteur
| Fabricant/modèle | FX600V | |||
|---|---|---|---|---|
| Puissance | Brute à 3 600 tr/min, 19 hp 14,2 kW |
|||
| Cylindrée | 36,8 cu in. 603 cc |
|||
| Cylindres | Deux cylindres en V | |||
| Capacité du carter | Avec filtre, 1,8 qt 1,7 L |
|||
| Filtre à huile | À passage intégral, remplaçable | |||
| Lubrification | Pression intégrale | |||
| Refroidissement | Air forcé | |||
| Filtre à air | Cartouche robuste |
Système d’alimentation en carburant
| Type de carburant | Essence | |||
|---|---|---|---|---|
| Consommation de carburant | ||||
| Capacité du réservoir de carburant | 5,5 U.S. gal. 20,8 L |
|||
| Interrupteur et robinet d’arrêt du réservoir de carburant | Oui |
Système électrique
| Circuit de charge | À 3 600 tr/min, 15 amp | |||
|---|---|---|---|---|
| Tension de la batterie | 12 V | |||
| Démarrage à froid (ampère) | 300 amp | |||
| Compteur d'heures | Numérique | |||
| Système de démarrage avec présence de l’opérateur | Oui |
Groupe motopropulseur
| Transmission | Hydrostatique | |||
|---|---|---|---|---|
| Pompes hydrauliques | Hydro-Gear, 0,61 cu in. 10 cc |
|||
| Moteurs-roues | Hydro-Gear HGM-P, 12 cu in. 196 cc |
|||
| Vitesse de déplacement | Plage de vitesse 0-8,2 mph 0-13,2 km/h Marche avant Infinie, 0-8,2 mph Infinie, 0-13,2 km/h Marche arrière Infinie, 0-3,5 mph Infinie, 0-5,6 km/h |
|||
| Commande de vitesse et de direction | Leviers manuels doubles | |||
| Capacité du réservoir hydraulique | Avec filtre, sec, 5 qt 4,7 L |
|||
| Refroidisseur d’huile hydraulique | Oui | |||
| Filtre | Vissable et remplaçable |
Renseignements divers
| Garantie | 2 mois |
|---|
Pneus
| Pneus de roues motrices | 18 x 8,5-10 Turf Master | |||
|---|---|---|---|---|
| Pneus arrière | ||||
| Capacité de charge | 4 plis |
Freins
| Freinage dynamique | Leviers manuels doubles | |||
|---|---|---|---|---|
| Frein de stationnement | Engagement des pneus | |||
| Actionneur de frein de stationnement | Levier manuel |
Prise de force (PDF)
| Type | Électromagnétique avec frein, 125 lb-ft 169 Nm |
|||
|---|---|---|---|---|
| Entraînement | Courroie trapézoïdale double, section B avec corde en Kevlar® |
Corps de tondeuse
| Taille | 36 in. 91,4 cm |
|||
|---|---|---|---|---|
| Construction du corps | Système de support à flottement, en acier mécanosoudé | |||
| Épaisseur du corps | 7 gauge 0,180 in. 4,6 mm |
|||
| Décharge | Latérale | |||
| Plage de hauteur de coupe | Espacements 0,25 in. 0,64 cm 1,5-5 in. 3,8-12,7 cm |
|||
| Largeur de coupe | 36 in. 91 cm |
Lames
| Longueur | 18 in. 45,7 cm |
|||
|---|---|---|---|---|
| Épaisseur | 0,203 in. 0,516 cm |
|||
| Vitesse à la pointe des lames | 18 900 fpm 5 761 m/min |
|||
| Nombre | Deux |
Roues
| Type de roue pivotante | Pneus increvables semi-pneumatiques avec roulements étanches | |||
|---|---|---|---|---|
| Roues pivotantes | 11 x 4-5 | |||
| Rouleaux-guides avant | ||||
| Rouleaux-guides arrière |
Dimensions
| Longueur | 62 in. 157,5 cm |
|||
|---|---|---|---|---|
| Largeur | Déflecteur abaissé, 49,5 in. 125,7 cm |
|||
| Hauteur | 46 in. 117 cm |
|||
| Poids | Avec réservoirs d'huile et de carburant pleins, 731 lb 332 kg |
Fonctionnement
| Arceau de sécurité | ||||
|---|---|---|---|---|
| Limite de fonctionnement en pente |
Renseignements supplémentaires
| Date de collecte | 20 octobre 2021 |
|---|
-
636M Tondeuses à conducteur debout QuikTrak™ -
648M Tondeuses à conducteur debout QuikTrak™ -
648R Tondeuses à conducteur debout QuikTrak™ -
652E Tondeuses à conducteur debout QuikTrak™ -
652M Tondeuses à conducteur debout QuikTrak™ -
652R Tondeuses à conducteur debout QuikTrak™ -
652R EFI Tondeuses à conducteur debout QuikTrak™ -
652R EFI MOD Tondeuses QuikTrak™ -
652R MOD QuikTrak™ Stand-On Mower -
661R Tondeuses à conducteur debout QuikTrak™
Magasiner et acheter
Entretien et soutien
Ceci pourrait également vous intéresser
Les caractéristiques des produits sont basées sur les renseignements affichés au moment de la publication et peuvent être modifiées sans préavis. Communiquez avec le concessionnaire John Deere de votre région pour en savoir plus.
