Tondeuses à rayon de braquage nulZ930R
- Corps de tondeuse 7-Iron™ PRO
- Corps Mulch On Demand™ aussi offert
- Transmission hydraulique à ventilation transversale
Caractéristiques
Afficher tout
Réduire tout
Moteur de tondeuse Z930R
Filtre à air du moteur
Filtre à air avec couvercle retiré
Réservoir de carburant et goulotte de remplissage
Goulotte de remplissage de carburant
Corps de tondeuse 7Iron™ PRO de 137 cm (54 po)
Corps de tondeuse 7Iron™ PRO de 183 cm (72 po)
Renfort de bord d’attaque rectangulaire de tondeuse
Roues-guides à double ancrage
Marche de corps de tondeuse et pare-chocs à bord de finition illustrés sur une tondeuse de 137 cm (54 po)
Corps de tondeuse Mulch On Demand
Corps de tondeuse avec goulotte fermée
Corps de tondeuse Mulch On Demand™ ouvert
Corps de tondeuse Mulch On Demand™ fermé (loquet de série sur les modèles équipés d’un système de récupération uniquement)
Position du levier ouvert (loquet de série sur les modèles équipés d’un système de récupération uniquement)
Position du levier fermé
Levier de commande de suspension longitudinale ComfortGlide
Siège à suspension mécanique entièrement réglable
Commande de la suspension du siège
Poste de conduite
Repose-pieds disponibles de série sur les Z900 R-Spec
Isolateurs de repose-pieds
Pédale de frein de stationnement (série Z900R)
Levier de frein de stationnement (série Z900 E et M)
Leviers réglables
Réglage de la voie
Rangement intégré
Porte-gobelet
Panneau de commande à droite
Panneau de commande à droite
Bouton de réglage de la hauteur du corps de tondeuse
Poignées pratiques et confortables
Boutons de commande
Tondeuse ZTrak™ Z960M
Tondeuse ZTrak™ Z930R
Corps de tondeuse 7Iron™ PRO de 137 cm (54 po)
Tondeuse Z970R illustrée avec la technologie de pneus radiaux sans air X® Tweel® Turf en option
Illustration du pare-chocs arrière de la tondeuse ZTrak™
Entraînement des roues pour service intense
Pneu arrière increvable présenté sur la tondeuse ZTrak™
Pneu X Tweel Turf de Michelin
Pneu X Tweel Turf de Michelin
Pneu de roue motrice 24x9,5-12
Pneu de roue motrice 24x12-12
Pneu avant semi-pneumatique increvable 15x6-6
Pneu semi-pneumatique increvable de roue frontale pivotante 13x6,5-6
Pneu avant semi-pneumatique increvable 15x6-6
Vue avant gauche de la tondeuse Z970R
Panneau de plancher relevable
Siège relevable
Tableau d’entretien
Étiquette de code QR
Compteur d’heures (ici, sur une machine de la série M)
Tableau de diagnostic
Fusée de tondeuse en fonte
Fusée de tondeuse en fonte
Tondeuse Z930R dotée d’un corps de tondeuse de 137 cm (54 po)
Position relevée du cadre de sécurité
Position intermédiaire du cadre de sécurité
Position abaissée du cadre de sécurité
Éclairages de travail à LED
Gyrophare à LED
Colis de conversion au gaz propane sur une tondeuse à conducteur marchant
Colis de conversion au propane double sur une tondeuse QuikTrak™
Réservoir de propane simple illustré sur une tondeuse QuikTrak™
Réservoirs de propane doubles illustrés sur une tondeuse ZTrak™
Le puissant moteur de qualité commerciale de 25,5 HP (19,0 kW) offre un rendement et une efficacité de première classe
Moteur de tondeuse Z930R
La tondeuse Z930R est propulsée par un moteur à arbre vertical refroidi à l’air :
- Moteur à essence de 25,5 HP (19,0 kW)
Les caractéristiques de ce moteur sont les suivantes :
- Conception à soupapes en tête
- Plus de puissance et de couple par centimètre cube de cylindrée
- Plus grande économie de carburant
- Graissage pressurisé avec filtre à passage intégral
- Réduit l’usure du moteur en assurant une lubrification adéquate, même lors du travail à flanc de coteau ou sur terrain accidenté
- Le filtre à huile garde l’huile propre afin de prolonger la durée d’utilisation du moteur
- Conception de grand bloc du moteur à deux cylindres en V
- Arbre vertical
- Filtre à air à double élément facile d’accès avec système de verrouillage rapide
- Alternateur 20 A
- Pompe d’alimentation
- Conforme aux normes strictes de l’Environmental Protection Agency (EPA) des États-Unis et du California Air Resources Board (CARB) relatives aux émissions, sans perte de puissance nette ou de couple
- Moteurs avec bloc en aluminium
- Dissipe efficacement la chaleur
- Construction légère et robuste
- Prolonge la durée d’utilisation du moteur en éliminant les températures excessives
- Moteur refroidi à l’air
Les filtres à air éliminent la poussière néfaste au moteur
Filtre à air du moteur
Filtre à air avec couvercle retiré
Les tondeuses ZTrak™ Z900 sont munies d’un filtre à air à cartouche doté de deux éléments filtrants facilement accessibles sans outils à partir de l’arrière de la machine.
- Ce système de filtration aspire l’air propre au-dessus du moteur et en retient la poussière, qui peut endommager le moteur au fil du temps.
- Les filtres sont extrêmement faciles à changer lorsque nécessaire.
- Le préfiltre fournit une plus grande protection contre la contamination dans des environnements poussiéreux et sales.
Tondez toute la journée avec un seul plein de carburant grâce au réservoir de carburant efficace et facile à remplir
Réservoir de carburant et goulotte de remplissage
Goulotte de remplissage de carburant
Les tondeuses ZTrak Z900 sont équipées d’un réservoir de carburant à remplissage par le haut unique :
- La contenance de 43,5 L (11,5 gal US) permet aux utilisateurs de tondre pendant toute une journée sans refaire le plein.
- La jauge à carburant permet de voir facilement et rapidement la quantité de carburant dans le réservoir.
- Le remplissage par le haut offre une plus grande sécurité.
- Une large goulotte de remplissage inclinée facilite le processus de ravitaillement pour l’utilisateur.
Avec des conditions, une charge et un fonctionnement normaux, la consommation de carburant des tondeuses ZTrak Z900 est comprise entre 5,7 et 8,3 L/h (1,5 à 2,2 gal/h), selon la puissance nette et les conditions d’utilisation.
Améliorations de la durabilité et de la performance de tonte grâce au corps de tondeuse à éjection latérale 7-Iron™ PRO faits d’une seule pièce d’acier embouti
Corps de tondeuse 7Iron™ PRO de 137 cm (54 po)
Corps de tondeuse 7Iron™ PRO de 183 cm (72 po)
Les corps de tondeuse 7-Iron PRO ont fait leurs preuves en matière de qualité, de rendement et de durabilité. Ils offrent une grande qualité de coupe, et ce, dans des conditions variées.
Principales caractéristiques du corps de tondeuse 7-Iron PRO :
- Le corps de tondeuse est embouti en acier de calibre 7 de 4,6 mm (0,179 po) pour réduire au minimum le nombre de soudures et assurer une partie inférieure uniforme, avec moins de pièces d’angle acérées, afin de réduire l’accumulation de matières.
- Faite d’une seule tôle d’acier embouti plutôt que de multiples éléments, leur coque présente un nombre considérablement réduit de soudures qui pourraient s’user ou se briser. Une marche antidérapante sur le corps permet de monter facilement sur la machine.
- Fiabilité et durée d’utilisation accrues grâce aux boîtiers de fusée de lames de tondeuse en fonte.
- Vitesse à la pointe des lames supérieure à celle de nombreux concurrents : 5 639 m/min (18 500 pi/min) pour une coupe plus efficace.
- La conception de corps profonde de 14 cm (5,5 po) offre un excellent débit d’air afin que la matière soit traitée rapidement et efficacement.
- L’ouverture d’éjection plus large et plus haute assure une dispersion uniforme des brins d’herbe coupée pour un résultat soigné et impeccable dans toutes les conditions de travail.
- Les protections de courroie à dégagement rapide ne nécessitent pas d’outils ni le retrait d’une attache à anneau; soulevez simplement un coin de la protection et faites-la pivoter légèrement pour la retirer.
- Pour plus de sécurité, une attache à anneau peut être utilisée si désiré à l’aide du trou dans la languette du corps de tondeuse.
- Cette attache vous permet de nettoyer rapidement et facilement les déchets qui pourraient s’accumuler autour de la poulie à gorge de la fusée.
Renfort de bord d’attaque rectangulaire de tondeuse
Roues-guides à double ancrage
- Ce corps de tondeuse est doté d’un renfort de bord d’attaque rectangulaire et de coins arrondis qui aident à répartir les contraintes causées par les chocs afin de réduire le risque de dommages lorsque la tondeuse heurte des arbres, des pierres, des bordures ou d’autres obstacles fixes.
- Les roues-guides à double ancrage avant et arrière assurent la portance du corps de la tondeuse même sur les terrains les plus difficiles.
- Les trois fusées forgées à froid de 2,5 cm (1 po) sont traitées thermiquement pour une plus grande robustesse sans encombrement et sont supportées par des roulements à billes, offrant fiabilité et rendement. Les logements de ces fusées sont fabriqués en fonte nervurée pour plus de résistance et une meilleure dissipation de la chaleur.
- Le bord de finition du corps est équipé d’un pare-chocs offrant une grande résistance à l’abrasion pour protéger la machine et les biens.
- Le bord avant de ce corps de tondeuse est surélevé par rapport à la surface des lames afin de permettre une coupe uniforme de l’herbe haute. Il est renforcé par une barre carrée pour une plus grande durabilité. Le déflecteur avant a été reconçu pour améliorer la circulation de l’air et contrôler plus efficacement les brins d’herbe coupée.
- Les embouts de lubrification des trois fusées sont accessibles par le dessus.
- Le chevauchement des lames est de 40,6 mm (1,6 po), soit presque 20 mm (0,79 po) de plus que les corps précédents, pour réduire les rayures entre les lames.
- Réglage rapide de la hauteur de coupe.
Corps de tondeuse 7-Iron PRO
| Série E | Série M | Série R |
Z915E – 122 cm (48 po), 137 cm (54 po), 152 cm (60 po) |
Z920M – 137 cm (54 po), 152 cm (60 po), | Z930R – 137 cm (54 po), 152 cm (60 po) |
| Z930M – 137 cm (54 po), 152 cm (60 po) | Z950R – 152 cm (60 po), 183 cm (72 po), | |
| Z950M – 152 cm (60 po), 183 cm (72 po) | Z970R – 152 cm (60 po), 183 cm (72 po) | |
| Z960M – 152 cm (60 po), 183 cm (72 po) |
Marche de corps de tondeuse et pare-chocs à bord de finition illustrés sur une tondeuse de 137 cm (54 po)
La marche de corps permet au conducteur de monter sur la machine et d’en descendre en toute sécurité.
Corps de tondeuse Mulch On Demand™ offert
Corps de tondeuse Mulch On Demand
Corps de tondeuse avec goulotte fermée
Le corps de tondeuse Mulch On Demand confère une productivité et une polyvalence sans précédent à la tondeuse commerciale. Comme il suffit d’actionner un levier lors de la tonte pour passer de l’éjection latérale au hachage, il est très simple de décharger les brins d’herbe coupée uniquement aux endroits voulus et de laisser le reste du terrain propre.
Corps de tondeuse Mulch On Demand™ ouvert
Corps de tondeuse Mulch On Demand™ fermé (loquet de série sur les modèles équipés d’un système de récupération uniquement)
Position du levier ouvert (loquet de série sur les modèles équipés d’un système de récupération uniquement)
Position du levier fermé
Principales caractéristiques du corps de tondeuse 7Iron™ PRO Mulch On Demand™ :
- Il suffit d’actionner un levier pour passer du mode d’éjection latérale avec la goulotte ouverte au mode de hachage avec la goulotte fermée.
- REMARQUE : Les corps de tondeuse Mulch On Demand™ offrent ainsi les avantages d’un corps de tondeuse à éjection latérale et d’un corps de tondeuse avec système de hachage.
- Le corps de tondeuse est embouti en acier de calibre 7 de 4,6 mm (0,179 po) pour réduire au minimum le nombre de soudures et assurer une partie inférieure uniforme, avec moins de pièces d’angle acérées, afin de réduire l’accumulation de matières.
- Faite d’une seule tôle d’acier embouti plutôt que de multiples éléments, leur coque présente un nombre considérablement réduit de soudures qui pourraient s’user ou se briser. Une marche antidérapante sur le corps permet de monter facilement sur la machine.
- Dotés de déflecteurs amovibles, les corps de tondeuse Mulch On Demand sont supérieurs aux dispositifs de blocage de goulotte du marché après vente.
- Vitesse à la pointe des lames supérieure à celle de nombreux concurrents : 5 639 m/min (18 500 pi/min) pour une coupe plus efficace.
- Les coins ronds du corps en acier embouti aident à répartir les contraintes pour réduire le risque de dommages lorsque la tondeuse heurte des arbres, des pierres, des bordures et d’autres obstacles fixes.
- La conception de corps profonde de 14 cm (5,5 po) offre un excellent débit d’air afin que la matière soit traitée rapidement et efficacement.
- L’ouverture de la goulotte d’éjection plus large et plus haute assure une dispersion uniforme des brins d’herbe coupée pour un résultat soigné et impeccable dans toutes les conditions de travail.
- Les trois fusées forgées à froid de 2,5 cm (1 po) sont traitées thermiquement pour une plus grande robustesse sans encombrement et sont supportées par des roulements à billes, offrant fiabilité et rendement. Les logements de ces fusées sont fabriqués en fonte nervurée pour plus de résistance et une meilleure dissipation de la chaleur.
- Le bord avant de ce corps de tondeuse est surélevé par rapport à la surface des lames afin de permettre une coupe uniforme de l’herbe haute. Il est renforcé par une barre carrée pour une plus grande durabilité. Le déflecteur avant a été reconçu pour améliorer la circulation de l’air et contrôler plus efficacement les brins d’herbe coupée.
- Les roues-guides à double ancrage assurent la portance du corps de la tondeuse même sur les terrains les plus difficiles.
- Trois fusées graissables accessibles par le haut.
- Les protections de courroie à dégagement rapide ne nécessitent pas d’outils ni le retrait d’une attache à anneau; soulevez simplement un coin de la protection et faites-la pivoter légèrement pour la retirer.
- Pour plus de sécurité, une attache à anneau peut être utilisée si désiré à l’aide du trou dans la languette du corps de tondeuse.
- Cette attache vous permet de nettoyer rapidement et facilement les déchets qui pourraient s’accumuler autour de la poulie à gorge de la fusée.
- Le chevauchement des lames est de 40 mm (1,6 po), soit presque 20 mm (0,79 po) de plus que les corps précédents, pour réduire les rayures entre les lames.
- Réglage rapide de la hauteur de coupe.
Corps de tondeuse 7-Iron PRO Mulch On Demand
| Série M | Série R |
| Z930M – Mulch On Demand™ de 152 cm (60 po) | Z930R – Mulch On Demand™ de 137 cm (54 po) |
| Z950M – Mulch On Demand™ de 137 cm (54 po) Z950M – Mulch On Demand™ de 152 cm (60 po) |
Z950R – Mulch On Demand™ de 152 cm (60 po) |
| Z960M – Mulch On Demand™ de 152 cm (60 po) |
Siège à suspension entièrement réglable avec suspension longitudinale ComfortGlide™ offrant un confort exceptionnel à l’opérateur
Suspension longitudinale ComfortGlide
Levier de commande de suspension longitudinale ComfortGlide
Le siège bénéficie du confort de conduite supérieur sur terrain irrégulier du système de suspension longitudinale ComfortGlide :
- Le siège se déplace jusqu’à 50,8 mm (2 po) vers l’avant et l’arrière, absorbant les bosses pour une amélioration considérable du confort de conduite.
- Le levier de commande offre la possibilité de verrouiller facilement le mouvement de la suspension longitudinale si on le souhaite.
- Un seul levier avec trois fonctions :
- Faire glisser le siège vers l’avant et l’arrière de 10,2 cm (3 po) pour obtenir une place suffisante pour les jambes, quelle que soit la taille de l’opérateur
- Activer la suspension longitudinale ComfortGlide du siège
- Verrouiller la suspension longitudinale ComfortGlide du siège
Siège à suspension entièrement réglable avec accoudoirs
Siège à suspension mécanique entièrement réglable
Commande de la suspension du siège
Un siège à suspension entièrement réglable avec accoudoirs est offert de série sur la série R :
- L'angle du dossier est réglable pour le confort individuel du conducteur.
- L’appui lombaire réglable s’ajuste en fonction des besoins de l’utilisateur.
- Un cadran de commande de siège à suspension permet de régler facilement ce dernier selon le poids du conducteur et le confort de conduite souhaité.
- Un loquet de siège pratique assure un relevage facile du siège.
Conçue pour le confort du conducteur
Poste de conduite
Deux leviers de commande hydrostatique remplissent les fonctions suivantes :
- Ils permettent à l’utilisateur de contrôler le sens de la marche et la vitesse de déplacement, en poussant simplement les leviers vers l’avant ou vers l’arrière.
- Leur position de verrouillage positif au point mort offre une sécurité accrue.
- La commande de type homme mort Brake & Go permet de ramener les leviers en position neutre lorsque la pédale de frein est engagée.
- Le démarrage de cette machine est aussi simple que celui d’une automobile. Peu importe la position des leviers de commande, il suffit que le frein de stationnement soit serré. Vous n’avez qu’à tourner la clé et le tour est joué.
- Les leviers de direction à grand diamètre et à flexion transversale pivotent facilement pour faciliter l’installation du conducteur dans le poste de conduite et la sortie de celui-ci.
Repose-pieds
Repose-pieds disponibles de série sur les Z900 R-Spec
Les repose-pieds offrent à l’utilisateur un positionnement des pieds confortable :
- L'emplacement et l'angle des repose-pieds peuvent être ajustés pour le confort de l'opérateur.
Isolateurs de repose-pieds
Isolateurs de repose-pieds
Les isolateurs de repose-pieds offrent à l’opérateur un confort supérieur :
- Les vibrations aux jambes et aux pieds sont réduites.
Système de démarrage Brake & Go
Pédale de frein de stationnement (série Z900R)
Levier de frein de stationnement (série Z900 E et M)
Le système de démarrage Brake & Go est une exclusivité de John Deere. Cette caractéristique facilite le démarrage sur toutes les tondeuses ZTrak™ tout en permettant d’éliminer deux interrupteurs de sécurité de la machine.
Le démarrage Brake & Go aide l’utilisateur débutant à se sentir maître de son véhicule, comme un professionnel. Le frein de stationnement doit être serré pour faire démarrer la machine. La machine démarre quelle que soit la position du commutateur de la prise de force (PDF) et des leviers de commande,
pourvu que le frein de stationnement soit engagé. Lorsque le frein de stationnement est serré, les leviers de commande ne peuvent pas être placés sur les positions de marche avant et arrière.
Leviers réglables
Leviers réglables
Les leviers de commande de déplacement ont deux positions en hauteur et peuvent également être poussés vers l’avant ou vers l’arrière dans les orifices à encoche. Ils doivent être réglés de telle sorte que le conducteur puisse les manipuler confortablement dans toutes leurs positions.
Réglage de la voie
Réglage de la voie
Effectué à partir du siège, le réglage de la voie permet au conducteur de garder sa tondeuse bien droite et de réaliser des bandes de tonte d’allure professionnelle.
Rangement intégré et porte-gobelet
Rangement intégré
Porte-gobelet
Les machines ZTrak offrent plusieurs compartiments de rangement. Elles comprennent aussi un porte-gobelet pratique.
Panneau de commande à droite
Panneau de commande à droite
Panneau de commande à droite
Les commandes sont groupées sur la console d’accoudoir du côté droit, offrant un emplacement central pour le contacteur à clé, la manette d’accélération, l’embrayage de PDF, la commande de la hauteur de coupe, les outils de diagnostic et le compteur d’heures :
- Interrupteur à bascule de PDF
- Bouton de hauteur de coupe avec verrouillage de transport
- Contacteur de démarrage
- Compteur d’heures
- Accélérateur
- Commande d’étrangleur indépendante
- Le fonctionnement simple de la commande d’étrangleur permet de réduire l’encrassement des bougies
- Aucun volet de choke n’est requis pour les modèles à injection électronique
Le dispositif de réglage de la hauteur de coupe facile à utiliser permet des modifications en marche
Bouton de réglage de la hauteur du corps de tondeuse
Un système de relevage de la hauteur de coupe simple d’utilisation permet au conducteur de régler la hauteur du corps de la tondeuse sans aucun outil et avec un minimum d’efforts. Le bouton à prise facile permet à l’utilisateur de régler la hauteur de coupe souhaitée.
La hauteur de coupe peut être réglée d’environ 2,5 cm à 14 cm (1 po à 5,5 po). Chaque position du bouton correspond à environ 0,64 cm (0,25 po) de réglage de la hauteur de coupe. Le corps peut également être relevé et verrouillé en position de transport, afin d’obtenir une garde au sol maximale lors du déplacement de la machine.
La fonction de verrouillage pour le transport permet de ramener le corps à la hauteur de coupe précédente après le déplacement en position de transport :
- Utilisez la pédale de relevage au pied pour soulever le corps et enclencher le verrouillage de transport.
- Tournez le bouton pour régler la hauteur de coupe de 2,5 cm à 14 cm (1 po à 5,5 po) par incréments de 0,64 cm (0,25 po).
Cette conception augmente la productivité en permettant à l’utilisateur de modifier la hauteur de coupe sans quitter son siège.
Confort et convivialité de série pour un réglage aisé de la hauteur du corps de tondeuse et un arrêt facile de la prise de force (PDF)
Poignées pratiques et confortables
-
Permet de garder les mains sur le levier de commande pour minimiser les dommages au matériel et augmente le confort des longues journées.
Les leviers de commande ont des commandes électroniques incorporées pour relever ou abaisser le corps de tondeuse ou débrayer les lames de la tondeuse.
Boutons de commande
Le bouton-poussoir (A) sur le levier de commande de déplacement gauche relève le corps de tondeuse.
Le bouton-poussoir (B) sur le levier de commande de droite arrête la PDF.
Une fois la PDF arrêtée à l’aide du bouton, le commutateur de la PDF doit être enfoncé puis tiré vers le haut pour réenclencher la PDF.
Garantie complète de trois ans
Tondeuse ZTrak™ Z960M
Tondeuse ZTrak™ Z930R
Garantie complète de trois ans ou 1 200 heures pour les tondeuses des séries E et M
Une garantie complète exclusive de deux ans/nombre d’heures illimité ou de trois ans/1 200 heures (selon la première éventualité) est comprise avec toutes les tondeuses des séries E et M de John Deere. Cette garantie est la meilleure de sa catégorie et place John Deere en tête du marché des tondeuses commerciales. Elle élimine également les tracas, puisqu’une seule entreprise s’occupe de tous les documents.
REMARQUE : 36 mois ou 1 200 heures, selon la première éventualité. Il n’existe aucune limite d’heure pendant les 24 premiers mois.
Garantie complète de trois ans OU 1 500 heures pour les tondeuses de la série R
Une garantie complète exclusive de deux ans/nombre d’heures illimité ou de trois ans/1 500 heures (selon la première éventualité) est comprise avec toutes les tondeuses de la série R de John Deere. Cette garantie est la meilleure dans l’industrie et place John Deere en tête du marché des tondeuses commerciales. Elle élimine également les tracas, puisqu’une seule entreprise s’occupe de tous les documents.
REMARQUE : 36 mois ou 1 500 heures, selon la première éventualité. Il n’existe aucune limite d’heure pendant les 24 premiers mois.
Corps de tondeuse à la sécurité certifiée
Corps de tondeuse 7Iron™ PRO de 137 cm (54 po)
Les corps de tondeuse sont évalués par le fabricant (John Deere Turf Care) et conformes aux spécifications de la certification de sécurité B71.4 2004 de l’American National Standards Institute (ANSI) pour l’équipement commercial d’entretien des gazons.
Bâti renforcé offrant solidité et durabilité
Tondeuse Z970R illustrée avec la technologie de pneus radiaux sans air X® Tweel® Turf en option
Les caractéristiques de durabilité du bâti sont les suivantes :
-
Bâti principal à profilés en U en acier épais haute résistance, pour un maximum de robustesse et de durabilité
-
Bras de roulette à barre en I coulés pour gérer les battements et le martèlement auxquels sont soumis les tondeuses professionnelles
-
Grande ouverture pour effectuer l’entretien et le nettoyage
Un pare-chocs arrière en deux éléments assure une excellente protection
Illustration du pare-chocs arrière de la tondeuse ZTrak™
Un pare-chocs arrière en acier assure une excellente protection de la machine. Le pare-chocs est composé de deux éléments, ce qui rend plus facile la pose et la dépose pour utiliser un système de récupération.
Il est possible d’ajouter un attelage arrière à un pare-chocs en acier à des fins de remorquage. Les tondeuses des séries E, M et R ZTrak peuvent remorquer jusqu’à 181,4 kg (400 lb).
Michelin, X et Tweel sont des marques de commerce de Michelin North America, Inc.
La transmission hydrostatique durable et facile d'accès intégre une ventilation transversale pour un meilleur refroidissement
Entraînement des roues pour service intense
La transmission hydrostatique présente sur les tondeuses de série R est équipée de deux pompes hydrauliques monobloc de 13 cm³ (0,8 pi³) combinée à des moteurs à roues robustes de qualité commerciale en un seul ensemble de 13 cm³ (0,8 pi³). Les unités d’entraînement de la série R comprennent une ventilation transversale. Cette dernière filtre le liquide hydraulique du côté le moins sollicité puis l’achemine vers l’entrée du côté le plus sollicité. Cette opération garantit l’écoulement du liquide le plus froid vers le côté le plus sollicité afin de fournir des performances optimales lors d’une utilisation prolongée de la machine à flanc de coteau dans la même direction.
Une pompe et un moteur entraînent chaque roue sur les tondeuses ZTrak™ de la série R. Cela présente plusieurs avantages :
- Refroidissement exceptionnel en cas de charge lourde
- Vérification du niveau et remplissage faciles du réservoir d’huile hydraulique
- Permet d’accéder à l’espace sous le siège
La technologie de pneus radiaux sans air X® Tweel® Turf de Michelin® pour les tondeuses ZTrak™ élimine les temps d’arrêt et réduit les coûts d’utilisation
Pneu arrière increvable présenté sur la tondeuse ZTrak™
John Deere apporte au secteur des tondeuses commerciales la technologie des pneus X Tweel Turf de Michelin® pour les tondeuses ZTrak commerciales :
- 24x12N12 comme code d’option de commande pour les tondeuses à essence ZTrak™ avec un corps de tondeuse de 137 cm, 152 cm et 183 cm (48 po, 54 po, 60 po et 72 po)
- 24x12N12 est également disponible comme équipement avec code de base pour les tondeuses à essence ZTrak™ avec un corps de tondeuse de 137 cm, 152 cm et 183 cm (48 po, 54 po, 60 po et 72 po) (renseignements de commande disponibles dans le Configurateur sur la page des modèles Tweel®)
- 24x12N12 comme code d’option de commande pour les tondeuses diesel ZTrak™ Z994R avec un corps de tondeuse de 137 cm, 152 cm et 183 cm (54 po, 60 po et 72 po)
- 26x12N12 comme code d’option de commande pour les tondeuses Z997R diesel avec corps de tondeuse de 152 cm et de 183 cm (60 po et 72 po)
Michelin est un chef de file mondial dans la technologie et la fabrication de pneus. Ces pneus radiaux sans air sont une première dans l’industrie et une exclusivité de John Deere, offrant un avantage supplémentaire aux clients de John Deere.
Avantages des pneus X Tweel Turf de Michelin :
- La qualité de la tonte est améliorée.
- L’orniérage est réduit grâce à la plus grande surface de contact des pneus X Tweel Turf de Michelin qui leur confère une plus grande portance et une meilleure adhérence.
- Les secousses sont réduites grâce au meilleur transfert de l’énergie offert par les rayons en polyrésine par rapport aux roues pneumatiques.
- La construction et la flexibilité des pneus X Tweel Turf de Michelin leur confèrent une excellente capacité de passage des bordures.
- La qualité de coupe est plus uniforme car l’irrégularité de la pression des pneus est éliminée.
- La durée de disponibilité est améliorée.
- Cette technologie exclusive élimine les temps morts et les coûts associés aux crevaisons ou aux pneus endommagés.
- Les temps morts dus aux crevaisons et aux dommages causés aux flancs extérieurs des pneus sont éliminés.
- Les coûts d’utilisation sont réduits.
- Les coûts de réparation et d’entretien sont réduits. Une seule pièce remplace le pneu, la roue et les distributeurs. L’équipement complexe de montage des pneus n’est plus nécessaire.
- Il n’est pas nécessaire de passer du temps à vérifier et à optimiser la pression des pneus.
- Il n’est pas nécessaire d’acheter et d’entreposer des colis pour réparation de pneu et des pneus de rechange, en particulier pour les entrepreneurs paysagistes professionnels et les organismes gouvernementaux, qui doivent normalement en conserver des stocks.
- Comme ces pneus sont faits de caoutchouc de qualité automobile, leur bande de roulement dure jusqu’à trois fois plus longtemps que celle d’une roue pneumatique.
Pneu X Tweel Turf de Michelin
Pneu X Tweel Turf de Michelin
Leur construction renforcée offre un excellent rendement et une très bonne fiabilité :
- Les rayons en polyrésine haute résistance supportent une charge importante.
- Moyeu en acier renforcé à quatre trous assurant la durabilité
- Les sculptures profondes et ouvertes facilitent le nettoyage et offrent une excellente traction.
- La carcasse exclusive haute résistance à angle nul offre une excellente rigidité latérale tout en résistant aux chocs et à la pénétration.
REMARQUE : Dans certains cas, des pneus Tweel® de différentes tailles sont nécessaires en fonction de la taille du corps de tondeuse.
Pneus offrant une traction et une maniabilité exceptionnelles
Pneu de roue motrice 24x9,5-12
Pneu de roue motrice 24x12-12
Pneu avant semi-pneumatique increvable 15x6-6
Pneu semi-pneumatique increvable de roue frontale pivotante 13x6,5-6
Pneu avant semi-pneumatique increvable 15x6-6
Les tondeuses ZTrak™ de la série E avec corps de tondeuse de 122 cm (48 po) sont livrées avec quatre roues motrices équipées de pneus PR 24x9.5-12. Les tondeuses de la série E avec corps de tondeuse de 137 cm (54 po) et 152 cm (60 po) sont livrées avec quatre roues motrices équipées de pneus PR 24x12-12. Toutes les tondeuses de la série E sont livrées avec des roues pivotantes avant dotées de pneus 13x6,5-6.
Les tondeuses ZTrak™ de la série M avec corps de tondeuse de 122 cm (48 po) sont livrées avec quatre roues motrices équipées de pneus PR 24x9.5-12. Les tondeuses de la série M avec corps de tondeuse de 137 cm (54 po), de 152 cm (60 po) et de 183 cm (72 po) sont livrées avec quatre roues motrices équipées de pneus PR 24x12-12. Toutes les tondeuses de la série M sont livrées avec des roues pivotantes avant à profil large semi-pneumatiques dotées de pneus 13x6,5-6.
Les tondeuses ZTrak™ de la série R avec corps de tondeuse de 122 cm (48 po) sont livrées avec quatre roues motrices équipées de pneus PR 24x9.5-12. Les tondeuses de la série R avec corps de tondeuse de 133 cm (54 po), 152 cm (60 po) et 183 cm (72 po) sont livrées avec quatre roues motrices équipées de pneus PR 24x12-12. Toutes les tondeuses de la série R sont équipées de pneus avant semi-pneumatiques increvables 15x6-6.
Ces pneus offrent :
- Une traction, une portance et une capacité de passage des bordures incomparables
- Un centre de gravité bas permettant d’augmenter la capacité de tonte à flanc de coteau
- Les roues pivotantes et leurs montants sont dotées de roulements étanches qui leur procurent une longue durée d’utilisation et bonne maniabilité
- Les roues pivotantes avant décentrées améliorent le rendement de finition dans les angles intérieurs et aident à réduire les rayures laissées entre les lames
Michelin, X et Tweel sont des marques commerciales de Compagnie Générale des Etablissements Michelin SCA.
Tondeuse facile à entretenir grâce à de nombreux éléments accessibles
Vue avant gauche de la tondeuse Z970R
La conception de la série Z900 facilite l’accès à plusieurs points d’entretien à partir du sol.
- Le vaste compartiment moteur ouvert à l’arrière de la machine facilite l’entretien et permet de diriger la chaleur du moteur loin du conducteur.
Panneau de plancher relevable
Siège relevable
Tableau d’entretien intégré
Tableau d’entretien
Toutes les tondeuses ZTrak™ sont livrées avec un tableau d’entretien à l’intérieur de la console de droite pour un accès facile. Ce tableau indique la périodicité des tâches d’entretien nécessaires.
Les codes de réponse rapide (QR) sont un lien vers les pages Web contenant des renseignements pour les propriétaires
Étiquette de code QR
Pour accélérer l’accès aux pages Web contenant des informations pour les propriétaires, un code QR est imprimé sur une étiquette de numéro d’identification de produit (NIP) située près du rangement intégré. Les pages Web contenant les informations pour les propriétaires comprennent des liens vers :
- Des vidéos explicatives et relatives à la sécurité
- Des livrets d’entretien
- Des catalogues pièces
- Des fiches de rappel des entretiens
- Des équipements
- Des déclarations de garantie
Système de diagnostic
Compteur d’heures (ici, sur une machine de la série M)
Tableau de diagnostic
Le compteur d’heures affiche le nombre d’heures de fonctionnement de la machine lorsque la clé est en position de marche. Il comptabilise uniquement les heures durant lesquelles le moteur fonctionne réellement. Les diagnostics de la machine sont à la base d’un système de surveillance qui permet aux conducteurs de diagnostiquer rapidement les pannes les plus courantes. Un témoin de code de défaillance est inclus sur le compteur d’heures.
L’utilisation du compteur d’heures et du tableau des intervalles d’entretien permet de déterminer quand il est nécessaire de procéder à l’entretien de la machine.
Fiabilité et durée d’utilisation accrues grâce aux boîtiers de fusée de lames de tondeuse en fonte
Fusée de tondeuse en fonte
Fusée de tondeuse en fonte
Fiabilité et durée d’utilisation supérieures grâce aux boîtiers de fusée de lames de tondeuse en fonte :
- Résistance aux chocs supérieure grâce au matériau en fonte ductile
- Leur conception en gousset fournit du renfort là où il y en a besoin
- La résistance de la fonte protège la lame de tout dommage dû aux chocs
- Des graisseurs faciles d’accès sont montés au dessus des arbres de fusée pour plus de commodité
- La soupape de surpression de graisse réduit les dommages causés aux joints d’étanchéité par un remplissage excessif de graisse et empêche les débris de pénétrer dans le boîtier
- Le boîtier de 20,3 cm (8 po) de diamètre et les six boulons de montage répartissent les charges et les chocs, réduisant ainsi les risques de dommages à la coque du corps de tondeuse.
- L’utilisation de la fonte permet une reconstruction fiable
La structure de protection anti-renversement (arceau/cadre de sécurité) offre une zone protectrice autour du conducteur
Tondeuse Z930R dotée d’un corps de tondeuse de 137 cm (54 po)
La plate-forme de conduite spacieuse a été conçue pour le confort, la visibilité et la facilité d’utilisation :
- La plate-forme de conduite plate permet à l’utilisateur de monter sur la tondeuse et d’en descendre facilement.
- Des commandes facilement utilisables sont situées à proximité de l’utilisateur. Elles sont dotées d’un code couleur et conçues pour être facilement repérées et actionnées.
L’ensemble cadre de sécurité et ceinture de sécurité fournit une zone protectrice autour de l’utilisateur :
- Cet ensemble réduit le risque que l’utilisateur se trouve écrasé par le véhicule s’il se retourne.
- Quand il est utilisé avec la ceinture de sécurité, le cadre de sécurité peut réduire la gravité des blessures en cas de retournement du véhicule.
- Le port de la ceinture de sécurité est recommandé lors de l’utilisation du tracteur avec le cadre de sécurité en position relevée.
Position relevée du cadre de sécurité
Position intermédiaire du cadre de sécurité
Position abaissée du cadre de sécurité
Le cadre de sécurité rabattable et la ceinture de sécurité rétractable font partie des équipements de série :
- Les goupilles de réglage de la position fournissent une bonne adhérence et facilitent la modification de l’angle du cadre de sécurité.
- Le cadre de sécurité peut également être placé en position intermédiaire afin de s’adapter aux machines dotées d’un système de récupération.
- Dans des conditions normales d’utilisation, le cadre de sécurité doit être en position relevée.
- Consultez le livret d’entretien pour obtenir de plus amples renseignements sur le cadre de sécurité.
- La plupart des portes de garages seront assez hautes pour que la machine puisse passer avec le cadre de sécurité en position relevée.
- Le cadre de sécurité facilement rabattable améliore la capacité de rangement de la tondeuse ZTrak™ dans les structures à ouverture de porte plus basse.
| Position du cadre de sécurité | Hauteur jusqu’au sommet du cadre de sécurité |
| Verticale | 185 cm (73 po) |
| Abaissée | 119 cm (47 po) |
Phares de travail à diode électroluminescente (LED) en option
Éclairages de travail à LED
Les phares de travail à LED BUC11438 sont disponibles sous forme de kit d’adaptation pour conversion hors usine. La référence BUC11438 est compatible avec les tondeuses ZTrak™ Z900 des années modèle 2015 et plus récentes (numéro de série 030,001-). Tous les modèles à essence Z997R (numéros de série 030,001-070,000) des années modèle 2015-2018 nécessitent un cavalier de batterie AUC18778.
Gyrophare à LED en option
Gyrophare à LED
Le gyrophare à LED BUC11406 est disponible comme kit d’adaptation pour conversion hors usine. Le gyrophare est court pour éviter les dommages. La référence BUC11406 est compatible avec les tondeuses ZTrak™ Z900 des années modèle 2015 et plus récentes (numéro de série 030,001-). Tous les modèles à essence Z997R (numéros de série 030,001-070,000) des années modèle 2015-2018 nécessitent un cavalier de batterie AUC18778.
Colis de conversion hors usine au gaz propane, destinés aux tondeuses à conducteur marchant commerciales, aux tondeuses QuikTrak™ et aux tondeuses ZTrak™ commerciales
Colis de conversion au gaz propane sur une tondeuse à conducteur marchant
Colis de conversion au propane double sur une tondeuse QuikTrak™
John Deere fournit des colis de conversion hors usine au gaz propane et aux applications précises, homologués par l’EPA (Environmental Protection Agency) pour des tondeuses à conducteur marchant commerciales John Deere en particulier, des tondeuses QuikTrak™ ainsi que pour des tondeuses ZTrak™. Ces colis de conversion comprennent l’ensemble des composants requis pour convertir les moteurs au gaz propane. Des supports pour réservoir double ou réservoir unique (selon le type de véhicule) sont fournis pour maintenir le(s) réservoir(s) de gaz propane en toute sécurité sur le véhicule.
Les réservoirs de gaz propane ne sont pas inclus.
Le colis haute altitude disponible en option est nécessaire lors d’un fonctionnement à une altitude supérieure à 610 m (2 000 pi). Le livret d’entretien compris dans le colis de conversion au gaz propane fournit davantage de détails. Les pièces doivent être commandées séparément auprès du service des pièces John Deere.
Au sujet du propane :
- Le propane est un produit inflammable souvent utilisé comme carburant.
- La formule moléculaire du propane est C3H8 ; le propane fait partie de la famille des gaz de pétrole liquéfiés (GPL). Les autres gaz GPL sont le butane, le propylène, le butadiène, le butylène, l’isobutylène, ainsi que leurs mélanges.
- Le propane est communément disponible et s’est révélé être un carburant fiable, sûr, économique et propre. Il est disponible à des usages domestiques, industriels et comme carburant pour les moteurs à combustion interne. Le propane est utilisé comme carburant depuis 1910.
- À la pression atmosphérique, le propane bout à une température de -42,2 °C (-44 °F) ; en d’autres termes, il existe principalement sous forme de vapeur. Toutefois, lorsqu’il est maintenu sous pression, dans une bouteille de propane par exemple, il peut se présenter sous forme de liquide.
- Le propane est naturellement inodore mais il comprend un additif odorant, du mercaptan généralement, ce qui lui donne une odeur caractéristique.
- Le propane à l’état gazeux est plus lourd que l’air, c'est-à-dire qu’il stagnera dans les zones basses, sur le sol ou dans les drains.
Les avantages des colis de conversion au gaz propane John Deere sont les suivants :
- Réduction des coûts de carburant jusqu’à 30 % selon le prix du carburant
- Réduction des émissions
- Entretien réduit du système d’alimentation en carburant
- Maintien de la garantie John Deere
- Homologation EPA et CARB
- Éligibles pour des rabais à l’échelle nationale et fédérale ainsi que pour des programmes incitatifs.
Options de support de fixation du réservoir de propane :
Réservoir de propane simple illustré sur une tondeuse QuikTrak™
Réservoirs de propane doubles illustrés sur une tondeuse ZTrak™
Les configurations et dimensions des réservoirs en option sont disponibles pour permettre à l’utilisateur d’adapter le temps d’utilisation :
- Les tondeuses à conducteur marchant commerciales ne disposent que d’une option de montage à réservoir unique.
- Le support à réservoir unique est conçu pour un réservoir Worthington de 9,1 kg (20 lb).
- Réservoir non compris.
- Le support à réservoir unique est conçu pour un réservoir Worthington de 9,1 kg (20 lb).
- Les tondeuses QuikTrak™ sont dotées d’options de montage à réservoir unique et à réservoir double.
- Un support côté droit à réservoir unique conçu pour un réservoir Worthington de 15 kg (33 lb).
- Réservoir non compris.
- Des supports à réservoir double conçus pour des réservoirs Worthington de 9,1 kg (20 lb).
- Réservoirs non compris.
- Un support côté droit à réservoir unique conçu pour un réservoir Worthington de 15 kg (33 lb).
- Les tondeuses ZTrak™ sont dotées d’options de montage à réservoir unique et à réservoir double.
- Un support côté gauche à réservoir unique conçu pour un réservoir Worthington de 15 kg (33 lb) ou de 19,5 kg (43 lb).
- Réservoir non compris.
- Des supports à réservoir double conçus pour des réservoirs Worthington de 15 kg (33 lb).
- Réservoirs non compris.
- Les tondeuses ZTrak™ avec configurations à réservoir double ne sont compatibles avec aucun système de récupération.
REMARQUE : Veuillez vous référer au Tableau de compatibilité de gaz propane et d’équipement pour déterminer les configurations de réservoir compatibles.
Comparaison du temps d’utilisation estimé
| Cylindrée du moteur | FS603cc | FS726cc | FX726cc | FX852cc |
| Consommation moyenne (lb [kg]/h) | 3,9 (1,8) | 4,2 (1,9) | 4,2 (1,9) | 5,8 (2,6) |
| Temps d’utilisation (heures) avec un réservoir de 9,1 kg (20 lb) | 5,1 | 4,8 | 4,8 | 3,4 |
| Temps d’utilisation (heures) avec un réservoir de 15,2 kg (33,5 lb) | Non disponible | 8,0 | 8,0 | 5,8 |
| Temps d’utilisation (heures) avec un réservoir de 19,7 kg (43,5 lb) | Non disponible | 10,4 | 10,4 | 7,5 |
Compatibilité du colis de conversion hors usine au gaz propane
REMARQUE : La conversion au propane n’est pas destinée aux machines dont le moteur a plus de 250 heures d’utilisation. Une fois qu’une machine a été convertie au gaz propane, elle ne peut pas être reconvertie à l’essence.
Tondeuses à conducteur marchant commerciales (années modèles 2019 et ultérieures)
| Série M | Série R (N.S. 010001-050000) | Série R (N.S. 050001-) | ||||||||
| Modèle | W36M | W48M | W36R | W48R | W52R | W61R | W36R | W48R | W52R | W61R |
| Modèle de moteur | FS481V | FS481V | FS481V | FS600V | FS600V | ECV740 EFI | FX481V | FX600V | FX600V | FX730V |
| Cylindrée du moteur | 36,8 po³ (603 cc) | 36,8 po³ (603 cc) | 36,8 po³ (603 cc) | 36,8 po³ (603 cc) | 36,8 po³ (603 cc) | 45,6 po³ (747 cc) | 36,8 po³ (603 cc) | 36,8 po³ (603 cc) | 36,8 po³ (603 cc) | 44,3 po³ (726 cc) |
| Numéro de modèle du colis de gaz propane | Non disponible | Non disponible | FS603cc | FS603cc | FS603cc | Non disponible | FS603cc | FS603cc | FS603cc | Non disponible |
Tondeuses QuikTrak™
| Série E | Série M | Série R | |||||||
| Modèle | 652E | 636M | 648M | 652M | 648R | 652R | 652R EFI | 661R | 661R EFI |
| Modèle de moteur | FX691V | FS600V | FX691V | FX691V | FX691V | FX730V | ECV740 EFI | FX730V | ECV740 EFI |
| Cylindrée du moteur | 44,3 po³ (726 cc) | 36,8 po³ (603 cc) | 44,3 po³ (726 cc) | 44,3 po³ (726 cc) | 44,3 po³ (726 cc) | 44,3 po³ (726 cc) | 45,6 po³ (747 cc) | 44,3 po³ (726 cc) | 45,6 po³ (747 cc) |
| Numéro de modèle du colis de gaz propane | Non disponible | Non disponible | Non disponible | Non disponible | FX726cc | FX726cc | Non disponible | FX726cc | Non disponible |
Tondeuses ZTrak™ commerciales
| Série E | Série M | Série R | |||||||||
| Modèle | Z915E | Z920M | Z930M | Z945M EFI | Z950M | Z955M EFI | Z960M | Z930R | ’Z950R | Z955R EFI | Z970R |
| Modèle de moteur | CV742 | FX730V | FX801V | ECV850 EFI | FX850V | ECV860J EFI | FX921V | FX801V | FX850V | ECV860J EFI | FX1000V |
| Cylindrée du moteur | 45,6 po³ (747 cc) | 44,3 po³ (726 cc) | 52 po³ (852 cc) |
50,3 po³ (824 cc) | 52 po³ (852 cc) |
50,3 po³ (824 cc) | 61 po³ (999 cc) |
52 po³ (852 cc) |
52 po³ (852 cc) |
50,3 po³ (824 cc) | 61 po³ (999 cc) |
| Numéro de modèle du colis de gaz propane | Non disponible | FX726cc* | FX852cc* | Non disponible | FX852cc* | Non disponible | Non disponible | FX852cc* | FX852cc* | Non disponible | Non disponible |
*Non compatible avec les corps de tondeuse de 122 cm (48 po).
Les réservoirs Worthington sont fabriqués par Worthington Industries, Inc.
Spécifications et comparaison
| Spécifications et comparaison | ||||
|---|---|---|---|---|

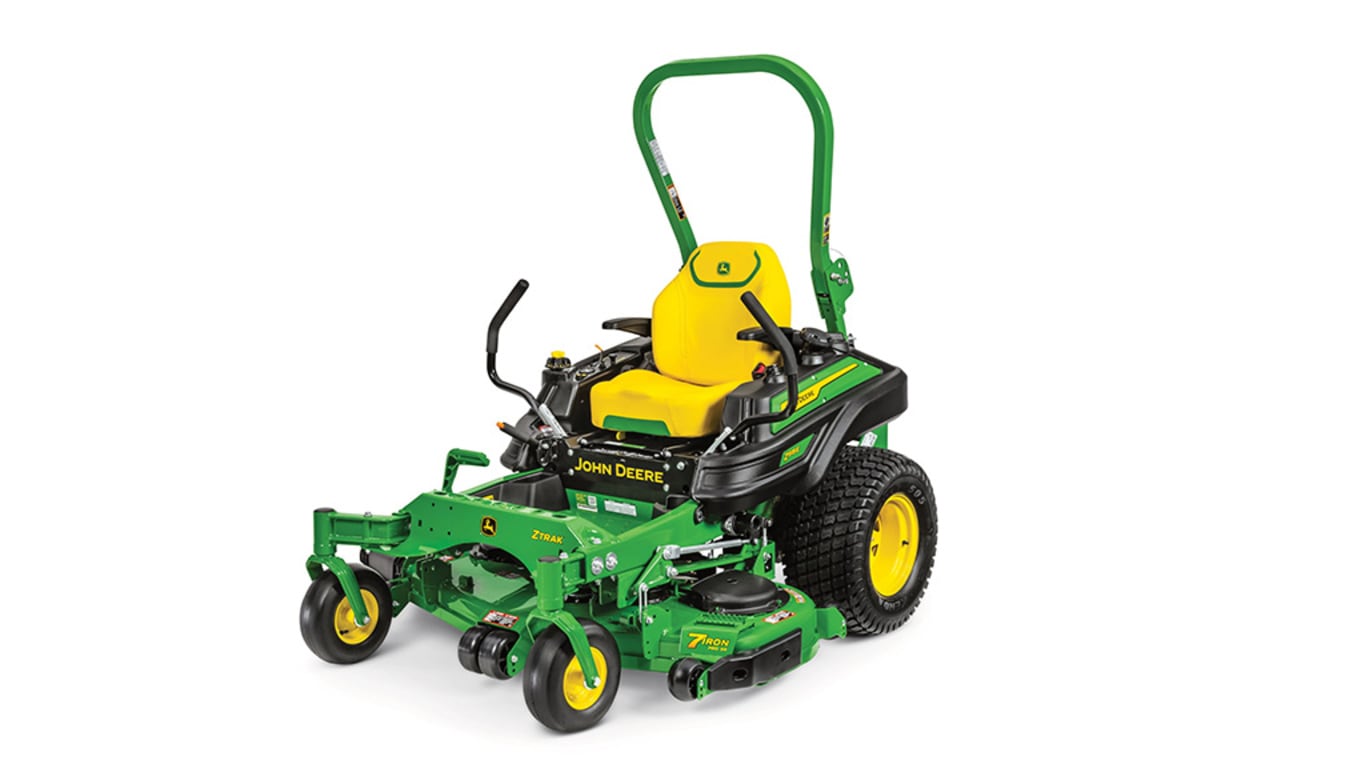

| John Deere Z930R Tondeuses à rayon de braquage nul |
Caractéristiques clés
| Moteur - Fabricant/modèle | FX801V | |||
|---|---|---|---|---|
| Moteur - Puissance | Brute à 3 600 tr/min rpm 25,5 hp 19 kW |
|||
| Capacité du réservoir de carburant | 11,5 U.S. gal. 43,5 L |
|||
| Corps de tondeuse - Taille | 54, 60 in. 137, 152 cm |
|||
| Vitesse à la pointe des lames | Environ 18 000 fpm | |||
| Transmission | Hydrostatique | |||
| Plage de vitesse | 0-12 mph 0-19,3 km/h |
|||
| Pneus de roues motrices | 24x12-12 | |||
| Roues pivotantes | 13x6,5-6 | |||
| Garantie | 36 mois ou 1500 heures, selon la première éventualité 24 premiers mois, aucune limite d’heures |
Moteur
| Fabricant/modèle | FX801V | |||
|---|---|---|---|---|
| Puissance | Brute à 3 600 tr/min, rpm 25,5 hp 19 kW |
|||
| Cylindrée | 52 cu in. 852 cc |
|||
| Cylindres | Deux | |||
| Capacité du carter | Avec filtre, 2,4 U.S. qt 2,3 L |
|||
| Filtre à huile | À passage intégral, remplaçable | |||
| Lubrification | Pression intégrale | |||
| Refroidissement | Air | |||
| Filtre à air | Préfiltre Oui Robuste, de type cartouche, avec élément de sûreté |
Système d’alimentation en carburant
| Type de carburant | Essence | |||
|---|---|---|---|---|
| Consommation de carburant | Dans des conditions normales, avec une charge et un fonctionnement normaux, et suivant les charges et conditions de fonctionnement 1,1-1,9 U.S. gal./hr 4,2-7,2 L/hr |
|||
| Capacité du réservoir de carburant | 11,5 U.S. gal. 43,5 L |
|||
| Interrupteur et robinet d’arrêt du réservoir de carburant | Oui |
Système électrique
| Circuit de charge | 20 amp | |||
|---|---|---|---|---|
| Tension de la batterie | 12 V | |||
| Démarrage à froid (ampère) | 300 amp | |||
| Compteur d'heures | De série, numérique | |||
| Système de démarrage avec présence de l’opérateur | Système de démarrage Brake & Go (au pied) |
Groupe motopropulseur
| Transmission | Hydrostatique | |||
|---|---|---|---|---|
| Pompes hydrauliques | ||||
| Moteurs-roues | Moteur-roue à piston intégré pour service intense Tuff Torq | |||
| Vitesse de déplacement | Plage de vitesse 0-12 mph 0-19,3 km/h Marche avant 0-12 mph 0-19,3 km/h Marche arrière 0-4,5 mph 0-7,2 km/h |
|||
| Commande de vitesse et de direction | Levier double | |||
| Capacité du réservoir hydraulique | 5,9 U.S. qt 5,6 L |
|||
| Refroidisseur d’huile hydraulique | ||||
| Filtre | Interne, remplaçable |
Renseignements divers
| Garantie | 36 mois ou 1500 heures, selon la première éventualité 24 premiers mois, aucune limite d’heures |
|---|
Pneus
| Pneus de roues motrices | 24x12-12 | |||
|---|---|---|---|---|
| Pneus arrière | ||||
| Capacité de charge | 4 plis |
Freins
| Freinage dynamique | Levier double | |||
|---|---|---|---|---|
| Frein de stationnement | Disque interne humide intégré à la transmission | |||
| Actionneur de frein de stationnement | Frein à pédale |
Prise de force (PDF)
| Type | Électromagnétique, 225 lb-ft 305 Nm |
|||
|---|---|---|---|---|
| Entraînement | Courroie trapézoïdale |
Corps de tondeuse
| Taille | 54, 60 in. 137, 152 cm |
|||
|---|---|---|---|---|
| Construction du corps | 7-Iron™ PRO, acier embouti monobloc avec renforts | |||
| Épaisseur du corps | 7 gauge 0,180 in. 4,6 mm |
|||
| Décharge | Latérale, système Mulch on Demand™ | |||
| Plage de hauteur de coupe | Espacements 0,25 in. 0,64 cm 1-5,5 in. 2,54-14 cm |
|||
| Largeur de coupe | 54, 60 in. 137, 152 cm |
Lames
| Longueur | Variable en fonction de la taille du corps | |||
|---|---|---|---|---|
| Épaisseur | 0,25 in. 0,64 cm |
|||
| Vitesse à la pointe des lames | Environ 18 000 fpm | |||
| Nombre | Trois |
Roues
| Type de roue pivotante | Increvable | |||
|---|---|---|---|---|
| Roues pivotantes | 13x6,5-6 | |||
| Rouleaux-guides avant | Côté droit, centre, côté gauche | |||
| Rouleaux-guides arrière | De série |
Dimensions
| Longueur | 84 in. 213 cm |
|||
|---|---|---|---|---|
| Largeur | Avec goulotte abaissée, 68, 74 in. 173, 188 cm |
|||
| Hauteur | Avec cadre de sécurité relevé, 73 in. 185 cm Avec cadre de sécurité abaissé, 47 in. 119 cm |
|||
| Poids | 1 273 à 1 310 lb 577 à 594 kg |
Fonctionnement
| Arceau de sécurité | Oui | |||
|---|---|---|---|---|
| Limite de fonctionnement en pente | 20 degrés (10 degrés avec le système de récupération installé) |
Renseignements supplémentaires
| Date de collecte | Le 1er octobre 2022 |
|---|
Shop and Buy
Maintenance and Support
You May Also Be Interested In
Les caractéristiques des produits sont basées sur les renseignements affichés au moment de la publication et peuvent être modifiées sans préavis. Communiquez avec le concessionnaire John Deere de votre région pour en savoir plus.
