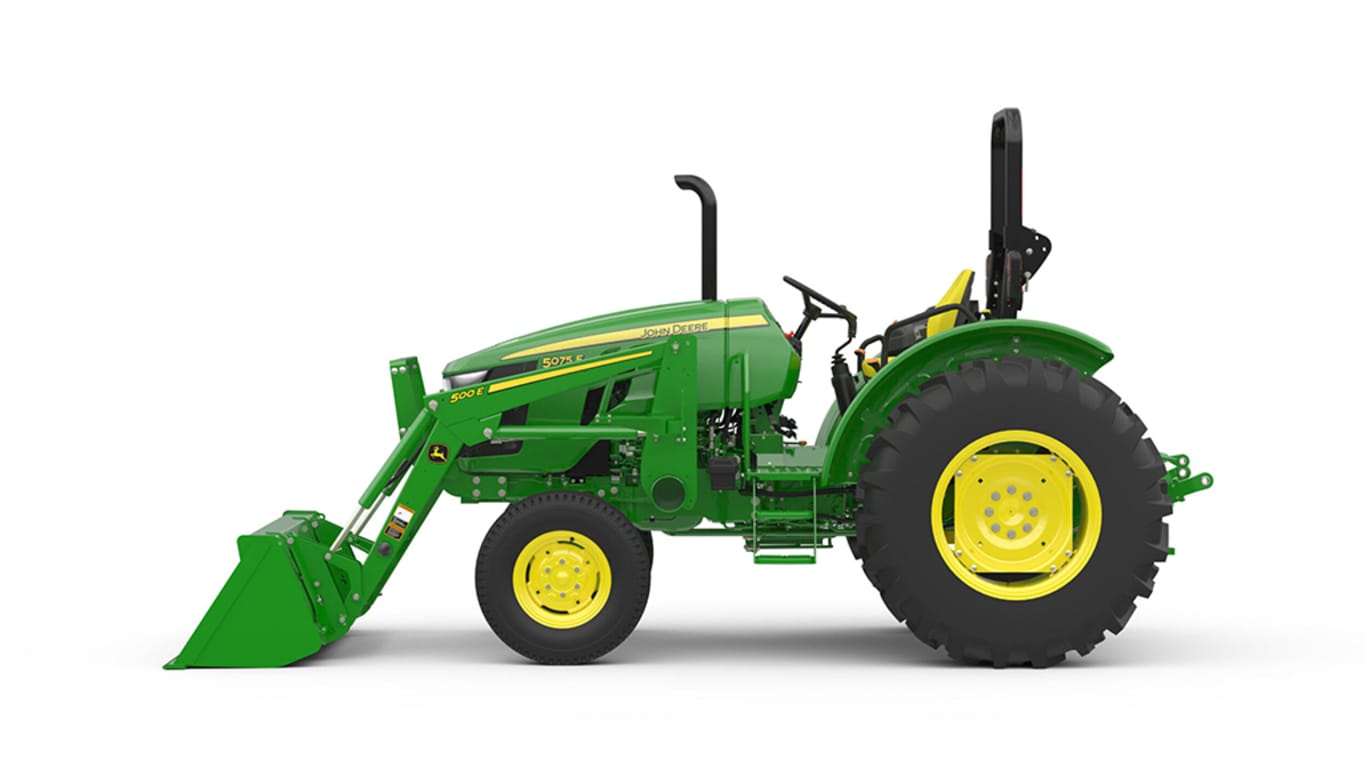

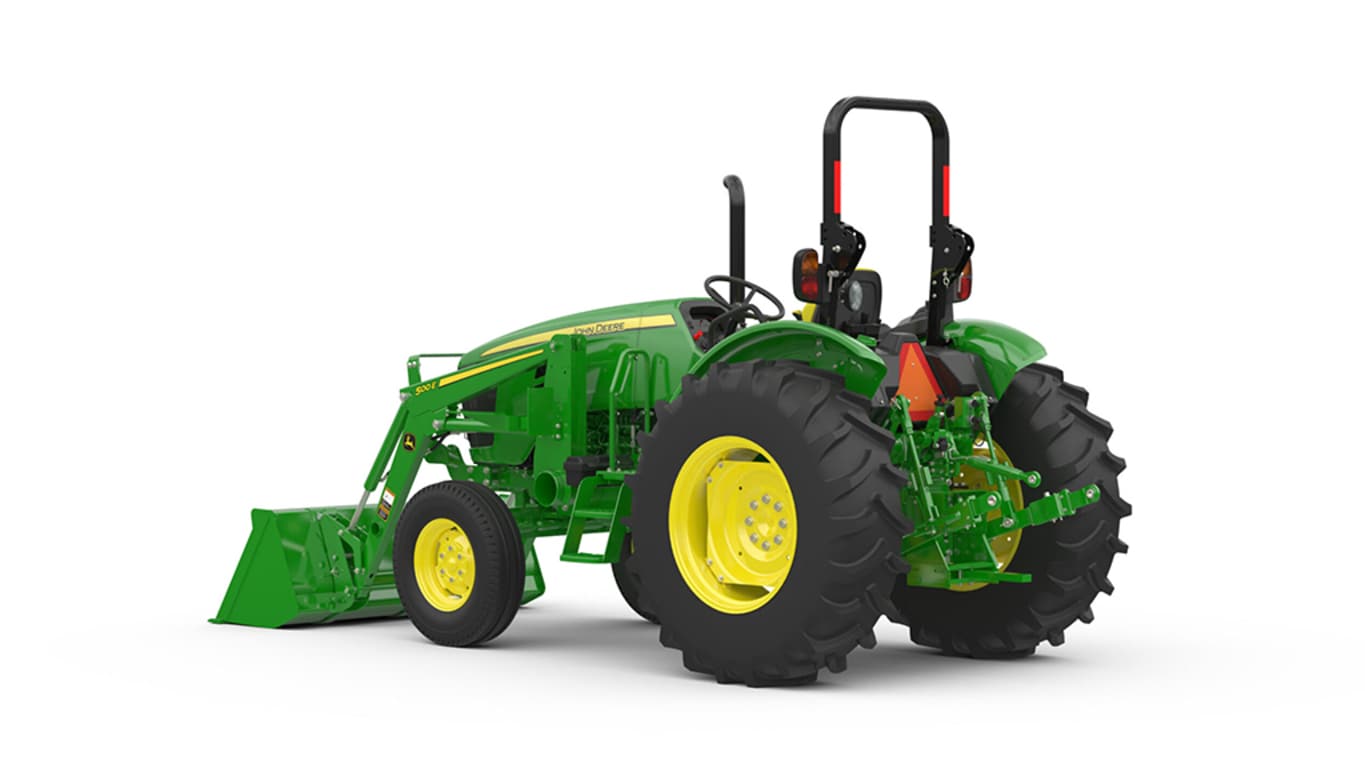

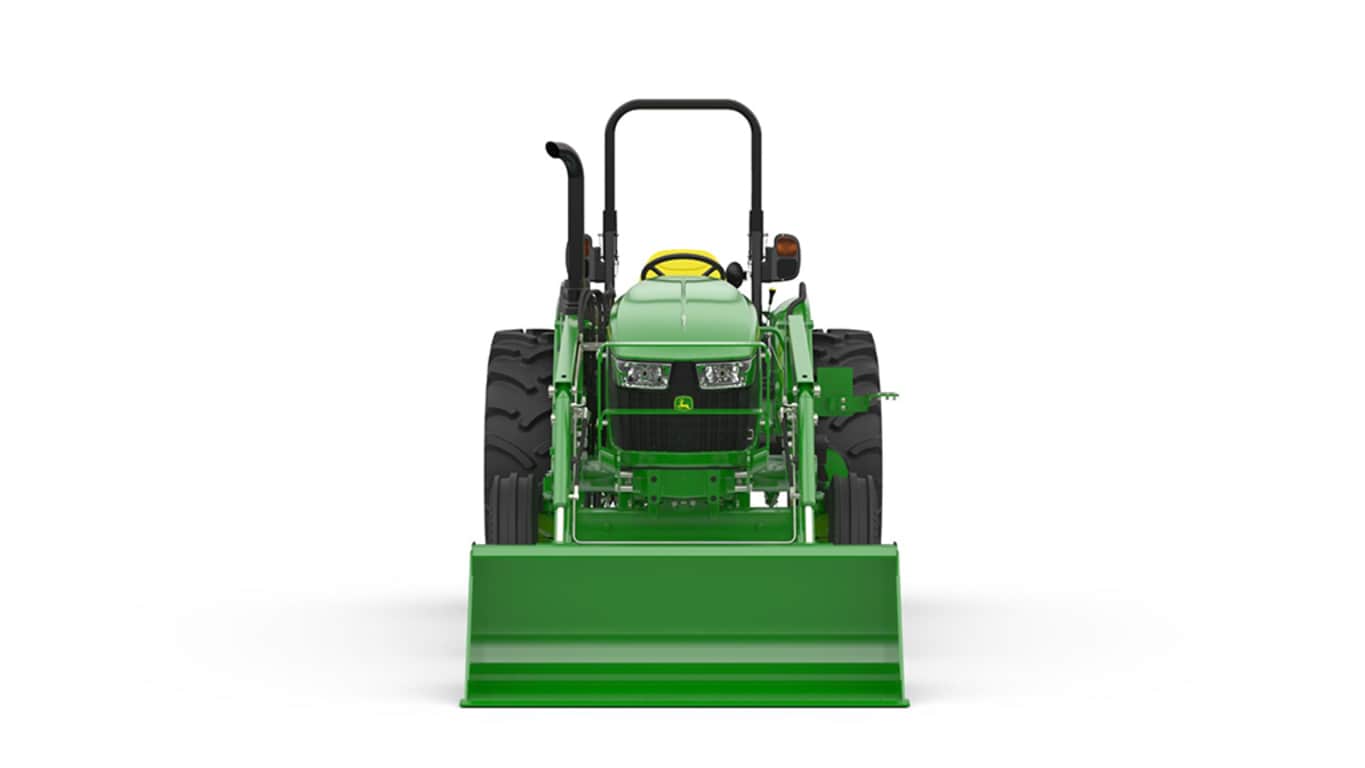

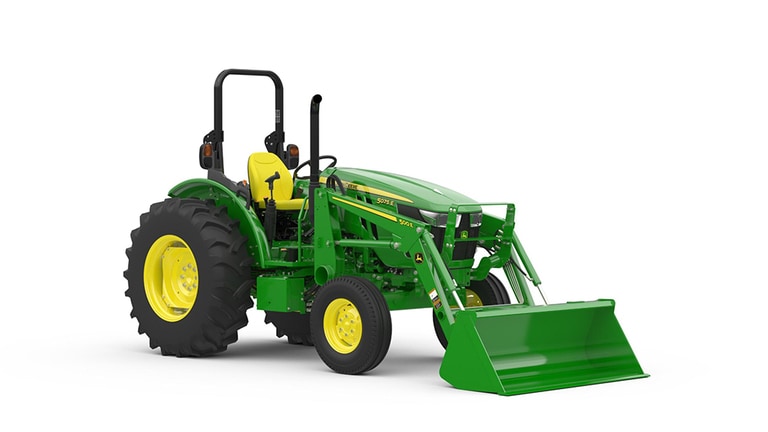

Chargeur500E
- Béquilles de stationnement et coupleurs
- Tuyaux et raccords hydrauliques
- Support d’accessoire à changement rapide
- Tiges de vérin (nitrites ou noires) solidifiées par nitro-carbonisation
Caractéristiques
Afficher tout
Réduire tout
Béquille de stationnement
Raccord de la béquille de stationnement
Axe de verrouillage
Détail de la zone indiquée, avec l’axe dans son espace de rangement
Faire pivoter le colis d’adaptation vers l’avant pour le libérer des axes
Abaisser le colis d’adaptation au sol pour libérer les crochets supérieurs
Reculer pour s’éloigner du colis d’adaptation
Béquilles de stationnement et raccords
Béquille de stationnement
Raccord de la béquille de stationnement
Pour garer le chargeur 500E.
Le chargeur 500E est conçu pour être un chargeur porté rigide afin d’être abordable, mais aussi pour être monté proche du tracteur pour une maniabilité et une visibilité améliorées.
Si une mise à niveau est nécessaire pour permettre le retrait du chargeur, la trousse avec béquilles de stationnement et raccords est disponible.
Une fois cette trousse installée, le chargeur sera doté de béquilles de stationnement et de raccords intégrés pour permettre au client de le retirer facilement.
Changement des colis d’adaptation
Le cadre porte-colis d’adaptation de type 500 de John Deere permet à une personne de changer rapidement les colis d’adaptation sans outils.
Passer d’une benne à un lève-palettes ou à une pointe à balles ne prend que quelques secondes, ce qui augmente la productivité.
Il suffit de retirer l’axe de verrouillage de chaque côté du cadre, de s’éloigner du premier instrument, de se connecter au deuxième et de réinstaller les axes d’attache.
Il n’est pas nécessaire d’utiliser d’outil, ni de tirer des axes lourds.
Étape 1
Axe de verrouillage
Détail de la zone indiquée, avec l’axe dans son espace de rangement
Lorsque le godet est à niveau ou légèrement cavé, il suffit d’enlever les axes de verrouillage et de les placer dans leur position de rangement.
Étape 2
Faire pivoter le colis d’adaptation vers l’avant pour le libérer des axes
Faire pivoter le colis d’adaptation vers l’avant pour le libérer des axes inférieurs.
Étape 3
Abaisser le colis d’adaptation au sol pour libérer les crochets supérieurs
Abaisser le colis d’adaptation au sol pour libérer les crochets supérieurs.
Étape 4
Reculer pour s’éloigner du colis d’adaptation
Reculer pour s’éloigner.
Pour installer un autre colis d’adaptation, inverser simplement ces étapes.
-
