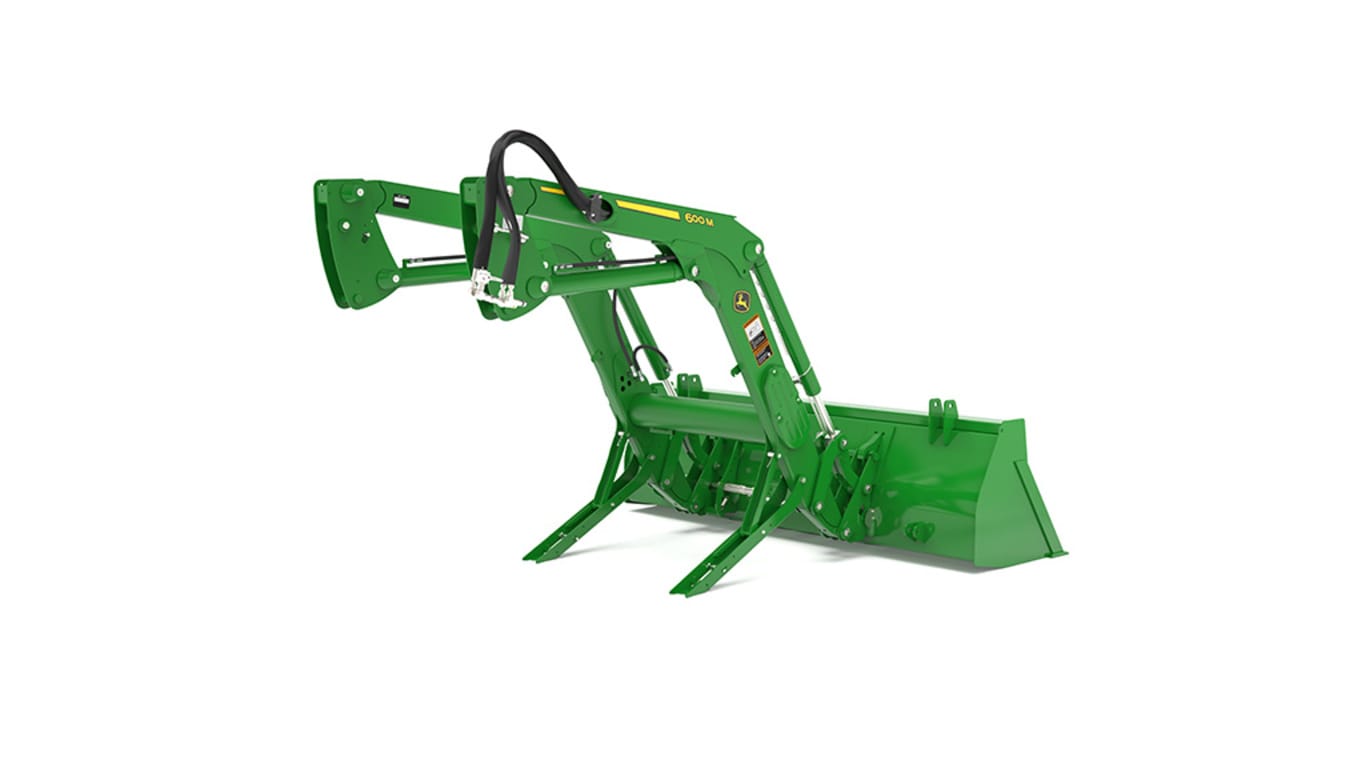

Chargeur600M
- Robustesse supérieure
- Pour travaux lourds
- Béquilles de stationnement intégrées
- Option avec ou sans mise à niveau automatique mécanique
Caractéristiques
Afficher tout
Réduire tout
Raccord hydraulique à point unique (fermé) sur un tracteur pour culture en lignes
Conduites d’huile dissimulées dans la flèche
Canalisations d’huile passant dans le bras du cadre de levage
Canalisations d’huile passant dans le tube de couple
Béquilles de stationnement
Béquille de stationnement en position rangée
Repliage de la béquille de stationnement
Goupille de montant en position fermée
Rotation de la goupille de montant vers la position ouverte
Goupille de montant en position ouverte
Les montants pivotent vers l’avant et la benne est basculée vers l’arrière
Débranchement ou ouverture du raccord hydraulique en un seul point
Débrancher/ouvrir les branchements hydrauliques en un point unique
Système hydraulique en un point débranché
Soupape d’arrêt hydraulique (position ouverte)
Soupape d’arrêt hydraulique (position fermée)
Vérin à fausse tige
Raccord hydraulique en un seul point pour gagner du temps
Raccord hydraulique à point unique (fermé) sur un tracteur pour culture en lignes
Les chargeurs 520M, 540M, H240, H260 et 600M peuvent être commandés avec un raccord hydraulique en un seul point qui comprend également un point de connexion électrique pour tous les besoins. Pour débrancher le raccord hydraulique entre le chargeur et le tracteur, la pression d’huile du système hydraulique du tracteur doit être libérée.
Les canalisations d’huile dissimulées sont plus esthétiques et risquent moins d’être endommagées
Conduites d’huile dissimulées dans la flèche
Canalisations d’huile passant dans le bras du cadre de levage
Canalisations d’huile passant dans le tube de couple
Avec le temps, l’augmentation de la largeur des capots de tracteur a réduit l’espace disponible pour le passage des conduites d’huile classiques d’un chargeur le long de la flèche. Il y a donc plus de risque que les conduites soient endommagées.
Pour améliorer cette situation, les canalisations d’huile ont été acheminées à travers le bras du cadre de levage et le tube de couple, améliorant ainsi la protection des canalisations et l’aspect du chargeur.
Dépose du chargeur (stationnement) facilitée

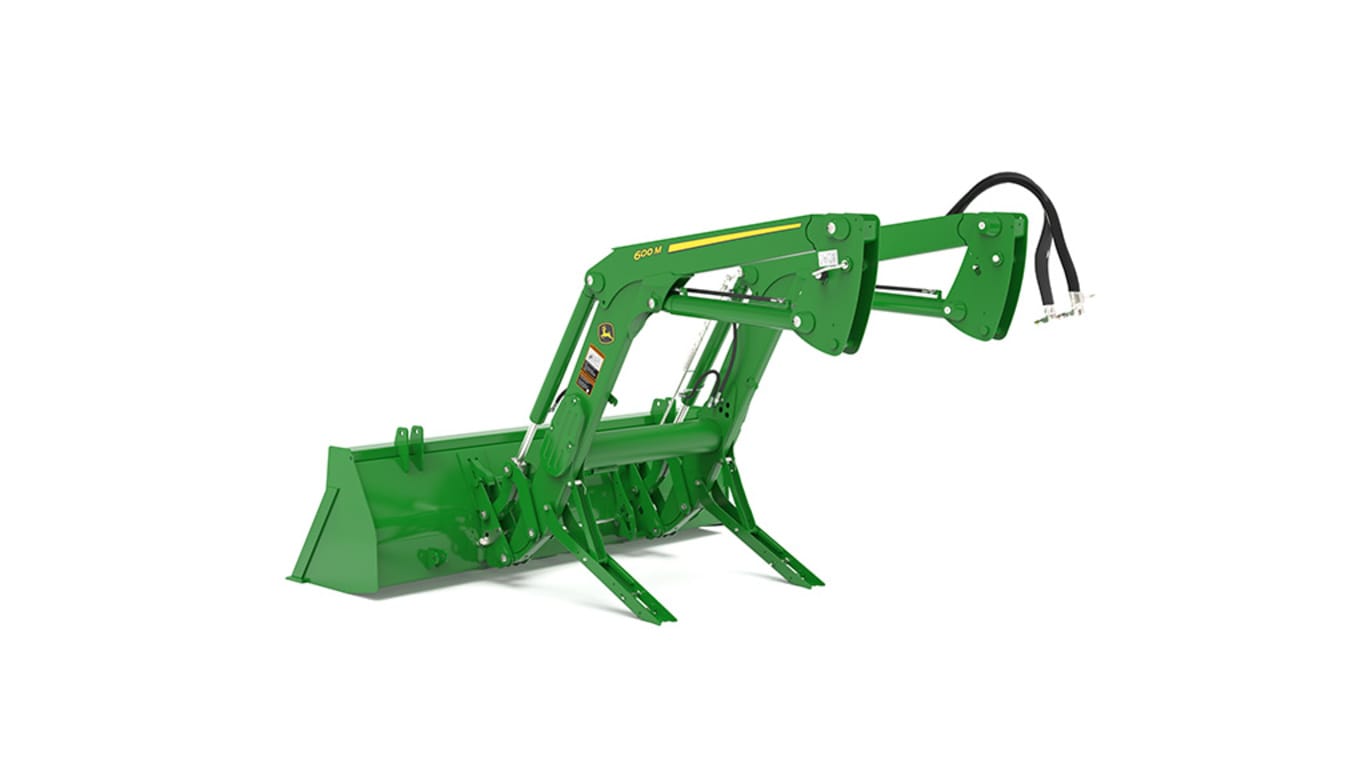

Béquilles de stationnement
Les chargeurs John Deere se posent sur les tracteurs et s’en déposent facilement et sans outils. Le dispositif de stationnement permet de poser ou de déposer le chargeur en quelques minutes sans outils.
Afin de déposer ou de stationner le chargeur, appliquer une légère pression vers le bas sur la flèche, la benne étant basculée vers l’avant, à un angle d’environ 30 degrés. Quand le tracteur est stationné, abaisser les béquilles de stationnement et placer les axes du montant en position ouverte.
Dépose ou stationnement du chargeur
Béquille de stationnement en position rangée
Repliage de la béquille de stationnement
Goupille de montant en position fermée
Rotation de la goupille de montant vers la position ouverte
À l’aide du circuit de la flèche, le tracteur étant au point mort, faites tourner le montant vers l’avant jusqu’à ce qu’il dépasse l’emplacement de la goupille sur le support de fixation en déployant le vérin de relevage. Ensuite, en utilisant le circuit du godet, basculez le godet vers l’arrière pour retirer le montant du chargeur de son logement et dégager les roues du tracteur.
Goupille de montant en position ouverte
Les montants pivotent vers l’avant et la benne est basculée vers l’arrière
Une fois le tracteur stationné, éteindre le moteur et relâcher la pression hydraulique tel que recommandé pour le tracteur (en tournant le levier de commande). Débrancher ou ouvrir le raccord hydraulique en un point unique (ou déposer les coupleurs si aucun point n’est posé).
Débranchement ou ouverture du raccord hydraulique en un seul point
Débrancher/ouvrir les branchements hydrauliques en un point unique
Remiser le chargeur avec une moitié du raccord en un point ou des tuyaux et s’éloigner du chargeur.
Système hydraulique en un point débranché
Verrouillage du cadre de levage pour faciliter l’entretien
Soupape d’arrêt hydraulique (position ouverte)
Soupape d’arrêt hydraulique (position fermée)
Les chargeurs utilitaires et agricoles des séries M et R sont munis d’une soupape d’arrêt hydraulique afin d’empêcher qu’ils ne s’abaissent soudainement. Ceci permet, par exemple, de verrouiller le cadre de levage du chargeur si une personne doit se placer sous le cadre de levage du chargeur pour l’entretien du tracteur. Ce système ne doit pas être utilisé durant des périodes prolongées, sauf si une béquille appropriée est également utilisée.
Les vérins de benne à fausse tige améliorent la productivité
Vérin à fausse tige
Les cycles opératoires des godets doivent absolument être rapides pour benner le chargement aussi vite que possible et mener des opérations de chargement aussi productives que possible. La conception du vérin de la benne peut donc avoir un impact non négligeable sur ces temps de cycle, en particulier sur les chargeurs mécaniques autoniveleurs.
Par conséquent, tous les chargeurs mécaniques autoniveleurs de la série M et H utilisent des vérins de benne à fausse tige. Un vérin à fausse tige nécessite un plus petit déplacement d’huile sur l’extrémité de la culasse, ce qui lui permet de décharger beaucoup plus rapidement qu’un vérin normal.
Spécifications et comparaison
Ajouter un modèle
| Spécifications et comparaison | ||||
|---|---|---|---|---|
| Vous pouvez comparer les spécifications d'au plus 4 modèles | John Deere 600M Chargeur |
Caractéristiques clés
| Hauteur de levage maximale | 3830 mm 150,8 in. |
|||
|---|---|---|---|---|
| Capacité de levage à hauteur maximale | Mesurée au pivot 1646 kg 3629 lb |
|||
| Effort d'arrachement de la flèche | Mesuré au pivot 2583 kgf 5695 lbf |
|||
| Force de basculement vers l'arrière de la benne | Au niveau du sol 2986 kgf 6583 lbf |
|||
| Dégagement à hauteur maximale - benne basculée | 2801 mm 110,3 in. |
|||
| Basculée vers l'avant | -79 degree (angle) | |||
| Basculée vers l'arrière | 43 degree (angle) |
Tracteur
| Modèle | 6105D/6115D/6130D/6140D | |||
|---|---|---|---|---|
| Pneu avant | 14,9R24 | |||
| Pneu arrière | 18,4R38 | |||
| Configuration de l’essieu avant | PAM | |||
| Empattement | 2380 mm 93,7 in. |
|||
| Capacité de la pompe | 76 L/min 20,1 gpm |
|||
| Pression nominale | 195 bar 2828 psi |
Chargeur
| Support de masse d’alourdissement | 1113,2 kg | |||
|---|---|---|---|---|
| Configuration de la mise à niveau | Dispositif mécanique autoniveleur (MSL) | |||
| Benne utilisée | Matériaux 1850 mm Matériaux 73 in. |
|||
| Poids de la benne | 281 kg 620 lb |
|||
| Capacité de levage à hauteur maximale | Mesurée au pivot 1646 kg 3629 lb Mesurée à 800 mm à l’avant du pivot 1790 kg 3946 lb |
|||
| Capacité de levage à 1 500 mm (59 po) | Mesurée au pivot 2112 kg 4656 lb Mesurée à 800 mm à l’avant du pivot 2021 kg 4456 lb |
|||
| Effort d'arrachement de la flèche | Mesuré au pivot 2583 kgf 5695 lbf Mesurée à 800 mm à l’avant du pivot 2259 kgf 4980 lbf |
|||
| Force de basculement vers l'arrière de la benne | À hauteur maximale 1471 kgf 3243 lbf À 1 500 mm (59 po) de hauteur 2916 kgf 6429 lbf Au niveau du sol 2986 kgf 6583 lbf |
|||
| Dimensions | Hauteur de levage maximale 3830 mm 150,8 in. À hauteur maximale, benne parallèle au sol 3636 mm 143,1 in. À hauteur maximale, benne basculée vers l'avant 2801 mm 110,3 in. |
|||
| Longueur hors tout | 4,9 m 16,1 ft |
|||
| Hauteur hors-tout en position de transport | ||||
| Profondeur de creusage | 56 mm 2,2 in. |
|||
| Portée | À hauteur maximale 923 mm 36,3 in. Au niveau du sol, benne parallèle au sol 2519 mm 99,2 in. |
|||
| Angle de la benne | Basculée vers l'avant -79 degree (angle) Basculée vers l'arrière 43 degree (angle) Parallèle au sol -95 degree (angle) |
|||
| Durée de cycle | Levage du chargeur 3,9 seconds Abaissement du chargeur 2,9 seconds Basculement de la benne vers l'avant 2,1 seconds Basculement de la benne vers l'arrière 2,1 seconds |
