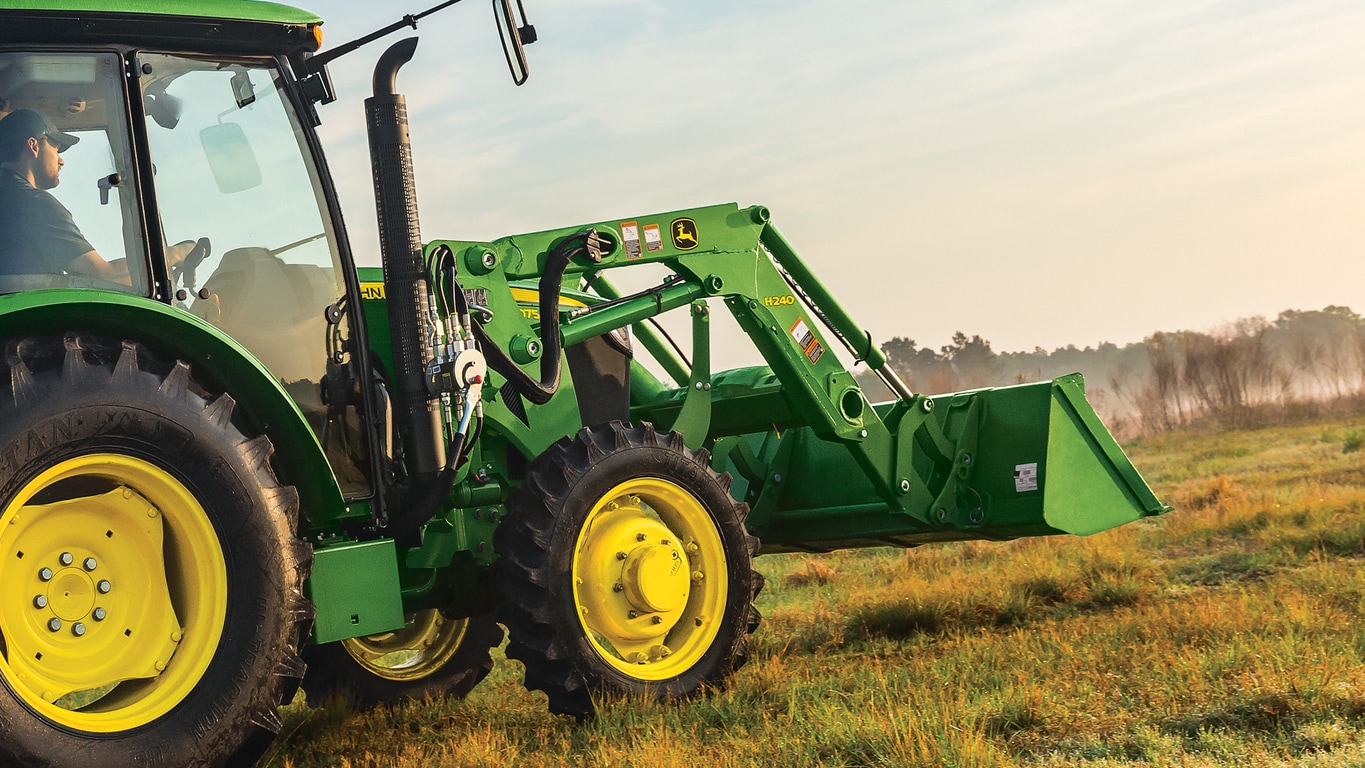

ChargeurH240
- Branchement hydraulique à point unique en option permettant de gagner du temps
- Dispositifs hydrauliques améliorant les temps de cycle et la productivité
- Béquilles de stationnement intégrées facilitant la mise en place et le retrait
Caractéristiques
Afficher tout
Réduire tout
Raccord hydraulique en un seul point (fermé) sur un tracteur pour culture en lignes
Raccord hydraulique en un seul point (fermé) sur un tracteur utilitaire
Robinet d’arrêt hydraulique (ouvert)
Robinet d’arrêt hydraulique (fermé)
Vérin à fausse tige
Accumulateur d’azote et soupape électrique
Interrupteur marche/arrêt
Système de suspension de chargeur sur H180
Système de suspension de chargeur sur 5E et 5M
Le raccord hydraulique en un seul point permet de gagner du temps
Raccord hydraulique en un seul point (fermé) sur un tracteur pour culture en lignes
Raccord hydraulique en un seul point (fermé) sur un tracteur utilitaire
Les chargeurs H240, H260 et H310 peuvent être commandés avec un raccord hydraulique en un seul point qui comprend également un point de connexion électrique pour tous les besoins. Pour débrancher le raccord hydraulique entre le chargeur et le tracteur, il faut d’abord évacuer la pression d’huile du système hydraulique du tracteur.
Verrouillage de la flèche pour faciliter l’entretien
Robinet d’arrêt hydraulique (ouvert)
Robinet d’arrêt hydraulique (fermé)
Les chargeurs agricoles de la série H sont munis d’un robinet d’arrêt hydraulique qui sert à les empêcher de s’abaisser soudainement. Cette valve permet, par exemple, de verrouiller la flèche du chargeur si quelqu’un doit se rendre sous celle-ci pour effectuer l’entretien du tracteur. Il ne faut pas s’en servir pendant des périodes prolongées à moins d’utiliser également une béquille appropriée.
Le vérin de godet à fausse tige augmente la productivité
Vérin à fausse tige
Des temps de cycle courts sont importants pour décharger les godets le plus rapidement possible (très souvent) afin de maximiser la productivité du chargeur dans les travaux de chargement. La conception du godet peut donc avoir un impact important sur ces temps de cycle, en particulier sur les chargeurs à mise de niveau automatique mécanique.
Par conséquent, tous les chargeurs de la série H à mise de niveau automatique mécanique utilisent des vérins de godet à fausse tige. Un vérin à fausse tige ne requiert qu'une petite quantité d'huile à l'extrémité du vérin, ce qui lui permet de décharger le godet plus rapidement qu'un vérin normal.
Système de suspension de chargeur pour un meilleur confort de conduite
Accumulateur d’azote et soupape électrique
Interrupteur marche/arrêt
Système de suspension de chargeur sur H180
Système de suspension de chargeur sur 5E et 5M
Le système de suspension permet d’améliorer le rendement du chargeur en augmentant sa productivité de façon importante.
- Un accumulateur chargé d’azote, relié au flexible du vérin de relevage par un raccord en T, absorbe les chocs
- Les vérins se déplacent vers l’intérieur et l’extérieur pour permettre au cadre de levage de flotter
Performance
- Les balles peuvent être transportées plus efficacement d’une extrémité du champ à l’autre sur un terrain gelé, bien tassé ou en mauvais état.
REMARQUE : Vérifier la capacité de manutention des balles du tracteur avant de l’utiliser à cette fin.
- Les palettes peuvent être déplacées facilement sans endommager le chargement
- Les palettes de semences ou d’engrais peuvent être transportées sur un terrain sans risque de déversement ni de dégâts coûteux
- Un tracteur correctement alourdi et doté d’un système de suspension de chargeur est plus stable, ce qui améliore le confort de conduite du conducteur
Coûts de propriété
-
Durée d’utilisation accrue des goupilles et des bagues du chargeur
-
Moins de contrainte exercée sur l’essieu du tracteur
Il est recommandé de désactiver le système de suspension du chargeur pour les applications suivantes :
- Travaux d’excavation - Lorsque le système de suspension de chargeur est activé, les vérins se rétractent légèrement et perdent une certaine puissance de levage
- Maintenir un niveau constant pendant des travaux de nivellement - Si le système de suspension du chargeur est activé, il est plus difficile d’obtenir un niveau constant
- Manipuler avec précision des palettes et des balles - Si le système de suspension de chargeur est activé, la charge monte et descend légèrement pendant sa mise en position
- Stationner un chargeur – Lorsque le système de suspension de chargeur est activé, les vérins de relevage se rétractent légèrement, ce qui complique le stationnement
L’interrupteur se trouve à un endroit pratique dans le poste de conduite afin que le conducteur n’ait pas à quitter son siège pour déplacer manuellement le levier de commande du système.
Le système de suspension de chargeur peut également être arrêté manuellement. En fonction du modèle du tracteur/chargeur, l’accumulateur est situé à différents endroits. Sur le modèle 440R, l’accumulateur est monté à l’extérieur de la partie inférieure du bâti de montage. Sur les tracteurs de la série 5, l’accumulateur est monté vers l’intérieur de la roue arrière droite. Sur les tracteurs de la série 6 et les plus grands tracteurs, il est monté entre le raccord hydraulique et le bâti de montage.
Spécifications et comparaison
Add Model
Spécifications et comparaison |
||||
|---|---|---|---|---|
| Vous pouvez comparer les spécifications d'au plus 4 modèles | John Deere H240 Chargeur |
Caractéristiques clés
| Hauteur de levage maximale (A) | 3369 mm 133 in. |
|||
|---|---|---|---|---|
| Capacité de levage à hauteur maximale | Mesurée au pivot (U) 1610 kg 3549 lb |
|||
| Effort d'arrachement de la flèche | Mesuré au pivot (Y) 2145 kgf 4729 lbf |
|||
| Force de basculement vers l'arrière de la benne | Au niveau du sol (ZZ) 2273 kgf 5011 lbf |
|||
| Dégagement à hauteur maximale - benne basculée (C) | 2523 mm 99 in. |
|||
| Basculée vers l'avant (E) | -57,2 degree (angle) | |||
| Basculée vers l'arrière (G) | 45 degree (angle) |
Tracteur
| Modèle | 5085E, 5100E | |||
|---|---|---|---|---|
| Pneu avant | 320/85 R24 BKT (12,4 R24) | |||
| Pneu arrière | 18,4 R30 | |||
| Configuration de l’essieu avant | ||||
| Empattement | 90 in. | |||
| Capacité de la pompe | 11 gpm | |||
| Pression nominale | 2828 psi |
Chargeur
| Support de masse d’alourdissement | 894,7 kg | |||
|---|---|---|---|---|
| Configuration de la mise à niveau | Non autoniveleur | |||
| Benne utilisée | Universelle 1850 mm 73 in. |
|||
| Poids de la benne | 246 kg 541 lb |
|||
| Capacité de levage à hauteur maximale | Mesurée au pivot (U) 1610 kg 3549 lb Mesurée à 800 mm à l’avant du pivot (V) 1074 kg 2368 lb |
|||
| Capacité de levage à 1 500 mm (59 po) | Mesurée au pivot (W) 1858 kg 4096 lb Mesurée à 800 mm à l’avant du pivot (X) 1367 kg 3014 lb |
|||
| Effort d'arrachement de la flèche | Mesuré au pivot (Y) 2145 kgf 4729 lbf Mesurée à 800 mm à l’avant du pivot (Z) 1468 kgf 3236 lbf |
|||
| Force de basculement vers l'arrière de la benne | À hauteur maximale (VV) 1265 kgf 2789 lbf À 1 500 mm (59 po) de hauteur (XX) 2211 kgf 4874 lbf Au niveau du sol (ZZ) 2273 kgf 5011 lbf |
|||
| Dimensions | Hauteur de levage maximale (A) 3369 mm 133 in. À hauteur maximale, benne parallèle au sol (B) 3174 mm 125 in. À hauteur maximale, benne basculée vers l'avant (C) 2523 mm 99 in. |
|||
| Longueur hors tout (I+F) | 4,5 m 14,6 ft |
|||
| Hauteur hors-tout en position de transport (J) | ||||
| Profondeur de creusage (H) | 50,4 mm 2,0 in. |
|||
| Portée | À hauteur maximale (D) 729 mm 28,7 in. Au niveau du sol, benne parallèle au sol (F) 2153,2 mm 84,8 in. |
|||
| Angle de la benne | Basculée vers l'avant (E) -57,2 degree (angle) Basculée vers l'arrière (G) 45 degree (angle) Parallèle au sol -143 degree (angle) |
|||
| Durée de cycle | Levage du chargeur 3,7 seconds Abaissement du chargeur 2,5 seconds Basculement de la benne vers l'avant 3,1 seconds Basculement de la benne vers l'arrière 1,9 seconds |
